Применение и испытания изолирующих штанг

Оперативные изолирующие штанги представляют собой приспособления, необходимые для электроизмерений, проверки изоляционного покрытия на соединителей на ЛЭП, различных электроустановках. Состоит штанга диэлектрическая из таких компонентов - рабочей части, изолирующего элемента и рукоятки. Изоляционное покрытие штанг изготавливают из спецматериалов с высоким показателем диэлектрических свойств. Общие техтребования к изолирующим штангам регламентируются нормами действующих ГОСТов.

Конструкционные особенности штанг предполагает неразъемное/разъемное соединение с фиксаторами заземления переносного типа, установку этих фиксаторов на токоведущие участки электрических установок. Состояние штанг должно способствовать высокому уровню электробезопасности и предотвращать травмирование электротоком работающего персонала. Поэтому испытания изолирующих штанг следует проводить регулярно и в соответствии с установленными требованиями.

Перед проведением электрических испытаний в обязательном порядке проводят механические испытания, которые заключаются в визуальном осмотре, определении видимых повреждений. При обнаружении явных дефектов электроиспытания не проводят до их полного устранения.

Для электрических испытаний используют повышенный уровень напряжения, процедуру проводят по установленным требованиям, которые регламентируются утвержденными инструкциями. Оптимальная температура во время проведения испытаний должна составлять в пределах 25-ти градусов. Во время испытаний проводят замеры прочности изоляции, а также выявляют пробой и разряды на поверхности после отключения испытательной аппаратуры путем внешнего осмотра и использования измерительных приборов.

Предметы, которые изготовлены из твердых материалов, после испытаний ощупывают, чтобы определить места перегрева, которые появляются на участках диэлектрических потерь. Если выявлен пробой, разряды на поверхности, увеличение электротока, средство электрозащиты считается таким, которое не прошло испытания, и не допускается к дальнейшей эксплуатации. Периодичность испытания изолирующих штанг регламентируется нормами действующих инструкций.

Услуги проверки СИЗ в Москве и Московской области

Специализированная компания ЛабТестЭнерго проведет в установленные сроки испытания изолирующих штанг в соответствии с требованиями инструкций и документированием результатов. Мы оперативно выполним любой объем работ после оформления соответствующей заявки.

Услуги нашей лаборатории - это:

• возможность заказать услуги на сайте компании;
• выполнение испытаний в установленные сроки;
• предоставление официально оформленных результатов испытаний;
• лояльные цены на проведение испытательных проверок;
• скидки на стоимость услуг электролаборатории.

При заключении договора по или с нашей компанией, испытания (СИЗ) - БЕСПЛАТНО*!

Вид средства защиты	Стоимость испытаний 1 ед., руб. (с НДС)		Периодичность
	Срок - до 5 дней	Срочные испытания (1 день)
Штанга оперативная (всех типов)	195	295	1 раз в 24 мес.

* Подробности акции уточняйте по телефону

Страница 6 из 16

Изолирующие штанги по назначению делятся на оперативные и измерительные. Оперативные штанги подразделяются на просто оперативные, универсальные и со съемными головками (рабочими частями).
Оперативные штанги, в том числе универсальные и со съемными головками, предназначаются для включения и отключения однополюсных разъединителей, для определения наличия напряжения (по искре или посредством навинченной на штангу рабочей части указателя напряжения), для замены предохранителей выше 1000В, для установки искрового промежутка, снятия и установки трубчатых разрядников, для очистки изоляции оборудования от пыли под напряжением и для других работ.
Измерительные штанги предназначаются для измерения распределения потенциала по гирлянде подвесных или по колонке штыревых изоляторов, контроля качества контактных соединений токоведущих частей посредством измерения падения напряжения или температуры контактов и т. п.
Изолирующая штанга независимо от ее назначения имеет три основные части: рабочую, изолирующую и рукоятку. Конструкция рабочей части определяется ее назначением. Рабочей частью измерительной штанги является измерительное устройство. Изолирующей частью штанги является участок от крайнего (в сторону изолирующей части) металлического элемента рабочей части до рукоятки. Изолирующая часть штанги выполняется из прочного, легкого и негигроскопичного или обработанного влагостойкими покрытиями изолирующего материала. Обычно для штанг используются бакелитовые или стеклоэпоксидные трубки, а также древеснослоистый пластик ДСПБЭ прямоугольного сечения.
Рукоятка может представлять одно целое со штангой или быть отдельным звеном. Рукоятка обычно изготовляется из того же материала, что и изолирующая часть. Изолирующая часть штанги со стороны рукоятки ограничивается кольцом или упором из изоляционного материала. Диаметр ограничительного кольца должен быть на 5-20 мм больше диаметра рукоятки. Упор не позволяет оператору касаться штанги за ее изолирующую часть и тем самым уменьшать ее длину, т.е. приближаться к ее рабочей части. Поэтому запрещается отмечать границу между изолирующей частью и рукояткой только пояском краски.
Размеры изолирующих штанг определяются напряжением электроустановки, для которой предназначена штанга, и не должны быть менее величин, указанных в табл. 8.
Таблица 8
Минимальные размеры изолирующих штанг (по ГОСТ 20494-75)



В штангах на напряжение до 15 кВ с фарфоровыми изоляторами и удлинителями из изоляционного материала в минимальную длину изолирующей части входят длина изолятора и часть удлинителя из изолятора до рукоятки. Размеры рабочей части штанги не нормируются, однако они не должны приводить к междуфазному замыканию и замыканию на заземленные части.
Общая длина изолирующих штанг определяется условиями работы и должна позволять свободно пользоваться ими с пола, с земли, а на воздушных линиях - и с опор.
В целях наибольших удобств при транспортировании штанги могут быть выполнены из нескольких звеньев (с длиной звена от 0,8 до 2,0 м), для соединения которых между собой допускается применение металлических деталей. Соединительные металлические части, общая длина которых не должна составлять более 5% общей длины изолирующей части, не исключаются при определении длины последней согласно табл. 8. Жесткость штанги регламентируется допуском по прогибу, который при горизонтальном положении штанги и удвоенной массе рабочей части (для штанг оперативных универсальных со съемной головкой, а также измерительных) или под действием собственного веса штанги (для штанг оперативных) не должен превосходить 10% длины изолирующей штанги. Масса штанги, если работы с ней выполняет один человек, должна быть такой, чтобы наибольшее усилие на одну руку (поддерживающую штангу у ограничительного кольца) не превышало для измерительных штанг 78 Н (8 кгс), а для остальных штанг 157 Н (16 кгс). При большем усилии необходимо участие второго лица и применение поддерживающего устройства.
Штанги оперативные имеют рабочую часть в виде наконечника с пальцем с утолщением на конце, чтобы не произошло соскальзывания при операциях с разъединителями (рис. 19), либо в виде специальной головки с захватом (для операций с трубчатыми разрядниками).
Троицким электромеханическим заводом выпускаются оперативные штанги типов ШО-10, ШО-35, которые предназначены для управления однополюсными разъединителями и использования в комплекте с указателем напряжения для проверки наличия или отсутствия напряжения на токоведущих частях. Рабочая часть этих штанг, изготовленная из алюминиевого сплава марки AЛ-2, имеет палец для операций с разъединителями и втулку с резьбой для крепления указателя напряжения типа УВН-10. Изолирующая часть и рукоятка изготовляются из древеснослоистого пластика марки ДСПБЭ. У штанг марок ШО-ЮТЧ, ШО-35ТЧ, выполненных в тропическом исполнении, изолирующая часть и рукоятка изготовляются из стеклотекстолита марки СТЭФ, а палец из нержавеющей стали. Выпускаемая этим же заводом штанга типа ШР-110 предназначена для регулирования искрового промежутка и снятия трубчатых разрядников в РУ и на BЛ 110 кВ. Рабочей частью штанги
является головка с захватами, зажимающими патрубок разрядника. Конструкция рабочей части позволяет производить и операции с предохранителями при любом угле наклона головки. Сжатие захватов головки осуществляется под действием конуса с резьбой. Размеры оперативных штанг, изготовляемых Троицким электромеханическим заводом, приведены в табл. 9.

Оперативные универсальные штанги имеют специальные головки, позволяющие выполнять несколько операций, т. е. они совмещают в себе функции штанг типов
Таблица 9
Размеры оперативных штанг типа ШО иШР

	Длина, мм
Тип штанги	изолирующей части	рукоятки	Масса, кг

Примечания: I. Допустимое усилие при работе на растяжение на сжатие 294 Н (30 кгс).
2. Штанги оперативные типа ШО изготовляются по ТУ 16-638.231-74, а » тропическом исполнении (типа ШОТ по ТУ 16-538.230-74.
ШО и ШР и изолирующих клещей для операций с предохранителями. Оперативные универсальные штанги типа ШОУ предназначены для управления разъединителями, использования в комплекте с указателем напряжения для проверки наличия или отсутствия напряжения на токоведущих частях, для замены трубчатых предохранителей, снятия набросов и других работ. Рабочей частью этих штанг является головка с раздвижными захватами (рис. 20).

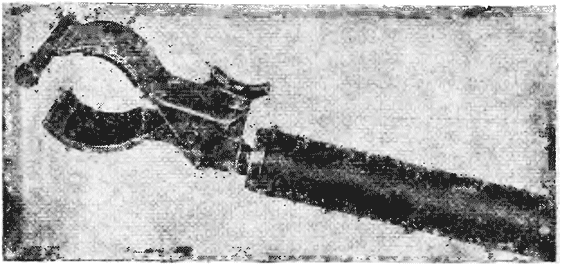

Рис. 20. Рабочая и изолирующая части универсальной оперативной штанги типа ШОУ.
К одной из губок приварен палец для операций с разъединителями. Размеры штанг типа ШОУ приведены в табл. 10.
Измерительные штанги предназначаются для контроля подвесных и опорно-штыревых изоляторов линий
Таблица 10
Размеры оперативных универсальных штанг типа ШОУ

Тип штанги	Длина, мм		Масса, кг
	изолирующей части	рукоятки

Примечание. Размеры штанг, изготовляемых Московским механическим заводом (ТУ 34-1635-75), указаны без скобок, а изготовляемых заводом РЭТО Мосэнерго (ТУ 34-3817-74) - в скобках.
электропередачи и электрических подстанций 35- 500 кВ, контроля состояния контактов проводов и шин, а также для измерения температуры токоведущих частей.

Штанги для контроля изоляторов.

По устройству рабочей части штанги для контроля изоляторов разделяют на две основные подгруппы - контрольные и измерительные. К первой подгруппе (контрольные штанги) относят устройства, при помощи которых можно лишь оценить напряжение на изоляторе, установив превышает или не превышает его напряжение заранее заданное значение.
Измерительными штангами можно непосредственно измерить падение напряжения на изоляторе или отдельном изолирующем элементе, когда вся изолирующая конструкция находится под рабочим напряжением электроустановки.
Основным элементом измерительной головки контрольной штанги является искровой промежуток, настраиваемый в лабораторных условиях перед измерениями на разряд при определенном напряжении, обычно наименьшем допустимом для изоляторов, которые предстоит контролировать. Посредством изолирующей штанги и специальных щупов искровой промежуток подключается параллельно контролируемому изолятору (элементу), находящемуся под рабочим напряжением, и по искровому эффекту устанавливают наличие или отсутствие на изоляторе требуемого напряжения. Обычно такие штанги изготовляются силами эксплуатирующих организаций. Они просты по конструкции и имеют сравнительно небольшую массу.
К недостаткам контрольных штанг нужно отнести невозможность измерения падения напряжения на изоляторе и большую погрешность при определении результатов контроля.
Более совершенными являются измерительные штанги, головки которых в последние годы значительно упрощены, облегчены и мало отличаются по массе от контрольных штанг.

Главным преимуществом измерительных штанг перед контрольными является возможность измерять падение напряжения на каждом изоляторе гирлянды или каждом элементе изолирующей опорной конструкции, находящемся под рабочим напряжением.

Рис. 21. Универсальная измерительная штанга с головкой для контроля изоляторов.
1 - рукоятка; 2-5 - изолирующие звенья; б - шкала; 7 - подвесной блок с капроновым фалом; 8 - заземляющий проводник со струбциной (только для ВЛ 500 кВ); 9 - коромысло; 10 - щупы; 11 - неподвижный электрод; 12- подвижный электрод.

Универсальные измерительные штанги типа ШИУ

Универсальные измерительные штанги типа ШИУ конструкции СКТБ ВКТ с переменным искровым промежутком. Измерительные штанги типа ШИУ отличаются от других наличием устройства для изменения расстояния между электродами искрового промежутка, при помощи которого и измеряется падение напряжения на контролируемом изоляторе.
Искровой промежуток измерительной головки такой штанги заранее отградуирован и снабжен шкалой в киловольтах. Поэтому, изменяя расстояние между электродами до момента пробоя искрового промежутка, можно определить для каждого контролируемого изолятора значение имеющегося на нем напряжения.
Изменение расстояния между электродами измерительной головки штанги осуществляется поворотом изолирующей части штанги и связанного с ней подвижного электрода относительно продольной оси.
Штангами типа ШИУ можно без снятия напряжения контролировать: подвесные изоляторы на ВЛ 35-500 кВ; опорно-штыревые изоляторы в РУ 35-220 кВ, стержневые опорные и подвесные изоляторы, состояние соединительных зажимов проводов и шин.
Этими штангами можно также снимать набросы, измерять габариты и т. п.
В комплект универсальной штанги входит изолирующая часть (собственно штанга), наборы измерительных головок и вспомогательных приспособлений. Общий вид штанги ШИУ в сборе с головкой показан на рис.21.
Различают две группы штанг: ШИУ-220 -для работы на ВЛ и в РУ 35-220 кВ (ТУ 34.28-3824-76), ШИУ-500 -для работы на ВЛ 330-500 кВ (ТУ 34.28-3833-76).
Штанга ШИУ-220 включает в себя изолирующую часть, выполненную из четырех легких бакелитовых звеньев длиной 1 м и рукоятки длиной 1 м с упорным кольцом. При необходимости штанга может быть удлинена надставками из дерева или другого материала, крепящимися к рукоятке, где для этого предусмотрена втулка с резьбой. Подобные надставки могут быть изготовлены на местах. В набор измерительных приборов этой штанги входят головка для измерения падения напряжения на изоляторах ВЛ и РУ 110-220 кВ, головка с конденсатором для измерения падения напряжения на изоляторах ВЛ и РУ до 35 кВ, головка для контроля соединительных зажимов с милливольтметром на 5- 25-125 мВ.
Головка для измерения падения напряжения на изоляторах BЛ и РУ 35 кВ отличается от аналогичной головки на 110-220 кВ наличием разделительной емкости, предотвращающей замыкание на землю фазы при шунтировании искровым промежутком измерительной головки неповрежденного элемента в двухэлементной конструкции, когда второй элемент поврежден. Конденсатор с емкостью около 25 пФ встроен в коромысло головки и рассчитан на испытательное напряжение 35 кВ. Шкала в этой головке градуируется до 20 кВ.
Головка для контроля контактов состоит из коромысла, на котором расположены специальные щупы, соединенные проводниками с милливольтметром на 5-25- 125 мВ, укрепленным на самой штанге. Контроль контактов осуществляется измерением падения напряжения на проверяемом контакте и сравнением полученного результата с падением напряжения на участке равной длины целого провода при одной и той же токовой нагрузке.
Штанга ШИУ-220 должна иметь для напряжений 35, 110 и 154 кВ не менее двух изолирующих звеньев и рукоятку, для 220 кВ - не менее трех изолирующих звеньев и рукоятку.
При необходимости (из условия габаритов или в целях удобства проведения измерений) штанга может быть собрана из большего количества звеньев, чем это указано выше. При использовании четырех и более изолирующих звеньев (не считая рукоятки) штангу при измерениях следует поддерживать входящим в комплект изолирующим капроновым канатиком. Для измерения напряжения головка накладывается на изолятор таким образом, чтобы неподвижный электрод находился со стороны токоведущей части, после чего производится поворот штанги относительно продольной оси по часовой стрелке. Напряжение фиксируется по шкале в момент пробоя искрового промежутка. Масса штанги с головкой около 4 кг.
Штанга ШИУ-500 отличается от штанги ШИУ-220 следующим:
1. Изолирующая часть комплектуется еще одним звеном длиной 1 м (всего пять изолирующих звеньев кроме рукоятки). Это изолирующее звено имеет упорное кольцо посередине и используется при контроле изоляторов натяжных гирлянд, а также при необходимости в качестве удлинителя штанги.
2. Рукоятка оснащается защитным заземлением, используемым при контроле изоляторов поддерживающих гирлянд (в штангах выпуска до 1976 г.).

Пределы измерения напряжения на шкале головки расширены до 30 кВ (вместо 25 кВ).
Для контроля натяжных сдвоенных и строенных гирлянд предназначена специальная скользящая головка (ползунок), изготовляемая по спецзаказу.
Штанга ШИУ-500 должна иметь:
для напряжения 330 кВ - не менее трех изолирующих звеньев и рукоятку;
для напряжения 400 и 500 кВ - не менее четырех изолирующих звеньев и рукоятку.
Манипуляция штангой с четырьмя изолирующими звеньями и более производится двумя операторами с обязательным использованием изолирующего канатика.
При измерении падения напряжения на изоляторах натяжных гирлянд BЛ 330-500 кВ изолирующая часть штанги комплектуется еще одним специальным изолирующим звеном, устанавливаемым вторым от головки, с ограничительным кольцом посередине, определяющим наименьшую допустимую длину изолирующей части при расположении головки непосредственно у траверсы. Вместо обычной головки используется скользящая головка-ползунок. Головка-ползунок (рис. 22) представляет собой легкую раму из изоляционного материала (например, стеклотекстолита) с закрепленной на ней измерительной головкой и щупами.
Конструкция рамы позволяет устанавливать и перемещать ползунок по изоляторам двух соседних гирлянд одной фазы.
Измерение напряжения на изоляторах производят, как обычно, поворотом изолирующей части штанги по часовой стрелке.
По мере передвижения ползунка по изоляторам и удаления его от траверсы изолирующая часть удлиняется новыми звеньями либо передвигается в руках, если она была полностью собрана предварительно. При достижении ползунком последних от траверсы изоляторов изолирующая часть штанги (кроме рукоятки) должна состоять не менее чем из четырех звеньев для BЛ 400 и 500 кВ (трех -для ВЛ 330 кВ).
Для измерения падения напряжения на изоляторах нижней гирлянды при треугольном расположении гирлянд одной фазы устанавливаются щупы большей длины. Штанги ШИУ хранятся и транспортируются в чехлах, а измерительные головки - в специальных чемоданах.

Штанги измерительные типа ШИ.

Троицким электромеханическим заводом разработаны и выпускаются универсальные измерительные штанги типов ШИ-35, ШИ-110 и ШИ-220 (ТУ 16-538.232-74), у которых в качестве измерительного прибора используется стрелочный микроамперметр с добавочным сопротивлением 150- 160 МОм.
Штангами кроме контроля подвесных и опорных изоляторов можно производить проверку контактов ВЛ и ОРУ и снятие набросов (рис. 23). Рабочая часть штанги представляет собой съемную головку с двумя парами сменных щупов и измерительным прибором ПШ-61 или
ПШ-67. Внутри бакелитовой трубки коромысла измерительной головки расположено добавочное сопротивление, включаемое при измерении напряжения на изоляторах последовательно с прибором - микроамперметром. Коромысло имеет шарнирное соединение с держателем прибора, позволяющее производить измерение при наклоне головки относительно оси штанги до 45°.

Рис. 23. Штанга измерительная типа ШИ.
а - штанга в сборе с головкой для контроля изоляторов; б - головка для контроля контактов; в - головка для снятия набросов; I - изолирующая часть штанги; 2 - измерительный прибор; 3-головка штанги для контроля изоляторов; 4 - щупы контактные.
В зависимости от объекта измерения (изолятора или контакта) специальные проводники от щупов присоединяются к тем или иным зажимам, расположенным на тыльной стороне прибора. При наложении щупов головки на контролируемый изолятор микроамперметр подключается к нему параллельно через добавочное сопротивление. Результат измерения считывается по показа- иию стрелки на шкале прибора, имеющей пять крупных делений по 5 кВ.
Для контроля контактов проводник от одного из щупов подсоединяется к соответствующему (в зависимости от предела измерения) зажиму на приборе, другой щуп присоединяется к общему зажиму прибора. Штангой производят два замера контролируемого контакта. При первом и втором замерах на проверяемое контактное соединение симметрично накладывают захваты с насечкой. Затем производят третий замер, для чего захваты накладывают на целый провод или шину. Состояние соединительного зажима оценивают сравнением падения напряжения на проверяемом зажиме с падением напряжения на участке такой же длины целого провода при одной и той же токовой нагрузке.
Съемная головка для снятия набросов представляет собой конусную трехштырьковую вилку с размерами 70X230 мм. Изолирующая часть штанги может состоять из трех бакелитовых лакированных трубок, соединенных стальными муфтами и выбранных с таким расчетом, чтобы при хранении и транспортировке трубки входили одна в другую наподобие телескопических систем.
Другой разновидностью изолирующей части штанги ШИ являются звенья из древеснослоистого пластика ДСПБЭ прямоугольного сечения, соединяемые при помощи металлических муфт с винтами. Размеры штанг ШИ приведены в табл. 11.

Штанги для измерения температуры токоведущих частей.

Измерительные штанги с электротермометром предназначаются для измерения температуры контактных соединений токоведущих частей, находящихся под напряжением.
Таблица 11
Размеры измерительных штанг типа ШИ Троицкого электромеханического завода

Примечание. В скобках указаны значения для штанг из древесного пластика.
Известны штанги с электротермометрами типов ЭТ-1 и ЭТ-2, разработанные СКТБ ВКТ Мосэнерго.
Штанга с электротермометром ЭТ-1 рассчитана на применение в электроустановках до 10 кВ включительно. На конце штанги укреплен датчик с термосопротивлением, а на изолирующей части установлен измерительный прибор, проградуированный в градусах Цельсия.
Измерительная головка с электротермометром типа ЭГ-2 предназначена для укрепления на штанге, рассчитанной для применения в электроустановках напряжением 35 кВ и выше.
Датчик этих электротермометров снабжен контактом, который замыкается только при нажатии датчиком на поверхность, температуру которой нужно измерить. Контакт включает цепь батареи, питающей мостовую схему для измерения сопротивления, значение которого пропорционально температуре контакта. Сопротивления плеч моста смонтированы в корпусе прибора. В качестве измерителя в электротермометрах использованы микроамперметры с пределом измерения 0-100 мкА.

Добрый день, дорогие гости сайта «Заметки электрика».

Продолжаем изучать вопросы . И сегодня наша статья посвящена под названием изолирующая штанга.

Применение изолирующих штанг очень разнообразно. Все я перечислять не буду. Скажу только самое распространенное.

Изолирующие штанги применяют для:

работы дежурного персонала - (снятие и установка предохранителей, действия с разъединителями, рубильниками и т.п.)

В зависимости от их применения изолирующие штанги разделяются на:

оперативные

для переносных заземлений

измерительные

Все требования к изолирующим штангам различного назначения приведены в ГОСТ.

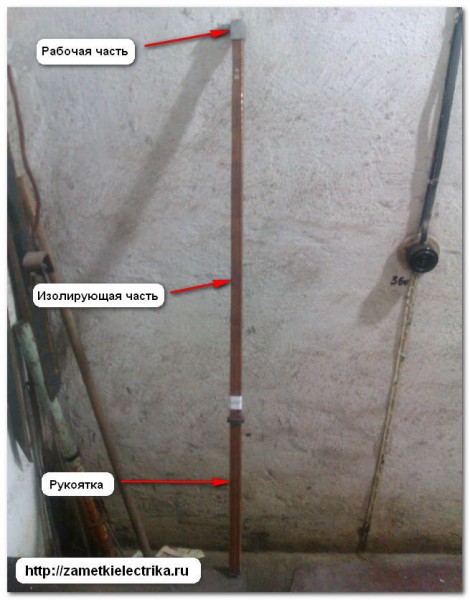

Конструктивно, изолирующая штанга состоит из 3 частей:

рабочая часть

изолирующая часть

рукоятка

Изолирующие штанги могут быть как сплошными, так и составными. Последние обычно состоят из нескольких звеньев, которые соединяются между собой деталями, выполненными из изоляционных материалов или металла.

Существуют изолирующие штанги с телескопической конструкцией. К ним особое требование уделяется на фиксацию звеньев соединений.

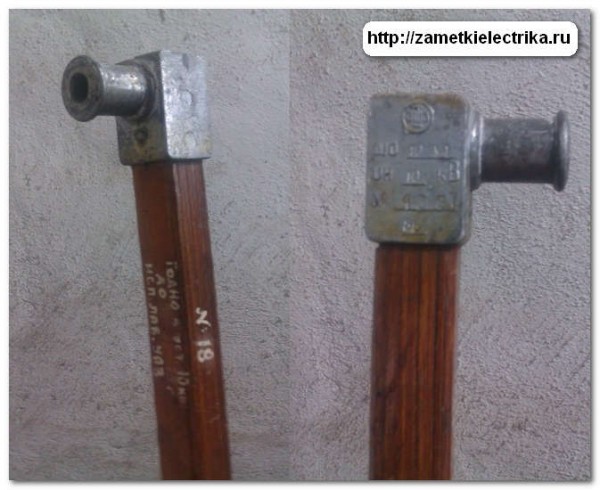

Оперативные штанги имеют сменную рабочую часть, а именно сменные головки, для выполнения разного рода операций и действий.

Вес изолирующих штанг на напряжение до 330 (кВ) должен таким, чтобы работать с ними можно было одному человеку. Уже свыше 500 (кВ) вес штанги может быть больше, и соответственно, этими штангами должны работать 2 человека с применением поддерживающих устройств.

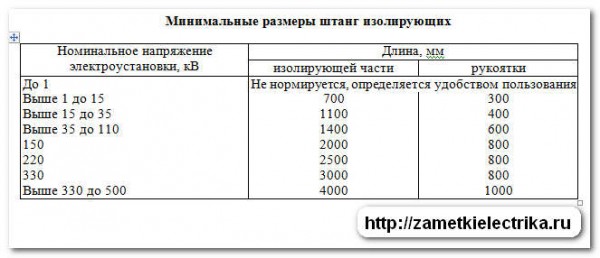

Ниже я приведу две таблицы с основными размерами изолирующих штанг разного назначения.

Испытания изолирующих штанг

Изолирующим штангам проводят только . В объем испытаний входит испытания повышенным напряжением изолирующих частей измерительных и оперативных штанг.

Испытательное напряжение подается между рабочей частью и временным электродом (кольцом), который предварительно устанавливается на границе рабочей и изолирующей частями.

Т.к. существует большое разнообразие изолирующих штанг, а также класс напряжения, где они применяются, то для проведения испытаний можно воспользоваться следующей таблицей. В таблице указаны все виды изолирующих штанг разного класса напряжения, продолжительность и периодичность их испытаний.

Изолирующие штанги для установки (снятия) переносных заземлений с металлическими звеньями для воздушных линий испытывают аналогично. Остальные штанги для переносных заземлений электрическим испытаниям не подлежат.

Правила пользования изолирующих штанг

Перед проведением работ с использованием изолирующей штанги нужно убедиться в ее целостности и наличии штампа испытания.

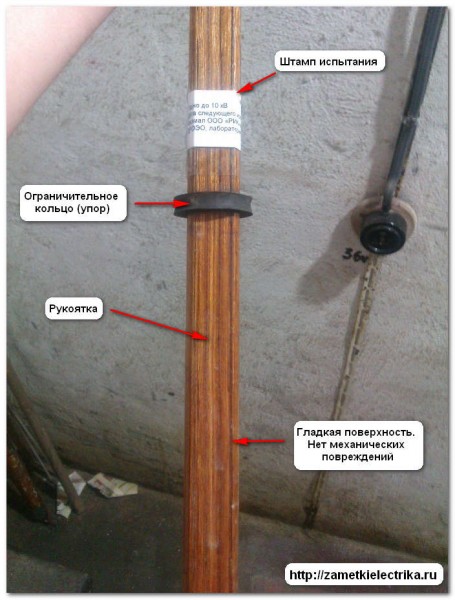

Целостность определяется визуальным осмотром. Штанга не должна иметь механических повреждений.

Также необходимо проверить места соединения составной штанги.

При работе с измерительной штангой ее заземлять не нужно.

При выполнении работ с высоты, подниматься на высотную отметку и спускаться нужно без изолирующей штанги.

И еще один важный момент. Пользоваться изолирующей штангой в электроустановках выше 1000 (В) необходимо только в .

P.S. На этом статья на тему изолирующая штанга подошла к концу. Помните и соблюдайте все меры .

Поражение электрическим током может привести к инвалидности и даже к летальному исходу. Поэтому чтобы защитить работников во время проведения работ, используют множество защитных приспособлений и инструментов. Одним из них считается изолирующая штанга – это специальные стрежни, которые изготавливаются из токонепроводящих материалов. Ими можно прикасаться к электроустановкам, которые находятся под напряжением. Также они служат спасательным элементом (освобождение потерпевшего от действия электричеством).

Разновидности изолирующих штанг

В зависимости от назначения данное защитное средство делится на такие виды:

• Оперативная штанга. Применяется для подключения/отключения однополюсных разъединителей, для проверки наличия или отсутствия тока, для очищения изоляции оборудования, что находится под напряжением от пыли, для снятия/установки трубчатых разрядников и других подобных работ.
• Универсальная. Назначение данного устройства многообразное. В основном с ее помощью можно выполнять те же операции, что и с оперативным устройством.
• Измерительная. Используется для измерений в электрических установках, что находятся в работе.
• Ремонтная. Используются при монтажных и ремонтных работах рядом с частями или установками, которые находятся под нагрузкой. Также с ее помощью очищаются изоляторы от пыли, проверяется наличие напряжения в кабеле.

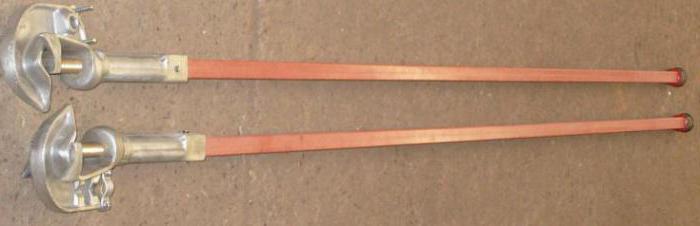

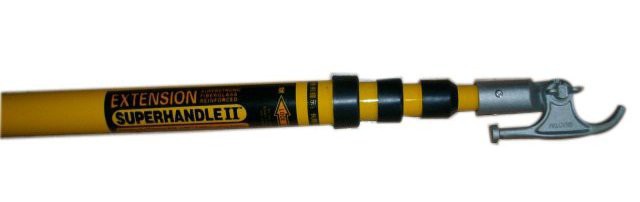

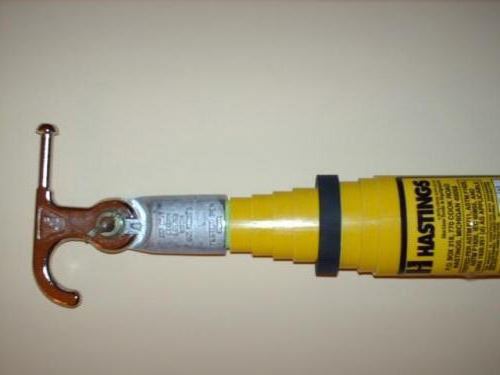

На фото ниже демонстрируются несколько видов изолирующих штанг:

Данное защитное средство состоит из следующих частей:

• рабочая часть (это основная часть, которая обусловливает назначение устройства);
• изолирующая (обеспечивает безопасность человека от поражения током);
• рукоятка (необходима для того чтобы удерживать устройство, как правило, это продолжение отделяющей части, которое разделяется кольцом).

Также устройства между собой делятся на сплошные и составные. Последние представляют собой конструкцию из нескольких звеньев, что соединяются с помощью специальной отделяющей детали.

Они могут быть и оперативными. Такая конструкция представляет собой устройство со сменной рабочей частью. Благодаря этому рабочая головка может меняться в зависимости от рода работ и действий.

Что касается веса, то такое изоляционное средство защиты должно быть не тяжелым для человека. Ведь ему придется с ним работать в течение некоторого времени. Но есть такие конструкции, которые имеют значительный вес. Тогда с ним работают два работника с применением поддерживающих конструкций.

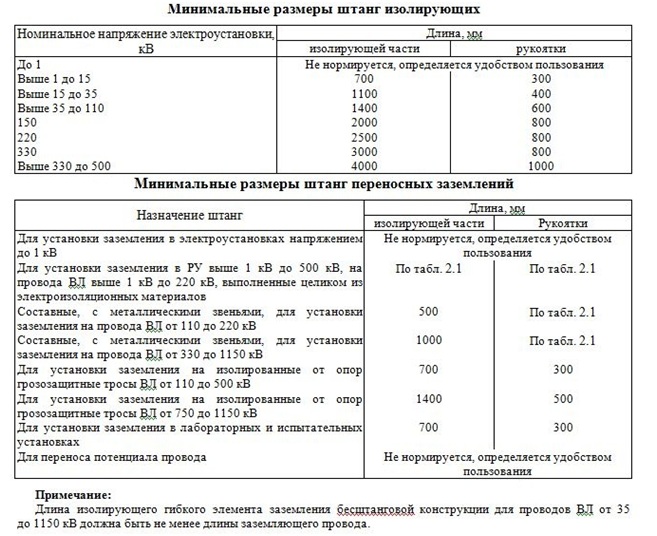

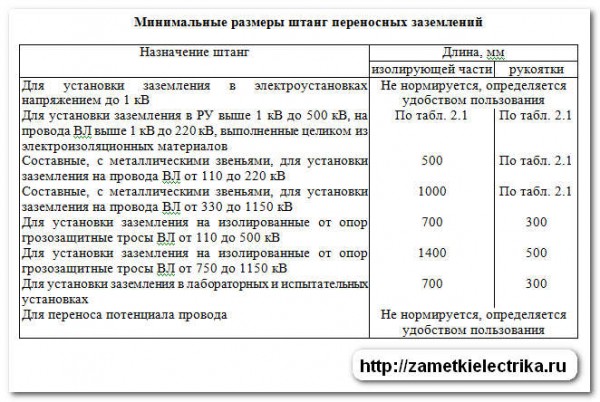

Таблицы размеров в зависимости от назначения:

Технология испытания

Существует один способ испытаний для этого защитного средства – отделяющие элементы оперативных или измерительных устройств испытывают повышенным напряжением.

Разновидностей изоляционных штанг очень много, соответственно и классов напряжения, где они используются, также много. Поэтому при проведении проверок пользуются специальной таблицей, где указываются все наименования конструкций в зависимости от класса напряжения. Там же указывается периодичность испытательных работ и их продолжительность.

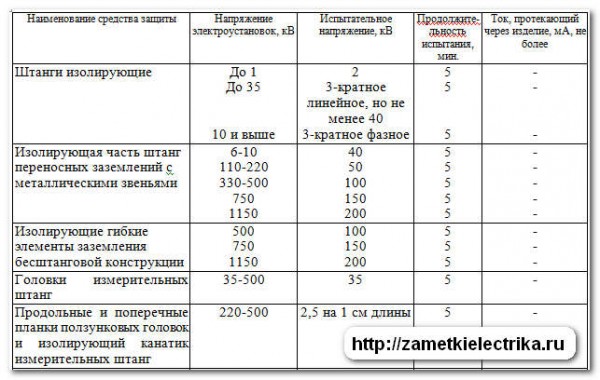

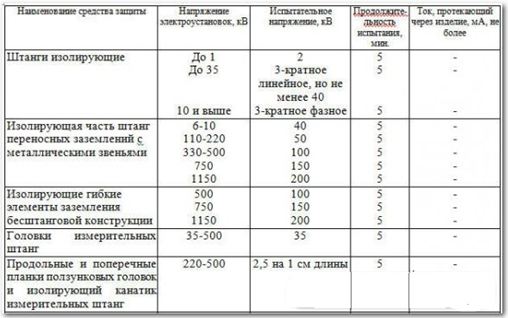

Так выглядит эта таблица:

Методика испытаний изолирующей штанги повышенным напряжением демонстрируется на видео:

Правила пользования

Прежде чем приступать к работе, применяемое защитное средство следует проверить и убедиться в его пригодности. Для этого проверяют целостность конструкции и присутствие штампа испытания. Изолирующая штанга не должна содержать механических повреждений, обязательным является отсутствие дефектов в местах соединения. Штамп должен содержать значение напряжения (в кВ), до которого разрешено применение, и дату следующего испытания. Например:

Если работы выполняются на высоте, то подниматься на определенную высоту и спускаться с нее следует со свободными руками.

Важно! Защитное средство, что используется в электрических установках свыше 1000 В применяется только с использованием

Электрик - одна из самых опасных профессий. Для того чтобы максимально обезопасить персонал, предприятие обеспечивает его спецодеждой и обувью с защитой от электродуги. К этому еще выдаются (СИЗ) и профессиональный электроинструмент. Особое внимание уделяется работам под напряжением и на высоте. Для этого рабочих обеспечивают дополнительным снаряжением с защитными свойствами от К ним относятся страховочные привязи, стремянки, коврики. Одним из интересных приспособлений, которое можно отнести и к средствам индивидуальной защиты и к инструментам, является изолирующая штанга.

Что она выполняет? Такой вид снаряжения позволяет работать с электрическими установками, находящимися под напряжением, но не более 550 кВ. В зависимости от функционала, данные инструменты разделяют на два основных вида. Существует оперативная и измерительная штанга. Их особенности мы рассмотрим далее в нашей статье.

Конструктивные особенности

Инструмент представляет собой черенок, который можно поделить на три отрезка. Это рукоятка, изоляционная, а также рабочая часть. Такой инструмент для электрика может быть сборным или телескопическим. Главное - обеспечить изолирующему элементу крепкое звеньевое сцепление. Для этого могут использоваться специальные металлические крепления, но общая их длина не должна превышать пяти процентов от длины изолирующей части.

Рабочий наконечник изготавливается из металла или какого-либо диэлектрического материала и, в зависимости от назначения, может иметь различную форму и функционал.

Изоляционная часть выполняется из материалов, которые не проводят ток. К примеру, это может быть эбонит, бакелит, дерево и прочие. По технологии их тщательно проваривают в льняном или конопляном масле, сушат. После этого сверху материал покрывают изоляционным лаком, чтобы защитить его от проникновения влаги внутрь.

Рукоятка выполняется чаще всего из того же материала, что и изолирующая часть. Между этими участками должно быть устроено ограничительное кольцо, которое при работе предотвратит соприкосновение руки и изоляционного участка. Ограничитель должен выступать минимум на десять миллиметров и иметь высоту не менее трех миллиметров.

Общая длина штанги по государственному стандарту номер 20494-2001 («Штанги изолирующие оперативные и элементы переносных заземлений - технические условия») зависит от напряжения электрической установки, на которой производятся работы.

В установках с напряжением больше 350 кВ используются инструменты для работы двоих электриков, с применением поддерживающего устройства.

Основные параметры

Вес оборудования для работы одного человека не должен превышать восемь килограмм. Усилие на одну руку для измерительных штанг не должно превышать 80Н, для остальных видов до 160Н. Длина изолирующей части и рукоятки зависит от величины напряжения, согласно ГОСТ 20494-2001.

Область применения элементов

Выполнение работ под напряжением при помощи штанги можно осуществлять в закрытых электрических установках, или на улице, но в сухую погоду. Ни в коем случае нельзя использовать данный прибор в дождливую, снежную погоду или во время тумана, измороси.

При таких погодных условиях возникает большой риск получения электрического удара, что в некоторых случаях может привести к летальным последствиям.

С помощью этого инструмента производят операции с разъединителями, сменой предохранителей, установкой деталей разрядников, проверяют изоляции на линиях электропередач и подстанциях, производят наложение переносных заземлений, используют как средство освобождения пострадавшего человека от электрического тока, производят измерительные работы.

Следует более подробно рассмотреть модификации и возможности каждого вида.

Штанга оперативная

Выделяют четыре вида по основному функционалу:

• ШО (оперативная изолирующая). Используется для большого количества работ за счет сменной головки. Применяют на электрических установках с напряжением до 220 кВ с постоянным или переменным током.
• ШОС (спасательная). С ее помощью можно вызволить человека из зоны поражения током с напряжением до 110 кВ. Экстренно проведенные мероприятия по высвобождению увеличивают шансы реанимировать пострадавшего.
• ШОУ (штанга изолирующая универсальная). Используется на электрических установках аналогичных ШО. При этом максимальное количество сменных рабочих частей увеличивает функционал.
• ШЗП (наложения заземлений). Также применяются на электрических установках с напряжением до 220 кВ с постоянным или переменным током. Это приспособление позволяет приближаться к участкам с остаточным напряжением или частичным отключением установки. За счет работы с ШЗП значительно сокращается количество электротравм.

Штанга оперативная позволяет выполнить необходимые работы под напряжением. При этом исключается риск получения удара электрическим током. Главное - соблюдать правила эксплуатации, проверки и испытания СИЗ.

«Клещи»

Отдельной позицией стоит выделить изолирующие клещи. Элемент позволяет производить замену предохранителей в электрических установках до 1кВ и выше. Также они применяются для снятия головок, ограждений в установках до 350 кВ включительно.

Допускается заменять этот вид оборудования штангой оперативной универсальной, с соответствующей рабочей головкой.

Размер и вес данного оборудования должен обеспечить комфортную работу для одного человека. Изолирующая часть и рукоятка должна быть выполнена из материалов, обладающих диэлектрическими и антистатическими свойствами.

Сами клещи могут быть выполнены из электроизолирующих материалов или металла. На металлические губки должны быть надеты маслобензостойкие трубки для того, чтобы при работе не повредить поверхность патронов.

По длине изолирующие клещи также зависят от величины напряжения:

• При напряжении от 1-10 кВ длина изоляционного участка - 450 мм, рукоятки - 150 мм.
• При напряжении от 10-35 кВ длина изоляционного участка - 750 мм, рукоятки - 200 мм.

Измерительные

Используя этот профессиональный электроинструмент, появилась возможность определить скачки, на участках электроустановки, находящейся в обычном рабочем режиме. Выделяют два метода: с помощью замера температуры контактов либо непосредственным замером скачков напряжения.

Измерительная головка представляет собой искровой промежуток, настроенный в лабораторных условиях. Выставляется минимально допустимое значение. Рабочая головка через параллельное подключение к проверяемому участку, с помощью индикаторов, показывает наличие или отсутствие напряжения. Важно, чтобы в момент контроля электрическая установка находилась в обычном рабочем режиме.

Можно выделить три основных типа:

• ШИУ. В данном устройстве предусмотрена возможность менять расстояние между электродами, что позволяет наиболее точно получать данные по замерам.
• ШИ. В таких приборах устанавливается стрелочный микроамперметр с добавочным сопротивлением до 160 мегаом. В зависимости от метода измерения, меняется на рабочем участке комплект щупов с проводниками, которые подсоединяют к зажимам. Щупы накладывают на контролируемый изолятор, происходит параллельное подключение. Стрелка микроамперметра показывает результат замеров.

Устройство ШИ применяют и для второго метода. Устанавливаются щупы для замера температуры на контактах.

• Представляет собой трансформатор тока с разъемным магнитопроводом. Для первичной обмотки используется проводник с измеряемым током, а вторичную замыкают на либо стрелочный, либо цифровой.

Эксплуатационные условия

Изолирующая штанга должна использоваться во внешней среде с температурным режимом от минус 45°С до плюс 40°С при относительной влажности 98% при 25°С.

Не допускается использование приборов:

• Не имеющих соответствующих сертификатов, и не прошедших испытание, соответственно, не отвечающих нормам безопасности.
• Неисправных. Такие приспособления должны быть отремонтированы. После чего проведены испытания. И только по полученным данным принимается решение о дальнейшем использовании или утилизации прибора.
• При повышенной влажности. В мокрую погоду.
• С использованием опор (стремянки) при измерительных работах.

К работам на электрических установках допускаются работники, имеющие соответствующие допуски. Каждый сотрудник должен быть оснащен полным комплектом СИЗ, включая перчатки диэлектрические, боты диэлектрические, спецодежду с защитой от электродуги, защитные очки и респиратор. Все это поможет максимально обезопасить работника от электротравм.

Перед работой изолирующая штанга обязательно должна подвергаться визуальному контролю. В случае обнаружения неисправности должна заменяться другим экземпляром.

При эксплуатации механические испытания не проводят. Могут проводиться плановые и внеплановые при падении прибора, обнаружении изъянов. Предварительно прибор подвергают ремонту.

Проведение испытаний

Так как работа на электрической установке относится к разряду опасных, инструмент для электрика подвергается тщательному осмотру и контролю. Более того, в зависимости от оборудования на заводе-производителе проводят испытания. Согласно ГОСТ 20494-2001 они могут быть:

• Приемосдаточные. Проводят для каждого изделия.
• Периодические. Должна подвергаться каждая штанга.
• Типовые. Выборочно проводят испытания трех образцов одного вида. Необходимо будет провести все виды испытаний.

Все испытательные мероприятия производит завод-изготовитель с помощью специально обученных людей, имеющих определенный уровень допуска и прошедших обучение и аттестацию.

Данные операции должны своевременно совершаться, от этого зависит жизнь и безопасность здоровья электрика.

Перечень испытаний:

• Визуальный контроль. Проверка комплектности, маркировки, упаковки. Проверяется наличие требуемой документации и соответствие положенной безопасности.
• Проверка соответствию заводским чертежам. Производят с помощью должно быть полное совпадение параметров.
• Проверка электрической изоляции на прочность. Производят напряжением переменного тока промышленной частоты однократным приложением не более чем на пять минут. При этом повышение напряжения до 1/3 значения может быть произвольным. Дальнейшее повышение должно быть плавным. Проверяются рабочая и изоляционная части штанги. В случае если нет возможности провести испытание с полным измерительным участком, то эту часть штанги проверяют отрезками. Если пробоев, местных нагревов от диэлектрических потерь, поверхностных разрядов не обнаружено, то считается, что изделие успешно прошло испытание.
• Испытание на разрыв. Один конец штанги закрепляют, другой с помощью груза или лебедки подвергают допустимой нагрузке. Испытание пройдено успешно при отсутствии видимых повреждений.
• Испытание на изгиб. Изделие закрепляют горизонтально в двух точках у ограничительного кольца и конца рукояток. Образец штанги прошел испытание в случае отсутствия видимых повреждений.
• Проверка наибольшего усилия на руку. Горизонтально закрепленная штанга крепится с помощью двух точек - передней (50 мм от ограничительного кольца) и задней (50 мм от конца рукоятки) опорах. Замер производится на передней опоре и показатель не должен превышать 160Н. Изолирующая штанга до 1000В этому виду испытаний не подвергается.

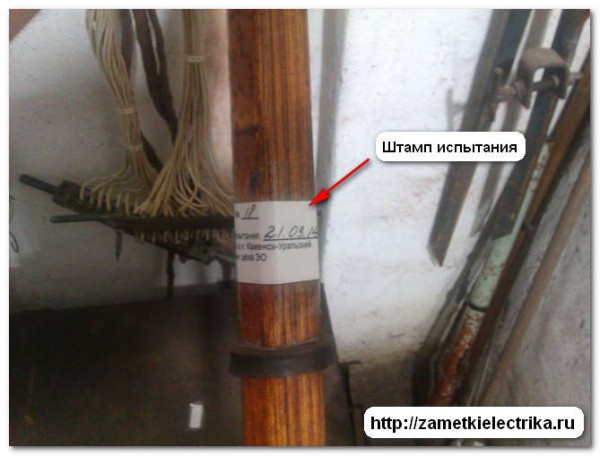

Если результат будет отрицательный, следует провести повторную процедуру с большим количеством образцов. В случае если данные повторились, изымается весь вид продукции и запрещается выпуск новой партии до выяснения и устранения причин отрицательных показателей. При таких ситуациях штамп испытания перечеркивается красной линией.

Все испытания производят согласно действующим нормам.

Для оперативных приборов испытания производят раз в два года, для измерительных - один раз в год.

Выбор оборудования

Для того чтобы сотрудник был обеспечен правильно подобранным СИЗ и инструментом, следует изучить соответствующие государственные стандарты и нормы. Это поможет верно выбрать комплект для каждого вида работ.

Установленная на изолирующие штанги цена будет играть не последнюю роль для потребителя в вопросе выбора приспособления. В среднем она составляет 500 рублей. Но не стоит гнаться за дешевыми приборами. Следует тщательно изучить завода - производителя и пакет документов, предоставленных им. Все изделия должны пройти предпродажные испытания и иметь соответствующий штамп.

Итог

В заключение хотелось бы отметить, что современный мир не мыслит себя без электричества. А значит, и без измерительных штанг обойтись нельзя.

Трудно себе представить, что произойдет, если во всем мире отключится подача электроэнергии. Наверное, наступит хаос и паника. Поэтому следует с большим почтением и уважением относиться к людям, обслуживающим электроустановки, а соответствующим органам максимально обеспечить их всеми необходимыми средствами индивидуальной защиты.

Итак, мы выяснили, что собой представляет такой технический инструмент, как изолирующая штанга.
