Самодельная задняя бабка токарного станка по металлу. Токарный станок по дереву своими руками

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу - это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

Внешний вид станка Основные узлы Суппорт, резцедержатель и патрон
Вид сбоку Задняя бабка Вид снизу на заднюю бабку
Направляющие валы Конструкция суппорта Привод от двигателя
Чертеж №1 Чертеж №2 Чертеж №3

Конструкционные узлы

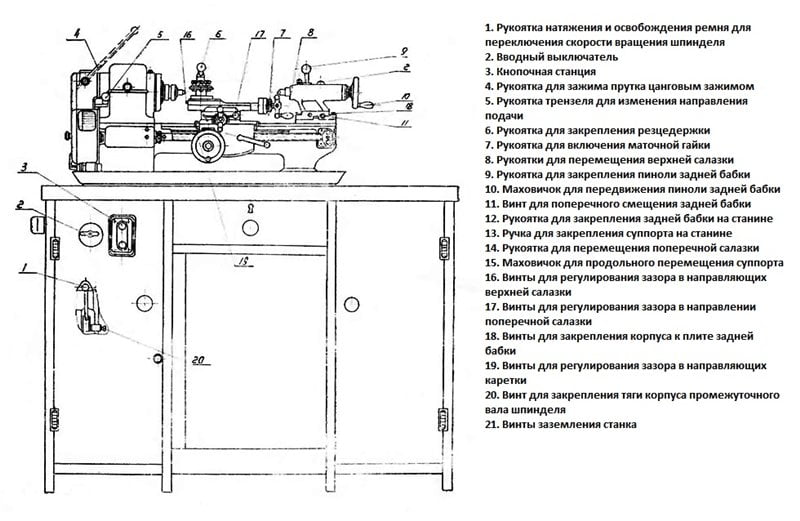

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы - станины, двух центров - ведущего и ведомого, двух бабок - передней и задней, шпинделя, суппорта, приводного агрегата - электрического двигателя.

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка - это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

Первый станок, необходимость в котором чувствует каждый мастеровой человек – настольный сверлильный, или попросту сверлилка. Но по его приобретении или изготовлении своими руками скоро оказывается, что нужно что-то и точить, а токарный станок стоит на порядок дороже. Велик оказывается соблазн сделать токарный станок универсальный вроде того, что на рис. ниже:

Перед изобретательностью, умением и аккуратностью таких мастеров остается только снять шляпу. Да, на токарном станке по металлу можно точить и дерево; многие такие настольные токарные станки комплектуются вставками в шпиндельный патрон для удержания деревянной заготовки. Но – увы! – точности на металле самодельный универсальный токарный станок долго не удержит.

Дело не только в том, что усилие резания металла многократно больше, чем дерева. Сама физика обработки металлов резанием совершенно иная. Чтобы не вдаваться в основы, даже беглый поверхностный обзор которых потребует непомерно много места, возьмем и сопоставим: видали ли вы резец по металлу, острый как стамеска или железка рубанка? И что будет, если слесарным зубилом рубить дерево? Сверлилка еще может справиться с тем и другим материалом: там усилие резания симметрично сосредоточено на самом рабочем органе. Но что касается точки металла, то требования к станку, то требования к станку для нее оказываются такими, что станкостроение задолго до индустриальной эпохи выделилось в отдельную отрасль. Самый лучший машиностроительный завод сам себе станки не делает – не по плечу. Однако токарный станок по дереву собрать своими руками вполне возможно, и так, что максимально достижимую на дереве точность обработки +/–0,5 мм он будет держать долгие годы, если не десятилетия. Без 2-3 токарных операций по металлу все равно не обойтись (см. далее), но их в данном случае сможет выполнить на заказ токарь 2-3 разряда на обычном, не повышенной точности, станке, хоть бы и отреставрированном ДИП. И еще, конечно, нужно будет купить набор резцов для обработки древесины на токарном станке, см. рис.. Все остальное обязательных дополнительных затрат не потребует.

История и эволюция

Далее в тексте вам встретятся технические решения эффективные, но мастерам-любителям малоизвестные, т.к. в промышленности они по тем или иным причинам не применяются или применяются ограниченно. Однако изготовление самодельного токарного станка для обработки древесины они могут упростить и облегчить настолько, что из электроинструмента в некоторых случаях можно будет ограничиться ручной дрелью. Станкостроение тысячелетия развивается под знаком решения проблемы: как на станке точностью, к примеру, в 1 условную единицу длины сделать детали станка с точностью, допустим, 0,2 тех же единиц? И т.д., и т.п. Чтобы понять, как техника дошла до жизни такой, полезно будет ненадолго обратиться к истории.

Прародитель всех вообще станков для обработки материалов вращением – приспособление, с помощью которого люди неолита добывали огонь и сверлили рог, кость, камень, поз. 1 на рис; в последних случаях под сверло из дерева или кости подсыпали абразив из мокрого кварцевого песка. Первобытные кельты на том же принципе придумали токарный станок с ножным приводом, поз. 2; центра делались из заостренных обожженных кольев твердого дерева. В Англии сей агрегат в ходу до сих пор у мастеров-мебельщиков. Лес там по кварталам не рубят. Откупив на повал пару-тройку лесин, мастер потом охапками выносит к трассе готовые ножки, балясины и т.п. В ремесле подобного типа станок дожил прим. до начала XVIII века, поз. 3, хотя заготовка в нем вертится туда-обратно и мастеру приходится дополнительно отвлекаться, чтобы переворачивать резец.

В Древнем Египте уже в эпоху Среднего Царства был хорошо известен токарный станок с лучковым приводом, поз. 4. «Мотором» был, естественно, раб. В русской деревенской общине (в миру) с ее крепкими традициями взаимопомощи и взаимовыручки лучковый токарный станок дожил в глубинке до… 80-х годов прошлого века! Массовое индивидуальное деревянное строительство в планы пятилеток никоим образом не включалось, зато советское руководство в провинции смотрело сквозь пальцы на самовольную лесозаготовку в ограниченных размерах для собственных нужд или на несанкционированную закупку в леспромхозах диких бревен за универсальную советскую валюту крепостью 40 об. и вместимостью поллитра.

Для тонкой и/или мелкой работы ножной станок с бечевой и лучковый не годились: в дереве всегда есть неоднородности, а маховиком – гасителем крутильных колебаний была сама заготовка. Радикальные усовершенствования токарного станка ввел мастер Феодор в Древней Греции прим. в 400 г до н. э, поз. 6. Он дополнил ножной привод, во-первых, кривошипом – теперь заготовка вращалась в одну сторону. Во-вторых, сделал центра вращающимися и снабдил один из них захватом для удержания заготовки. В-третьих, ввел в кинематическую схему тяжелый маховик. Отдельные станки такой конструкции находились в эксплуатации на промышленных предприятиях до начала электрификации промышленности, поз. 7 – при тогдашнем полном отсутствии социальных гарантий труд неквалифицированного подсобника обходился дешевле затрат на содержание паровой машины.

Электрифицированный токарный станок по дереву (поз. 8 на пред. рис.) практически не изменился с конца XIX в (см. также рис. ниже):

• а – ротор мотора и др. массивные детали привода не требуют применения отдельного маховика;
• б – в зажимной патрон можно ставить различные наконечники для разного рода заготовок (см. далее) или сверло;
• в – подручник с поворотной полкой-упором для резца, установленный на подвижной каретке, дает возможность вести множество разнообразных рабочих операций;
• г – задняя бабка с вращающимся центром позволяет довести точность обработки до максимально возможной на дереве;
• д – винт подачи пиноли задней бабки (см. далее) дает возможность проводить сложную обработку заготовки в деталь в один установ. Дерево в процессе обработки поддается под давлением держателя и центра. Если задняя бабка закреплена жестко, заготовка в процессе обработки разбалтывается. Станок приходится останавливать и делать переустанов болванки, что никоим образом не способствует качеству работы.

А если без мотора?

Энергонезависимый токарный станок по дереву может пригодиться и в наши дни; скажем, на даче или необорудованной стройплощадке. Мускульной силы нормально развитого человека достаточно для обточки заготовок из обычного строевого леса диаметром прим. до 150 мм. На такой случай возможны 2 варианта (см. след. рис.): старый добрый станок с ножным приводом (размеры его важнейшего узла – кривошипа даны справа вверху); подробнее о нем см. далее, и обработка на козлах с ручным приводом бечевой (справа внизу на рис.). Лесину в обхват таким способом не оцилиндруешь, но проточить опорные столбы крыльца, беседки или навеса над мангалом возможно.

Делать или покупать?

Первый вопрос, который надо решить: раз некоторые обязательные затраты (см. далее) неизбежны, то нет ли возможностей приобрести станок для обработки древесины, не влезая в кредит и не урезая бюджет? Есть, и очень неплохие.

Если вам подвернется по разумной цене старичок УБДН-1 (слева на рис.) или его современные аналоги (в центре), не зевайте! Дома ничего переоборудовать не надо: мотор до 350 Вт с двойной изоляцией обмоток. Станок включается в обычную розетку, заземление не требуется. И вы получите в одном изделии:

1. Циркулярную пилу;
2. Электронаджак для заточки инструмента и др;
3. Фуговальный станок;
4. Дисковый шлифовальный станок;
5. Горизонтально-сверлильный станок;
6. Токарный станок для обработки древесины.

Еще вариант, скорее всего, подешевле, но уже только для горизонтальной сверловки и токарки – станина для дрели, превращающая ее в токарный станок, справа на рис. Станины сверлилок под дрель продают уже чуть не на улицах вразнос, а вот о токарных известно далеко не всем. Между тем электродрель как привод станка по дереву имеет серьезные достоинства (см. далее), и токарный станок с ней будет не хуже фирменного. Но в разы дешевле.

Примечание: для начала лучше все-таки на скорую руку соорудить простейший токарный станок и немного на нем поработать. Навыки обточки древесины вырабатываются легко, а как быстро сделать простой токарный станок по дереву, см. видео:

Видео: простой самодельный токарный станок

Основной материал

Следующий вопрос – из чего делать самодельный токарный станок? Ответ вроде бы очевиден: из металла, ведь не может же быть станок слабее заготовки? А как первобытные деревом сверлили камень? Как древние египтяне деревом и медью (бронзы тогда еще не было) строили пирамиды? И см. выше о главном вопросе станкостроения.

Токарный станок для обработки древесины можно сделать из металла (поз. 1 на рис.), металлодревянным, поз. 2, из подручных материалов с минимальным использование металла, поз. 3 и даже… без станины, поз. 4. Так вот, на любом из них достаточно опытный и аккуратный мастер может долгое время регулярно работать с максимальной для дерева точностью. Древесина – не только благородный, но и благодарный материал.

Какое дерево?

Да, но какое брать дерево? Лучше всего – дуб без дефектов, выдержанный, прошедший полную естественную усушку и усадку. Токарные станки из качественного дуба 100 и более летней давности работают и посейчас. А что до самодельщины – станина и бабки дубового (в прямом смысле) станка делаются очень просто, см. далее.

Если же дубовых пиломатериалов подходящего качества нет, то можно обойтись и обычной строевой сосной, но станину придется делать по рамно-балочной силовой схеме. В англосаксонских странах, где дубы давно на учете поштучно, такие домашние токарные станки весьма распространены. Чертежи «английского» токарного станка по дереву со станиной из обычного строевого дерева даны на рис; размеры в дюймах. Это фактически стародавний ножной станок с кривошипом, приспособленный под электропривод. Чтобы вернуть его к энергонезависимому виду, достаточно среднюю стойку станины продлить до низу, поставить на лапу и замонтировать педаль с шатуном, кривошипом и маховиком, см. выше.

Привод

Работа мускульным мотором это, конечно, на любителя: сейчас электричество есть практически везде. В крайнем случае можно запитаться и от автоаккумулятора через преобразователь напряжения. Если вы встретите где-либо в других статьях по данной теме что-то вроде: тяните к себе 3-фазный кабель, делайте защитное заземление, покупайте мотор на 3-5 кВт, не верьте слону, что он буйвол. Чтобы оцилиндровать лесину средней «корявости» до диаметра 300 мм, достаточно мощности привода станка 1-1,5 кВт; для обточки в фигурный опорный столб 200-мм бревна – 350 Вт.

Гораздо важнее обороты шпинделя. Частота его вращения не должна превышать 600-700 об/мин, иначе резко растет вероятность «закусывания» резца и возникновения травмоопасной ситуации. Лучше всего ограничиться оборотами, устанавливаемыми в пределах (60-70) – (300-400) 1/мин. Тогда возможны след. варианты привода:

• Асинхронный мотор с двойной изоляцией и конденсаторным пуском + механическая передача.
• Двигатель того же типа 2-4 скоростной.
• Привод от электродрели.

Просто мотор

Не просто, потому что регулировать скорость вращения асинхронного электромотора изменением питающего напряжения нельзя: лавинообразно растет скольжение ротора и соотв. падает вращающий момент. Делать мощный преобразователь частоты сложно и дорого. Остается только 2-3 ступенчатая механическая передача. Ременная или цепная – они гасят рывки из-за неоднородностей заготовки, а шестеренчатая, наоборот, их усиливает. Плюс – тяжелый ротор, тяжелые шкивы, упругий ремень. Инерция привода на кручение получается такая, что можно точить сплошь суковатые чураки формы на срезе, с кругом ничего общего не имеющей. Минус – нужно заказывать или искать точеные шкивы.

Мотор от стиралки

Скорость вращения асинхронного электромотора можно менять ступенчато переключением обмоток. Моторы такого типа ставят в некоторые модели стиральных машин (в стиралки с непосредственным приводом барабана только такие) и в напольные вентиляторы с переключением обдува. Скорости вращения в том и другом случае идеально подходят для токарки по дереву. Мощность мотора от вентилятора прим. 40-70 Вт, чего хватит для мини-станка (см. далее). Мощность мотора от стиралки 300-400 Вт – вполне достаточно.

Чертежи токарного станка по дереву с мотором от стиральной машины даны на рис.:

Мотор от стиралки с непосредственным приводом барабана как привод токарного станка для обработки дерева имеет большое преимущество: его подшипниковые узлы рассчитаны на большую несбалансированную нагрузку, поэтому точить можно будет самую вязкую и свилеватую древесину. Но с сучками дело обстоит хуже: маховик – только ротор мотора, и резец на них будет дергаться.

Примечание: как сделать токарный станок по дереву с мотором от стиральной машины, см. видео:

Видео: токарный станок с двигателем от стиральной машины

Из дрели

У того и другого станка с точки зрения обычного домашнего мастера есть большой недостаток: на переднюю бабку нужно или ставить захват только для дерева, или заказывать переходник на вал двигателя с конусом Морзе под зажимной кулачковый патрон. Найти в интернете размеры типовых конусов Морзе не составит труда; размеры конуса под обычный патрон для дрели №1 см. на рис. справа. Но – точить конус нужно с точностью не хуже +/–0,025 мм. Т.е., нужен токарный станок по металлу повышенной точности 0,02 мм. Мастера достаточной квалификации, владеющего таким оборудованием, в пределах досягаемости может просто не найтись.

Если привод станка электродрель, проблемы прецизионной обработки отпадают: патрон можно снять самодельным съемником, и на конус поставить типовой покупной держатель для деревянной заготовки. Или просто зажать в патроне такой же, но дешевле с цилиндрическим хвостовиком. Или даже сделать держатель заготовки самостоятельно, (см. далее).

Конструкция такого ответственного узла, как передняя бабка, в токарном станке из дрели также предельно упрощается: она превращается в простой зажим. Два варианта чертежей зажима для дрели к токарному станку даны на рис:

Передние бабки – зажимы для токарного станка по дереву из дрели

Слева металлический; справа – из твердого мелкослойного дерева. Деревянный лучше: хорошо гасит вибрации и не портит воротник дрели. Его изготовление имеет нек. особенности:

1. Резьбовая шпилька под зажимной барашек 1 нужна М10-М12;
2. Глухое отверстие под шпильку сверлят сначала на 1-1,5 м уже, чтобы она входила в него с поворотом по резьбе;
3. Верхнюю часть отверстия рассверливают в полный диаметр;
4. Шпильку вкручивают до упора;
5. Заготовку кладут плашмя и по месту сверлят сквозное отверстие под стопорный винт 2 М4-М6;
6. Фиксируют шпильку стопорным винтом;
7. Собирают узел окончательно.

Электродрель как привод станка имеет всего один недостаток: коллекторный двигатель с тиристорным регулятором оборотов. На малой частоте вращения крутящий момент на валу заметно падает, это чувствуется уже при сверловке. Поэтому на станке из дрели мощностью 280-350 Вт можно точить деревянные заготовки диаметром прим. до 150 мм. Однако упрощение технологии изготовления токарного станка для обработки древесины с приводом от дрели настолько основательно, что станки из дрели делаются в самых разнообразных вариантах, см. подборку видео:

Из подручных материалов без станины:

Видео: токарный станок по дереву быстро

Со станиной из фанеры:

Видео: токарный станок из фанеры с двигателем дрелью

Обычной конструкции:

Видео: универсальный токарный станок по дереву

Улучшенный с расширенными функциональными возможностями:

Видео: улучшенный токарный станок по дереву из дрели

Станина

Металлическая и дубовая станины токарного станка для дерева имеют свои преимущества и недостатки. Но комбинируя деревянные силовые (несущие) элементы с усиленными металлическими крепежными, возможно получить станину, которая делается «на колене» ручным инструментом + электродрель и прослужит не менее 20-30 лет.

Конструкция комбинированной станины токарного станка по дереву показана на рис.:

Основной конструкционный материал – стандартный дубовый брус 100х100 длиной 3 м. Габаритная длина станины 1,2 м. Чертеж в масштабе, недостающие размеры можно снять и пересчитать в мм с него. Если хорошего дуба есть больше, длину станины можно увеличить до 1,5-2 м. Обе бабки одинаковой конструкции и рассчитаны под самодельные узлы вращения, см. далее. Гребни внизу на бабках исключают перекос центров. Вся конструкция может быть выполнена ручным столярным инструментом и электродрелью.

Примечание: по принципиально такой же силовой схеме сделан мини-токарный станок по дереву, см. след. рис. К нему подойдет мотор от 2-3 скоростного напольного вентилятора, см. выше, с передачей 1:1.

Если все же металл

Всей совокупности качеств дубовой станины вполне достаточно для токарной обработки дерева. Применение для этой цели в массовом производстве металла диктуется экономическими соображениями: просто себестоимость металлического изделия, предназначенного для непрерывной 3-х сменной эксплуатации, оказывается много меньше, чем деревянного. 1 куб. м выдержанного дуба стоит гораздо дороже центнера обычной конструкционной стали.

Мастера-любители, не зная об этом, часто «прочности ради» делают станины токарных станков по дереву из швеллера. Но получается грубо даже для «деревянной» точности (слева на рис.), а сторцевать рабочие поверхности швеллеров в домашних условиях мало реально. Кроме того, от сварки всю конструкцию может повести «пропеллером», что исправить уже вовсе нереально. Поэтому станину из швеллера лучше собирать на болтах (справа на рис.).

Гораздо надежнее в этом отношении станина из спаренных труб (слева на след. рис.): при сварке ее ведет меньше, исправить перекос можно, притянув станину болтами к основанию, и возможно добиться расхождения центров изготовленных кустарным способом бабок в 0,2 мм и менее. Чертежи сварной трубчатой станины токарного станка по дереву из дрели также приведены на рис.

Бабки

Казалось бы, сделать бабки токарного станка, да заднюю еще и с вращающимся центром, без прецизионных токарных работ невозможно. Нет, возможно – используя явление масляной гидродинамической подушки (ГДП). Это, кстати, один из способов ответа на вопрос: как на станке с точностью 1 сделать детали для станка точности 0,2. В машиностроении ГДП используется редко, т.к. для ее образования и стабилизации станок с закрепленной в нем заготовкой должен поработать на холостом ходу 2-5 мин. Если сменный урок всего 10 деталей, то ежесменные потери рабочего времени будут до часа-получаса, что в массовом производстве «зашкаливает». Но вообще в технике ГДП не редкость. Напр., прогрев ДВС вашего автомобиля необходим в т.ч. и для того, чтобы образовались ГДП между хомутами шатунов и шейками коленвала, иначе ресурс мотора резко уменьшается.

Что такое ГДП

Принцип действия ГДП показан на рис.:

Для нее подходит любая консистентная смазка: тавот, солидол, циатим, фиол. Но лучше всего – шахтол, спецсмазка для горных машин и механизмов. В силу тяжелых условий работы они, как и автомат Калашникова, делаются с большими зазорами между трущимися частями, но скорострельности от них не требуется. Шахтол специально разработан для сравнительно медленных подвижных соединений вращения и отлично годится для бабок токарного станка по дереву с использованием ГДП.

Передняя бабка

Устройство типовой передней бабки токарного станка для обработки древесины дано слева на рис. Токарки по металлу в ней и так много для любителя, а шейки вала и гнезда крышек под подшипники нужно точить с той же точностью, что и конус Морзе.

Для самодельной передней бабки с использованием ГДП понадобится, кроме покупных резьбовых деталей: шпильки М12-М20 для вала, гаек и шайб к ним, еще кусок бронзовой (не латунной!) фольги толщиной 0,2-0,35 мм и, на обойму, стальная трубка со стенками достаточной толщины (см. справа на рис.). Делается весь сборочный узел след. образом:

1. Трубка на обойму обрезается точно в размер по толщине деревянного корпуса бабки, и запрессовывается в него;
2. Корпус с обоймой кладут плашмя кладут плашмя и рассверливают трубку по диаметру резьбового вала;
3. Внутренние углы отверстия обоймы сглаживают ручной шабровкой – римером – как это делается при монтаже кондиционеров;
4. Из бронзовой фольги вырезают прямоугольник высотой по толщине корпуса бабки и шириной в 3 диаметра вала (для М12 36 мм, для М16 48 мм), его уголки немного обрезают под 45 градусов. В 3 диаметра, потому что бронзовый вкладыш должен чуть-чуть не сходиться краями, а π=3,1415926…
5. Из той же фольги циркулем-балеринкой с двумя иглами вырезают 6-8 бронзовых шайб;
6. Шайбы по очереди зажимают ладонями между фанерками с наклеенной на них мелкой шкуркой и, поворачивая руками туда-обратно, снимают заусенцы;
7. Вал оборачивают той же шкуркой и, сжимая ее рукой, протягивают вал несколько раз с проворотом, чтобы немного снять острые ребра резьбы;
8. Оборачивают вал фольгой и пробуют всухую вставить в обойму. При необходимости повторяют операцию 7. Нужно, чтобы вал в обертке из фольги входил туго и в обойме с трудом проворачивался рукой;
9. Вынимают вал, снимают фольгу и накручивают на него одну из гаек до места;
10. Обильно промазывают резьбу вала консистентной смазкой;
11. Той же смазкой смазывают обойму внутри;
12. Накладывают с одной стороны обычную стальную и 3-4 бронзовых шайбы, каждую обильно смазывая той же смазкой;
13. Снова оборачивают вал фольгой и вставляют его в обойму;
14. Накладывают в обратном порядке шайбы с другой стороны, также обильно смазывая;
15. Наворачивают и затягивают другую гайку так туго, чтобы вал можно было еле-еле провернуть рукой;
16. Гайки временно фиксируют контргайками;
17. Кладут заготовку плашмя и сверлят сквозные отверстия под шплинты;
18. Шпинтуют штатные гайки. Лучше всего отрезками велосипедных спиц, у них очень высокая прочность на сдвиг;
19. Собирают бабку, ставят на место ее шкив;
20. Крутят шкив руками, пока не станет вращаться туго, но без заеданий;
21. Собирают привод станка и запускаю его на холостом ходу на минимальной скорости шпинделя (на самой медленной передаче), пока мотор не наберет полные обороты. Если надо – подталкивают шкив рукой;
22. Повторяют п. 21 на максимальной скорости шпинделя (на самой быстрой передаче);
23. Ставят на месте захват заготовки – узел готов к работе.

Если же вы не доверяете всякой там шибко умной физике (хотя узлы с ГДП держат точность не хуже аналогов на трении качения), то на рис. – чертежи подшипникового узла, одинаково пригодного для самодельной циркулярной пилы и токарного станка по дереву. В последнем случае плоская подошва с боковыми опорами не нужна – круглый корпус просто вставляют в корпус бабки и фиксируют винтом. Вместо пильного диска ставят или планшайбу, или переходник с конусом под зажимной патрон (дет. 6).

Задняя бабка

Конструкции вращающихся центров токарных станков по металлу (вверху на рис. справа) и по дереву (там же внизу) принципиально не отличаются, только «деревянный» рассчитан на многократно меньшие нагрузки. Но в работе, особенно домашней, существенное отличие есть: осевые отверстия в точеных деревянных деталях сверлят крайне редко, т.к. их прочность от этого сильно снижается – дерево, в отличие от металла, легко трескается. Т.е., отказавшись от пиноли под сменные рабочие органы, можно упростить конструкцию задней бабки до пригодности к изготовлению «на колене» с небольшой долей простых заказных токарных работ.

Типовая конструкция задней бабки токарного станка по дереву показана на рис. ниже. Справа там же – вкладыш с вращающимся центром в деревянную заднюю бабку, сделанный из петли гаражной двери. Здесь также используется ГДП, и хвостовик центра подгоняется к обойме аналогично валу передней бабки, но проще и легче: зазор между штырем и гнездом гаражной петли ок. 0,5 мм и, как правило, узел оказывается пригодным в работу без подгонки и притирки.

Некоторые затруднения вызывает только фиксация центра от обратного продольного хода. Нарезать трапецеидальную резьбу и сделать к ней стопорный сухарь или эксцентрик дома нереально, а обычную метрическую резьбу стопорный винт быстро сомнет. Выход – плавающая алюминиевая втулка. Слесарям этот способ хорошо знаком: если нужно зажать в тисках резьбовую деталь, ее оборачивают тонким алюминием или ставят между алюминиевым прокладками – с резьбой ровно ничего не случается.

Подручник

Простейший подручник для резца – кусок доски с прибитой/привинченной к нему деревянной бобышкой. Но для тонкой работы такой не годится: во время точки фасонных деталей нужно поворачивать полку (упор) резца, не ослабляя крепления самого подручника и не смещая его. Поэтому подручник нужно делать металлическим с поворотным упором, однако заказных токарно-фрезеровочных работ для этого не понадобится; чертежи см. на рис. справа.

Держатель

Вот мы и подобрались к последнему вопросу: как надежно закрепить заготовку в передней бабке токарного станка для обработки древесины? Учитывая, что дерево легко рвется, сминается, колется, а чураки на токарку поступают порой формы ну просто удивительной.

Ответ на этот вопрос не так страшен, как черта малюют. Универсальный держатель – трезубец, поз. 1 на рис. Именно такими снабжаются бытовые деревообрабатывающие станки, напр. упомянутый УБДН-1. Хвостовик или гладкий под зажимной патрон, или резьбовой для установки на вал. Держатель-трезубец надежно держит заготовки до 100-120 мм диаметром, а круглые – до 200 мм. Недостаток один: самому хороший трезубец к токарному станку по дереву сделать очень трудно.

Винтовой патрон для мелких чистых работ (напр., точения деревянных рюмок), поз. 2, без спецоборудования сделать вообще невозможно, но его с успехом заменяет патрон зажимной, поз. 3. Если нужно обработать, наоборот, большую заготовку неправильной в срезе конфигурации, применяют планшайбу, поз. 4.

Планшайбу для токарной обработки дерева также можно сделать самостоятельно из бакелизированной фанеры толщиной от 12-16 мм. В таком случае шайбу делают 2-слойной: к фанерному кругу с задней стороны крепят такой же из листовой стали толщиной 1-1,5 мм. Отверстия под шипы в фанерном круге сверлят сквозные, и вместо точеных шипов тогда можно ставить отрезанные острия гвоздей. Стакан для установки планшайбы под гайку на резьбовой хвостовик вала можно также набрать из фанерных колец и стального донца.

Наконец, на основе 3-4 слойной планшайбы можно изготовить самодельный кулачковый патрон под дерево, поз. 5. Кулачки точно не сойдутся? Так точность заготовки еще хуже. Зато можно точить из срезов ценного дерева чаши, блюдца и т.п. изделия, на которых не останется следов обработки.

Примечание: разнообразие держателей заготовок из дерева описанными не ограничивается. Напр., см. видео, как сделать мини токарный станок с корончатым держателем для самых мелких работ по дереву:

Видео: токарный мини-станок по дереву

В заключение

Сделать станок и работать на нем вещи разные не только в промышленности. Поэтому напоследок см. подборку видео о том, как – точить дерево на станке и сделать из болгарки копировальный станок по дереву для выточки балясин.

Станок токарный предназначается для того, чтобы изготавливать и обрабатывать изделия из металла. Профессиональные аппараты довольно дороги. Сэкономить возможно, если сделать самодельный токарный станок по металлу. Осуществляется это различными методами.

Конструктивные особенности

Всякий токарный станок по металлу заключает в себе такие компоненты:

• привод – ключевой узел станка, от которого зависит мощность оборудования. Выбрать мотор достаточно сложно. В маленьких устройствах возможно применять движок от обыкновенной стиральной машинки, электродрели. Минимальная мощность привода должна составлять 200 Вт, число об/мин – 1500;
• станина – несущая рама устройства. Ее можно изготовить из брусков дерева, уголков из стали. Станина для токарного станка должна быть прочной. В противном случае устройство сломается из-за вибрационного воздействия;
• задняя бабка – материалом изготовления служит пластинка из стали, к которой приварен металлический уголок. Пластинка упирается в направляющие несущей рамы. Она предназначается для того, чтобы фиксировать заготовки из металла при обрабатывании;
• передняя бабка – аналогична задней, однако устанавливается на перемещающейся раме;
  ведущий, ведомый центр;
• суппорт – элемент упора для рабочей части.

Момент вращения от привода к рабочей части сообщается разными методами. Кто-то монтирует ее на приводной вал. Это делается для экономии пространства и денежных средств. Также момент вращения возможно сообщать посредством фрикционной/ременной/цепной передачи. У любого из данных способов имеются собственные минусы и плюсы.

Ременная передача для электропривода стоит дешевле всего, весьма надежна. Чтобы изготовить ее, примените ремень, который снят с иного агрегата . Минус подобной передачи заключается в том, что ремень постепенно изнашивается. Частота его замены зависит от интенсивности эксплуатации.

Цепная передача имеет более высокую цену, больше по размеру, однако располагает длительным эксплуатационным периодом. Фрикционная передача – средний вариант между цепной и ременной.

Собирая своими руками токарный станок, используйте ту передачу, которая считается подходящей для решения ваших задач. К примеру, в мини-токарном станке рабочую часть желательно монтировать прямо на вал.

Создание суппорта

Суппорт считается важнейшим элементом токарного станка. От него зависимо качество изготавливаемого изделия, количество сил и времени, которое вы затратите на его производство. Суппорт находится на особых салазках, перемещающихся по направляющим, которые установлены на несущей раме. Перемещение выполняется в 3 стороны:

• продольно. Рабочая часть устройства перемещается по длине детали. Данное движение применяется, чтобы вытачивать резьбу в изделиях, снимать металлический слой с детали;
• поперечно. Рабочая часть передвигается под углом в девяносто градусов относительно оси детали. Применяется, чтобы вытачивать канавки, отверстия;
• наклонно. Передвижение осуществляется под различными углами. Используется, чтобы вытачивать канавки на поверхности заготовки.

Изготавливая суппорт самодельного токарного станка по металлу своими руками, нужно помнить, что он подвергается изнашиванию из-за вибрационного воздействия. Крепежные элементы расшатываются, появляется люфт. Качество производимых изделий ухудшается. Чтобы предотвратить это, нужно время от времени выполнять настройку суппорта.

Настраивать суппорт необходимо по промежуткам, люфту, сальникам. Убрать промежутки возможно, вставляя клинья промеж направляющих и каретки. Люфт заготовки устраняется специальным винтом.

Если в устройстве изношены сальники, их нужно хорошо помыть, смазать масляной жидкостью. При сильном изнашивании целесообразно поменять сальники на другие.

Как собрать устройство

Чтобы собрать токарный станок по металлу своими руками, нужно выполнить следующие действия:

1. Сборка станочной рамы из балок, швеллерных элементов. Если вы намереваетесь осуществлять обрабатывание крупных заготовок, используйте материалы, способные выдержать значительную нагрузку. Например, если вы желаете обрабатывать детали из металла, имеющие длину больше 5 см, толщина материалов для рамы должна составлять минимум 0,3 см для уголков и 3 см для стержней.
2. Установка продольных валов с направляющими на швеллерные элементы. Присоединение валов осуществляется посредством сварочного аппарата либо болтов.
3. Изготовление передней бабки. Для этого применяется гидравлический цилиндр с толщиной стенок минимум 0,6 см. В него требуется запрессовать пару подшипников.
4. Прокладывание вала. Применяются подшипники большого внутреннего диаметра.
5. Заливка смазки в гидравлический цилиндр.
6. Установка шкива и суппорта с направляющими.
7. Монтаж электрического привода.

Если посмотреть на чертежи токарного станка, можно заметить, что для увеличения устойчивости держателя резца применяется подручник, внизу агрегата фиксируется тоненькая металлическая полоска. Она предназначается для того, чтобы защищать рабочую часть устройства от деформирования при обрабатывании заготовки.

Как выбрать электропривод

Самым значимым элементом сделанного своими руками токарного станка считается электропривод. Благодаря ему двигается рабочая часть устройства. Следовательно, чем выше мощность привода, тем больше мощность всего станка. Выбирать движок необходимо, учитывая величину деталей из металла, которые вы намереваетесь обрабатывать.

Для обработки небольших заготовок оптимально использовать привод мощностью 1 кВт. Его возможно снять с ненужной швейной машинки. Для обрабатывания крупных деталей необходим движок мощностью 1,5 кВт.

Если вы используете схемы, собирая станок токарный по металлу своими руками, помните, что все электрические элементы должны иметь надежную изоляцию. Если вы не умеете обращаться с электричеством, обратитесь к профессионалу. Так вы точно не получите травму.

Как создать станок из дрели

Если вы желаете сэкономить и облегчить сборку станка, примените вместо движка обыкновенную электродрель. Так вы сможете:

• быстро собирать и разбирать токарный станок своими руками. Электродрель легко демонтируется со станины, может быть применена для сверления отверстий;
• без труда транспортировать устройство. Особенно это актуально для тех, кто обрабатывает детали в гаражном помещении, на улице;
• сэкономить деньги. Электродрель позволяет не задействовать передачу, применять заменяемые насадки в качестве рабочего инструмента.

Разумеется, данный аппарат обладает определенными минусами. Как сделать токарный станок по металлу на базе дрели, чтобы можно было обрабатывать большие заготовки? Ответ – практически никак. У электродрели довольно маленький момент кручения, большое количество оборотов. Возможно изменить данные показатели, если монтировать ременную передачу. Однако конструкция станет намного сложнее. Станок потеряет свое ключевое достоинство.

Изготавливать токарный станок на базе электрической дрели рекомендуется тем, кто намеревается обрабатывать только маленькие заготовки. Для создания устройства понадобится все то же, что и для обыкновенного станка, кроме привода и передней бабки. Несущей рамой может выступать обыкновенный стол, верстак. Электродрель фиксируется посредством хомута, струбцины.

Используя станок, в который установлен самодельный токарный патрон, возможно осуществлять вытачивание заготовок, их окрашивание, наматывание проволоки на трансформаторное устройство, создание спиральных насечек.

Особенности функционирования

Как и у всякого иного оснащения, у токарных/фрезерных станков своими руками имеются собственные особенности. Их нужно принимать во внимание, собирая и эксплуатируя устройство. Например, при обработке больших заготовок либо при применении мощного электромотора проявляется значительное вибрационное воздействие. Оно может довести до возникновения неточностей. Для того чтобы предотвратить это, ведущий и ведомый центры устройства нужно монтировать на одинаковой оси. Если вы намереваетесь монтировать лишь ведущий центр, прикрепите к нему кулачковый агрегат.

В собственноручно сделанные аппараты нежелательно ставить коллекторный движок. Он может самопроизвольно увеличивать количество оборотов. Это доводит до того, что заготовка вылетает, случаются различные травмы, портится оснащение. Если вы все же установили подобный движок, не забудьте монтировать вместе с ним редуктор, понижающий обороты.

Наилучшим мотором считается асинхронный. Он не повышает количество оборотов при обрабатывании заготовки, стоек к высоким нагрузкам, дает возможность обрабатывать изделия из металла шириной до дециметра.

Техника безопасности

Эксплуатируя самодельное устройство, соблюдайте такие правила:

• Резец должен быть параллелен поверхности детали, которая обрабатывается, иначе станок сломается из-за соскакивания инструмента.
• При обработке торцов заготовка должна упираться в заднюю бабку.
• Используйте особый щиток либо очки для того, чтобы защитить органы зрения от летящей во все стороны стружки металла.
• После окончания обработки станок необходимо очищать, убирая стружку металла и иной производственный мусор. Не допускайте попадания мелких частичек в электрический движок самодельного токарного станка для обработки металлических заготовок.

Благодаря токарным станкам по металлу человек получает возможность изготовить некоторые детали самостоятельно. Не всегда есть возможность купить деталь для автомобиля или спецтехники.

И чаще всего не потому что денег не хватает, просто если речь идет о старой советской спецтехнике или продукции автопрома, многие модели уже не выпускаются. Но тем не менее, это не лишает пользователя возможности ими пользоваться. Токарные станки по металлу своими руками дают возможность в домашних условиях делать все что вам нужно.

Зачем покупать токарный станок по металлу, если его можно сделать самостоятельно. Это не так сложно, а все что вам потребуется - наличие чертежей, немного терпения и старая электротехника. Давайте рассмотрим, как сделать такое оборудование самому.

ТВ 16 токарно-винторезный

В принципе работы любого токарного станка лежит обработка детали при ее вращении. Таким образом резак вставленный в плоскость вращения, при контакте с заготовкой будет удалять лишние элементы. Такое оборудование поддается автоматизации, благодаря чему оператор получает возможность для следующего:

1. Выполнять продольное точение цилиндрической заготовки с гладкой или ступенчатой поверхностью;
2. Обрабатывать уступы или канавки в будущей детали;
3. Выполнять проточку наружных или внутренних поверхностей конической формы;
4. Осуществлять нарезку резьбы, как внутренней, так и наружной при помощи резца или сверла;
5. Делать развертку или зенкерование отверстий металлической заготовки;
6. Отрезать лишние части или прорезать канавки;
7. Выполнить накатку рифлёной поверхности заготовки.

Главным назначением в применении токарного станка по металлу является обработка валов, втулок или дисков. Таким образом человек получает возможность из заготовки сделать ось, маховик, звездочки, различные вкладыши, прочее. Также на универсальном токарном станке можно выполнять обработку корпусных деталей.

Есть определенная классификация токарного оборудования. Они делятся следующим образом

1. По токарному признаку. Существует целых 9 подгрупп, при делении оборудования таким образом.
2. Размерному ряду. Классификация выполняется в зависимости от диаметра заготовки, которую вы будете обрабатывать.
3. Уровню специализации. В зависимости от профиля выполняемых работ и возможностей оборудования.
4. Классу точности станка.

Самыми известными и применяемыми для домашней мастерской являются токарно-винторезные станки.

Они получили свою популярность еще в советские годы, когда на них обучали молодое поколение обрабатывать металлические детали. Основное назначение станков этой группы, как раз подготовка специалистов для работы с более сложным оборудованием.

Это подразумевает простоту работы и освоения станка. А также высокий уровень безопасности и минимальные требования к технике безопасности при работе оператора.

Сейчас подобное оборудование выпускают современного образца. У таких моделей повышенный функционал, рассчитанный для работы предприятия, следовательно, подобное оборудование нецелесообразно устанавливать у себя дома.

Это будет дорого - нет смысла переплачивать за функционал, которым вы никогда в своей жизни не воспользуетесь.

Старые станки ТВ-16, которыми оборудовались практически все кабинеты труда и производственные мастерские для обучения специалистов в учебных заведениях, идеально подойдут для дома. Проблема заключается в том, что достать такое оборудование даже с резервации очень проблематично.

Можно конечно, купить по фото на Авито, но вы купите с рук, и не факт, что станок прослужит у вас долго, после старого хозяина.

Лучше всего сделать его самостоятельно, тем более, ничего сложного в этом нет. Потребуются инструменты и материалы, которые достать не проблема. Соорудив станок по металлу своими руками, вы не только получите оборудование для работы с заготовками, но и сэкономите массу средств на покупке и услугах токарей.

Как устроен станок - важные конструктивные элементы

Схема конструкции.

У любого оборудования обязательно есть базис, без которого функционировать оно не будет. В токарно-винторезном станке, такими конструктивными элементами являются:

1. Передняя и задняя бабки;
2. Станина или рама, которая является основой для оборудования;
3. Электропривод;
4. Центры управления - ведомая и ведущая части станка;
5. Подручник, куда оператор будет упирать режущие инструменты для обработки детали.

Сюда же можно включить заземление и защитный экран. Первое обеспечит вам безопасность от поражения электрическим током, а второе защитит от попадания стружки в лицо.

Агрегат будет устанавливаться на специальной станете. Если вы самостоятельно изготавливаете данное оборудование, такой станиной является рама.

Совет: лучше всего подобрать для основы качественный и прочный металл. Чем крепче станина, тем надежней будет фиксироваться оборудование. Это исключает дребезжание токарно-винторезного агрегата.

Вдоль рамы будет установлена задняя бабка. Это устройство является подвижным. Передняя - неподвижная. Она связывается ременной передачей с приводом, который и заставляет заготовку двигаться.

У токарно-винторезного оборудования центр, является ведущим, будет соединять двигатель вместе с передаточным для вращения устройством. Сам электропривод лучше всего установить на станине. В домашних условиях для создания станины лучше всего подойдут прочные металлические уголки, профили. Вам также потребуется несколько деревянных брусков, которые будут устанавливаться в качестве подставки, чтобы устранить вибрации оборудования.

Тут важно не столько что вы будете использовать, сколько устойчивость готовой рамы. В качестве электропривода подойдет мотор, лучше всего, чтобы он был из-под стиральной машины высокой мощности.

Запитываться вся установка будет напряжением 380В, поэтому вам обязательно будет провести в гараж провода способные обеспечить это требование. Также нужен будет старый стол, который будет подставкой для станка. Лучше всего выбрать крепкий стол из древесины или металла.

Передача оборотов на валы может выполняться при помощи цепной, фрикционной или ременной передачи. Ремень лучше всего подойдет, потому как является самым эффективным, простым и надежным видом.

Особенности конструкции токарно-винторезного станка своими руками

Общий вид самодельного станка.

Не сложно изготовить в домашних условиях самодельный токарный станок. Главное соблюдать ряд правил, которые помогут вам это сделать. Первым делом следует заместить ведомы и ведущие центры оборудования на одной оси. Таким образом пользователь удаляет вибрации, которые могут возникать в процессе обработки металлических заготовок.

Важно! При использовании оборудования с одним ведущим центром нужно устанавливать специальный кулачковый патрон либо же планшайбу.

Благодаря этим элементам у пользователя получится закрепить деталь для дальнейшей обработки режущими инструментами.

Важно! Ни в коем случае не следует устанавливать движки в качестве электропривода коллекторного типа.

Если не обеспечить такой агрегат дополнительной противодействующей нагрузкой, вращательный момент будет слишком сильным. Вытачивать что-либо при таких оборотах не получится. Кроме того, деталь может просто вылететь из зажимов, которые не обеспечат достаточной силы прихвата.

Таким образом можно не только повредить саму заготовку, но и хорошо пострадать при попадании ее в человека. Для этой цели используйте асинхронный двигатель. Суть его работы в том, что даже при увеличении или уменьшении нагрузки, частота вращения, передаваемая на валы меняться не будет.

Такой агрегат позволит оператору выполнять обработку деталей следующих габаритов:

1. Толщина - 10 см;
2. Ширина - до 70 см.

Задняя бабка - это уникальная конструктивная часть станка, где монтируется ведомый центр. Он может быть неподвижным или динамическим. Чтобы передвигать его используется элементарный болт. Подкручивая или раскручивая, бабка будет двигаться по направлению, нужному оператору.

Прежде чем устанавливать такой болт, смажьте его машинным маслом, для более лучшего и комфортного скольжения. Только потом его допустимо вставлять в резьбу, которая предназначена для передвижения задней бабки установки.

Для работы по созданию станка из подручных средств, потребуется несколько простых инструментов, который найдутся у каждого человека

1. Электросварка;
2. Болгарка;
3. Станок для шлифовки;
4. Дрель с набором сверл;
5. Гаечные ключи;
6. Инструменты измерения - штангенциркуль вместе с рулеткой или линейкой;
7. Ручка, карандаш или маркер для разметки.

Первым делом стоит продумать чертеж, а потом уже приступать к монтажу.

Проектировка будущего изделия

Чертежи с размерами.

1. Длина - до 115 см;
2. Ширина до 62 см;
3. Высота оси оборудования 18 см.

Важно! Не следует превышать эти габариты при изготовлении станка в кустарных условиях. Это может привести к нарушению его геометрии в процессе работы.

Когда вы составляете проект прорисуйте все детали, либо скачайте чертежи с размерами из интернета и работайте по готовому плану. Если пытаться держать все моменты в голове, вы обязательно допустите ошибку, которая испортит все оборудование.

От точности проекта и чертежа будущего оборудования вы будете отталкиваться не только в процессе работы, но и во время закупки необходимых расходных материалов.

Создаем токарный станок на базе электромотора

Теперь давайте рассмотрим последовательность сборки домашнего токарного станка по металлу.

1. Изготавливаем раму. Мы, согласно чертежу, обрабатываем швеллер или уголок профиля. Вымеряем и обрезаем ненужное. При помощи сварки надежно завариваем станину, так чтобы получился ровный прямоугольник.
2. Монтаж реек и бабок. На него будет монтироваться рейка с задней бабкой, с одной стороны. И привариваться передняя бабка с другой.
3. Монтаж привода. С тыльной стороны рамы, устанавливается электродвигатель. Ставиться он как можно ближе к передней бабке, чтобы при помощи валов и ремня можно было практично обеспечить возможность передачи вращения на рабочую часть.
4. Установка подручника. Когда предыдущий этап пройден - ставим подставку для инструментов. Она не приваривается, а делается подвижной при помощи гаек и болтов. Передвижение подручника должно осуществляться по направлению перпендикулярно заготовке.
5. Установка защитного кожуха и накидывание ремня на валы передачи.
6. Подключение двигателя к сети и заземление.
7. Визуальный осмотр на правильность сборки и пробный запуск.

Совет: Чтобы лучше понимать, как сделать станок - смотрите видео ниже.

Вас можно поздравить - домашний токарный станок готов. Теперь можно без особых усилий изготавливать любые нужные детали из металла на спецтехнику или автомобиль. Также вы теперь сможете самостоятельно ремонтировать те или иные запчасти транспортного средства или бытового инструмента.

Несмотря на большой ассортимент оборудования заводского изготовления, его использование в быту, как правило, неудобно или нецелесообразно. Внушительные габариты (и вес), разнообразие функций (некоторые из них вряд ли будут востребованы «домашним умельцем») и ряд других моментов – все это наводит на мысль о том, имеет ли смысл тратиться на приобретение токарного станка по металлу? Тем более что цена самой дешевой настольной модели порядка 46 800 рублей.

С тем, как сделать токарный станок с нуля, своими руками, подробно и разберемся, далее – рекомендации по выбору материалов и порядку сборки станка. Именно полезные советы и примеры чертежей, так как изготовление чего-либо своими руками – процесс творческий; следовательно, «жестких» стандартов быть просто не может. Приведенная схема комплектации – всего лишь напоминание об .

Конструкцию токарного станка для домашнего использования целесообразно несколько упростить. Какие-то составные части можно модернизировать (видоизменить), а от чего-то и вообще отказаться. К примеру, сложной автоматики, коробки подач с ее шестернями и ЭМФ. Да и подвижный элемент задней бабки – пиноль – вряд ли имеет большое значение для самодельного токарного станка.

Выбор материалов

Встречаются разнообразные советы, в том числе, что для изготовления отдельных элементов станка можно использовать древесину в виде доски и бруса. Аргументация – такая сборка не представляет больших проблем и выполняется сравнительно быстро.

Хочется заметить, что они возникнут, но потом, и весьма ощутимые. «Деревянный» станок долго не прослужит. Проще говоря, работать он будет, но вот о точности выполнения операций придется забыть. Токарная модель оборудования даже заводского изготовления требует не только тщательной настройки, но и систематического контроля состояния. Малейшее изменение геометрии тех же салазок приведет к тому, что обработка детали превратится в «издевательство» над образцом. Древесина постоянно то разбухает, то ссыхается. О каком плавном перемещении каретки, совпадении осей центров и тому подобное можно вести речь? То же касается и станины. Динамические нагрузки быстро приведут к расшатыванию основания (рамы, стола или иной составной части).

По какому бы чертежу не производилась сборка бытового токарного станка, для изготовления всех конструктивных элементов однозначно следует использовать металлоизделия (трубы, швеллер или уголок). Сложнее – да, надежнее и долговечнее – несомненно. Все остальные варианты – пустая трата времени и усилий.

Порядок сборки станка

Изготовление любого механизма (установки, агрегата) своими руками – дело творческое. Каждый мастер ориентируется на круг задач, которые ему придется решать с помощью самодельного оборудования, наличие свободного пространства в гараже (сарае, пристройке) и так далее. Но если понять алгоритм действий, то собрать токарный станок бытового применения будет несложно. Вот некоторые самодельные образцы.

Если читателя вполне устроит простейшая модель, и нет желания тратить время на конструирование, автор предлагает обратить внимание на станок, в основе которого – электродрель. Здесь каких-либо дополнительных пояснений не требуется.

Понятно, что функционал такой установки ограничен. В первую очередь по причине того, что зажать в патроне получится лишь или сверло. По сути, токарным станком такую самоделку можно назвать условно.

А вот с изготовлением более «серьезного» оборудования стоит разобраться подробнее.

Рама стола

Необходимо определить, сможет ли имеющийся (например, в гараже) верстак выдержать дополнительную нагрузку. Если предполагает изготовить токарный станок маломощный, для обработки небольших деталей, то рабочего стола вполне хватит. При сборке рамы нужно учесть два момента.

Первый – на ножки стола необходимо наварить пятаки. Если мобильность станка не требуется, то есть его не предполагается регулярно переносить, имеет смысл выдолбить в бетонном полу ямки, установить раму и залить снова бетоном. Цель – обеспечить максимальную устойчивость конструкции в процессе металлообработки.

Второй — не следует излишне утяжелять установку использованием в качестве столешницы толстой стальной плиты, тем более что речь не идет о мощном оборудовании. Достаточно станину токарного станка приварить к раме. Прочность будет обеспечена.

Необходимо проверить соответствие верхнего среза опорной рамы горизонтальной плоскости. И только после приведения конструкции в норму этот рабочий этап можно считать законченным.

Станина

Здесь все просто – по размерам сваривается опорная рама токарного станка (швеллер или уголок).

Привод

Здесь придется выбирать один из двух вариантов:

• Если шпиндель (зажим, патрон) решено закрепить на валу двигателя, то как менять число его оборотов? А это делать придется, в зависимости от твердости обрабатываемого образца. Можно, к примеру, установить движок от швейной эл/машинки б/у (регулировка скорости предусмотрена). Только вот мощность такого токарного станка будет минимальной, следовательно, и возможности ограничены.

• Любой эл/двигатель характеризуется частотой вращения вала (ротора). Понятно, что регулярная замена движка на другой в процессе работы невозможна. Следовательно, придется подумать о том, как изменять передаточное число привода. Простейшее решение – переустановкой ремней шкивов, закрепленных на валу промежуточном, то есть использовать этот тип передачи.

«Народные умельцы», ориентируясь на такую методику, делают своими руками станки на 10 – 12 скоростей. Удобство в работе с разнородными материалами обеспечено, а заниматься поиском комплектующих, составлением схемы автоматики и ее сборкой не придется.

Есть и еще один аргумент в пользу такого инженерного решения. Основное усилие, присутствующее в станках, собранных своими руками – вдоль оси вала. А вот эл/двигателей любой модели рассчитываются на нагрузку «перпендикулярную».

Если в станке не предусматривается ременная передача, нужно быть готовым к частому его ремонту. Причина – разрушение опорных деталей движка. Существует возможность этого избежать, но такая модернизация требует отдельного рассмотрения (есть несколько вариантов) и значительно осложнит процесс конструирования.

Что учесть при сборке

Для такого регулирования целесообразно устанавливать на токарный станок двигатель мощностью в пределах 0,75 – 1,5 кВт.

Изделия коллекторного типа лучше не использовать. Особенность таких двигателей в том, что при снижении нагрузки (например, в момент отведения резца) скорость вращения ротора существенно повышается. Возможный результат спрогнозировать несложно – вылет заготовки и травмирование мастера.

Как правило, токарные станки своими руками собираются для работы с небольшими «болванками» – длиной до полуметра и диаметром не более 12 – 14 см. Для подобных моделей лучшими считаются двигатели асинхронные (рекомендуемая мощность указана). Стабильность числа оборотов будет обеспечена, да и резкие перепады величины частоты вращения исключены.

Особенности изготовления остальных конструктивных элементов

Лучше (если имеется возможность) отдельные комплектующие взять от списанного оборудования. Даже при необходимости переделки это проще, чем изготавливать с нуля. Вот некоторые варианты мы и рассмотрим.

Салазки

Выточить из прутка и сложно, и нецелесообразно. Прочность не будет соответствовать требованиям. Проще использовать готовые элементы. Например, стойки амортизаторов.

Пиноль

Нередко в самодельных токарных станках задний упор делается фиксированным. Можно использовать обычный болт, предварительно заострив торец его ножки.

Резцедержатель

Автор использовал 2 металлические пластины 4 мм. Чтобы инструмент надежно фиксировался и быстро переустанавливался, по центру нижней приваривается ось с резьбой, в верхней – отверстие соответствующего диаметра. Для зажима резца – гайка с «ручкой». Перекос верхней пластины при затягивании исключается, так как по ее углам высверливаются еще отверстия, а к нижней (под ними) привариваются вертикальные стойки (отрезки прутка). В результате «зажимная» пластина перемещается строго вниз/вверх.

Собирая токарный станок, правильнее ориентироваться на перспективу. В быту приходится обрабатывать не только заготовки из металла, но и из других материалов – пластиков, оргстекла, древесины. Вывод напрашивается однозначный – если уж своими руками и делать токарное оборудование для домашнего использования, то необходимо стремиться к его универсальности. В частности, к возможности изменения скорости вращения шпинделя в большом диапазоне.

• древесина – 700 – 2 400;
• металл – 85 – 940.

Определяясь с габаритами токарного станка, следует ориентироваться на размеры заготовок, которые предполагается обрабатывать. Конкретные рекомендации по этому пункту бессмысленны, а вот напомнить основные параметры маломощного промышленного оборудования стоит (в мм).

• Длина – 1 150.
• Ширина – 600 – 620.
• Высота оси шпинделя – порядка 180. Это позволит обрабатывать заготовки сечением до 175 мм.

Чтобы токарный станок был действительно «рабочим», перед составлением его чертежа желательно ознакомиться с основными характеристиками любительских моделей промышленного изготовления. Линейные параметры – не главное. Есть еще и такие показатели, как размер суппорта и пределы его перемещения, расстояния между центрами, скорость подачи и так далее. Это существенно облегчит выбор оптимального варианта станка для сборки своими руками.

Особое внимание следует уделить совпадению центров шпинделя (зажимного патрона) и пиноли. Их должна соединять горизонтальная прямая. Невыполнение данного условия приводит к появлению люфтов, биений заготовки в процессе металлообработки. Как результат – ее повреждение. Плохо, но не критично. Если под рукой много «железа», можно и заменить. Но вот перспектива постоянно приобретать новые резцы (а они в таком самодельном станке будут «лететь» непременно и довольно часто) вряд ли кого устроит.

В процессе сборки неизбежно возникнут вопросы, как лучше сделать своими руками «то или это». Автор советует в случае затруднения посмотреть имеющиеся в интернете фотографии токарных станков – и заводских, и самодельных. Приемлемое решение обязательно найдется.

Удачи в конструировании и металлообработке!
