Вышка тура своими руками из профильной трубы. Строительные леса своими руками

Еще в древнем Египте, когда возникла потребность в строительстве многоэтажных зданий, потребовались приспособления, при помощи которых можно было подняться строителям на необходимую высоту и работать там. Поэтому решением сего вопроса и стало создание такой строительной оснастки, как строительные леса.

Название произошло от слова «лес», поскольку строительные леса первоначально делали из деревянных балок и досок. Но деревянные леса были ненадежными, поэтому с течением времени и прогресса, леса усовершенствовались и выполнялись из различных материалов, в основном - металлов. Усовершенствование строительных лесов сделало их более надежными и безопасными для жизни строителей, работающих на высоте. Сегодня для работы на строительных лесах разработаны специальные нормы и правила.

Современные строительные леса могут обвить всю новостройку или здание, которое реставрируют, тем самым обеспечивая рабочим безопасную работу.

В данной статье описаны все возможные виды строительных лесов, собранные из различных материалов и с различными типами конструкций; рассмотрен порядок сборки лесов и вышек-туру. А также определены ГОСТы и требования к конструкциям и сборкам строительных лесов.

Строительные леса из дерева

Дерево является одним из первых строительных материалов. Именно из дерева сооружали первые леса в виде подмостков. В странах Азии леса выполняли из стволов срубленного и высушенного бамбука. Однако такие леса уступают по прочности деревянным.

Сегодня деревянные доски тоже используют в качестве лесов-подмостей для отделочных работ на малой высоте, чаще всего в пределах частного дома.

Изготовление строительных лесов своими руками из дерева

Для подмостей берут полуметровые обрезки доски (пятидесятки) 150х50 мм и отрезки тонкой доски, например, 25х100 мм. Этих размеров доски достаточно, чтобы выдержать среднестатистического человека и материалы, которые он использует для ремонтно-строительных работ. Из тонких досок формируют горизонтальный настил.

Для опор или, как их называют слеги, берут более толстые и длинные доски пятидесятки. Из толстой доски сколачивают треугольники, они служат опорами для подмостей. После опоры обшиваются тонкой доской.

Каких размеров должен быть опорный треугольник? Необходимо учитывать то, что стоящему на них должно хватать пространства. И, ко всему, не должно быть отрыва от стен под действием любого веса. Поэтому длину подмостей выбирают в промежутках от 400 до 500 мм.

Подпорки крепят к опорам под острым углом, для этого следует правильно рассчитать их длину. Верхний конец слега обрезают под таким углом, чтобы его можно было вставить внутрь треугольных опор. Нижний конец заостряется для хорошего закрепления в грунте.

Когда леса-подмостки ставят на объект, то вертикальную сторону опор прибывают к стене. Гвозди при этом не забивают по самые шляпки, чтобы после окончания работы можно было их вынуть.

Потом собирают горизонтальный настил. Доску укладывают плотно и прибивают гвоздями к опорам (теперь гвозди вбивают уже до упора).

Затем строительные леса-подмостки проверяют на устойчивость. Для избегания потери равновесия деревянных лесов, их не выводят на высоту выше 7 метров.

Видео – как сделать строительные леса своими руками

Строительные леса из металла

Одним из самых надежных и востребованных видов лесов, являются леса, выполненные из металлических труб. В качестве металла используют сталь или алюминий.

Строительные леса бывают двух типов - модульные и рамные. К разновидностям рамных относятся штыревые, флажковые леса и вышки-туры. А к модульным - хомутовые, клиновые, подвесные и непосредственно модульные или как их еще называют системные леса.

Все строительные леса выполняются в соответствии с ГОСТ 24258-88 и ГОСТ 27321-87. А хранятся в соответствии с ГОСТ 15150-69.

Как и деревянные, металлические леса требуют крепления к стене здания и вокруг здания при помощи анкеров. Если же леса не закреплять на анкерах, их можно выводить максимум на четырехметровую высоту. Причем площадка, на которой стоят леса, должна быть идеально горизонтальной, не проседать. И еще должен быть выведен сток для воды. В противном случае леса обрушатся или же опрокинутся.

Рассмотрим более подробно каждый вид строительных лесов из металла.

Флажковые строительные леса.

Этот тип лесов обладает нормативной нагрузкой до 200 кг/м2. Состоят они из стоек для горизонтального и диагонального креплений боковых рам. А также боковых рам с лестницей или без и башмаков для опоры на грунт. Составные элементы флажковых лесов выполнены из стали, размеры лесов задаёт завод-изготовитель либо заказчик. Такие леса просты в сборке и дешевы, поэтому являются одним из самых популярных и часто встречаемых видов лесов. Чаще всего их используют для отделочных и кладочных работ на зданиях с прямым фасадом.

Для крепежных элементов в конструкциях есть отверстия. Крепеж фиксируют при помощи флажка. Высота лесов не должна превышать 25 м для кладки и 40 м для отделочных работ.

Собирают флажковые леса по следующему принципу:

• Первый ярус лесов: отмеряют шаг между рамами (приблизительно 3 метра); кладут опорные доски, поверх - башмаки; в башмаки заводят рамы строго вертикально, которые соединяют стяжками и раскосами.
• Второй ярус лесов: устанавливают вертикально рамы; закрепляют их горизонтальными и диагональными стяжками; ставят горизонтальные ребра.
• Устанавливают лестницы под углом и вертикально.
• Крепят леса к зданию при помощи крепежных элементов в шахматном порядке и шаге до 4 метров.
• Повторяют сборку аналогично сборке второго яруса последующих ярусов до желаемой высоты.
• Устанавливают торцевые и продольные связи, которые служат ограждениями.

Сборка строительного леса на видео

Штыревые строительные леса.

У штыревых лесов нормативная нагрузка такая же, как и у флажковых. Леса состоят из горизонтальных элементов, которые крепят вводом штырей в трубки, приваренные к стойкам. Нижние опоры стоек заводятся в башмаки.

Новый ярус собирают поэтапно, жесткость лесам придают при помощи раскосов, которые устанавливают диагонально. Максимальная высота, на которую собираются леса – 40 м. Такие леса применяют при кладочных работах.

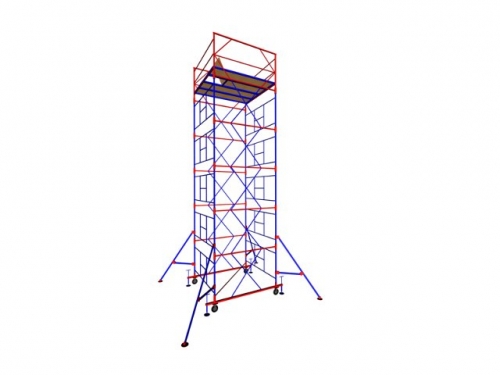

Вышка-тура

Такой тип лесов является наиболее выгодным для «быстрого» ремонта. Такие леса просты в сборке, легкие в перемещении и оптимальны по цене.

Состоят вышки-туры из рам с лестницей и основания, к которому присоединяют колеса. Если выводят ярусы на высоту более четырех метров, то к первому ярусу крепят штатные распорки. Вышки крепятся к стене здания анкерами. Максимальная высота таких вышек может достигать до 21 м.

Сборка вышки-туры происходит следующим образом:

• Выставляют раму с колесами на площадку и выдвигают опоры, предварительно подложив под них подставки.
• К основанию подсоединяют боковые рамы и закрепляют их стяжками и ребрами жесткости.
• Далее таким же образом собирают последующие ярусы.
• На верхний ярус ставят и крепят настил, страховку и стяжки для ограждения.

Клиновые строительные леса

У клиновых строительных лесов нормативная нагрузка достигает 300 кг/м2. Такое название лесов произошло от стальных клиньев, которые выполняют функции фиксаторов и не позволяют произвести саморасклинивания благодаря своей форме. Клинья вбивают молотком. Такое строение лесов считается более надежным и способно вынести большую нагрузку. Высота, на которую поднимают клиновые леса, достигает 40 м. Клиновые леса используют в судостроении и авиастроении, их применяют как временные конструкции.

Хомутовые строительные леса

У данного типа лесов нормативная нагрузка достигает 250 кг/м2. Эти леса считают одним из самых первых. Название их произошло от хомутов, которыми соединяют элементы лесов.

Такие леса сложно собрать, но высота вывода их составляет 80 метров. Хомуты бывают глухие и поворотные, стягиваются при помощи болтов. Хомутовые леса предоставляют доступ к любой конструкции.

Когда высота здания, его конструкция и прочие причины не дают возможность установить леса, используют подвесной вариант. Применяются подвесные леса при реставрационных работах.

По прочности и надежности эти леса не уступают хомутовым. Для опоры данного типа лесов используют перекрытие здания. Леса встраивают в консоли, находящиеся между перекрытиями.

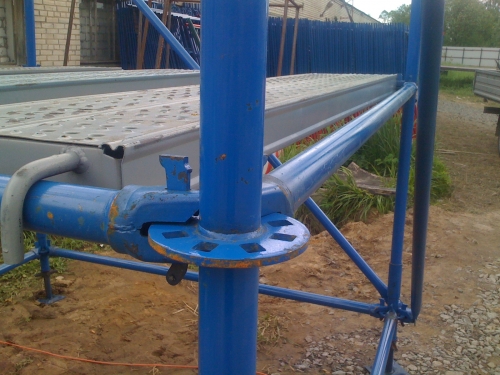

Модульные леса

При помощи модульных лесов, второе название - системные, можно образовать конструкцию любой формы. Элементы лесов соединяются при помощи клино-дисковым или чашечным креплением. Связи и ригели этих лесов снабжены вилообразным замком, который входит в дисковый замок опоры, и запирается клином.

Ригель лесов с чашечным соединением крепится так, в стойках есть приваренные на определенной высоте стальные чашки, в которые помещаются Т-образный замок ригеля, сверху замок фиксируется клиновой гайкой.

Модульные леса выполняются из стальных оцинкованных труб диаметром 48 мм. Опоры бывают с квадратным основанием, винтовые и колесные. Максимальная высота лесов достигает 60 м, они крепятся к стене анкерами.

Выбор типа строительных лесов

Когда становиться вопрос о выборе того или иного типа строительных лесов, то следует подумать, в каких целях эти леса будут применять. Первым делом следует оценить объемы работ, время их сдачи, присутствуют ли площадки для расположения лесов, какой конструкции здание и прочее.

Для отделочных и кладочных работ на малой высоте вполне могу подойти рамные леса, если же высота значительная, то лучше использовать штыревые или хомутовые леса. Также следует учитывать грузоподъемность каждого типа лесов.

Если фасад здания сложной геометрической формы, имеет выступы, арки или купол, то лучше всего выбрать хомутовые или клиновые леса.

При выборе лесов также стоит учитывать их стоимость, которая зависит от типа конструкции, размера, грузоподъемности и материала. Сэкономить можно, если качественно рассчитать их потребность или скомбинировать несколько видов лесов.

Но самым важным фактором при выборе лесов - это безопасность рабочих, поэтому необходимо испытывать леса на прочность до начала работы, требовать в них наличие удобных лестниц и страховочных бортиков, а также проверять на надежность узлы крепления.

В середине 20-го века, в строительстве использовались шаткие строительные леса, и рабочие боялись, а часто и отказывались работать на больших высотах, так как ни одно строительство многоэтажного здания не обходилось без несчастных случаев, часто со смертельным исходом. На сегодняшний день, работа строителя-высотника стала более безопасной и во многом благодаря современным типам строительных лесов, которые, с точки зрения конструктивности, представляют собой каркасную систему, которая изготовлена из стандартных металлических и деревянных элементов.

Для того чтобы воспользоваться лесами в собственных целях, не обязательно их приобретать в собственность. Есть возможность обратиться в специализированные организации в своём регионе, которые сдают в аренду строительные леса. Они предоставят вам разборные леса, так как их можно использовать многоразово.

1. Строительные леса из дерева

• Штыревые строительные леса
• Вышка-тура
• Клиновые строительные леса
• Хомутовые строительные леса

Что из себя представляют строительные леса

Строительные леса - это вспомогательные конструкции, носящие временный характер, и которые сооружают для выполнения строительных и монтажных работ. Строительные леса необходимы для размещения рабочих, строителей, а так же строительных материалов на стройке. Они применяются и снаружи, и внутри строящегося объекта. Строительные леса похожи на паутину, которая обволакивает новостройку или здание, над которым ведутся реставрационные работы. Благодаря современным строительным лесам рабочие и строители работают в более безопасных условиях, с минимальным риском для здоровья и жизни.

Разновидности строительных лесов

В зависимости от того, из чего изготовлены конструктивные элементы строительных лесов, они бывают деревянными и металлическими, а исходя из способа крепления между собой функциональных элементов, строительные леса бывают:

Клиновые строительные леса, в которых составные элементы соединяются посредством клинового фиксирования. Строительные леса такого типа достаточно надёжные и могут выдерживать большие нагрузки, но в то же время, их можно очень быстро разобрать. Леса клинового типа рекомендуются при таких строительных работах, во время которых планируется использование тяжелых узлов и материалов.

Рамные строительные леса, здесь главным составляющим элементом является жёстко выполненная рама. Такие леса предназначены для выполнения штукатурных или покрасочных строительных работ. В рамных строительных лесах рама связана с горизонтальными стойками и с диагональными связями при помощи узловых соединений. Изготовление лесов такого типа обойдется вам достаточно дешево.

Штыревые строительные леса. В этих лесах узлом соединения служит штырь. Их можно очень быстро смонтировать или демонтировать, поэтому они очень популярны среди строителей.

Хомутовые строительные леса, наоборот, предназначены для выполнения работ на объектах с очень сложной конфигурацией. Строительные леса такого способа крепления, являются профессиональным оборудованием, для изготовления которых все значимые параметры: размеры и высота рабочей зоны и расстояния между ярусами, а так же шаг стоек, необходимо подбирать в соответствии с индивидуальными характеристиками данного объекта.

Возможно ли сделать строительные леса самостоятельно? Для этого давайте подробнее рассмотрим способы монтажа каждого из видов строительных лесов.

Строительные леса из дерева

Древесина, дерево, как знаете, является одним из древнейших строительных материалов, и соорудить из него строительные леса неплохого качества вполне возможно. Однако они больше подойдут для отделочных работ, не выше трехэтажного частного дома.

Подмости из дреревесины, изготовляются из обрезок 50-и сантиметровой доски размером 1,50х5 см, отрезков более тонкой доски (например, 2,5х10 см), и доски нужной длины для горизонтального настила. Для опор понадобятся две длинные доски, наподобие бруса, на них можно крепить все составляющие подмостей. Из обрезков 50-и сантиметровой доски нужно сколотить треугольные опоры для этой конструкции, затем обшить их более тонкой доской.

Каких же размеров должны быть треугольные опоры? Они должны обеспечить достаточное пространство для стоящего на них строителя и исключить возможность отрыва от стены/опоры. Поэтому, длина подмостей должна составлять от 40 до 50 см, так чтобы ступни ни в коем случае не провисали за пределы подмостей. Подпорки будут крепиться к опорам, обязательно, под острым углом. Верхнюю часть (под названием слег) нужно обрезать под таким углом, чтобы можно было вставить её вовнутрь треугольной опоры. А вот нижняя часть должна быть заостренной для прочного закрепления в грунте.

Когда леса-подмости будут выведены до необходимого уровня, с помощью гвоздей или саморезов, нужно будет прикрепить вертикальную сторону треугольных опор к стене, при этом (если использовать гвозди), не вбивая их по самую шляпку, поскольку после окончания монтажных работ их придется вынимать и демонтировать леса. Приставляя лестницу, друг за другом поднимаем, устанавливаем, а затем и прибиваем к опорам соответствующие доски настила, в этом случае гвозди нужно вбить до упора, от этого может зависеть ваша безопасность.

Перед тем, как приступить к строительно-отделочным работам, необходимо убедиться в устойчивости строительных лесов. Их можно возводить в высоту, не превышающую семь метров, если построить конструкцию выше указанного расстояния, то о своей безопасности можете забыть. Строительные леса такой конструкции можно строить и из бамбука. Так принято делать в странах Азии, поскольку там это растение более распространённое, чем древесина. При этом прочность изделий из бамбука на порядок выше изделий из дерева.

Металлические строительные леса

В современном строительстве, в особенности многоэтажных домов, применяют строительные леса, выполненные из стальных и алюминиевых труб. Они изготавливаются промышленным способом. К рамным строительным лесам относятся вышки-туры, флажковые и штыревые леса, а к модульным относятся подвесные, клиновые, модульные системные и хомутовые леса.

Перед тем, как приступить к монтажу строительных лесов из металла, нужно подготовить площадку, на которой будут выстраиваться леса, она должна быть хорошо утрамбована для большей устойчивости конструкции. Нужно так же обязательно организовать отвод дождевых вод, в противном случае вода может подмыть несущие стойки, и конструкция может обрушиться или опрокинуться.

Рамные (флажковые) строительные леса

Рамные (флажковые) леса имеют нормативную нагрузку в 200 кг/м2.

Их конструкция состоит из стальных рам, стойки для (горизонтальных и вертикальных) креплений, боковых рам и так называемых “башмаков” для опоры на грунт.

Как говорилось выше, этот тип лесов достаточно популярен среди строителей из-за низкой цены и простоты монтажа. Такие леса предназначены для зданий с прямыми фасадами, где производятся кладочные и отделочные работы. Максимальная высота сборки таких лесов составляет 50м.

Перед тем, как приступить к установке рамных строительных лесов, нужно как следует обдумать план их построения и схему расположение ярусов с лестницами, выяснить виды и необходимое количество конструктивных элементов строительных лесов.

Сборка рамных лесов происходит следующим образом:

На подготовленной площадке отмеряют отрезки длиной 3 м и выкладывают опорные доски – лежни, а сверху на них устанавливают стальные башмаки. В них устанавливаются рамы, которые образуют первый ярус лесов. Их соединяют раскосами и стяжками, затем устанавливают второй ярус. Для укладки настилов выставляются ригели. С первого до последнего яруса диагональные стяжки нужно установить в шахматном порядке. А лестничные конструкции нужно расположить под углом, чтобы рабочие могли подниматься и по вертикальным лестницам, встроенным в сами рамы, и по наклонным лестницам, что намного удобней.

Штыревые строительные леса

Штыревые строительные леса имеют нормативную нагрузку 200 кг/м2.

Их монтаж тоже достаточно прост, как и у рамных строительных лесов. В них горизонтальные элементы прикрепляются вводом штырей в полые трубки-проушины. Каждый уровень собирается поэтапно. Раскосы, здесь устанавливаются диагонально, что придается им большую жесткость.

Максимальная высота штыревых лесов может быть 40 метров. Их также применяют при производстве кладочных работ, и для отделки.

Вышка-тура

Вышка-тура имеет нормативную нагрузку 200 кг/м2.

В эти конструкции предназначены для периодических ремонтных работ разной сложности. Вышка-тура собирается из готовых рам, которые снабжены лестницей. Их основание стоит на колесах. Вышка-тура имеет две, три горизонтальные площадки. У верхней имеется откидной люк для подъема и спуска. Высота вышек-тур бывает от 4 до 21 метров, что зависит от количества ярусов. Каждый ярус имеет высоту около 2-х метров. Их можно отнести к передвижным строительным лесам. Благодаря колёсам, их можно перемещать на другое место без разборки, при условии, что поверхность передвижения должна быть ровной.

Клиновые строительные леса

Клиновые строительные леса имеют нормативную нагрузку 200-300 кг/м2.

Эти более сложные устройства. Составляющие элементы этих лесов можно зафиксировать стальными клиньями, которые вбивают молотком. Это достаточно надежные леса по сравнению с рамными и штыревыми. Максимальная высота строительных клиновых лесов около 40 м.

Хомутовые строительные леса

Хомутовые строительные леса, пожалуй, являются одним из первых типов строительных лесов. Все их конструктивные элементы соединяются при помощи поворотных и глухих хомутов. Однако они достаточно сложные в сборке.

Исходя из выше сказанного, становится понятным, что единственным видом строительных лесов, которые можно приготовить собственными руками, являются деревянные строительные леса. Не смотря на то, какие строительные леса вы выберете,не забудьте позаботиться о своей безопасности,сетка фасадная как раз будет кстати. Выполненная из полиэтилена высокой прочности онане только сделает безопасней строительные леса, но также и облагородит ихвнешний вид.

Перед тем как сделать строительные леса своими руками, оцените все достоинства и недостатки данного сооружения. Такие самодельные вспомогательные сооружения на стройке хоть и помогают сэкономить деньги, но их безопасность и практичность остаются под вопросом. В нашей статье мы расскажем, как сделать деревянные строительные леса, и проведём сравнительный анализ традиционных инвентарных лесов и этих сооружений.

На фото строительные леса своими руками

Способы сооружения

Изготавливая самостоятельно временные конструкции, можно соорудить несколько типов вспомогательных изделий, которые будут отличаться как по назначению, так и по используемым для производства материалам. В зависимости от области использования самодельные строительные леса делятся на:

• сооружения для ремонтных и отделочных работ с небольшой нагрузкой на настил;
• изделия для выполнения кладочных работ с большой грузоподъёмностью.

В зависимости от материалов леса собственноручного производства бывают:

• металлические;
• деревянные.

Мы рассмотрим процесс изготовления каждого вида лесов отдельно. Но в любом случае наибольшее внимание необходимо уделять безопасности вспомогательных сооружений. Если процесс изготовления лесов был выполнен по всем правилам, то в надёжности и функциональности лесов можно не сомневаться. Перед тем как изготовить строительные леса своими руками, нужно изучить нормативную документацию, ведь этот вид временных сооружений обязательно должен соответствовать ГОСТам и СНиПам.

Конечно, вы можете купить самодельные строительные леса, но так вы не сможете быть уверены на все 100 % в качестве материалов, используемых для сборки лесов, в их надёжности и соответствии требованиям действующих нормативных документов.

Строительные леса своими руками из дерева

Самое важное при изготовлении деревянных строительных лесов – это соблюдение вертикальности стоечных элементов или нужного угла наклона при изготовлении невысоких сооружений из досок. В любом случае делая строительные леса из досок своими руками, необходимо придерживаться этого правила. Только так вы можете быть уверены в устойчивости и безопасности сооружения.

На фото строительные леса из досок своими руками

Для изготовления вертикальных несущих элементов таких конструкций лучше взять доски толщиной 4 см. Но при использовании бруса 100х100 мм сооружение получится намного прочнее и надёжнее. Чтобы изделие было устойчивым и не могло случайно сложиться в ходе эксплуатации, лучше использовать двойные диагональные связи в каждом пролёте. Диагонали лучше монтировать так, чтобы они были зафиксированы сразу к нескольким стойкам и к стенам объекта.

Самодельные деревянные строительные леса имеют одно неоспоримое преимущество – материал лесов может использоваться для других целей после разбора сооружения. Но не забывайте, что аренда строительных лесов позволит вам сэкономить свои деньги и время, а также получить максимально прочное, устойчивое и безопасное сооружение, полностью соответствующее всем требованиям нормативной документации.

Пошаговая инструкция по сборке деревянных лесов

Прилагаемые чертежи на строительные леса из дерева, возводимые своими руками, поможет вам лучше разобраться в процессе. Работы ведём в таком порядке:

Как сделать строительные леса своими руками из дерева, мы уже разобрались, осталось подсчитать расход материалов. Конечно, в каждом конкретном случае расчёт должен вестись с учётом габаритов временного сооружения. Чтобы вы имели представление о количестве материалов, мы приведём расчёт для сооружения размерами 300х200х40 см. Итак, вам потребуется 6 метров обрезной доски сечением 20х4 см для сборки рабочего настила, а также 36 м бруса сечением 150х100 мм для изготовления опорных стоек. Затем мы можем подсчитать общую стоимость самодельных лесов, исходя из цены одного кубического метра древесины.

Видео о том, как построить строительные леса своими руками, поможет вам лучше разобраться в процессе сборке.

На фото строительные леса своими руками из дерева

Строительные леса своими руками из труб

Чтобы выполнить данный вид вспомогательных сооружений своими руками, необходимо использовать стальные трубы диаметром 4-6 см с большой толщиной стенки. Для соединения трубчатых элементов в одно сооружение можно использовать хомутовые крепежи. Подробные чертежи на строительные леса своими руками из труб можно найти в интернете.

Обычно самодельные временные сооружения из стали получаются высотой не более 6-8 м, поскольку возникают трудности с покупкой и доставкой длинной трубы на место монтажа. Незначительная высота – это, пожалуй, главный минус, который имеют строительные леса из металла, изготовленные своими руками. Если вам нужно выполнять работы на высоте, то намного проще купить или взять в аренду готовые заводские строительные леса.

Чертежи на строительные леса своими руками

Изготовление строительных лесов своими руками оправдано лишь при сооружении небольшого загородного дома, дачи или коттеджа. Для профессиональных застройщиков и крупных строительных компаний наиболее целесообразно приобрести готовые комплекты вспомогательного оборудования, которое будет отличаться прочностью, надёжность и безопасностью, и самое главное – может многократно использоваться.

Также металлические строительные леса своими руками можно сварить, а не скрепить на хомутах. Однако в этом случае вы проигрываете. Во-первых, сооружение нельзя разбирать на хранение или для перевозки на новое место. Во-вторых, полученная жёсткая конструкция лесов не может корректироваться под особенности строящегося объекта: нельзя поменять высоту настила, изменить шаг стоек.

Но если вы собираетесь делать рамные строительные леса своими руками, то сварка может понадобиться для изготовления рамных элементов конструкции. Также в сети вы можете найти чертежи, объясняющие, как делать штыревые строительные леса своими руками.

Что выбрать?

Чтобы понять, что лучше, строительные леса своими руками или готовые традиционные временные сооружения, нужно знать особенности строящегося объекта и назначение лесов. Если требуется возводить большое сооружение, будет работать большая бригада рабочих, а нагрузки на настил предполагаются значительные, то намного лучше и безопаснее использовать заводской комплект вспомогательных сооружений. Тем более что строительные леса в аренду позволяют также сэкономить деньги, как и сооружения, выполненные своими руками.

Строительные леса из поддонов своими руками

Устройство строительных лесов своими руками: преимущества

• Экономия. Комплект готовых лесов стоит как минимум 150 руб. за квадратный метр оборудования. Самодельные леса обойдутся намного дешевле, особенно если у вас есть материалы для их изготовления.
• Если вам требуются временные сооружения для одноразового использования при возведении собственного дома, то строительные леса для дачи, изготовленные своими руками, станут лучшим вариантом.
• Более прочные строительные леса своими руками можно сделать из профильной трубы. Однако это оправдано только при наличии у вас материалов. Специально покупать трубу и делать из неё леса не выгодно, тем более что всегда можно взять подобное оборудование в аренду.
• Ещё одной возможностью сэкономить может стать покупка готовых самодельных лесов. Например, есть отзывы, что армянские строительные леса своими руками отличаются приемлемой ценой и отменным качеством.

Недостатки самодельных лесов:

По предложенным фото можно понять, как сделать строительные леса своими руками. Но давайте перечислим все недостатки таких вспомогательных сооружений:

• Заводские леса монтируются и демонтируются за пару часов. На сборку самодельных лесов может уйти целый день.
• Сложности при сооружении лесов своими руками говорят не в их пользу. В традиционных сооружениях из стали все узлы просчитаны и продуманы до мелочей. Кроме этого прилагается подробная инструкция сборки.
• Вес деревянных самодельных лесов намного больше, чем у стальных готовых сооружений.

Как сделать строительные леса своими руками (видео):

Рост человека меньше высоты дома, поэтому выполнить кладку стен или отделку фасада без лесов или подмостей невозможно. Эти конструкции позволяют безопасно вести работы на высоте и дают возможность всегда иметь под рукой запас расходных материалов.

У строителей есть собственная терминология, используемая для обозначения подобных приспособлений.

Лесами они называют сооружения достаточно протяженные и высокие. Подмостями «козликами» обычно именуют невысокие переносные столы, на которых могут разместиться не более двух человек.

Если вам предстоит кладка стен, утепление, ремонт или отделка фасада, то заранее подумайте о том, какие леса или подмости потребуются для работы. Мы со своей стороны расскажем о том, как сделать строительные леса своими руками прочными и устойчивыми, сэкономив немалые деньги на их аренде.

Варианты конструкций строительных лесов

Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:

1. Вертикальные стойки (воспринимают рабочую нагрузку и передают ее на грунт).
2. Стяжки диагональные и горизонтальные (обеспечивают пространственную жесткость каркаса).
3. Перемычки (короткие боковые элементы лесов, на которые укладывается настил).
4. Настил (сбитые между собой доски, служащие рабочий площадкой для строителей).
5. Упорные укосы (предохраняют леса от опрокидывания).
6. Перила (защищают рабочих от падения).
7. Лестницы (служат для подъема и спуска с рабочих площадок).

Материалом для сборки подмостей и лесов традиционно служит древесина или металл . Деревянная конструкция дешевле стальной, но выдерживает не более двух-трех повторных сборок. После этого она годится только на дрова.

Строительные леса из металла в несколько раз дороже деревянных, но не имеют ограничений по количеству циклов использования. Они легко демонтируются и переносятся на новое место. Их конструкция позволяет по ходу работы наращивать дополнительные ярусы, увеличивая рабочую высоту.

Если в ваши планы входит строительство нескольких жилых зданий и хозпостроек, то лучше сделать самодельные леса из профильного металла. Если же высотные работы будут вестись только один раз и на одном объекте, то выгоднее собрать конструкцию из брусьев и досок.

Особенности изготовления деревянных и металлических лесов своими руками

Перед началом заготовки деталей для сборки, следует сделать схематический чертеж и проставить на нем основные размеры конструкции.

Фантазировать здесь не нужно, поскольку строительной практикой уже определены оптимальные габариты лесов:

• максимальная высота конструкции — 6 метров;
• расстояние между стойками от 2,0 до 2,5 метров;
• ширина рабочего настила – 1 метр.

Эргономикой установлено, что максимальная производительность достигается в том случае, когда руки строителя во время работы находятся на 30-40 см ниже уровня груди. Поэтому перемычки для установки первого настила нужно разместить на высоте 40-50 см от уровня земли. Это избавит вас от необходимости сколачивать низкие строительные подмости.

Крепления под настил второго уровня лучше предусмотреть на высоте 180-200 см. Третий настил ставится на уровне 360-400 см.

Если вы решили сделать конструкцию из досок, то заранее купите следующий набор пиломатериалов и крепежа:

• Для нарезки стоек и упорных раскосов – брус сечением 10х10 см или доски шириной не менее 10 см и толщиной 5 см.
• Распорки, стяжки и перила можно изготовить из обрезной доски «тридцатки».
• Для настила и перемычек, на которых он будет лежать, потребуются доски толщиной 4-5 см.

Выбирая между гвоздями и саморезами, следует помнить о том, что гвозди труднее вынимать при разборке лесов. Саморезы, напротив, быстро выкручиваются из древесины шуруповертом. Однако, они хуже гвоздей работают на излом, поскольку изготовлены из хрупкой каленой стали. Поэтому для изготовления небольших лесов можно порекомендовать использование гвоздей, а для протяженных и высоких конструкций – саморезы.

Строительные леса из досок собирают в таком порядке:

• на ровной площадке параллельно друг другу раскладывают 4 стойки из бруса или доски, обрезанных «в размер» по высоте лесов;
• стойки связывают горизонтальными перемычками, на которых будет уложен рабочий настил;
• две полученные рамы «лесенки» ставят вертикально одну против другой и соединяют их диагональными и горизонтальными стяжками;
• на горизонтальные перемычки ставят настил из досок и крепят его;
• леса фиксируют на двух боковых укосах-упорах;
• на стойки прибивают перила, приставляют и фиксируют лестницу для подъема.

Если есть необходимость в установке двух и более секций деревянных лесов, то между собой их можно связать широкими отрезками досок, набив их на соседние стойки. Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

1. Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
2. Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
3. Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
4. Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
5. 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

• к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
• к стойкам приваривают горизонтальные перемычки;
• в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
• сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
• концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
• затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
• стяжки фиксируют к стойкам болтами и затягивают гайками;
• на стойках и перилах сверлят отверстия под болтовые соединения;
• к отрезкам труб приваривают пластины (подпятники);
• собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
• на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Сложно без лессов выполнять строительные работы, особенно, если производить их необходимо на большой высоте. Конструкция поможет безопасно взобраться на возвышение, сделать все необходимое, поставить рядом материалы, которые помогут в деле. Брать в аренду строительные лесса из профильной трубы неудобно, так как это постоянно будет тянуть средства, что некоторым может не понравиться. Как вариант, лесса можно сделать своими руками. Они будут выполнены как удобно хозяину, обеспечат возможность подниматься на желаемую высоту.

Виды лессов

Существует несколько разновидностей лессов, которые вполне можно сделать самостоятельно. Для изготовления подойдут металлические трубы, можно добавлять в конструкцию доски. Если делать все из дерева, получится гораздо дешевле металлических. Но такие установки не смогут выдерживать значительную нагрузку, есть вероятность надлома при большом весе, установленном на них.

По времени, каркас из металла будет выполняться дольше, но постепенно затраты на его изготовление будут перекрыты надежной службой. Если нужно конструкцию можно будет разобрать, перестроить. Кроме деревянных, имеются и другие виды лессов:

1. Хомутовые. Приоритетно, их используют для работы со зданиями, имеющими сложную конфигурацию. Собрать такие изделия проблематично, но есть вариант изгибать их, как того требует необходимость.

2. Клиновые. На них можно укладывать значительную массу.

3. Штыревые. Их достаточно просто собрать-разобрать. Они пойдут для мелких строительных работ, не требующих серьезной подготовки.

4. Рамные. Их преимущество в легкости, простоте сборки. Собрать их можно очень высокими, до 50 метров. Выдержать они смогут около 200 кг на каждый метр поверхности основания. В стройке их используют чаще всего, потому как сделать их своими руками несложно.

Важно: строительные лесса, сделанные своими руками из профильной трубы , не стоит подвергать значительным нагрузкам. Вдвоем становиться на них не рекомендуется.

Изготовление лессов

Сделать лесса из труб вовсе несложно. Для этого необходимо подобрать требуемые элементы, соединить их в правильной последовательности. Чтобы работа проходила быстрей, рекомендуется заранее приобрести и подготовить требуемые части. После нужно будет только проделать определенные действия с ними и соединить в одну конструкцию.

Материалы для изготовления лессов

Чтобы изготовить лесса, чертежи которых приведены в материале, нужны стальные стойки и рамы. Подставку для ног делают из досок. Можно сделать из алюминия, но выдержать получится меньшую нагрузку. Рекомендованная высота одной секции составляет 150 см, по ширине удобней всего делать около метра. Длина будет составлять 1,5-2 метра. По высоте, делать леса необходимо в зависимости от высоты дома.

До начала сбора конструкции, необходимо приобрести материалы для изготовления. Нужны будут:

1. Профили длиной по 1,5 м и сечением 3х3 см. Они подойдут, чтобы сделать вертикальные грани.
2. Трубы по диаметру 15 мм, которые послужат для сооружения распорок.
3. Профиль для соединительных элементов. Сечение 2,5х2,5 см. На эти элементы будет осуществляться опора настила.
4. Лестница. Можно вставить готовую, но если нет, выполнить ее можно тоже из профиля.
5. Болты, гайки и шайбы, которыми будет закрепляться каждый элемент. Саморезы, чтобы соединить ими деревянные части.

Для работы использовать нужно будет сверло, болгарку или ножовку по металлу, сварку. Соединения можно производить, делая в необходимых элементах резьбу. Земля в месте установки должна быть хорошо утрамбована, чтобы не возникало перекосов в процессе изготовления. Если работа проходит в дождь, стоит подумать над изготовлением водоотвода. Земля под лессами будет крепкой, никакой опасности для людей на высоте возникать не будет.

Важно помнить, что даже минимальное шатание в местах соединений частей приводит к сильному наклону элементов повыше и стройка может замедлиться по причине невозможности подняться на высоту. Потому все элементы должны соединяться надежно, качественно.

Сбор лессов

Собираются строительные лесса в следующем порядке:

1. Вначале необходимо нарезать заготовки: диагональные части, скрепляющие конструкцию, по 2 метра. Их нужно надрезать по краям и сплющить примерно 6-7 см. Горизонтальные элементы – по 1 метру.

2. 2 стойки, располагающиеся по вертикали, соединяются с помощью распорок. Находиться они должны строго горизонтально.

3. Горизонтальные части соединяются с помощью стяжек, на расстоянии примерно 30 см. Потом туда будут укладываться доски.

4. Соединительные части закрепляются.

5. На опорах необходимо проделать отверстия для болтов.

6. Конструкция собирается полностью, с досками. Деревянные элементы соединяются саморезами. Схемы помогут понять, что и как делать.

Имеет смысл покрыть подмости краской, чтобы они прослужили дольше. Если конструкцию планируется часто разбирать-собирать, можно соединять элементы с помощью переходников. Необходимо нарезать трубы 3х3 см по 10 см. В них вставляется кусок профиля 2,5х2,5 см и элементы свариваются.

Многие задумываются, стоит ли самостоятельно делать строительные лесса. С одной стороны, эта конструкция громоздкая, придется искать место для хранения всех частей. Если делать все из дерева, можно просто разобрать части, но это долго. Деревянные лесса соединяются только гвоздями, не саморезами. Доски будут целыми после работ, их можно использовать в других нуждах.

С другой стороны, если работы по строительству будут производиться часто, а высота на уровне второго этажа и дальше, здесь не обойтись без собственных лессов.
