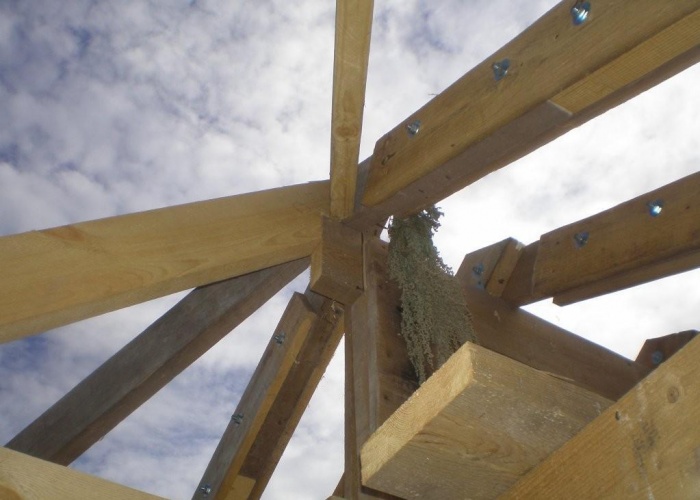

Соединительные элементы стропильной системы многощипцовой крыши. Многощипцовые крыши устройство стропил

Многощипцовая крыша - это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Особенности конструкции

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов , устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

• фронтоны и фронтонные свесы;
• ендовы, образующиеся при сопряжении щипцов;

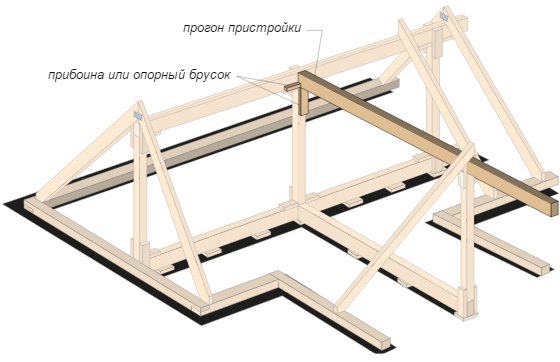

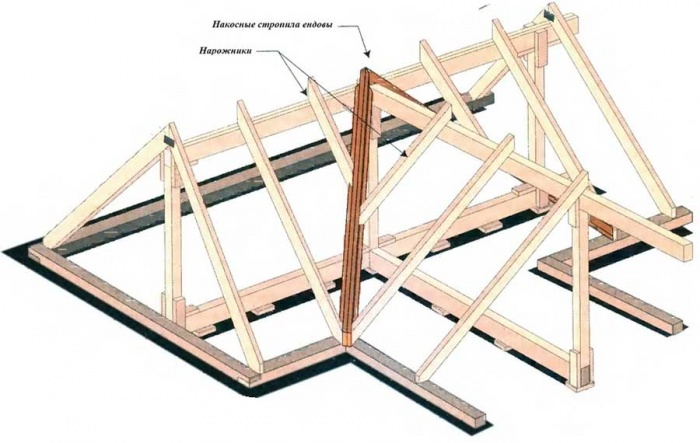

Схема стропильной системы простой многощипцовой крыши:

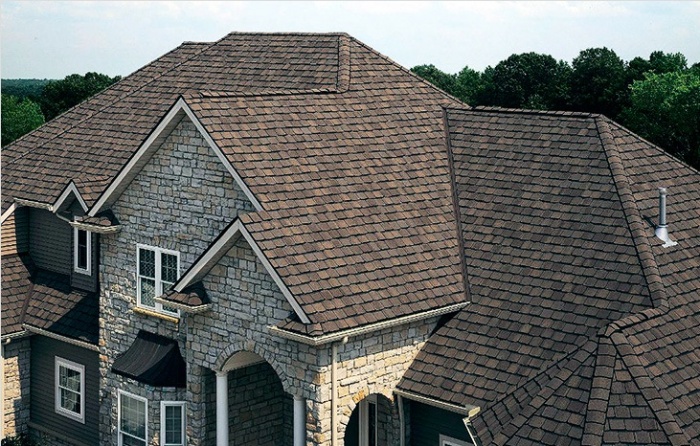

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

• оригинальные, неповторимые, изящные формы крыши;
• идеальное сочетание со строениями любых архитектурных форм;
• сбалансированная стропильная система;
• возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
• отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
• надёжность, прочность, долговечность конструкции;
• соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

Несмотря на серьёзные недостатки сложной архитектурной формы, эстетичный, оригинальный, презентабельный вид и эксплуатационные характеристики многощипцовой крыши по праву заслуживают похвалу и внимание владельцев частной собственности.

Среди различных типов кровель самой красивой и в то же время непростой в реализации по праву считается многощипцовая конструкция. В нашу страну она пришла из Европы, где люди издавна питали любовь к квадратным домам и зданиям с большим количеством углов. Мудреная стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.

Преимущества и недостатки

Те застройщики, которые предпочитают минимализм и практичность, вряд ли оценят сложные ломаные линии столь дорогостоящей крыши, тем более что ее основная функция аналогична более скромным одноуровневым образцам. Эстеты и ценители изыска, для которых декоративные характеристики важны не меньше функциональных, наоборот, используют любую возможность для обустройства такой архитектурной композиции в своем жилище.

Возведение многощипцовой крыши - дорогостоящий и трудоемкий процесс

Несмотря на то что с не меньшим успехом можно обойтись более простым строительством кровельной системы, было бы ошибочно считать, что у крыши со множеством щипцов есть лишь одно достоинство – красивый дизайн, это не совсем так. Не считая выдающихся декоративных особенностей, такая конструкция имеет ряд положительных моментов, а именно:

• Длительный эксплуатационный период, достигающийся балансом стропильной системы, благодаря которому крыша способна выдержать внушительную нагрузку .
• Возможность планирования дополнительного пространства внутри дома за счет чердачного или мансардного помещения, где можно оборудовать спортзал, биллиардную или оранжерею.
• Практичность, выраженная в естественном удалении осадков. За счет наличия наклонных поверхностей (иногда их уклон достигает 90 градусов) снег и дождевая вода, а также опавшие листья, ветки и другой мусор не задерживаются на поверхности кровли и самостоятельно отводятся из нее.

Для строительства лучше привлечь бригаду профессиональных кровельщиков

Если говорить о недостатках рассматриваемого объекта, то они скорее условны, ведь для состоятельных домовладельцев эти минусы не будут иметь существенного значения. Как вы понимаете, речь идет о дороговизне проекта, больших расходах на материалы и высокой оплате труда строительной бригады из-за сложности работ. Мы не зря упомянули о необходимости привлечения к строительству многокомпонентной кровли специалистов высокого профессионального уровня, ведь ее возведение своими руками без соответствующей квалификации трудновыполнимо и весьма рискованно. Если же вы уверены в своих силах и владеете всеми практическими навыками в данной сфере, можете смело приступать к реализации задуманного.

Основные элементы наружной конструкции

Итак, все «за» и «против» взвешены, уверенность в своих интеллектуальных и физических возможностях присутствует, значит, вы готовы к выполнению сложного процесса своими руками. Наиболее простым вариантом конструкции со множеством щипцов принято считать объединение в единое целое пары двускатных сооружений, пересекающихся под прямым углом в виде креста (при верхней проекции).

Теперь перейдем к терминам, обозначающим отдельные участки кровли:

• щипцы , на языке профессионалов – не что иное, как верхушки стены без карниза (в отличие от фронтона), формирующие основу для двух скатов крыши;
• ендова – место стыковки двух плоскостей, образующее внутренний угол;
• ребро – наружный угол, сформированный на месте стыка двух скатов. Горизонтальное верхнее ребро плотники называют коньком.

Обратите внимание на то, что ендовам уделяют особое внимание, ведь они должны справляться с высокой нагрузкой, обусловленной скоплением атмосферных осадков . Даже малейшие просчеты на данном участке чреваты протечками и, как следствие, преждевременным разрушением кровли.

Стропильная система

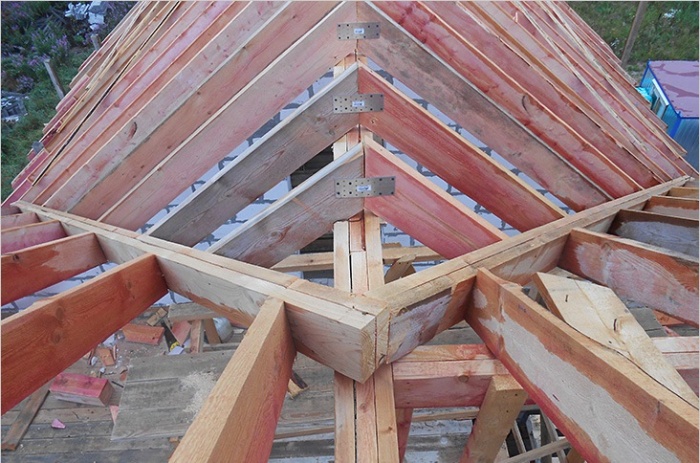

Система стропил у многощипцовой крыши собирается из множества обязательных элементов, которые устанавливаются в строго определенном выверенном порядке, и в этом состоит ее основная сложность.

Основу системы составляют:

Малейшее нарушение строительной технологии, как правило, оборачивается серьезными неприятностями, устранение которых если и возможно, то неизбежно влечет за собой существенную трату временных и финансовых расходов. Сразу же обращаем внимание людей, решившихся осилить строительные этапы своими руками на то, что эта сложная конструкция может потребовать сочетания висячих и наклонных стропил.

На практике для изготовления стропил применяют высушенные и обработанные антипиренами и антисептиками брусья такого же сечения, что и у мауэрлата (150 х150 мм или 100 х150 мм), который, в свою очередь, равномерно распределяет нагрузку с кровли на стены дома. Верхние части стропил соединяют коньковым прогоном. Очень важно выдержать оптимальную влажность древесины (максимум 20%) .

Этапы строительного процесса

Для устройства многощипцовой крыши своими руками потребуется план выполнения работ, отступать от которого категорически не рекомендуется. Теперь перейдем непосредственно к этапам строительства:

1. В первую очередь необходимо снять размеры дома.
2. Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.

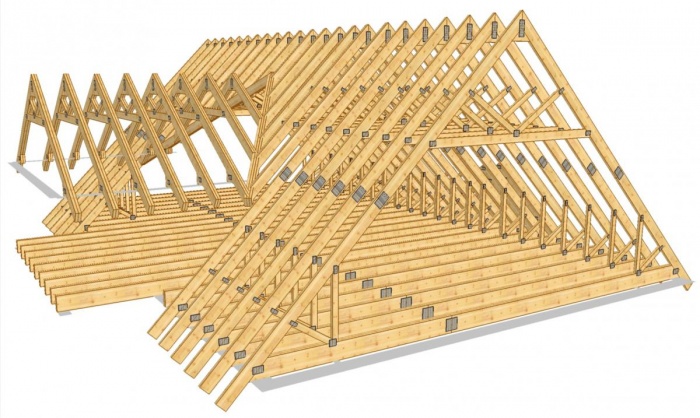

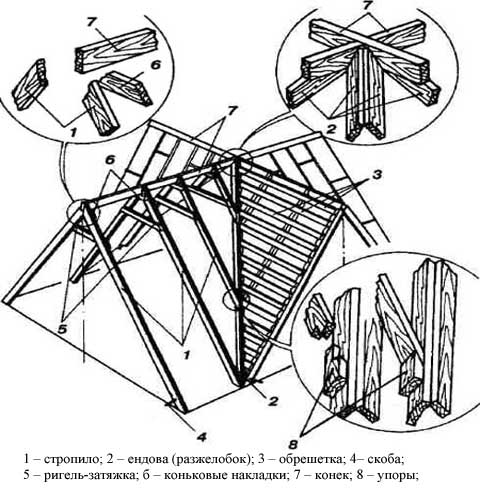

Чертеж стропильной системы многощипцовой крыши

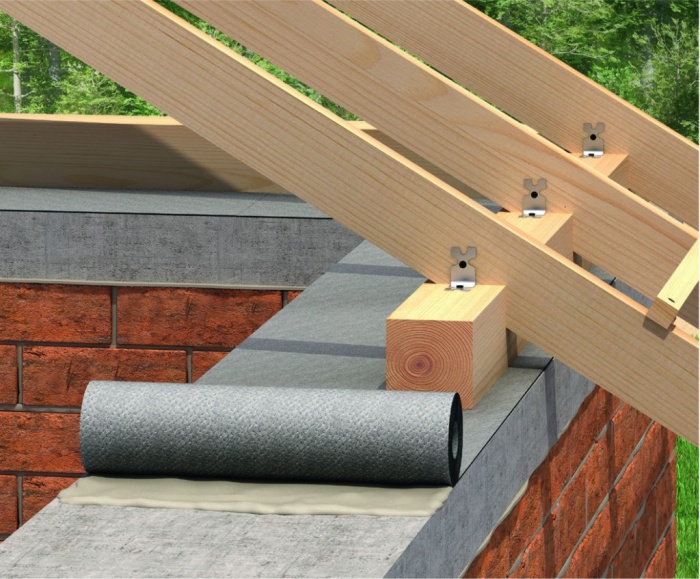

• Теперь можно приступать к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. Если запланирован монтаж полувальмовой или вальмовой крыши, необходимо установить усиленные нарожниками диагональные стропила.
• В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины или уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.

Для монтажа стропил используются металлические скобы, пластины, уголки

• Если дом имеет большую площадь, вероятнее всего, потребуется монтаж потолочных балок (продольных или поперечных), выполняющих функцию затяжек.
• Верхняя часть стропил крепится на коньке, затем укладывается пароизоляционный материал, обрешетка и контробрешетка (вентсистема).

Перед монтажом кровли монтируется вентиляционная система

• Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).

Монтируя столь сложную крышу своими руками, не забывайте о том, что чердачное помещение потребует дополнительного утепления, иначе его нельзя будет использовать в качестве жилого пространства . Лучше всего для таких целей подойдет минеральное волокно (базальтовая или стеклянная вата). Если пренебречь этим правилом, можно столкнуться со скоплением конденсата в подкровельной области, что приведет к гниению древесины, из которой собрана конструкция крыши.

Многощипцовая крыша: устройство стропильной системы

Конструкция стропильной системы многощипцового типа крыши. Раскладка и стыковка стропил, крепление, узлы, детали, схемы для возведения своими руками.

Изучаем стропильную систему многощипцовой крыши

Среди всего разнообразия кровельных конструкций многощипцовая крыша является наиболее сложной, трудозатратной и экономически невыгодной. Однако эти недостатки с лихвой окупаются неповторимым внешним видом со множеством щипцов, фронтонов и разжелобков.

Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

• Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
• Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
• Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

• Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
• Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

• Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
• Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

• Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
• Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
• Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
• В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

• Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
• Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
• Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;

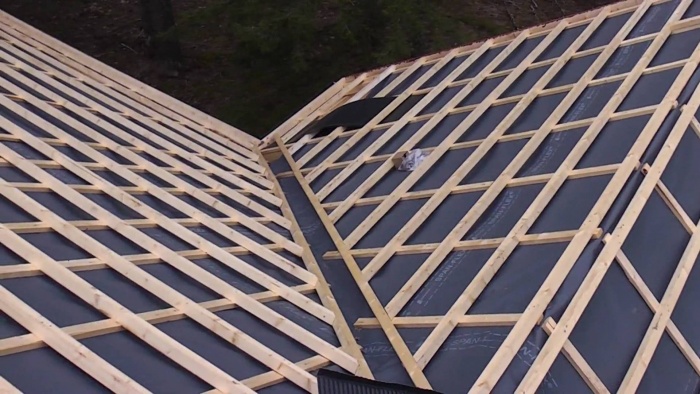

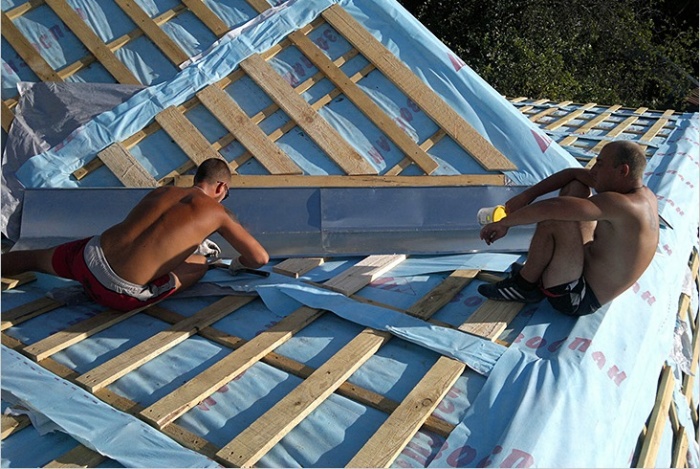

• Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;

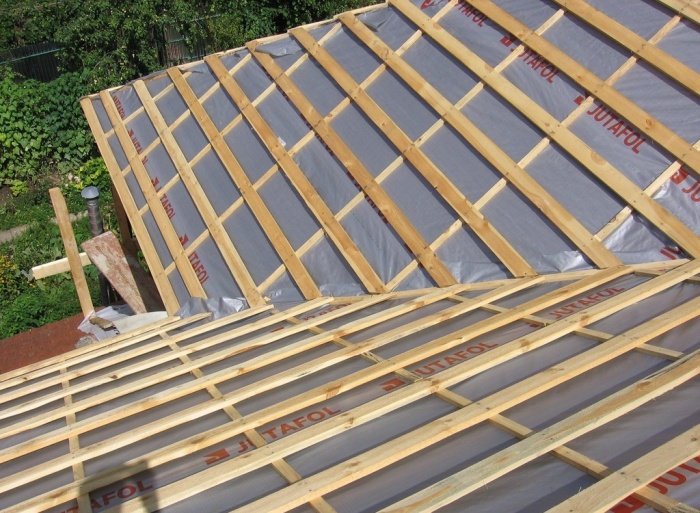

• Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Многощипцовая крыша: стропильная система - схемы и чертежи

Рассмотрены достоинства и недостатки многощипцовой крыши, приведены основные моменты при расчете и возведении стропильной системы данной конструкции.

Изготавливаем щипцовую крышу своими руками

Частные дома украшают крыши самых разнообразных форм. Среди них есть и щипцовые. Они представляют собой конструкцию, которая опирается на две стены одинаковой высоты. Такие крыши имеют два ската. Торцевая часть по своей форме напоминает треугольник. Если стены выполнены из дерева, то такой треугольник носит название щипцов, а если из кирпича - фронтонов. Изготовить щипцовую крышу можно своими руками.

Расчёт щипцовой крыши

Щипцовые крыши имеют два ската . По выбору кровельных материалов ограничений нет никаких.

При устройстве такой крыши, как правило, отходы материала минимальны. Это происходит из-за того, что форма скатов прямоугольная. К слову, скаты могут иметь различную длину и угол уклона.

Для такой крыши характерно применение тёплого чердака, который используют как дополнительное помещение. Утепление кровли может привести к дополнительным расходам на материалы и усложнит работу.

Оптимальный угол для уклона определяется в пределах 20-45 градусов и зависит от района строительства . Если местность снежная, то лучше увеличить уклон, чтобы избежать образование снежных накоплений.

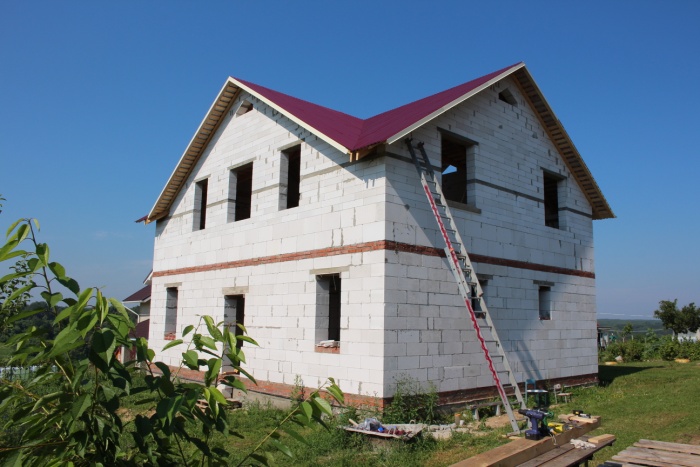

Щитовая крыша: начало строительства

Устройство такой крыши начинают с выкладывания торцевых частей - щипцов. Это не самая лёгкая задача, ведь они должны быть полностью одинаковыми.

Для расчёта длины ската пользуются теоремой Пифагора, знакомой всем со школы . Так, если представить, что скат - это гипотенуза рассчитываемого треугольника, то одним из катетов будет высота от начала ската до конька по плоскости стены, а вторым - половина длины фасадной стены.

Если дом имеет простую форму в плане, то можно воспользоваться применением щипцовой крыши, но если форма сооружения сложная, то появляется вариант с использованием многощипцовой. Их возводить сложнее, потому как они имеют много ендовых.

Устройство щипцовой крыши

При устройстве такой крыши используют два вида стропил - наслонные и висячие .

Наслонные представляют собой конструкцию, имеющую посередине опорную балку, которая передает нагрузку от конька на мауэрлат, уложенный на несущие стены. Эту балку монтируют посередине от наружных стен.

Висячие стропила используют в тех случаях, когда расстояние между стенами менее 10 метров или же отсутствует несущая стена посередине дома.

Их опирают на боковые стены. Но при этом возникает распирающий эффект. Он даёт дополнительную нагрузку на стены. Чтобы этого избежать, конструкция висячих стропил предусматривает соединение стропил затяжками таким образом, что появляется треугольник. Для выполнения этой функции можно применять балки перекрытия.

Затяжки можно монтировать сверху и снизу. При этом верхние нужно устанавливать таким образом, чтобы расстояние от конька было более 50 сантиметров.

Виды стропильных систем щитовых крыш

• мауэрлат. Для него подойдут деревянные бруски сечением 15х10 или 15х15 сантиметров;
• стропила. Для них выбирают сосновые доски с сечением 15х5 сантиметров.
• распоры;
• контробрешётка. Её укладывают после слоя гидроизоляции. Для неё выбирают бруски с сечением 5х5 сантиметров или же доски 3х10 сантиметров;
• обрешётка выбирается под кровельное покрытие. Может быть выполнена из обрезных или необрезных досок, фанеры, плит ОСБ.

Этапы работ

1. В зависимости от конструкции дома, выбираем подходящую систему стропил.
2. Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
3. Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
4. К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр - полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
5. Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
6. Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
7. Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
8. Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
9. Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
10. При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.

Длина свеса зависит от личных предпочтений по внешнему виду крыши, но не рекомендуется делать его менее 50 сантиметров, иначе он не будет выполнять своих функций - защиты стен дома.

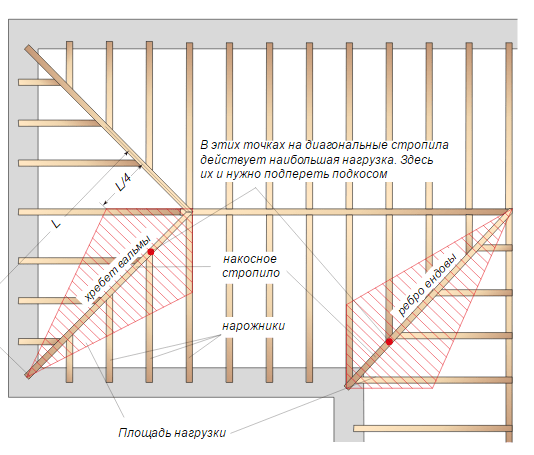

Опирание диагональной стропильной ноги на мауэрлат

1. Нижний конец стропила должен иметь отверстие, которое создаст идеальное крепление к мауэрлату. Этот вырез должен быть сделан в 1/3 от ширины стропила.

Чтобы не ошибиться с расположением вырезов, можно подготовить небольшой чертеж, где отметить все необходимые величины.

1. При висячей системе стропил, они крепятся между собой на металлические накладки или болты.
2. Фиксируют их укосинами, демонтируемыми после окончания работ.
3. Далее производят крепление кобылок, которые будут образовывать свес крыши.
4. После того, как произведена установка кобылок и стропил, переходят к монтажу обрешётки и массивных прочных досок к коньку.
5. Если речь идёт о наслонных стропилах, то тут сборку начинают с монтажа лежня. На него крепят опоры.
6. Далее следует установка конькового бруса, закрепляемого укосинами.
7. И в завершении на брус монтируют стропила с длиной, превышающей длину бруса.
8. Тип обрешётки выбирают в зависимости от кровельного покрытия.
9. Любую крышу, в том числе и шипцовую, следует снабдить слоем гидро- и пароизоляции. А при наличии тёплого чердакаещё и утеплителем.

Многощипцовая крыша

Многощипцовая крыша также является двускатной, а отличается от щипцовой большим количеством скатов и наличием ендовых . Их устройство - довольно сложный и трудоёмкий процесс. Ендовые - это места стыка двух скатов, когда образуется внутренний угол. В таких местах образуются скопления снега и большая нагрузка может привезти к разрушению конструкции. При организации такой крыши обязательно нужно предусмотреть организацию схода воды и снега в виде водосточных жёлобов.

При устройстве ендовых обязательно использование гидроизоляционных материалов, чтобы избежать протечек и образование гниения на древесине. Обрешётка в месте таких внутренних углов делается сплошной, вне зависимости от того, какая она для выбранного кровельного покрытия. Все стыки стоит делать качественно, без возможного образования щелей, чтобы не было уязвимых мест.

Стропильная система многощипцовой крыши

Для монтажа такой кровли необходимо правильно рассчитать все размеры дома и вычертить небольшой план кровли, на котором указать, где будет располагаться коньки, а где –ендовы. Это поможет правильно рассчитать длину стропильных ног.

Щипцовая крыша своими руками: конструкция, стропильная система и др

Щипцовая крыша своими руками: расчёт, выбор материалов, подробная инструкция.

Многощипцовая крыша

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши. По своей конфигурации она сильно выделяется на фоне стандартных проектных решений.

Внешний вид

Крыша классической формы имеет несколько пологих скатов. В многощипцовом варианте в один из скатов врезан дополнительный элемент. Он называется щипец.

Каркас из деревянного бруса прямоугольного сечения

Щипец – это вставка, состоящая из двух скатов, соединяющая стропильную конструкцию с каркасом дома. В многощипцовой крыше может быть более двух фронтонов.

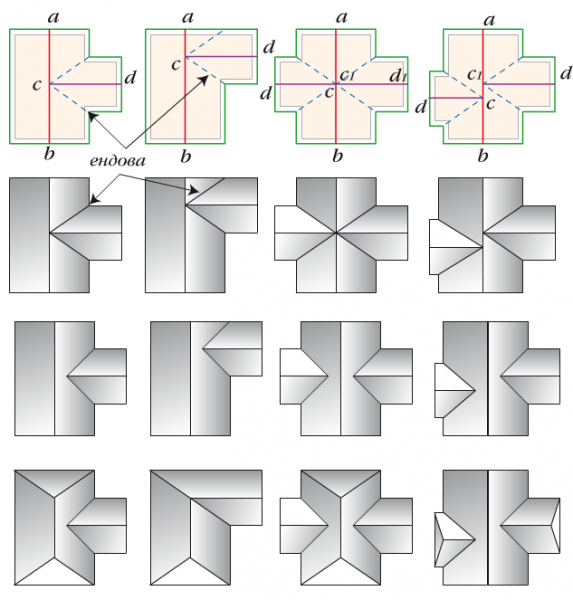

Вид сверху на различные варианты исполнения крыши

Важно! У каркаса для многощипцовой кровли более сложное строение, чем у двухскатных крыш. Для его изготовления и сборки понадобится намного больше времени. Увеличатся трудовые затраты и количество необходимого строительного материала.

Положительные и отрицательные свойства

Многощипцовая крыша – это сложная стропильная система. Она обладает рядом свойств, которые делают её востребованной на строительном рынке:

Положительные

• Прочность. Каркас собирается из крепких, хорошо подготовленных элементов. Каждый из них обладает высоким запасом прочности.
• Несущая способность всего каркаса. Благодаря продуманной и надежной геометрической форме многощипцовой кровли, она может выдержать значительные ветровые и снеговые нагрузки. Крыша с такой формой подходит для установки в климатических районах с непредсказуемой и агрессивной погодой.
• Простота в обслуживании. У многощипцовой кровли большой угол наклона скатов. Благодаря этому мусор не скапливается на поверхности. Следовательно, не надо проводить систематическую уборку.
• Эргономичность. Каждый щипец – это дополнительная жилая площадь. Это позволяет лучше использовать свободное пространство частного дома.
• Интересный внешний вид. Сложная кровля украсит любой дом, придав ему уникальность и узнаваемость на фоне других строений.

Отрицательные

• Высокая стоимость материалов и работ. Для возведения многощипцовой стропильной конструкции понадобится намного больше строительных и отделочных материалов, чем для монтажа классических вариантов.
• Высокая вероятность появления протечек. Во внешней поверхности крыши много примыканий и стыков. Каждый их них – это слабое место, где могут образоваться протечки.
• Высокая сложность для проведения работ своими руками. В конструкции кровли много элементов. В них легко запутаться неопытному строителю.

Важно! Незначительные минусы легко нивелируются значительными плюсами данной стропильной системы.

Составные части каркаса

Для сборки многощипцовой кровли используется несколько основных элементов:

Устройство кровли

• Мауэрлат – один из основных элементов каркаса. Это несущая балка, на которую опираются стропильные «ноги». Он равномерно рассеивает нагрузку от кровли по несущим стенам или столбчатым опорам. В малоэтажном строительстве мауэрлат изготавливается из деревянного бруса прямоугольного или квадратного сечения. Мауэрлат постоянно подвергается значительным нагрузкам. Поэтому используется брус сечением не менее 150×150 мм. Он крепится на заранее подготовленные анкерные болты.
• Стропила – несущие элементы, установленные под углом друг к другу. Каждое стропило состоит из двух сборных частей. Они устанавливаются вдоль конька. Стропильные «ноги» принимают нагрузку от кровельного ковра и атмосферных осадков. Они крепятся к мауэрлату с помощью запилов, уголков или скоб. Верхняя часть стропил соединяется в один узел с коньковым прогоном.
• Стойки – несущие элементы, установленные вертикально. Обычно на них опираются стропильные «ноги» или коньковые прогоны.
• Подкосы – подпорки для стропил, установленные под углом.
• Ендова – узел примыкания двух соседних скатов. Она служит для стока дождевых вод. В ендове может скапливаться снег и вода. Поэтому каркас около неё усиливается дополнительными подпорками или сдвоенными стропильными «ногами». В местах, где проходит ендова, устанавливается сплошная обрешётка. Кровельный ковёр усиливается дополнительным слоем гидроизоляции. Затем сверху монтируется специальная планка, по которой стекает дождевая вода.

Нагрузка на ендову

• Ребро или конёк – узел, соединяющий верхнюю часть двух смежных скатов.
• Обрешётка – элементы конструкции, которые закрепляются перпендикулярно к стропильным «ногам». На неё укладывается кровельный ковёр.

Расчёт каркаса

Для обеспечения необходимой прочности и жесткости кровли необходимо произвести полный расчёт всех элементов. Ввиду сложности конструкции не рекомендуется выполнять его самостоятельно, лучше обратиться в специализированную проектную организацию, где предоставят всю необходимую документацию и готовый чертеж.

Сложная по форме многощипцовая крыша гармонично смотрится на коттеджах любой конфигурации и размера. Она позволяет получить уникальный жилой дом, который будет притягивать восхищенные взгляды соседей и прохожих.

Многощипцовая крыша стропильная система чертеж, видео

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши.

Многообразие видов крыш даёт архитекторам большой простор для фантазии. Даже простой односкатной крышей можно увенчать дом так, что он будет броско и оригинально выглядеть. Хорошо смотрятся двускатные и вальмовые крыши, но многощипцовая сложная крыша является идеальным выбором с эстетической и практической точки зрения.

Под такой кровлей располагается удобное мансардное, жилое помещение с естественным дневным освещением. Эта конструкция более трудоёмкая и дорогая, но владельцы сознательно идут на расходы. Чтобы понять, почему это происходит, необходимо разобраться в особенностях щипцовых крыш.

В этой статье

Особенности многощипцовой крыши

Отличие данной конструкции от других типов кровли заключается в наличии щипцов, располагающихся перпендикулярно по отношению к основному скату кровли. Многощипцовая крыша используется для покрытия как прямоугольных строений, так и для более сложных многоугольных, ломаных сооружений.

Одной из особенностей таких решений является использование подкровельного пространства для жилых целей с дневным освещением через оконные проёмы. Щипец представляет собой продолжение стены здания с треугольным завершением с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространённым вариантам этой конструкции являются трёх- и четырёхщипцовая крыша. Эти архитектурные решения характерны дороговизной и трудоёмкостью при возведении, требуют высокой квалификации работников и улучшенной тепло- и гидроизоляции.

Преимущества

Но у таких крыш есть и существенные преимущества, а именно:

При выборе типа крыши нужно помнить, что щипцовая кровля требует повышенного внимания на уровне изготовления стропильной системы, поскольку от точной врезки скатов щипца в основной скат крыши зависит дальнейший ход монтажа. Существуют многочисленные проекты несимметричного расположения щипцов. Но самыми популярными вариантами всё же являются многощипцовые крыши, в основе которых лежит двускатная система стропил.

Конструкция щипцовой крыши

Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:

К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.

Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли.

Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.

Порядок монтажа крыши

Поскольку конструкция кровли имеет осложняющие элементы, то необходим абсолютно взвешенный подход к монтажу сооружения. Необходимо составить чертёж со всеми нужными размерами для подсчета необходимого материала.

Нужно помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по пунктам и неукоснительно исполняться в строгой последовательности. Многощипцовая крыша монтируется следующим образом:

• промеряются все параметры и наносятся на монтажную схему, с точным расположением коньков, щипцов, ендов и стропил;
• по периметру стен раскладывается слой гидроизоляционного материала;
• по стенам раскладываются и крепятся мауэрлаты, точки фиксации к стенам должны быть подготовлены заранее и расположены с частотой 1000–1500 мм;
• затем укладываются затяжки, которые скрепляются с мауэрлатами для устранения распирающего воздействия на стены здания, затяжки могут быть поперечными и продольными;
• укладываются стропила, в верхней части соединяясь с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
• фиксируется стропильная группа в вертикальном положении временными брусками или постоянной обрешёткой;
• для жёсткости конструкции устанавливаются ригели, бабки и подкосы, а также подготавливаются конструкции под монтаж щипцов;
• монтируются коньки щипцов, стропила, ендовы и конструкция фиксируется обрешёткой;
• ставят финишную обрешётку и убирают все временные крепёжные элементы с учётом выхода печных и вентиляционных труб;
• затем производится монтаж водостоков на ендовах, карнизные планки и система водоотвода, а также ветрозащитные планки на свесах крыши;
• настилается гидроизоляция и монтируется контробрешётка;
• укладывается кровельное покрытие с учетом стыков кровли на ендовах, коньках, местах примыканий к трубам;
• монтируется тепло- и пароизоляция, отделывается подкровельное помещение.

Для каждого конкретного дома последовательность операций имеет свою очерёдность, и конструктивные элементы могут быть иными. Поэтому при возведении такого сложного сооружения, как многощипцовая крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, её конструкцию и последовательность монтажа. Самостоятельное обустройство многощипцовой крыши позволит сэкономить значительную сумму, но требуется очень взвешенный подход к проектированию, дабы избежать порчи дорогостоящего материала. Очень важно соблюдать технологию, чтобы крыша радовала долговечностью и красивым внешним видом.

Сложные кровельные конструкции сегодня можно часто встретить в частном домостроении. И сама сложность застройщиков не пугает. Ведь красота и презентабельность - часть социального статуса. Среди небольшого количества видов сложных кровель многощипцовая выделяется своей оригинальностью, потому что в ее конструкции присутствует большое количество сложных элементов. Но почему этот вид крыши получил такое название.

Все дело в помещениях под кровлей, которые накрываются отдельным элементом, соединяющимся с основной кровельной системой. Этот элемент и называется щипцом. Особенность его конструкции - это два ската без карниза, упирающихся в стены постройки. Чтобы поняли, о чем идет речь, посмотрите фото сверху (дом с многощипцовой крышей). У скатов есть одно соприкосновение с другими элементами крыши - это ендовы или ребра. То есть, получается так, что это сооружение не имеет фронтонов.

Если посмотреть на кровельную систему сверху (если дом квадратный или прямоугольный, и его щипцы располагаются друг против друга), то это будет конструкция в виде креста. При этом крестов будет два: внутренний - это ендовы, внешний - это ребра или коньки крыши. Кстати, ендовы - это те участки, в которых зимой скапливается снег в больших количествах, а летом мусор.

Особенности многощипцовой кровли

Если перед вами стоит задача, сделать многощипцовую крышу своими руками, то вы должны осознавать, что ее конструкция - это огромное количество различных элементов, сам процесс сложен, поэтому обычно его проводят профессионалы. Но если в технологии возведения тщательно разобраться, то соорудить многощипцовую крышу самостоятельно будет возможным.

Вопрос же стоимости всей конструкции стоит немного особняком. Все дело опять-таки в большом количестве используемых стройматериалов. И здесь, как показывает практика, экономить нет смысла. Проект и расчет, проведенные специалистами, должны строго соблюдаться. Не стоит делать проект и расчеты своими руками, небольшая неточность может привести к большим проблемам уже на начальной стадии сооружения многощипцовой крыши. Проектирование этого типа кровли должно проводиться с особой тщательностью, с учетом всех видимых и невидимых нагрузок и факторов.

Если возвести многощипцовую крышу по всем правилам, то в итоге вы получите:

• Устойчивую и надежную кровельную конструкцию, которая будет прекрасно противостоять природным нагрузкам только за счет сбалансированной стропильной системы.
• Под крышей можно будет организовать несколько жилых и хозяйственных помещений. Дом станет более функциональным.
• Это привлекательный внешний вид, остаточно оригинальный и редко встречаемый, так что есть возможность выделиться среди соседей.

И один неприятный момент, связанный с возведением этой конструкции: большое количество отходов кровельного материала. Профессионалы мастера доводят его до минимума, но если вы делаете крышу своими руками, то сразу надо быть готовым, что финансовые вложения возрастут.

Возведение многощипцовой крыши своими руками

Основной нагрузочный элемент кровли - это мауэрлат. По сути, это брусы (минимальное сечение 150х150 мм), которые крепятся при помощи металлических анкеров к стенам дома. Чтобы заложить анкера, необходимо по всему периметру здания залить бетонный армированный пояс.

Внимание ! Армирование бетонного пояса должно быть сплошным.

На установленный мауэрлат будут опираться стропильные ноги. Они могут быть висячими или наклонными, все будет зависеть от конструктивных особенностей кровельной многощипцовой системы. В качестве стропил обычно применяются доски сечением 150х50 мм. Если предполагаемые нагрузки, подтвержденные расчетами, будут достаточно большими, то вместо досок надо будет использовать брусы сечением 150х100 мм или вышеописанные доски сдвоить между собой.

По несущей капитальной стене укладывается коньковый брус, на который будут устанавливаться стропила верхними краями. Брус выставляется точно по месту и подпирается опорами и укосинами. После чего на него и мауэрлат устанавливаются стропильные элементы. Шаг укладки будет зависеть от выбранного кровельного материала. Если это тяжелые виды (к примеру, черепица), то шаг между стропилами должен быть в пределах 60-80 см. Если это профнастил или металлочерепица, то шаг можно увеличить до 1,0-1,5 м. Все то же самое касается и обрешетки.

Крепление стропил производится металлическими крепежными изделиями с помощью саморезов. Кстати, опытные мастера соединение между элементами многошипцовой крыши делают методом врубки, так сказать, по-старинке. Способ сложный в исполнении, требующий значительного опыта. Поэтому для тех, кто возводит дом и крышу своими руками, рекомендуется использовать современные технологии крепления.

Внимание! При креплении стропил к мауэрлату необходимо сделать углубление в брусе под размер ширины стропилы. А уже после установки по месту скреплять элементы металлическими профилями.

По коньковому брусу монтаж производится простой укладкой и металлическими крепежами, как это показано на верхнем фото.

Самый сложный этап при возведении многощипцовой кровли своими руками - это создание ендовы между скатами крыши. Кстати, на этом же фото она хорошо видна. Во-первых, необходимо отметить, что ендова нагружается больше всех остальных элементов кровли, поэтому при ее сооружении необходимо позаботиться о прочности материала, из которого она изготавливается. Здесь так же, как и с коньковым брусом, можно использовать или толстый брус, или сдвоенные доски.

Во-вторых, ендова - это наклонный внутренний угол, который образуется стропилами двух скатов кровли. Поэтому стропила будут опираться на нее. Здесь важно строго соблюдать параметры конструкции, которые заложены в проекте многощипцовой крыши. Особенно это относится к углу, по которому соединяются между собой скаты. Если разобраться, то ендова - это, по сути, часть опорной конструкции, к которой относятся конек и мауэрлат.

Обратите еще раз внимание на фото. На нем хорошо видно, что к коньковому брусу установлен в этой же плоскости только перпендикулярно еще один элемент. Это так называемый прогон. По сути, это конек для пристройки, которая и будет образовывать щипец крыши. Прогон обязательно изготавливается из того же материала, что и конек. Он также будет нагружаться. И хотя основная масса стропильных ног будет опираться на ендову, на прогон пристройки будут опираться стропильные ноги, формирующие щипец. Кстати, эти стропила носят название «нарожники».

Самая простая конструкция многощипцовой кровли - это крыша, установленная на квадратный дом. Вроде бы все просто, но есть у этой формы и свои трудности в возведении. Здесь важно понять, как соединяются в одной точке все остальные элементы. Тонкостей в этих узлах немало, особенно это относится к стыковке и креплению. Чтобы каждый элемент был прочно закреплен, специалисты предлагают использовать дополнительные упоры и подпорки. Чтобы не быть голословным, предлагаем посмотреть на фото, где эти узлы показаны в полном разборе.

В-третьих, что касается ендовы. Это самая уязвимая часть кровельной системы. Вот почему так важно тщательно провести ее герметизацию. Обычно это делают в несколько этапов.

• По обрешетке устанавливается металлическая планка, закрывающая собой часть элементов по ширине.
• Укладывается гидроизоляция, часто в два слоя.
• Еще одна точно такая же планка.

Внимание! Обрешетка под ендову должна быть сплошной.

Этот элемент многощипцовой крыши по своим технологическим свойствам ничем не отличается от обрешеток других форм кровель. То есть, точно также выбирается шаг установки, размеры элементов, способы крепления и так далее.

Заключение по теме

Сделать многощипцовую крышу своими руками не очень просто. Но если освоить азы работы со столярными инструментами и понять, что собой представляет схема конструкции, как производится установка и крепление элементов крыши, то справиться с поставленной задачей можно без больших проблем.

Единственное отличие подтипов многощипцовой крыши - это форма самого дома. То есть, дом может быть квадратным и прямоугольным. В первом случае может в кровельной системе отсутствовать конек. Просто все скаты будут соединяться в одной верхней точке, как показано на верхнем фото. Итак, дом, накрытый многощипцовой крышей, самый оригинальный.

Прежде чем решиться на строительство такой крыши, хорошенько подумайте – готовы ли вы раскошелиться во имя красоты? Какой-то особой пользы эта крыша не несет, но и серьезных недостатков у нее нет.

Для тех, кто планирует строительство дома и хочет превратить его в настоящее произведение искусства, многощипцовая крыша позволит воплотить самые оригинальные фантазии в этом деле. Многощипцовые крыши домов быстро завоевали сердца тех, кто любит что-то изысканное и располагает достаточным количеством финансов, потому что этот вид крыши удовольствие не дешевое.

Многощипцовая крыша – преимущества и недостатки

Часто можно услышать, что такой вид крыши используют исключительно в строительстве квадратных домов, но это миф. Бывает к дому достраивают всевозможные помещения, и он приобретает несуразную форму. В таком случае, многощипцовая крыша полностью преображает внешний вид дома – выглядит очень эффектно!

Что касается надежности, то устройство многощипцовой крыши очень крепкое, но в только в том случае если монтаж стропильной системы произвести правильно. Если вы не специалист, то лучше обратиться к опытным строителям.

Под многощипцовой крышей много пространства, можно сделать вместительный чердак или оборудовать роскошную мансарду, часто ради нее такую крышу и строят, чтобы обеспечить хорошее освещение.

Важно: при возведении многощипцовой крыши, нельзя все помещение оборудовать как жилое – нужно выделить часть, в которой будет вентилируемое помещение, отдельное от отапливаемого.

Из недостатков можно выделить:

Дороговизна. Неэкономный расход древесины, нужно постоянно вырезать, подравнивать, и в итоге некоторая часть материала просто выбрасывается. Стропильная система многощипцовой крыши сложна в монтаже, соответственно, мастера берут за работу солидную сумму.

Большой риск образования протечек. Особенностью такой крыши является множество скатов, а места, где они пересекаются называются эндовы – самые уязвимые места кровли. Там проходят большие потоки воды, и если не уделить внимание качественной изоляции этих стыков, то при первой же возможности они протекут.

Элементы многощипцовой крыши

Стропильная система многощипцовой кровли такая же, как у других крыш – мауэрлат, стропильные ноги, конек, желобки для отвода воды, обрешетка и больше количество наклонных ребер с дополнительными стойками. Все это крепится между собой металлическими крепежами.

Отличием от стандартной кровли является наличие эндов, разжелобков, много ребер и скатов.

Про эндовы было сказано выше – это впадины, которые образуются на стыке скатов, они же и разжелобки. Ребра, это тоже стыки двух скатов, только идут не внутрь, а наружу. Именно в этих элементах вся «сладость», ведь это они формируют щипцы и многочисленность вальмов (скаты), придавая крыше такой особенный вид.

Виды многощипцовых крыш

В архитектурном плане, вальмовой кровле можно придать наиболее вычурный вид. Тут-то есть где проявить фантазию и удивить необычностью формы.

Многощипцовые крыши – это самый популярный вид. Несмотря на то, что такая конструкция требует тщательного крепления с правильным распределением нагрузки. Заостренные углы придают строению строгости и лаконичной завершенности. Любой загородный дом с такой крышей выглядит богато и оригинально.

Полувальмовая щипцовая кровля – тоже довольно распространенный вид. В монтаже немного проще. Характерная черта этого вида, это «гладкие» углы. Крыша выглядит плавной и элегантной, чем-то напоминает шатер. Это только на первый взгляд она кажется скромнее, чем предыдущий вид, если к ее строительству подойти творчески, то может получится необыкновенно красиво.

Стропильная система

Если говорить просто, то стропильная система многощипцовой кровли, это две двускатные крыши, которые соединяются между собой под углом 90 градусов.

Из-за большого веса и сложности строения, в конструкции такой крыши используют оба вида стропильной системы – висячие и наслонные, а также создают

схема многощипковой крыши

Несколько слов о том, как возводится многощипцовая крыша своими руками:

На мауэрлат, сечением 150х150 мм и длиной в 1.5 м, крепят стропила 150х50 мм.

Стропила скрепляют вверху коньком нужного сечения, затем конструкцию усиливают, устанавливая промежуточные прогоны.

Так как в данной конструкции есть места, где соединяются две крыши, там нужно сделать дополнительные накосные стропила, чтобы прикрепить к ним нарожники.

многощипцовая крыша - чертеж

Когда все стойки и крепления на месте, нужно проложить слой гидроизоляционной пленки.

Обрешетку делают из досок размером 32х100 мм. Можно бруски 50х50.

Важно: перед монтажом стропильной системы нужно правильно рассчитать наклон скатов и нагрузку на стропила, чтобы конструкция получилась крепкой. Желательно, чтобы это сделал специалист. Кроме того, важно климатическое расположение – если предвидится много осадков, то наклон вальм должен быть максимальным, чтобы не задерживалась вода и снег. Нужно ухаживать за эндовами – счищать с них снег и мусор.

Как бы там ни было, специалисты не рекомендуют приступать к строительству многощипцовой крыши самостоятельно. Хотя бы потому что, материал обойдется вам в немалую копейку и будет обидно, если ничего не получится. Конечно, мастера тоже возьмут немало, но в итоге вас будет радовать красота и надежность архитектурного шедевра.

Видео
