Многие владельцы частных КТП, ТП включенных от воздушных линий электропередач (ВЛ-6,10 кВ) жители частного сектора, наверняка сталкивались с проблемой ремонта РЛНД, и знают что это такое. Но давайте разберемся, что такое линейный разъединитель и зачем он нужен?
Структура условного обозначения РЛНД-X-10Б-XXXН УХЛ1
:
Р- разъединитель; Л-линейный; Н-наружной установки; Д-двух колонковый; 1, 2 - количество заземлителей; 10 - номинальное напряжение; Б - исполнение изоляции; 200, 315, 400, 630 - номинальный ток; Н - повышенной надежности; УХЛ, Т1 - климатическое исполнение; 1 - категория размещения по ГОСТ 151-69.
Рисунок 1. Линейный разъединитель.
Разъединитель линейный высоковольтный предназначен для включения и отключения под напряжением участков электрической цепи при отсутствии в ней тока нагрузки. Монтаж РЛНД осуществляется на железобетонной либо деревянной опоре. Нужен он для того чтобы отключать при необходимости избирательно, только участок линии а не весь фидер.
Пример нужно провести ремонтные работы на КТП. Снимаем ток нагрузки и отключаем линейный разъединитель на опоре, КТП отключена, и можно проводить ремонтные работы или техническое обслуживание.
Рисунок 2. Фото линейного разъединителя на железобетонной опоре.
При нормальной и профессиональной эксплуатации разъединитель может служить долгие годы. Главной причиной выхода его из строя является его недовключение, то есть когда контакты касаются друг друга не плотно, вошли не полностью. Контакты начинают греться и гореть, возникает электрическая дуга, на подстанции срабатывает защита и отключается вся линия.

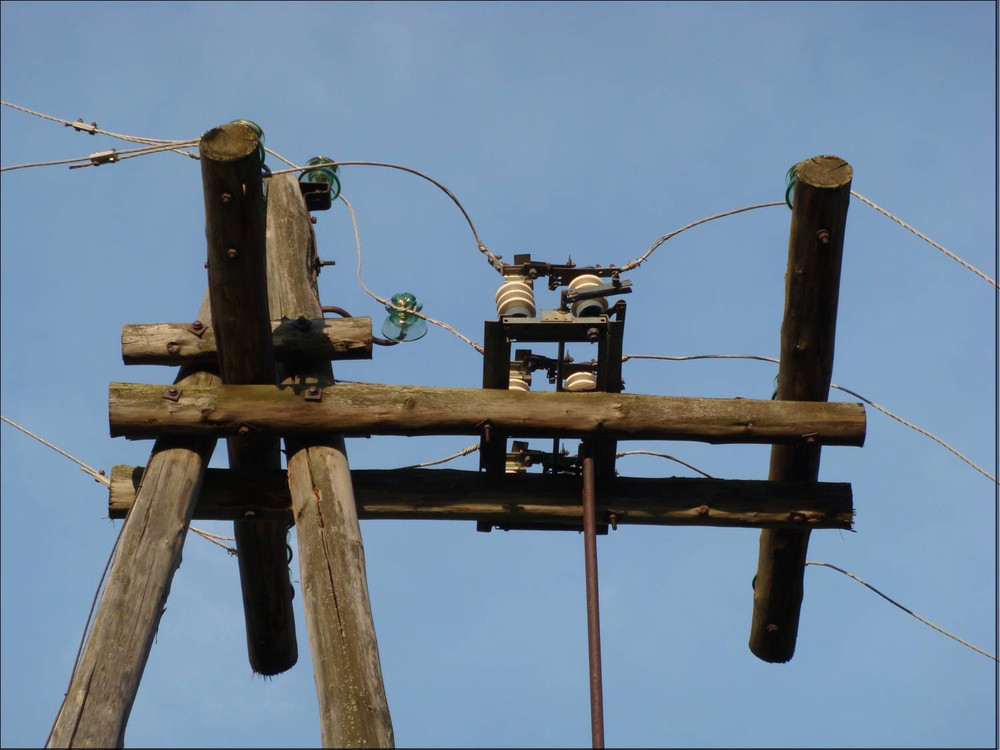

Рисунок 3. Фото линейного разъединителя на деревянной опоре.
Замена РЛНД
необходима в тех случаях, когда повреждения достаточно серьезные, имеются повреждения конструкции (выгорели контакты или прошило изоляторы) и ремонт будет нерациональным. Проще и надежнее его заменить целиком.
Ремонт РЛНД
возможен, если повреждения незначительны (пригорели контакты, заржавел привод и не отключается) тогда в полной замене нет необходимости. Достаточно провести ревизию, почистить контакты и смазать подвижные части.
Монтаж РЛНД
осуществляется при строительстве новых линий, новых присоединений к электрическим сетям (при установке новых КТП, ТП).
Мы предлагаем услуги по ремонту или замене РЛНД, согласуем отключения линий 6-10кВ.
Звоните и мы сделаем все качественно и без проблем!
5. УКАЗАНИЯ ПО МОНТАЖУ
5.1. К монтажу и обслуживанию разъединителей РЛНД, РЛНДМ могут
быть допущены лица, знакомые с его устройством, имеющие доступ
к обслуживанию высоковольтных распределительных устройств и
прошедшие соответствующий инструктаж.
5.2. Расконсервация разъединителя РЛНД, РЛНДМ перед монтажом
производится путем удаления консервационной смазки с контактных
поверхностей.
5.3. Перед монтажом необходимо осмотреть разъединитель РЛНД,
РЛНДМ и проверить отсутствие загрязнения, трещин и сколов на
изоляторах, целостность лакокрасочных металлических покрытий,
прочность болтовых соединений.
При обнаружении трещин или сколов изоляторы или разъединитель
РЛНД, РЛНДМ должны быть заменены.
5.4. Разъединитель РЛНД, РЛНДМ должен устанавливаться на горизонтальной
плоскости. Допускается установка разъединителя с приводом под
углом 20 град и горизонтальной плоскости без излома оси <разъединитель-привод>.
5.5. Установить и предварительно на подготовленные для монтажа
конструкции разъединитель РЛНД, РЛНДМ и привод ПРНЗ-10 (без
соединения между собой) валы управления главными ножами разъединителя
РЛНД, РЛНДМ и привода ПРНЗ-10.
5.6 Установку разъединителя РЛНД, РЛНДМ следует считать правильной,
если главные контактные ножи при включении лежат на одной линии
в горизонтальной плоскости. Неодновременность включения контактных
ножей допускается до 3мм (ускоряется регулировкой межполюсной
продольной тяги).
5.7. При повороте вала 5 привода ПРНЗ-10 необходимо убедиться
в том, что заход главных контактных ножей в контакты неподвижных
изоляторов составляет не менее 8 мм от точки контакта. Этот
размер достигается перемещением неподвижных изоляторов по оси
швеллеров.
5.8. При монтаже следует применять такую схему соединения разъединителя
РЛНД, РЛНДМ с электрической линией, чтобы в отключенном положении
главные ножи оставались без напряжения.
В схемах, где в отключенном положении разъединителя РЛНД, РЛНДМ
обе стороны под напряжением, следует применять 2 разъединителя
РЛНД, РЛНДМ.
5.9. Установка разъединителя РЛНД, РЛНДМ с приводом ПРНЗ-10.
Ручной привод ПРНЗ-10 монтируется в зависимости от местных условий
на высоте 1,2-1,3 м от земли на ту же опору или конструкцию,
что и разъединитель РЛНД, РЛНДМ.
Для этого нужно:
а) вставку 12 надеть на конец вала 2 среднего полюса и закрепить;
б) заготовить по мосту соединительную трубу;
в) включить вручную без привода главные ножи разъединителя;
г) повернуть вал 5 управления главными ножами привода до упора
в положении "включено";
д) приварить соединительную трубу к вставке 12 и округлому диску
привода 4.
Для соединения привода с валом управления заземляющими ножами
разъединителя нужно:
а) вставку 12 надеть на конец вала с рычагом 2 и закрепить;
б) отключить главные ножи разъединителя до упора;
в) включить заземляющие ножи;
г) повернуть вал 2 управления заземляющими ножами и привода
до упора в положении "включено";
д) приварить соединительную трубу к вставке 12 и круглому диску
привода 4;
с) произвести пробные операции включения в отключения заземляющих
ножей.
5.10. Проверять работу механической блокировки привода ПРНЗ-10.
При этом блокировка не должна допускать оперирования главными
ножами при включенных заземляющих и наоборот.
5.11. Проверять работу блок замков. Если привод устанавливается
без блок замков, можно применять висячий замок с диаметром скобы
не более 10мм. Присоединить приводящие шины к выводам разъединителя
РЛНД, РЛНДМ, а также произвести заземление разъединителя РЛНД,
РЛНДМ и привода ПРНЗ-10 к общему заземляющему контуру.
5.12. После монтажа произвести зачистку и покраску монтажных
швов, восстановить лакокрасочные покрытия, поврежденные при
монтаже, смазать контактные и шарнирные соединения тонким слоем
незамерзающей жидкости.
|
Назначение разъединителей РЛНД
Разъединители РЛНД являются высоковольтным оборудованием, которое используется для создания видимого разрыва цепи (это повышает безопасность обслуживающего персонала работающего на линии), и для заземления участков, которые отключены, с использование стационарных заземлителей. Кроме того, разъединители РЛНД применяются, для того чтобы включать и выключать ток холостого хода трансформаторов и участки цепи, находящиеся под высоким напряжением. Аббревиатура РЛНД расшифровывается следующим образом: разъединитель линейный наружной установки, двухколонковый.
|
|
Устройство разъединителей РЛНД
Разъединитель РЛНД состоит из следующих элементов: рама, тяга продольная, тяга регулируемая, рычаг с валом и вал заземления. Помимо этого, разъединители оснащаются изоляторами С4-80 II , контактными ножами, козырьком, контактными выводами. Более подробно ознакомиться с детальной конструкцией разъединителя можно на следующем рисунке, для примера выбран разъединитель с одним заземлителем. Кроме того, к новому разъединителю прилагаются сертификат соответствия и технический паспорт.
На рисунке сделаны следующие обозначения:
1 - тяга; 2 - рама разъединителя; 3 - вал заземлителя; 4 - рычаг привода; 5 - регулируемая тяга;

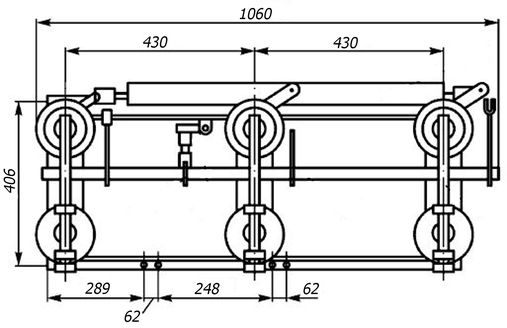

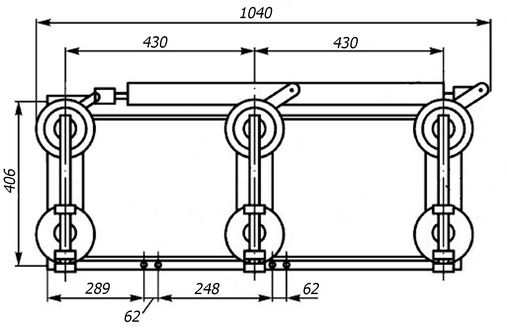

Габаритные и установочные размеры разъединителей РЛНД с одним заземлителем и приводом:
|
|
Разъединители РЛНД-1-10/200 УХЛ1
Маркировкаразъединителя РЛНД-1-10/200 УХЛ1
изолятор С4-80 II .
Как правилоразъединители РЛНД-1-10/200 УХЛ1
Разъединители РЛНД-1-10/200 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.
Комплект поставки разъединителя РЛНД-1-10/200 УХЛ1
Доставка разъединителей во все регионы России
Компания Система готова обеспечить Вас любым необходимым объемом качественных разъединителей в минимальные сроки, а также взять на себя все хлопоты по доставке разъединителей до Вашего города.
Разъединители РЛНД-1-10/400 УХЛ1
используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.
Маркировкаразъединителя РЛНД-1-10/400 УХЛ1
означает следующее: Р – разъединитель, ЛН – линейный наружной установки, Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых являетсяизолятор С4-80 II .
Как правилоразъединители РЛНД-1-10/400 УХЛ1
устанавливаются на опоре, рядом с трансформаторной подстанцией.
В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-1-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II. В настоящее время разъединители на фарфоровых изоляторах собираются только на изоляторах С4-80 II, поэтому в маркировке букву Б мы также опустили.
Разъединители РЛНД-1-10/400 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.
Комплект поставки разъединителя РЛНД-1-10/400 УХЛ1
В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.
Разъединители РЛНД-1-10/630 УХЛ1
используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.
Маркировкаразъединителя РЛНД-1-10/630 УХЛ1
означает следующее: Р – разъединитель, ЛН – линейный наружной установки, Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых являетсяизолятор С4-80 II .
Как правилоразъединители РЛНД-1-10/630 УХЛ1
устанавливаются на опоре, рядом с трансформаторной подстанцией.
В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-1-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II. В настоящее время разъединители на фарфоровых изоляторах собираются только на изоляторах С4-80 II, поэтому в маркировке букву Б мы также опустили.
Разъединители РЛНД-1-10/630 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.
Комплект поставки разъединителя РЛНД-1-10/630 УХЛ1
В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.
Разъединители РЛНД-10/200 УХЛ1
используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.
Маркировкаразъединителя РЛНД-10/200 УХЛ1
означает следующее: Р – разъединитель, ЛН – линейный наружной установки, Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых являетсяизолятор С4-80 II .
Числа, входящие в маркировку, характеризуют технические параметры разъединителя: 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах, 200 – номинальный ток, который может проходить по контактной группе разъединителя, УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.
Как правилоразъединители РЛНД-10/200 УХЛ1
устанавливаются на опоре, рядом с трансформаторной подстанцией.
Разъединители РЛНД-10/200 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.
Комплект поставки разъединителя РЛНД-10/200 УХЛ1
В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.
Разъединители РЛНД-10/400 УХЛ1
используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.
Маркировкаразъединителя РЛНД-10/400 УХЛ1
означает следующее: Р – разъединитель, ЛН – линейный наружной установки, Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых являетсяизолятор С4-80 II .
Числа, входящие в маркировку, характеризуют технические параметры разъединителя: 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах, 400 – номинальный ток, который может проходить по контактной группе разъединителя, УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.
Как правилоразъединители РЛНД-10/400 УХЛ1
устанавливаются на опоре, рядом с трансформаторной подстанцией.
В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II. В настоящее время разъединители на фарфоровых изоляторах собираются только на изоляторах С4-80 II, поэтому в маркировке букву Б мы также опустили.
Разъединители РЛНД-10/400 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.
Комплект поставки разъединителя РЛНД-10/400 УХЛ1
В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.
Разъединители РЛНД-10/630 УХЛ1
используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.
Маркировкаразъединителя РЛНД-10/630 УХЛ1
означает следующее: Р – разъединитель, ЛН – линейный наружной установки, Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых являетсяизолятор С4-80 II .
Числа, входящие в маркировку, характеризуют технические параметры разъединителя: 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах, 630 – номинальный ток, который может проходить по контактной группе разъединителя, УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.
Как правилоразъединители РЛНД-10/630 УХЛ1
устанавливаются на опоре, рядом с трансформаторной подстанцией.
В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Буква Б, в сочетании РЛНД-10Б говорит о том, что за основу изоляции разъединителя выбран изолятор С4-80 II. В настоящее время разъединители на фарфоровых изоляторах собираются только на изоляторах С4-80 II, поэтому в маркировке букву Б мы также опустили.
Разъединители РЛНД-10/630 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.
Комплект поставки разъединителя РЛНД-10/630 УХЛ1
В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.
|
Разъединители РЛНД-1-10.IV/200 УХЛ1
используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.
Маркировкаразъединителя РЛНД-1-10.IV/200 УХЛ1
Числа, входящие в маркировку, характеризуют технические параметры разъединителя: 1 – эта модель оснащена одним заземлителем, 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах, 200 – номинальный ток, который может проходить по контактной группе разъединителя, УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.
Как правилоразъединители РЛНД-1-10.IV/200 УХЛ1
устанавливаются на опоре, рядом с трансформаторной подстанцией.
|
|
Разъединители РЛНД-1-10.IV/200 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.
Комплект поставки разъединителя РЛНД-1-10.IV/200 УХЛ1
В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.
|
Разъединители РЛНД-1-10.IV/400 УХЛ1
используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.
Маркировкаразъединителя РЛНД-1-10.IV/400 УХЛ1
означает следующее: Р – разъединитель, ЛН – линейный наружной установки, Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых является изолятор.
Числа, входящие в маркировку, характеризуют технические параметры разъединителя: 1 – эта модель оснащена одним заземлителем, 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах, 400 – номинальный ток, который может проходить по контактной группе разъединителя, УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.
Как правилоразъединители РЛНД-1-10.IV/400 УХЛ1
устанавливаются на опоре, рядом с трансформаторной подстанцией.
В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Цифры IV, в сочетании РЛНД-1-10.IV говорят о том, что за основу изоляции разъединителя выбран полимерный изолятор.
|
|
Разъединители РЛНД-1-10.IV/400 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.
Комплект поставки разъединителя РЛНД-1-10.IV/400 УХЛ1
В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.
|
Разъединители РЛНД-1-10.IV/630 УХЛ1
используются для отключения участков сети, находящихся без нагрузки. Разомкнутые ножи разъединителя создают видимый разрыв в цепи, что повышает безопасность работы персонала на отключенном оборудовании.
Маркировкаразъединителя РЛНД-1-10.IV/630 УХЛ1
означает следующее: Р – разъединитель, ЛН – линейный наружной установки, Д – двухколонковый, т.к. разъемная группа ножей крепится на двух колонках, основой каждой из которых является изолятор.
Числа, входящие в маркировку, характеризуют технические параметры разъединителя: 1 – эта модель оснащена одним заземлителем, 10 – номинальное напряжение сети в которой может работать разъединитель, в киловольтах, 630 – номинальный ток, который может проходить по контактной группе разъединителя, УХЛ1 – климатическое исполнение, для У – умеренного и ХЛ – холодного климата, 1 – допускается установка на улице, снаружи помещения.
Как правилоразъединители РЛНД-1-10.IV/630 УХЛ1
устанавливаются на опоре, рядом с трансформаторной подстанцией.
В наименовании разъединителя возможны дополнительные буквы, которые мы для удобства заказа не указываем. Буква М, в сочетании РЛНДМ указывает на материал изготовления контактных ножей – медь. Однако все современные разъединители оснащаются медными ножами, поэтому буква М по сути не нужна. Цифры IV, в сочетании РЛНД-1-10.IV говорят о том, что за основу изоляции разъединителя выбран полимерный изолятор.
|
|
Разъединители РЛНД-1-10.IV/630 УХЛ1, имеют отличное соотношение цена-качество и при соблюдении всех условий и правил по эксплуатации, своевременном профилактическом обслуживании способны проработать очень долгое время.
Комплект поставки разъединителя РЛНД-1-10.IV/630 УХЛ1
В комплект поставки обязательно входит ручной привод к разъединителю, технический паспорт с отметкой ОТК. Вал привода и металлоконструкции для крепления разъединителя на опоре (КМЧ) в стандартный комплект поставки не входят, но Вы можете заказать их дополнительно, и мы поставим их вместе с разъединителем, в одном комплекте.
|
Разъединитель серии РЛНД выполнен в виде трехполюсного (на одной раме) аппарата, горизонтально-поворотного типа, каждый полюс которого имеет один подвижный и один неподвижный изоляторы, несущие на себе токоведущую систему.
Разъединитель имеет один или два стационарных заземлителя. Размыкание соединения главного и заземляющего контуров осуществляются через ламельные контакты, контактное давление в которых создается пружинами.
Основные части разъединителя, выполненные из черных металлов, имеют стойкое антикоррозийное покрытие - горячий цинк.
Управление разъединителями осуществляется ручными приводами типа ПРН(З)-10УХЛ1.
Условное обозначение
Р - разъединитель;
Л - линейный;
Н - наружной установки;
Д - количество опорных кoлонок (две);
1, 2 - количество заземлителей;
10 - номинальное напряжение, кВ;
Б - исполнение изоляции;
200, 315, 400, 630 - номинальный ток, А;
Н - повышенной надежности;
УХЛ, Т1 - климатическое исполнение.
Разъединитель серии РЛНД - 10 выполнен в виде трехполюсного аппарата горизонтально-поворотного типа, каждый полюс которого имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система.
Разъединитель имеет один или два стационарных заземлителя.
Контактное нажатие в которых создается пружинами.
Все стальные части разъединителей имеют покрытие горячим и термодиффузионным цинком, токоведущий контур выполнен из меди покрытой оловом, что обеспечивает высокую коррозионную стойкость и не требует восстановления покрытия до 30 лет эксплуатации.
В трущихся узлах цоколя разъединителя применены втулки из антифрикционного материала, не требующие смазки в течение всего периода эксплуатации и позволяющие снизить усилие на рукоятке привода при оперировании разъединителем. Причем это усилие остается неизменно низким в течение всего срока службы разъединителя, что исключает одну из основных причин электротравматизма обслуживающего персонала.
Прокладка кабеля в траншее.
Технология производства работ
1. Допуск к работам.
2. Вынос оси трассы КЛ в натуру.
3. Раскопка траншеи для прокладки кабеля.
4. Устройство песчаной подушки (подсыпки).
5. Укладка ж/б лотков в траншею.
6. Подсыпка ПГС в лотки.
7. Установка кабельного барабана и натяжной машины.
8. Расстановка и закрепление роликов на трассе.
9. Прокладка кабеля по трассе.
10. Перекладка кабеля из роликов в лотки и на металлоконструкции, засыпка кабеля ПГС и накрытие плитами.
11. Обратная засыпка траншеи местным грунтом.
Подготовка рабочего места
1. Зона работ должна иметь ленточное ограждение, препятствующее ошибочному проникновению персонала в действующие части электроустановок.
2. Пути проезда техники в выделенную для выполнения работ по разгрузке кабельных барабанов зону выкладываются дорожными ж/б плитами 3000×1750 мм. Выгруженные барабаны должны храниться на твердой, ровной поверхности.
3. Перед началом работ по прокладке строительной длины ОБЯЗАТЕЛЬНО
согласовать выполнение работ с эксплуатирующей организацией.
Порядок производства монтажных работ:
1. Подготовка площадки для установки крана и барабанов;
2. Выгрузка барабанов;
3. Установка натяжной машины;
4. Расстановка роликов в траншее;
5. Прокладка кабеля;
6. Монтаж соединительных и концевых муфт кабельной линии;
Температура прокладки:
Под температурой прокладки понимается температура оболочки кабеля, а не температура окружающего воздуха.
Верхнее допустимое значение температуры: +50 °С.
Нижнее допустимое значение температуры: -20 °С (для кабеля с оболочкой из полиэтилена); -5 °С (для кабеля с ПВХ оболочкой).
Если в течении суток до прокладки кабель находился на открытом воздухе, а температура опускалась ниже -20 °С, то прокладка разрешается только после предварительного прогрева кабеля.
После предварительного прогрева прокладку кабеля осуществлять: при температуре воздуха до -15 °С за время не более 1,5 часов; при температуре воздуха в диапазоне от -15 °С до -25 °С за время не более 1 часа. Не рекомендуется проводить работы по прокладке кабеля при температурах ниже -25 °С. Запрещены работы по прокладке кабеля при температурах окружающего воздуха ниже -40 °С.
Предварительный прогрев кабеля осуществлять внутри обогреваемых помещений с окружающей средой до +40 °С, либо в тепляках или палатках с горелками инфракрасного излучения или с обогревом воздуходувками при температуре до +40 °С (см. рис. 3).
Продолжительность прогрева кабеля на барабанах в теплом помещении или тепляках выбирать в соответствии с приведенной ниже таблицей.
Минимальный радиус изгиба кабеля:
Во время прокладки кабеля радиусы его изгиба не должны быть менее 20×D, где D - это диаметр кабеля по его внешней оболочке.
Однако, при однократном изгибе, например, перед запаянными концами кабеля, указанный радиус изгиба может быть уменьшен не более, чем на половину по решению специалиста фирмы-изготовителя, используя, например, изгиб по шаблону при нагреве до температуры +30 °С.
Тяжение кабеля:
Тяжение кабеля должно осуществляться с помощью концевого захвата (кабельного чулка), закрепленного на оболочке кабеля, или за жилу кабеля.
Максимально допустимое усилие тяжения кабелей, допускаемое заводом изготовителем:
Р = 50 Н/мм 2 ×А для медных жил,
Р = 30 Н/мм 2 ×А для алюминиевых жил,
где А - площадь поперечного сечения жилы кабеля, в мм 2 .
Исходя из условий прохождения трассы и расчетов усилий тяжения кабелей выбрано наиболее оптимальное размещение барабанов и натяжных машин.
Необходимо строго соблюдать данную расстановку. В случае изменения места расположения толкателей может значительно увеличиться тяговое усилие на лебедке.
Усилие автоматической остановки тяговой машины следует установить перед началом протяжки кабелей. Силу тяжения лебедки необходимо постоянно контролировать и записывать в акт об усилиях тяжения при прокладке кабеля, который является составной частью исполнительной документации. Натяжная машина должна быть оснащена автоматическим регистратором усилий.
При превышении фактического усилия тяжения кабеля над расчетным, либо максимально допустимым, необходимо срочно остановить прокладку и не продолжать ее пока не будет выяснена причина.
В данной ситуации следует проверить:
· правильность установки и исправность линейных и угловых роликов,
· наличие смазки в трубах,
· отсутствие заклинивания кабеля в трубах,
Дальнейшая протяжка кабеля возможна только после устранения причин превышения допустимых усилий тяжения.
