Сборка стропильной системы двухскатной крыши. Как правильно изготовить стропила для двухскатной крыши своими руками, а так же их виды и способы усиления стропильной системы

Самая простая по исполнению двускатная крыша одновременно является и самой надёжной. Доступность исполнения своими руками не даёт повода для самоуверенности - прежде чем приступать к работе, нужно досконально ознакомиться с особенностями конструкции, чтобы квалифицировано принимать решения и исполнять их.

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Фотогалерея: как можно использовать пространство под двускатной крышей

Под двускатной крышей можно устроить жилую мансарду Двускатная крыша с датской полувальмой облагораживает экстерьер здания и позволяет увеличить размер мансарды Мансарду над гаражом можно использовать для хранения запчастей, устройства комнаты отдыха или для оборудования склада хозяйственной техники Площадь мансарды под двускатной крышей зависит от высоты конька и угла наклона скатов

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами - самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов - вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник - наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

1. Мауэрлат - это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.
2. Стропильная нога - деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила - основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.

   Стропильные фермы формируют силовой каркас крыши и определяют её геометрическую форму

3. Лежень - брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
4. Затяжка - элемент, применяемый в висячих стропильных системах. Его назначение - компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
5. Стойки - брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
6. Подкосы - элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
7. Контробрешётка - деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки - образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
8. Обрешётка - опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
9. Конёк - горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.
10. Свес кровли - является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения - кобылками.

    Стропильная система двускатной крыши состоит из ферм треугольной формы, опирающихся на мауэрлат и конёк, обрешётки и нескольких вспомогательных элементов, усиливающих конструкцию

Расчёт нагрузки на стропильную систему двускатной кровли

Стропильная система испытывает определённые нагрузки, которые можно разделить на два вида.

1. Постоянные нагрузки, действующие независимо от любых других факторов. Их величина определяется конструкцией кровельного пирога и состоит из веса гидроизолирующих и парозащитных плёнок, утеплителя, доборных элементов, крепежа и любых других элементов кровельного покрытия, включая финишное. На практике средний вес всех составляющих кровли дома составляет порядка 40–45 кг/м 2 . Более точно эту величину можно вычислить, просуммировав значения удельной нагрузки каждого используемого материала, которые можно взять из справочных таблиц. Рассчитывая вес кровли, рекомендуется заложить запас прочности величиной в 10%.

   При расчёте нагрузки учитывается вес каждого элемента кровельного пирога

2. Переменные нагрузки. К таковым относятся воздействия ветра и снега в зависимости от их интенсивности. По сути, кровля дома представляет собой парус, воспринимающие нагрузку от ветра. Сила непосредственного воздействия на кровлю по нормали зависит от угла наклона ската - чем он меньше, тем ниже нагрузка. Одновременно на подветренном скате возникают завихрения, и появляется нагрузка на крышу с обратным вектором воздействия. При ураганных ветрах усилие на отрыв может достигать 630 кг/м 2 . К переменным нагрузкам относятся и снеговые воздействия. Нужно заметить, что они также имеют чётко выраженные региональные показатели.

   Ветровые нагрузки являются фактором риска для кровель, поскольку они создают большие отрывающие и опрокидывающие усилия

Очевидно, что тщательный расчёт нагрузок от снега и ветра с учётом местных климатических условий жизненно необходим при выборе конструкции и материалов кровли . Эти нагрузки можно определить по карте, составленной на основании СНиП 2.01.07–85.

По карте можно определить величину ветровой и снеговой нагрузки в регионе строительства

Отмеченные на картах значения снеговой и ветровой нагрузки для каждого района называются нормативным. Для того чтобы получить расчётную снеговую нагрузку, нормативную величину нужно умножить на специальный коэффициент, который учитывает угол наклона крыши. Этот коэффициент равен:

• 1 при уклоне менее 25 o ;
• 0,7 при угле наклона от 25 до 60 o ;
• 0 для более крутых скатов.

Расчётная ветровая нагрузка определяется умножением нормативного значения на коэффициент, учитывающий высоту здания и тип местности, в которой ведётся строительство.

Таблица: поправочный коэффициент для расчёта ветровой нагрузки (учёт высоты здания и типа местности)

Удельную нагрузку наиболее популярных кровельных материалов можно взять из следующей таблицы.

Таблица: весовые показатели некоторых материалов для крыши

Учитывать особенности воздействия разных видов нагрузок можно только в совокупности, поэтому расчёты подобного характера нужно доверить опытному специалисту.

Видео: расчёт стропильной системы

Виды стропильных систем двускатной крыши

По принципу устройства стропильные системы бывают двух типов:

1. Висячие.
2. Наслонные.

Висячие стропила используются для зданий, в которых несущие опоры расположены на расстоянии до 10 метров при отсутствии промежуточной стены внутри коробки здания. Для других случаев необходимо использовать наслонную стропильную систему.

Особенности устройства висячей стропильной системы

Опорой для висячих стропил являются наружные стены. Поскольку арка имеет соединение в верхней точке, при воздействии на неё вертикальных нагрузок на нижних опорах создаются распирающие нагрузки. Для их компенсации используются затяжки - горизонтальные связки между нижними концами стропильной ноги. В результате получается жёсткий силовой треугольник. При устройстве мансардного помещения в качестве затяжки используются балки перекрытия. Возможны различные конструктивные решения висячей стропильной системы:

1. Простая трёхшарнирная арка. Представляет собой конструкцию в виде треугольника. При этом затяжка работает только на растяжение и не является опорной. Поэтому её можно заменить обычной металлической балкой. Соединение карнизного узла в этом случае выполняется простой ортогональной врезкой с использованием деревянных накладок или металлических пластин.

   Трёхшарнирная арка является самой простой конструкцией стропильной фермы для двускатной крыши

2. Трёхшарнирная арка с усилением. Такая схема применялась ранее при возведении промышленных зданий, когда длина пролёта превышала 6 метров. Затяжка при этом подвешивается на бабке из древесины. Соединение узлов производится с применением металлических деталей и снабжается устройствами для регулировки натяжения. Основная нагрузка в такой системе приходится на конёк кровли. В индивидуальном жилищном строительстве такие стропильные системы не применяются.

   Трёхшарнирная арка с усилением отличается от простой наличием вертикального ребра жёсткости (бабки) и возможностью регулировки натяжения в местах соединений

3. Шарнирная арка с поднятой затяжкой. В этом варианте стропильная нога частично разгружается через конёк крыши подвеской к приподнятой затяжке. Она поднимается на высоту не менее 2,2 м от уровня пола чердака. Такая система идеально подходит для устройства мансардного помещения в подкровельном пространстве. Соединение затяжки со стропилами производится врезкой, в результате чего соединение в узле становится неподвижным.

   Шарнирная арка с поднятой затяжкой идеально подходит для устройства мансардного подкровельного помещения

4. Трёхшарнирная арка с ригелем используется для усиления стропильной системы при помощи создания дополнительного силового треугольника. Система применяется при значительных распирающих нагрузках. Соединение ригеля со стропилом должно быть неподвижным, в противном случае вся система не будет иметь необходимой жёсткости.

   Дополнительный горизонтальный элемент (ригель) придаёт системе большую устойчивость к распирающим нагрузкам

Ригель, в отличие от нижней затяжки, работает на сжатие, а не на растяжение.

Кроме перечисленных используются также и другие элементы для усиления кровельного скелета. Весьма популярными являются подкосы и стойки, располагаемые в системе на местах наибольших нагрузок на стропила.

В наиболее нагруженных местах стропильные фермы могут усиливаться подкосами и стойками

Видео: стропильня система пошагово

Стропильные системы наслонного типа

Наслонные стропила применяются для зданий шириной более 10 метров. Для них характерно наличие несущей стены внутри здания, которая является дополнительной опорой для стропильной системы. Наслонные конструкции бывают нескольких видов:

В безраспорных наслонных системах основная нагрузка от кровельного каркаса передаётся на мауэрлат

Определение шага стропил двускатной крыши

Задача обеспечения достаточной прочности стропильной системы решается подбором материала для изготовления её элементов и расчётом параметров их установки. Шаг стропил является одним из таких элементов и подбирается в зависимости от веса кровельного пирога. Расстояние между опорными балками обычно устанавливается в пределах 0,6–1,5 м. Реальный шаг между стропилами зависит от геометрии кровли и рассчитывается следующим образом:

1. Определяется количество стропильных ног. Для этого нужно воспользоваться соотношением n = L / d 1 + 1, где n - количество стропильных ног, L - длина кровли по коньку, d 1 - желаемое расстояние между стропилами.
2. Вычисляется расчётное расстояние между стропилами, для чего длина кровли по коньку делится на полученное в предыдущем пункте количество: d = L / n.

Для примера рассмотрим вариант с длиной крыши 13 м при предпочтительном расстоянии между стропилами 750 мм (вариант для кровли с керамической черепицей).

1. Количество стропильных ног n = 13000 / 750 +1 = 18,33. Поскольку число стропил должно сбыть целым, округляем это значение до 19.
2. Шаг стропил d = 13000: 19 = 684 (мм).

Таким образом, на выбранной нами крыше стропила необходимо устанавливать с шагом 68,4 мм.

Следует помнить, что полученный результат является расстоянием между осями стропил.

Узлы стропильной системы двускатной крыши

Основные типы соединений в узлах несущей конструкции кровли мы уже рассмотрели выше. Но имеет смысл подробнее остановиться на вспомогательных материалах, позволяющих сделать стропильную систему более надёжной и прочной.

Усилить крепление деталей при монтаже стропильной системы можно при помощи металлических пластин и уголков различной формы

Такие изделия производятся из оцинкованной стали толщиной до 1,5 мм. Они имеют различную конфигурацию и могут быть установлены на любом виде соединения.

Фотогалерея: виды соединений в узлах стропильной системы двускатной кровли

В коньковой части стропильные ноги обычно соединяются плоскими пластинами на болтах Для усиления конструкции стропильной системы нужно подбирать металлические пластины, соответствующие конфигурации крепёжного узла Скользящие сопряжения узлов разгружают стропильную конструкцию Узлы примыкания в стропильной системе можно дополнительно усиливать металлическими вставками В зависимости от типа применяемой стропильной системы существуют разные способы крепления конькового узла На плоских соединениях, работающих под большими нагрузками, удобно использовать гвоздевые пластины

Все стыковочные узлы стропильной системы несут функцию усиления стропил за счёт перераспределения нагрузок и упрочнения несущих элементов. Так, в нижней части стропило опирают на мауэрлат под прямым углом, для чего выполняют соответствующие врезки.

Для усиления стропильной системы стараются использовать соединения с максимальной несущей способностью, например, врезку стропила в мауэрлат под прямым углом

Кроме того, для дополнительного усиления в стыковочных узлах используются металлические крепёжные пластины. Этот же принцип используется и при установке подкосов к стропилу. В любом случае сопрягаемые детали должны работать «на упор» и не смещаться в процессе эксплуатации.

Любые детали должны нагружаться вдоль своей оси

Можно назвать три основных вида узлов в стропильной системе:

1. Коньковые соединения. Это стыковка двух стропильных ног под заданным углом по линии пересечения скатов. Могут быть шарнирными или глухими. Первые применяются при устройстве стропильной системы на брусовых или бревенчатых домах, которые склонны проседать и приподниматься в зависимости от сезона в течение практически всего срока эксплуатации. Глухие соединения используются в стропильных системах домов из строительного камня. В таких строениях поверх стены устанавливается армированный пояс, который и принимает на себя боковые нагрузки.
2. Крепление нижних концов стропильных ног к мауэрлату. Поскольку они расположены под углом к опорному брусу, создаётся скользящий вектор, направленный во внешнюю от строения сторону. Для его компенсации в мауэрлате производится врезка, а на стропиле - пятка. Стропило вставляется в паз с упором на неё и крепится гвоздём через ребро балки в мауэрлат. Применяются также дополнительные опорные детали из брусков. В тех случаях, когда стропильная балка должна перемещаться (на деревянных срубах), применяются скользящие крепления. Они дают возможность компенсировать сезонные изменения высоты стен.
3. Другие узлы. Все остальные детали стропильных систем являются по сути упорными элементами, работающими на сжатие, редко - на растяжение. Они устанавливаются путём врезки в сопрягаемые детали, чтобы не допустить их смещения под нагрузкой. К таким деталям можно отнести ригели, подкосы, стойки, упоры и другие подобные детали.

Для более прочного соединения используются дополнительные элементы, упомянутые выше.

Монтаж двускатной стропильной системы

В настоящее время строительный рынок предлагает услуги по изготовлению стропильных ферм в индивидуальном исполнении для конкретных построек. Нужно отметить, что такая услуга имеет ряд преимуществ:

1. Гарантированное качество изделий, обеспеченное применением специального оборудования и технологий сборки.
2. Безопасность в противопожарном отношении, поскольку все детали ферм подвергаются антипиреновой обработке.
3. Увеличенный срок службы, который достигается антибактериальной обработкой изделий специальными составами.
4. Простота установки готовых ферм.

Единственным недостатком такого способа установки стропильной системы является относительно высокая стоимость изделий.

Для самостоятельного возведения двускатной крыши можно использовать готовые стропильные фермы, заказанные у профессиональных производителей

Сборка стропильных ферм на земле

Сборка стропил на земле используется в тех случаях, когда непосредственно у дома имеется ровная площадка достаточных размеров для изготовления ферм. При этом монтируются не полные фермы, а жёсткие конструкции из трёх-четырёх деталей, которые могут быть подняты к месту установки усилиями двух-трёх человек. Подъём производится при помощи канатов по слегам. Преимущество такого способа сборки состоит в возможности использования единого шаблона, чем обеспечивается высокая точность изготовления каждого элемента конструкции. Возможный вариант частичного монтажа ферм внизу выглядит следующим образом:

1. Изготовить стапель для сборки ферм. Он представляет собой три площадки, расстояние между которыми соответствует длине сопрягаемых деталей. Их можно собрать из нескольких досок или брусьев, располагаемых в одной горизонтальной плоскости.

   Для удобства сборки стропильной фрмы на земле необходим свободный участок определённого размера и вспомогательные элементы, на которых можно разместить детали конструкции

2. Для сборки первой фермы нужно взять две стропильных ноги и затяжку - нижнюю или верхнюю.
3. Разложив детали на стапеле, разместить их в соответствии с чертежом фермы и скрепить гвоздями. Проверить заготовку фермы на соответствие размерам, указанным в техдокументации. При необходимости поправить расположение компонентов.
4. Выполнить окончательную фиксацию деталей в узлах фермы, используя дополнительные крепёжные пластины. Гвоздевые пластины можно устанавливать с использованием силовой струбцины, применяя дополнительные подкладки из толстолистовой стали под её губки.

   Силовая струбцина позволяет предварительно стянуть гвоздевые пластины, а затем закрепить их любым удобным способом

5. Уложить детали второй фермы поверх первой и зафиксировать струбцинами, точно повторяя контуры нижней фермы, которая играет роль шаблона. После сборки второй фермы убрать её в сторону.
6. Изготовить необходимое количество ферм, повторяя операции из предыдущего пункта. Таким образом обеспечивается полное соответствие всех изготовленных ферм.

   При изготовлении стропильных ферм по одному шаблону они будут в точности повторять размеры и форму друг друга

Монтаж стропильной системы по месту установки производится следующим образом:

1. На крышу поднимаются первые две фермы. Для этого можно использовать наклонный настил из нескольких брусьев и довольно прочные верёвки.
2. Первыми устанавливаются фронтонные фермы по концам крыши. Их нужно выставить строго вертикально и закрепить к мауэрлату временными укосинами.

   Первыми нужно установить фронтонные фермы

3. Между фронтонными фермами натягивается строительный шнур перпендикулярно расположению стропильных ног.
4. Каждая последующая ферма устанавливается с соблюдением ранее рассчитанного шага стропил.

   Для того чтобы все стропильные фермы были установлены ровно, между крайними конструкциями натягивается шпагат

5. После установки последней фермы вся конструкция стропильной системы укрепляется прогонами, после чего временные крепления демонтируются.
6. Далее монтируются остальные элементы конструкции - укосины, коньковый брус, лежни, стойки и прочее, предусмотренное в проекте стропильной системы.

Дополнительную прочность крыше придаёт обрешётка, набиваемая в последнюю очередь.

Сборка стропильных ног непосредственно по месту установки

Сборка стропил по месту применяется на крышах небольшого размера. При этом наверх подаются бруски-заготовки, из которых выпиливаются необходимые детали. Монтаж выполняется снизу вверх, начиная с установки стропильных ног. Горизонтальный уровень стропильной системы контролируется по натянутым шнурам, а вертикальность сборки ферм - строительным отвесом. Порядок монтажа такой же: сначала монтируются фронтонные фермы, затем остальные в любом удобном порядке.

Сборка стропильной системы непосредственно на крыше начинается с установки стоек и конькового прогона, на который укладываются стропила

В точности выполняя требования чертежей, можно смонтировать стропильную систему самостоятельно. В одиночку это сделать практически невозможно, поэтому участие одного или двух помощников обязательно.

Видео: установка стропил своими руками

При сборке стропильного каркаса для двускатной крыши важно придерживаться определённых правил:

1. Вся древесина, используемая для монтажа стропильной системы, должна быть обработана антисептическими и противопожарными составами.
2. При работе с ручным электроинструментом необходимо соблюдать требования безопасности, указанные в инструкциях.
3. Установку гвоздевых пластин нельзя производить при помощи заколачивания молотком, это приводит к их деформации. При монтаже нужно использовать зажимающий инструмент.
4. Под мауэрлатом должен быть проложен слой гидроизоляция. Традиционно для этого используется рубероид.
5. При монтаже стропильной системы нужно использовать крепёж с защитным покрытием.
6. Монтаж стропильной системы следует производить в сухую безветренную погоду.

Видео: двускатная крыша для металлочерепицы

Как и всякая кровельная система, двускатная крыша требует внимательного и ответственного отношения. Ошибки при строительстве таких кровель обходятся, как правило, дорого. Важен не только тщательный подбор материалов, но и грамотное их применение. Тем не менее основную часть работ вполне можно выполнить самостоятельно. Успехов вам!

Крыша является одним из основных элементов дома, наряду со стенами и фундаментом. Без её правильного устройства дом не будет достаточно прочным и комфортным для проживания. Результатом плохой крыши станут сырость, мокрые стены, всевозможные заболевания и дополнительные траты на отопление.

Предпочтительный тип крыши зависит от климата местности, преобладающих погодных условий. Наиболее распространёнными в наших условиях являются двухскатные, достаточно простые в возведении и обслуживании, и снижающие нагрузку от снега или другой небесной влаги. Немаловажную роль в выборе именно их служит эстетика.

Виды двухскатных крыш

Двухскатная крыша представляет собой довольно простую конструкцию, состоящую из двух скатов, соединённых между собой под углом. Они формируют что-то вроде треугольника. Но при всей простоте этой фигуры и треугольники бывают разными. Отличаются между собой и двухскатные крыши.

Основным отличием их конструкций является угол наклона. В зависимости от типа строения и других необходимых условий он может разниться. Кроме того, углы, под которыми устанавливаются скаты, могут отличаться и между собой. В результате возводят один из видов:

1. Простую симметричную;
2. Простую асимметричную;
3. Ломаную (излом может быть как внутренним, так и наружным).

У каждого из типов есть свои положительные и отрицательные стороны, заставляющие выбирать строителей тот или другой в зависимости от обстоятельств.

Простая симметричная крыша

Простая симметричная крыша

Этот тип конструкции несомненно является наиболее распространённым. Он является самым простым вариантом для изготовления своими руками. Его внешний вид всегда хорошо смотрится. В конце концов он хорош и тем, что под такой крышей остаётся немало полезного чердачного пространства.

По названию конструкции видно, что является её отличительной чертой: скаты формируют собой равнобедренный треугольник. Симметричность этой фигуры позволяет ей выглядеть пропорционально на любом доме.

Простая асимметричная крыша

Простая ассиметричная крыша

Основное отличие от предыдущего варианта также прямо отражено в названии. Конёк крыши такого типа смещён в сторону и в результате треугольник, формируемый ею, превращается из равнобедренного в разносторонний. Данная конструкция выглядит современно, поэтому хорошо подходит для домов в модерном стиле.

У асимметричной крыши есть две важных особенности:

1. Уменьшение размеров чердачных помещений;
2. Неравное распределение нагрузки.

В результате, такой тип конструкции хорош для тех, кому нужно дополнительное место для комнат, которые можно довести прямо до самой крыши. Но она требует правильных расчётов.

Ломаная крыша

Ломаная крыша

Этот тип конструкции наиболее сложен, поэтому его своими руками решаются делать не все. Хотя, на самом деле, это вполне возможно. Просто важно провести изначально правильные расчёты. Ведь основной особенностью является неправильная форма, где нагрузки распределяются крайне неравномерно.

Основным достоинством ломаной крыши, помимо её разнообразного внешнего вида, является то, что она даёт максимум свободной площади под ней. В результате, можно обустроить полноценный жилой второй этаж, мансарду. Благодаря этой особенности её ещё называют мансардной.

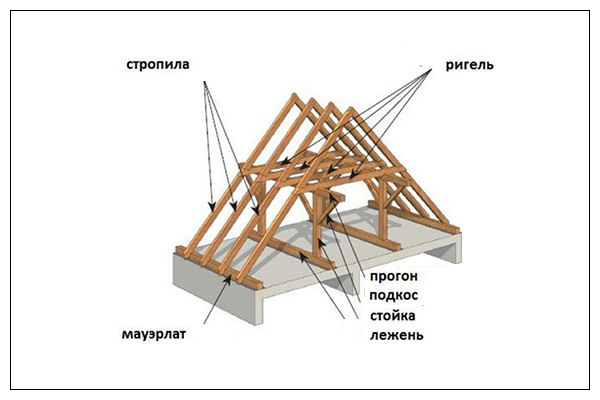

Конструкция стропильной системы

Стропильная система - является основой крыши. Существует два основных конструктивных решения для стропил двухскатной крыши:

1. Висячие.

Конструкция стропильной системы двухскатной крыши

Первый из них применяется тогда, когда дом имеет внутренние опоры, например - несущие стены. В случае их отсутствия предпочтительнее висячий тип.

Но, независимо от того, какой тип стропильной системы решено построить, каждый кто хочет знать, как построить крышу своими руками, должен разбираться в главных элементах конструкции. А именно:

• Стропильная нога или просто стропила . Стропильные ноги являются основой конструкции всей системы. Их располагают сверху, вдоль здания, и соединяют между собой для образования фермы. Поскольку именно они держат на себе покрытие крыши, то и тут важно применять прочную древесину. Желательно, чтобы это были бревно или брус. Монтаж производится исходя из заранее произведённых расчётов, поскольку изменить что-то впоследствии будет очень сложно;
• Стропильная стойка . Этот элемент конструкции помогает распределять нагрузку от стропил. Представляет собой вертикально расположенный брус. Его месторасположения зависит от типа конструкции, которую имеет крыша, и от её размеров. Если речь идёт о простой симметричной крыше с незначительной шириной пролёта, то стойка устанавливается по центру. Если же ширина большая, то тогда дополнительно ставятся две по бокам. Асимметричный вариант предполагает расположение этого элемента в зависимости от длины стропила, а ломаный - двух по бокам. Правда, если комнат больше, чем одна, то в последнем случае нужна дополнительная стойка по центру;
• Прогон . Главная задача прогонов соединять стропила, одновременно придавая им жёсткость. Прогоны могут быть коньковыми или боковыми. Первый располагают на самом верху крыши, в районе её конька. Делают прогоны из брусов. Иногда применяют доски. Наиболее распространённым является сечение 50 на 150 мм. Если прогон делают не только коньковым, но из нескольких брусов или досок по бокам при большой длине крыши, то тогда их поддерживают стойкой, идущей от конька и опирающейся на лежень. Боковые прогоны соединяются с ней посредством подкосов;
• Подкос . Представляют собой конструкцию из брусов, расположенных под определённым углом и опирающихся на лежень. Их основная задача заключается в том, чтобы служить опорами для стоек. Могут быть диагональным или продольными. Последние используют чаще всего, они находятся на одной плоскости со стропилами. В то же время первые необходимы, если в местности наблюдается повышенная снеговая или ветровая нагрузка. При ней также желательно выбирать угол подкосов в 45 градусов;
• Лежень . Находится в самом низу конструкции. По возможности его располагают на внутренней несущей стене. Его основное предназначение в том, чтобы служить опорой для стоек. На него же крепятся откосы;
• Затяжка . Этот элемент соединяет стропильные ноги, располагаясь под ними перпендикулярно. Параллельно он обеспечивает большую жёсткость конструкции;
• Ригель . Также соединяет стропильные ноги, но в отличие от затяжки не снизу, а сверху. Устанавливается внахлест. Делают ригель из доски такого же сечения, что и сами стропила;
• Обрешётка . Этот элемент устанавливается на завершающем этапе монтирования стропильной конструкции, поскольку он является основанием для покрытия. Состоит из брусьев и досок, которыми параллельно соединяют между собой стропила сверху донизу. Кроме того, что она служит для крепления кровли, обрешётка помогает перераспределять нагрузку от неё. Поэтому расстояние элементов между собой зависит от материала, который будет применяться при покрытии.

Общее представление о значении каждого элемента конструкции существенно облегчит задачу строительства двухскатной крыши своими руками.

Расчёты

Расчёт нагрузки на различные элементы крыши является важнейшим этапом, поскольку от него зависит прочность и безопасность конструкции. Нужно помнить, что именно треугольник является её самой жёсткой частью.

Нагрузки на стропила могут быть трёх видов:

1. Постоянными. Это те нагрузки, которые стропила ощущают постоянно. Например, вес отделочных и кровельных материалов, обрешётки и т.д. Для того, чтобы её узнать достаточно сложить все эти веса. Обычно постоянная нагрузка составляет около 40 кг/м.кв.;
2. Переменными. Они действуют в разное время с разной силой. К ним относится, например, ветровая. Для того, чтобы посчитать ветровую нагрузку или нагрузку от осадков нужно заглянуть в СНиП;
3. Особыми. Речь идёт о нагрузках, связанных с повышенной сейсмической активностью.

При расчёте нагрузки, оказываемой снегом, его вес множится на установленный коэффициент поправки, учитывающий давление ветра. Также вводится коэффициент зависимости от угла наклона крыши - чем он ниже, тем больше нагрузка. При угле превышающем 60 градусов он не учитывается.

Угол наклона

Правильный расчёт угла наклона зависит от некоторых особенностей. Во-первых, многое зависит от выбранного материала. Так, ондулин, профнастил, металлочерепица, шифер требуют угла в 20–45 градусов. А мягкая кровля - до 20 градусов.

Во-вторых, угол наклона зависит от климата в котором возводится крыша. Если мало осадков, то можно сделать его и незначительным. А при большом количестве - наоборот. Но, стоит помнить, что большие углы подвержены большим ветровым нагрузкам.

Длина стропил

Расчёт длины стропил не представляет особой трудности. Он производится на основе теоремы Пифагора. Длина стропила принимается за гипотенузу треугольника. А роль катетов исполняют - высота крыши и половина ширины дома. К полученному значению стоит добавить несколько десятков сантиметров для запила.

Шаг стропильных ног

Их выбор зависит от используемого для покрытия кровли веса конструкции и использованного материала. Обычно он варьируется в пределах 60-100 см.

Сечение стропил

Расчёт правильного необходимого сечения стропил - один из самых важных моментов, поскольку этот показатель сильно влияет на надёжность конструкции. При этом учитываются:

• Нагрузки;
• Длина стропила;
• Шаг стропил;
• Используемый материал;
• Тип древесины, применяемой в строительстве дома.

Чем выше шаг стропильных ног - тем выше и сечение.
На видео подробоное описание расчёта стропильной системы.

Виды стропильных систем

Существует два основных вида стропильных систем, из которых выбирают возводя двухскатную крышу. Речь идёт о висячих и наслонных и стропилах. Каждый из видов предназначен для различных сооружений.

Висячая конструкция

Висячая стропильная система

Висячие предназначены для небольших домов, чья ширина не превышает 6–6,5 погонных метров. Они не подходят для домов с широкой крышей. Также их не используют там, где есть средняя несущая стена.

Конструктивные особенности

Особенностью конструкции висячих стропил является то, что они опираются на две крайних несущих стены. В результате система находится под сильным воздействием распирающего усилия. В случае необходимости его снижают с помощью крепящейся внизу затяжки-ригеля.

Крепление к мауэрлату

Особенность конструкции висячих стропил диктует и то, как они крепятся к «фундаменту» всей системы - мауерлату. Единственным вариантом крепления является применение узла с нулевой степенью свободы. Шарниры, например, использовать нельзя.

Наслонная система

Наслонная система стропил

Наслонные стропила являются безальтернативным вариантом, когда речь идёт о большой крыше. Но для них нужно или наличие внутренней несущей стены, или же специально установленных промежуточных опор. Параллельно мауэрлату укладывается лежень, который принимает на себя часть нагрузки от конструкции.

Отличия между висячими и наслонными стропилами

Висячие стропила не требуют наличия промежуточных опор или внутренней несущей стены, но их распирающее усилие сильно влияет на конструкцию. В то же время, благодаря тому, что они опираются также на лежень посредине, наслонные стропила легче, в том числе и в сборке. Они лучше подходят для больших крыш.

Устройство двухскатной крыши своими руками

Как уже отмечалось, двухскатная крыша пользуется особой популярностью благодаря тому, что её конструкция позволяет возвести её своими руками. Что естественно довольно привлекательно для тех, кто любит строить сам или хочет существенно сэкономить.
Возведение конструкции двухскатной крыши состоит из нескольких больших этапов, каждый из которых важно выполнить правильно. В таком случае крыша будет стоять долго и не завалится.

Установка и крепление мауэрлата

Формально двухскатную крышу можно сделать без мауэрлата. В таком случае стропила будут опираться на балки перекрытия. Но так не рекомендуют делать по одной простой, но важной причине - балкам придётся принять на себя дополнительную нагрузку от крыши.
Устанавливается мауэрлат вдоль стены на которую будут опираться стропила, параллельно коньку дома, как это показано на фото.

Мауэрлат

Соединение мауэрлата

Концы брусьев, которые будут соединяться, запиливаются под углом в 90 градусов. После того, как концы прикладывают друг к другу, их скрепляют болтами и только ими. Важно не использовать вместо болтов какой-то другой материал, по типу гвоздей или проволоки.

Крепление

Способы крепления мауэрлата исходят из того, что он устанавливается поверху стены. При этом, он может располагаться как строго по центру стены, так и со смещением к одному из краёв. Но важно соблюсти расстояние в пять сантиметров до наружного края.

Между стеной и брусом кладётся слой гидроизоляции. Для этого подойдёт вполне и простой рубероид.

Это защитит дерево от влияния влаги, которая может попадать на стены. Само крепление должно быть максимально прочным, ведь ему придётся выдерживать ветровую нагрузку. Существует несколько способов фиксации мауэрлата к стене.
Способы крепления мауэрлата к стенам во многом зависят от того, из какого материала строится дом.

• Если здание возводят из монолита, то лучшим решением являются анкерные болты;
• Если дом возводится из бруса, то обычным решением являются деревянные нагели. Их можно усилить дополнительным креплением;
• Довольно распространённым вариантом крепления являются скобы. Их любят за то, что они довольно универсальны, хотя и не являются наиболее прочным решением;
• Если здание возведено из пористых материалов, таких как пенобетон, то правильным выбором будет крепление мауэрлата на арматуру;
• Шарнирное крепление, благодаря тому, что оно скользящее, подходит в первую очередь для тех домов, которые построены из материалов, дающих заметную усадку;
• Как дополнительное крепление можно применять прочную, например - вязальную, проволоку. Как самостоятельный вариант она не применяется.

Правильный выбор крепления даст возможность пережить крыше удары даже самого сильного ветра.

Установка стропил и стоек

Существует два варианта сборки стропильных ног. Их можно собрать или сверху, на крыше, или внизу, на земле. Второй вариант проще делать своими руками, но он занимает больше времени. Второй потребует использования механизмов, поскольку вручную конструкцию стропильной системы наверх поднять сложно.

Но, так или иначе, изготовление стропил нужно делать строго по разметке. Для этого хорошо подходят специальные шаблоны, которые делаются из фанеры после того, как были произведены все расчёты.

Схема крепления стропил

Перед креплением стропильных ног к мауэрлату в них надо сделать запил. Пилить можно только стропила, поскольку такие процедуры над мауэрлатом ослабляют его. Для крепления используют три гвоздя. Два из них забиваются по краям, а третий нужно вбить через верхнюю плоскость конструкции по центру. Благодаря использованию трёх вбитых таким образом гвоздей стропильная нога хорошо притягивается к мауэрлату и не двигается.

Что касается верхнего крепления стропил между собой, то существует три основных способа сделать это.

1. Без опорного бруса. Стропила можно сращивать встык или внахлёст. В первом случае концы обрезаются так, чтобы образовались равные углы. После прикладывания концов друг к другу, их соединяют с помощью металлической или деревянной планки. Кроме того, вверху вбивают гвоздь. При соединении внахлест концы обрезают нужным образом и соединяют болтами;
2. С использованием опорного бруса. Этот метод необходим, если речь идёт о большой крыше. Стропила у конька так же крепятся встык или внахлест, но дополнительно они опираются на брус, который в свою очередь также служит опорой для стоек;
3. Методом врубки. Он предполагает врубку стропильных ног в опорный брус.

Опора конька монтируется после того, как установлены две крайние стропильные ноги. Потом происходит крепление стоек. А потом, оставшихся стропил. Увидеть это всё можно на фото или видео.

Утепление и защита от воды

Правильные утепление и гидроизоляция очень важны в отечественном климате. Особенно, когда дело касается крыши, на которую постоянно и сильно воздействует окружающая среда. Да и влага, которая скапливается в самом доме, тоже поднимается на чердак в виде пара.

Исходя из вышесказанного, важно выбрать утеплитель, имеющий функцию пароизоляции. В остальном же его тип не имеет значения. А вот, что касается гидроизоляции, то и наиболее подходящими считаются рулонные её виды. Например, специальная плёнка. Её можно легко уложить прямо на стропила. Как это делается можно увидеть на видео.

Установка обрешётки

Обрешётка монтируется последней, но она играет не последнюю роль.

Без неё неудобно перемещаться по крыше, а кровельный материал излишне давит на стропила.Кроме того, она даёт возможность появиться воздушной подушке между кровельным материалом и утеплением.

Конструкция обрешётки и её шаг зависят от того, какой материал будет укладываться на кровлю.

1. Решетчатая обрешётка укладывается под шифер, черепицу или металлочерепицу, профнастил. В случае с металлочерепицей расстояние должно составлять 350 мм, а под шифер и профнастил - 400 мм;
2. Сплошная обрешётка используется для мягких типов покрытия.

Установка обрешётки

Делают её из бруса или доски, а если речь идёт о мягкой - из фанеры, листов ОСБ или той же доски. Укладывают на брус расположенный вдоль стропил, как это показано на фото и видео.

Расчёт площади крыши

Двухскатная крыша зачастую имеет простую форму, поэтому рассчитать её площадь не составит особого труда. А ведь это крайне важно сделать точно, ведь от знания площади зависит расход материалов.

Расчёт площади крыши

Рассчитывая площадь крыши, для этого, чтобы не путаться не стоит обращать внимание на параметры всевозможных вентиляционных отверстий, мансардных окон или дымоходов. Достаточно лишь узнать высоту от перекрытия потолка до конька и длину конькового прогона. Эти параметры перемножаются. Если площадь крыши разделить на синус угла наклона стропила, то можно узнать площадь одного ската.

Типовые параметры

Особенностью конструкции, которой отличается двухскатная крыша, является то, что её можно разбить на отдельные типовые части. Посчитав площадь каждого такого элемента, отдельно и сложив всё вместе можно получить искомую величину количества материалов.

Поскольку крыша делается с наклоном, то нужно знать его угол.

Косинус угла нужен для определения точного показателя площади почти всех элементов.

Типовыми элементами являются ноги стропил, формирующие основу ферм. Кроме них присутствуют раскосы, подкосы, опоры, прогоны.

Кровельное покрытие: выбор и установка

Монтаж кровли из металлочерепицы

Монтаж кровельного покрытия является завершающим этапом работ. Но ему предшествует выбор подходящего материала. В наше время производители предлагают огромный выбор кровельных материалов, каждый из которых имеет свои плюсы и минусы. Выбор всегда за потребителем и зависит от его эстетических предпочтений, денежных возможностей и климата.

• Натуральная черепица. Это очень красивый, традиционный, но вместе с тем и дорогой материал. Её высокая цена компенсируется очень долгим сроком службы, если конечно её специально не бить или же на неё воздействуют крайне неблагоприятные погодные условия;
• Металлическое покрытие. Такая кровля также является достаточно традиционным решением. Сегодня производители предлагают множество вариантов металлических листов для крыши, отличающихся не только прочностью, но и внешним видом;
• Деревянная крыша. Крыша из гонта или шпинделя несомненно имеет множеств эстетических достоинств. Но на довольно дорогая и без специальной обработки подвержена гниению;
• Наливное покрытие. Оно считается достаточно недорогим и надёжным. Относится к категории мягких покрытий. Недостатком является то, что его можно использовать лишь на крышах с не очень крутыми скатами.

Монтаж каждого из видов материалов производится по-своему и для них используются разные крепления. Информацию можно узнать из видео или у производителя. После монтируются карнизные свесы.

Крепление деталей

Умение правильно закрепить малейшие детали является важнейшим в деле изготовления крыши своими руками. Есть несколько основных методов соединения и крепления частей конструкции кровли.

Так, пазовое соединение используют, скрепляя диагональные части. Если же идёт речь о соединении перпендикулярных элементов, то оно годится только для тех из них, где не так важна прочность.

Металлические уголки и пластины также довольно популярны. Их отличает хорошая прочность. Но недостатком является опасность того, что некоторые шурупы вывернутся от нагрузок. Для минимизации рисков применяют комбинированный метод крепления.

Стоимость двухскатной крыши

Стоимость сильно разниться от того, делается ли крыша своими руками или с помощью мастеров. В последнем случае она выйдет существенно дороже и цена может достигать нескольких сотен тысяч. В первом же случае основные расходы уйдут на материалы.

В общую цену конструкции входят:

• Материалы;
• Установка мауэрлата;
• Установка стропильной системы;
• Установка гидроизоляции;
• Установка обрешётки;
• Монтаж кровли.

Выполнение любого из этих элементов собственноручно удешевляет строительство.

Отделка фронтона сайдингом

Фронтон является заметной частью дома. Поэтому для его обшивки принято использовать привлекательные материалы. Это может быть доска в тон крыше, фанера или сайдинг. В случае деревянных домов фронтон может вырезаться заранее. Подробнее об этом рассказано на видео.
Двухскатная крыша благодаря простоте и доступности конструкции, позволяющей её устроить в том числе и своими руками, стала по-настоящему универсальным решением. Знание отдельных особенностей позволит легко избежать главных проблем при её возведении.

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

• Стропильная нога - основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
• Мауэрлат - так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
• Затяжка (стяжка)- распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
• Прогоны - коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов - удержание стропильных ног от падения и «складывания»;
• Стойка - располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
• Лежень - дополнительный элемент, на который опирается стойка;
• Обрешетка - доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

давление выпавшего снега;

вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

• Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил - от 10-15°;
• Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
• Металлочерепица: придерживаться следует уклона от 14°;
• Профнастил: его листы должны размещаться под углом от 12°;
• Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида - висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

• симметричная двухскатная крыша;
• ассиметричная двухскатная крыша;
• двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для .

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и , если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Двускатная крыша благодаря простой, надежной и презентабельной конструкции популярна уже много лет. В зависимости от величины наклона скатов, ее используют в регионах с различным количеством осадков. Стропильная система двускатной крыши обеспечивает естественный сход осадков.

1. Симметричная – оба ската имеют одинаковую длину и монтируются под одним углом. Такая крыша представляет равнобедренный треугольник с тупым или острым углом.
2. Ломаная крыша создается для размещения мансардной комнаты, ее стропильная система подразумевает сложную, двухуровневую конструкцию.
3. Различные углы скатов – это оригинальная конструкция, подчеркивающая необычную архитектуру дома.

Значение угла наклона

Угол наклона выбирается после анализа нескольких показателей: вида кровельного покрытия, количества осадков, ветровой нагрузки. Для регионов с обильными осадками рекомендуется маленький угол скатов, но не меньше 5 градусов. На крутой поверхности не задерживаются снежные массы. Пологие кровли с тупым углом скатов подойдут для ветреного климата.

Стропильная система двускатной крыши должна соответствовать принятым нормам безопасности и строиться согласно стандартам.

Системы стропил

Несущие элементы и стропила принимают на себя нагрузку от внешних сил и перераспределяют ее на стены здания. От их надежности зависит прочность всей крыши. При сооружении конструкции используют две системы устройства стропил:

• Висячие – стропильные ноги имеют две точки опоры на стенах здания. Они испытывают нагрузку на сжатие и изгиб. При расстоянии пролета, превышающем 8 метров, требуется установка бабки с подкосами. Чтобы снизить воздействие стропил на стены здания, их соединяют затяжкой.
• Наслонные – эти брусья имеют опору на внутреннюю стену или специальную конструкцию.

При невозможности использовать одну из систем в чистом виде, прибегают к гибридной конструкции, позволяющей чередовать висячие и наслонные стропила.

Устройство стропильной системы двускатной крыши позволяет провести расчеты самостоятельно, опираясь на знания геометрии. Для вычисления площади конструкции нужно установить длину ската. Количество необходимого материала зависит от угла наклона. Острый угол позволяет сэкономить, но при этом минимизируется чердачное пространство.

Высоту конька, длину стропил и площадь крыши рассчитаем с помощью геометрических формул. Для наглядности подойдет схема дома. Пример – возьмем угол наклона ската в 45 градусов, ширина дома (основание равнобедренного треугольника) – 6 м, длина – 10 м.

Сначала делим треугольник пополам высотой, опущенной из верхнего угла. Получается два прямоугольных треугольника, а один их катетов – искомая высота кровли. Высота делит равнобедренный треугольник пополам, значит, один катет – 3 м. Второй вычислим по формуле:

3 × tg 45 0 =3 м.

Зная катеты, по теореме Пифагора рассчитаем гипотенузу, которая является стропилом:

3 2 + 3 2 = X 2 .

Длина стропила будет равнять квадратному корню из 18, приблизительно 4, 25

Количество стропил высчитывается делением общей длины на шаг (0,6 м):

10: 0,6 = 16,6 – это значение нужно удвоить.

Площадь вычисляем, перемножив длину ската и дома и, умножив значение на 2:

4,25 × 10 × 2 = 85 м 2 .

Несущим основанием для крыши является мауэрлат – прочный брус сечением 150×150 мм из обработанных хвойных пород дерева. Его крепление выполняется на анкера, замурованные в верхнем ряду кладки. Они должны возвышаться на 2–3 см над брусом, чтобы обеспечить место для закручивания гайки. Под мауэрлат настилается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и оберегающий от продольных нагрузок. Для поддержания конька укладывают специальный брус вдоль ската – лежень, с сечением равным мауэрлату. При значительной ширине здания необходима установка прогонов.

Сечение стропил обусловлено шагом и длиной стропильного элемента, обычно это доски 50×150 мм. Стропильные фермы проще собирать на земле и готовыми подавать на крышу. Для шаблона берутся две доски, равные по длине стропилам, и соединяются гвоздем. Свободные концы укладывают на опоры, получившийся угол фиксируют перекладиной. Места и форму запилов отмечают при помощи второго шаблона, изготовленного из фанеры. Брусья скрепляются под нужным углом болтами, на них выполняются запилы, а после фермы поднимают наверх для монтажа.

Первыми устанавливаются стропила на фронтонах. К мауэрлату они крепятся с помощью уголков или скоб. Первые фермы выставляются строго по уровню. Между ними протягивается шнур, являющийся ориентиром для установки остальных элементов.

Чтобы придать достаточную жесткость всей конструкции к стропильной ноге крепятся подкосы и ригели. Коньковый прогон крепится болтами к каждой стропильной ферме. Этот соединительный элемент должен изготавливаться из прочного бруса.

При значительной ширине здания необходима установка прогонов, это горизонтальный брус размером в 50×150 мм, поддерживающий стропила. Для его монтажа устанавливают вертикальные стойки, опирающиеся на лежень. Эти элементы станут основой каркас для чердачного помещения.

Чтобы избежать стекания воды на стены, необходимо предусмотреть свес, для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски «кобылки».

На готовые стропила набивается обрешетка, для каждого кровельного материала подбирается нужный шаг, для битумной черепицы выполняется сплошной настил. Утепление кровли – важная часть строительства. Сократить до минимума теплопотери можно, грамотно уложив утеплитель. Для этого берется базальтовая вата, ширина материала равна шагу между стропилами, что позволяет быстро и надежно выполнить утепление. Обеспечить надежную защиту кровли от влаги поможет укладывание гидроизоляции.

Симметричная модель двускатной крыши является самым простым в возведении и надежным при эксплуатации вариантом. Нагрузка в стропильной системе распределяется равномерно, что позволяет продлить время службы конструкции. Наглядные видео уроки помогут освоить тонкости работы.

Видео

В этом видео объясняется, как строить стропильную систему двускатной крыши:

В этом видеоролике вы можете увидеть стропильную систему на примере одной двускатной крыши:

Двускатная крыша — лучший вариант для неопытного строителя, который можно сделать своими руками. Она несложна в исполнении, но при этом надежна и может переносить значительные нагрузки как ветровые, так и от осадков. Она, конечно, не очень красива, но на банях выглядит вполне органично.

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли	5	10	15	20	25	30	35	40	45	50	55	60
Tg A (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем: 4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее. А это для бань очень важно.

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Итоги

Теперь вы знаете, как сделать двускатную крышу своими руками. Из всех типов — это самый простой вариант, который может изготовить и неспециалист.
