Как сделать междуэтажные перекрытия в частном доме. Балки перекрытия: деревянные между этажами, межэтажные в кирпичном доме частном, дерева второго варианты и устройство

Дерево всегда было и еще долго останется одним из наиболее популярных материалов для обустройства всевозможных силовых и несущих элементов, каркасов крыш, потолков, перегородок в обычном малоэтажном доме. Вместо использования дорогостоящих и очень тяжелых бетонных плит или двутаврового металлопроката балок можно сделать деревянное перекрытие между этажами без привлечения строительной техники, относительно быстро и с минимальными затратами.

Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, - всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

• Клееный брус;
• Опиленное бревно;
• Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ - использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант - пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

• Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
• Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
• Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Способы заделки несущих элементов

Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.

Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.

Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.

Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

Собираем перекрытие на этажах своими руками

После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.

Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.

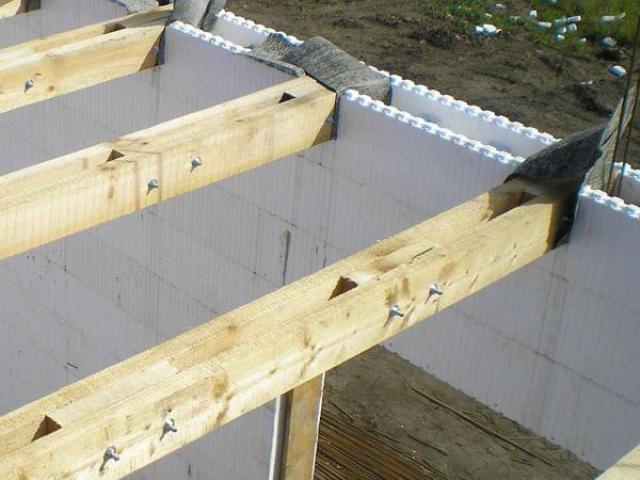

Укладка несущих элементов деревянного пролета

На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.

Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:

• Оба торца подрезают на угол 60 о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
• В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.

Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.

К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.

Сборка обрешетки

После того как деревянные несущие балки были уложены и зафиксированы в нишах, необходимо выполнить набивку черепного бруска. По сути, это длинная рейка, сечением не менее 40х40 мм, черепную рейку набивают на боковые поверхности бруса заподлицо с нижней кромкой. К черепной планке будет крепиться нижняя подбивка листами фанеры или ОСБ. Если прибить фанеру непосредственно к брусу, то это может ослабить несущую балку. Кроме того, при ходьбе по полу верхнего этажа гвозди и крепеж, вбитые в деревянный брус перекрытия, выходят из тела древесины, поэтому приходится усиливать крепление подбивки.

Одновременно под фанеру нашивается пленка пароизоляции, каждый новый лист пленки необходимо проклеивать строительным скотчем, иначе конденсат сгноит деревянные полы на втором этаже. Если верхний этаж буде неотапливаемым, то в конструкции перекрытия необходимо сделать продухи, удаляющие часть попавшего внутрь конденсата.

После того как была уложена подбивка, можно переходить к утеплению и звукоизоляции. Нередко вместо минеральной ваты или плитного пенополистирола в ниши засыпают специальный наполнитель из полистирольных гранул. Для того чтобы создать на этаже зону тишины, достаточно засыпать в перекрытие слой толщиной всего 40 мм. То есть межэтажное перекрытие можно уменьшить почти на 50-60 мм.

Завершающие операции

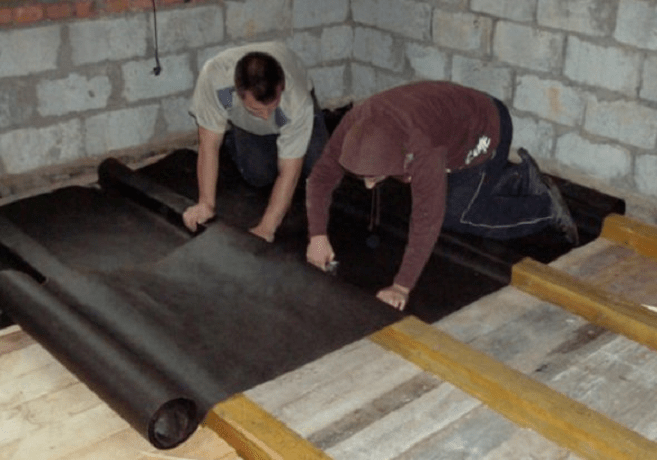

Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.

Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

Заключение

В особых случаях в конструкции перекрытия можно предусмотреть цементно-песчаную стяжку. Для этого поверх утеплителя и гидроизоляции выкладывают два слоя стеклопластиковой армирующей сетки. Толщина стяжки должна быть не более 50 мм. Под такое основание на деревянном перекрытии можно укладывать наливные или декоративные 3D покрытия.

Если рассматривать деревянное перекрытие между этажами, то в общем виде оно состоит из балок, межбалочного заполнения, наката, формирующего черновой пол, и отделочного слоя потолка. Основной элемент конструкции — это балки. Чаще всего их выполняют из хвойных пород дерева. Именно такую древесину и стоит применять, поскольку материал из лиственных пород хуже работает на изгиб. Помимо цельного бруса можно использовать балки, сбитые из поставленных на ребро широких досок. Причем итоговое поперечное сечение элементов в подобном случае можно уменьшить на 20-30%, так как прочность такой балки немного выше, чем у цельного бруса.

Также в качестве материала для перекрытий подойдут и клееные брусья , изготовленные из досок-ламелей длинной до 12 метров. Такие балки значительно более прочные, чем элементы из цельной древесины. Возможно их изготовление по индивидуальным заказам в соответствии с согласованными размерами. В этом случае монтаж облегчается из-за отсутствия пополнительных манипуляций по подгонке. При использовании клееного бруса следует помнить, что чаще всего данные элементы проходят дополнительную обработку и покрываются тонким слоем воска. Воск делает поверхность брусьев скользкой. Поэтому сразу после монтажа на стены или фундамент поверх них нужно уложить временные настилы, чтобы предотвратить возможное травмирование.

Подбор сечения балок деревянного перекрытия

Для перекрытий между этажами при пролете в 3 — 4,5 метра следует использовать брусья с сечением от 140 × 100 мм до 200 × 120 мм. Для пролетов в 4,5 — 6 метров понадобятся балки от 200 × 120 мм до 240 × 160 мм. Для чердачных перекрытий можно использовать элементы с сечением на 20 — 30% меньше. Все это конечно общие рекомендации. Для более точного и правильного определения нужного сечения и шага между балками нужен расчет. Для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них. В качестве альтернативы самостоятельному подсчету параметров можно воспользоваться

Общие параметры подбора балок для межэтажных и чердачных перекрытий:

Сечение деревянной балки, мм	Расстояние между балками при заданной ширине пролета в деревянном перекрытии между этажами, м					расстояние между балками при заданной ширине пролета в чердачном перекрытии, м
	3,0	3,5	4,0	4,5	5,0	3,0	3,5	4,0	4,5	5,0
50 × 160	0,8	0,6	0,45			1,2	0,9	0,65	0,5	0,4
60 × 200	1,25	0,8	0,7	0,55	0,45	1,85	1,35	1,05	0,8	0,65
100 × 100	0,6	0,45	0,35			0,9	0,7	0,5	0,4

Монтаж деревянных перекрытий между этажами

Балки из древесины укладывают на расстоянии 0,6; 0,8; 1,0 или 1,2 метра друг от друга (таблица подбора балок для межэтажных и чердачных перекрытий). Чем больше ширина пролета и сечение балки, тем меньшим должен быть этот промежуток. Исключением может быть чердачное перекрытие, где расстояние между элементами можно увеличить до 1,5 метров. Брусья (бревна) монтируют вдоль короткой стороны помещения перпендикулярно его длине, максимально соблюдая параллельность друг к другу. В первую очередь закрепляются крайние балки, правильность положения которых проверяется строительным уровнем. Затем укладываются элементы от краев к центру с соблюдением расстояния между ними. Также нужно проверять горизонтальность балок и при необходимости подкладывать под их концы обрезки досок, защищенные гидроизоляцией.

В конструкциях наружных стен необходимо оставлять специальные ниши глубиной 150-200 мм, в которые в последующем закладываются брусья. Длина опорной части должна быть не менее 120 мм, но не более 180 мм с таким расчетом, чтобы между стеной и балкой в нише оставалось 20-30 мм зазора. При укладке в стены из кирпича или других блочных материалов каждую третью балку необходимо закрепить с кладкой. Концы брусьев со стороны как внутренних, так и наружных стен перед укладкой обертывают двумя-тремя слоями рубероида или покрывают битумной мастикой. Это снижает вероятность гниения древесины. Оставшиеся пустоты в нише заполняются утеплителем (минеральной ватой или пенопластом) и герметизируются.

Установка деревянного перекрытия в паз стены:

Межбалочное заполнение выполняется из двух слоев: наката (настила) и теплоизоляции. Для первого слоя используются деревянные щиты и доски. Накат крепиться на бруски сечением от 50 × 50 мм, которые прибивают к боковым сторонам балок. Снизу межэтажное перекрытие подшивается досками, древесностружечными плитами (ДСП, ОСП) или плитами гипсокартона. Все эти материалы играют роль чернового или чистового потолка. При желании оставить балки натуральными и видимыми, чистовою подшивку следует выполнять к каркасу (бруску), прикрепленному к внутренней части бруса выше нижней плоскости перекрытия.

Деревянное перекрытие между этажами в разрезе:

Поверх наката укладывается пароизоляция и плиты из минеральной ваты, экструдированного пенополистирола, пенопласта, перлита. Укладывать плиты утеплителя нужно максимально плотно друг к другу. Толщина слоя любого материала для межэтажного перекрытия должна составлять как минимум 100 мм, а для чердачного и надподвального — 200-250 мм. Более точный расчет требуемого утеплителя и его необходимой толщины можно выполнить в

Если есть необходимости усилить деревянное перекрытие между этажами с большим пролетом, тогда рекомендуется балки укладывать по перекрестной схеме, перпендикулярно друг другу. Однако такой способ увеличит трудоемкость работы, ведь придется не только устанавливать больше балок, но и выполнять вырезы в них (в узлах пересечений), затем стягивать их хомутами или проволокой. Правда, сами балки в таком случае как в продольном, так и в поперечном направлениях можно укладывать реже. И все же значительно проще снизить шаг балок и уложить большее их количество, уменьшая межбалочное пространство. Другой способ решения вопроса — выбрать элементы с большим сечением или укрепить балки по бокам дополнительными накладками из досок.

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.

Установка деревянных балок перекрытия позволяет решить такие задачи:

1. достичь необходимых показателей прочности и жесткости перекрытия;


2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;


3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

• Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

• Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

• Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом - срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

• крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

• крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Обязательной деталью любого строения является перекрытие, которое возводится между этажами. Оно разделяет помещение по высоте, образуя этажи. В зависимости от возводимой конструкции и используемых материалов подбирают вид перекрытия. Это очень важный шаг. Стоимость перекрытия составляет до 20% от средств, используемых при строительстве здания, поэтому очень важно знать, как сделать перекрытие между этажами правильно.

Варианты перекрытий

Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Достоинство и недостатки

Каждый вид перекрытия обладает определенными достоинствами и недостатками. Деревянные перекрытия можно возводить в любом по сложности архитектурном месте. Деревянные балки не слишком тяжелы и вам не понадобится подъемная техника. На сооружение деревянного перекрытия, вам потребуются серьезные финансовые вливания.

Обратите внимание! Главным недостатком деревянного перекрытия является повышенная огнеопасность строения.

Металлические балки отличаются долговечностью и сверхнадежностью. Они не горят, не гниют. Но даже несмотря на все эти плюсы, металлические балки применяются все реже. Во влажной атмосфере они подвержены коррозии, также они не отличаются хорошей тепло и звукоизоляцией.

Железобетонные балки долговечны, не горят, ими можно укладывать пролеты до 7,5 метров, но для их укладки требуется специальная подъемная техника.

Деревянные перекрытия

Балки, сделанные из хвойных пород дерева, являются основной деталью деревянного перекрытия. Оно состоит из самих балок, пола, наката и утеплителя. Если толщина досок пола не больше 30 мм, то промежуток между балками не должен превышать 50 см.

Обратите внимание! Деревянные балки перед монтажом надо обработать антисептиком, а концы, которые будут укладываться на стену, завернуть в несколько слоев рубероида. Торец балки оставляете открытым, чтобы дерево могло дышать.

Анкерными болтами закрепляете деревянные балки. На их боковые грани крепите черепные бруски. Делайте накат из досок или щитов, которые крепите саморезами к черепным брускам. По установленному накату делаете потолок.

Затем укладываете изоляцию, чаще всего для этого используют минеральную вату, пенопласт.

Перекрытия металлическими и железобетонными балками

В качестве железных балок можете взять прокатный профиль. Между балками укладываете девятисантиметровые железобетонные плиты. На них насыпаете шлак и все фиксируете железобетонной стяжкой.

Железобетонные балки необходимо укладывать на расстоянии 60- 100 см друг от друга. Между балками располагаете легкобетонные плиты. Затем перекрытие звуко- и теплоизолируете.

Безбалочные

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание! Недостатком изготовления перекрытия из монолита является обязательная установка опалубки.

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.

Видео

Видео по технологии заливки ребристого монолитного перекрытия смотрите ниже:

При строительстве любого частного дома всегда приходится изготавливать различные виды перекрытий. Это могут быть межэтажные или чердачные конструкции, но в любом случае к их монтажу нужно подходить ответственно, и выбирать для этого наиболее подходящие материалы.

Можно сказать, что эти конструкции являются таким же неотъемлемым элементом любого дома, как стены, фундамент или кровля.

Типы перекрытий, используемых в частном строительстве

В зависимости от типа зданий и запланированных расходов для их изготовления могут использоваться:

• армированный бетон;
• пенобетонные блоки и монолитные железобетонные балки;
• двутавровые рельсы и деревянный черновой настил;
• деревянные лаги.

Расчёт сечения деревянных балок

При строительстве большинства частных домов застройщики делают перекрытие второго этажа из бруса. Это относительно недорогой, но при этом достаточно надёжный материал, который используется для подобных целей уже несколько столетий. Единственно необходимым условием является правильный расчёт сечения таких поперечин, устанавливаемых в пролёте в качестве лаг.

Чтобы точнее определить сечение бруса для перекрытия, применяются специальные формулы, в которых, в том числе, учитывается сопротивление используемой древесины и её влажность. Данные параметры определены в СНиП II-25-80, с которым любой застройщик или частный мастер должен быть ознакомлен в обязательном порядке.

Там же можно найти и необходимые формулы и таблицы, при помощи которых определяются параметры балок для конкретных межэтажных конструкций.

При расчёте деревянных перекрытий также необходимо учитывать ширину пролёта, расстояние между балками, форму их сечения. При расчёте каждой укладываемой поперечины необходимо помнить, что величина её прогиба под нагрузкой не должна превышать 1/250 длины пролёта.

Поскольку правильно вычислить параметры лаг по формулам и таблицам технически неподготовленному человеку достаточно сложно, для самостоятельного подбора балок можно воспользоваться специальными калькуляторами. В такую программу достаточно ввести несколько основных величин, и в результате можно подобрать правильные размеры несущих лаг.

Расчёт сечения бруса

В качестве примера, на одном из таких калькуляторов попробуем рассчитать, какой брус использовать для перекрытия 5 метров.

Для ввода данных мы должны знать:

• материал, из которого изготовлена поперечина (рекомендуются только хвойные породы деревьев);
• длину пролёта;
• ширину балки;
• высоту бруса;
• тип материала (бревно или брус).

Для того чтобы сделать правильные расчёты, подставляем к вводимым значениям ширину пролёта равную 5м, а типом балки устанавливаем брус. Высоту и ширину будем подбирать опытным путём в параметрах «размеры бруса для балок перекрытия». Обязательно стоит учитывать и такие значения, как нагрузка на кг\м, и шаг между поперечинами.

Для межэтажных конструкций значение нагрузки не должно быть менее 300 кг\м, поскольку необходимо учитывать не только вес мебели и людей, но и вес самих материалов из которых перекрытие изготавливается. Сюда относятся балки перекрытий, черновой и чистовой пол и, конечно же, утеплитель и звукоизоляция.

Совет. Для нежилых чердачных конструкций значение нагрузки равное 200 кг/м вполне будет достаточным.

Возможные варианты

Практически на всех базах, реализующих пиломатериалы, брус для перекрытия продаётся в основном нескольких размеров. Как правило, это балки от 100х100 мм, до 100х250 мм, и от 150х150 мм до150х250 мм. Для того чтобы не тратить лишне время и деньги на поиск лаг с нестандартными размерами, цена которых может быть значительно выше стандартных, подставляем в программу те параметры, которые имеются в продаже .

Для этого вы должны предварительно узнать на базе пиломатериалов, какие размеры они реализуют. Таким образом, получаем, что для межэтажных конструкций минимальный размер бруса должен быть примерно 100х250 мм, а для чердачных вполне будет достаточно 100х200 мм, при шаге между ними равном 60 см.

В случае если вы не доверяете программным калькуляторам и захотите самостоятельно рассчитать размер бруса для перекрытия, то вам придётся воспользоваться формулами и таблицами, приведёнными в соответствующих технических документациях. Или же можно воспользоваться общим правилом, которое гласит, что высота каждой лаги должна равняться 1/24 длины проёма, а её ширина равняется 5/7 высоты поперечины.

Монтаж межэтажных и потолочных перекрытий на деревянных лагах

Межэтажные перекрытия в доме из бруса начинают монтировать с укладывания лаг. Для этого на стены кладут приготовленный брус, который предварительно обворачивается рубероидом. Этим вы предохраните древесину от проникновения влаги, и как следствие, от гниения.

Крайние балки должны укладываться не ближе чем 5 см от стены, а расстояние между соседними поперечинами не должно превышать рассчитанные ранее величины, которые в нашем случае равняются 60 см.

Важным условием является и то, что лаги должны быть уложены на всю толщину стен, имея максимальную опору и устойчивость. Промежутки между лагами на стене закладываются кирпичом или строительными блоками, после чего сверху набивается черновой пол из обрезных досок 150х25 мм.

Потолочные перекрытия из бруса практически полностью идентичны межэтажным с той лишь разницей, что толщина балок может быть меньше, а шаг между ними на несколько сантиметров больше.

Сборный брус

Допустим, вам необходимы лаги размером 150х250 мм, но в продаже таких размеров нет, зато досок с размерами 50х250 мм на любой базе пиломатериалов всегда в избытке. Для того чтобы получить балку нужного размера, достаточно купить 3 таких доски и скрепить их вместе.

В качестве крепежа лучше использовать не гвозди, а саморезы по дереву, поскольку со временем древесина высыхает, и гвозди не так прочно удерживают доски вместе.

Как советует инструкция для самостоятельного изготовления сборных лаг, если вы будете использовать их для цокольных или подвальных перекрытий, то перед стягиванием саморезами стоит обработать каждую доску антисептиком.

Это предотвратить появление древесных вредителей и значительно увеличит срок эксплуатации всего пола. Если же вы будете использовать сборный брус для межэтажных перекрытий, то никакой предварительной обработки досок не требуется.

Допустимость использования такого вида лаг очевидно и не подвергается сомнению. Этот материал также экологичен, как и обычный брус, поскольку при сборке не используются никакие клеящие вещества.

Внимание!
Несущая способность сборного бруса даже выше, чем у цельных пиломатериалов, а стоимость при этом несколько ниже.
Из всего вышесказанного становится понятно, что в некоторых случаях использование сборных элементов даже предпочтительней, чем цельных.

Клееный брус

Данный вид пиломатериалов является приемлемой альтернативой в том случае, если нужных цельных лаг не найти, или их цена достаточно высока для вас, а самому сделать сборную конструкцию не имеется возможности.

Балки для перекрытия в деревянном доме из клееного бруса отличаются хорошей прочностью и сопротивляемостью к нагрузкам, но при этом имеют и некоторые недостатки.

1. В виду того, что при их изготовлении используются клеящие вещества, такой материал уже нельзя назвать экологически чистым.
2. При их изготовлении используется достаточно большой процент некачественных пиломатериалов. Возможна значительная усадка по прошествии нескольких лет эксплуатации, а это означает, что перекрытие из клееного бруса может со временем «повести».
3. И самый главный недостаток клеёных балок это их ограниченный срок службы, который определяется производителем в 20 лет.
