Как сделать стол для фрезера своими руками. Как сделать стол для фрезера своими руками, пошаговая инструкция и чертежи

Человек, который любит творить и делать различные вещи самостоятельно, получит огромное удовольствие от создания фрезерного стола. Это довольно непростое, но увлекательное дело. Сделать стол для фрезера своими руками — значит получить конструкцию, которая стоит намного меньше сделанной на заводе. При производстве фрезерного стола нужно обязательно соблюдать технику безопасности.

Фрезерный стол предназначен для обработки материалов, вырезания фигурных отверстий, изготовления соединений. Стол, сделанный своими руками выйдет экономичней и намного удобней, нежели покупной.

Работа, при которой необходимо выполнить фрезерование, всегда связана с движением инструмента по поверхности жестко закрепленной заготовки. Однако когда нужно выполнить фрезерование детали с маленькими габаритами, появляются некоторые сложности. Чтобы разрешить такую проблему, можно сделать стол для фрезера своими руками. В данном случае инструмент будет иметь стационарное крепление, перемещаться должна сама заготовка. В результате можно будет быстро проводить торцевую обработку и удалять свесы.

Стандартный фрезерный стол

Простейшим способом создания стола для фрезера считается монтаж фрезера прямо к столешнице. Крепление происходит через просверленное отверстие. Подобная установка показала себя положительно в работе. В данном случае фрезер располагается под углом в 90° к столешнице, он жестко закреплен к столу, что гасит излишнюю вибрацию.

Подобная установка считается самой лучшей, если фрезер обладает прочной основой, если у него есть возможность регулирования погружения инструмента. Основа фрезера должна быть закреплена на столешнице, чтобы было можно опускать фрезу на требуемую глубину. Такой способ монтажа имеет некоторые недостатки, которые нужно иметь в виду.

Во-первых, толщина столешницы влияет на рабочий диапазон инструмента, она позволяет работать с фрезами, имеющими длинные хвостовики.

Во-вторых, выполнение работ ограничено единственным диаметром отверстия для крепления фрезы.

И последнее, если имеется один фрезер, его постоянная установка и снятие, смена фрезы, регулирование высоты очень неудобно.

Вернуться к оглавлению

Производство станины

Под станиной понимается основная деталь, без которой не обходится ни один стол для фрезера. Чтобы ее сделать, подойдут самые разные материалы. Можно применить металлические профили, плиты МДФ, дерево и прочее.

Пожалуй, самым лучшим вариантом будет применение металлического профиля. Имеющиеся стыковые соединения во время сборки крепятся только болтами. Сварочные работы исключаются. Конструкция получит высокую надежность, она будет технологична и легко собираема.

Габариты станины не имеют фиксированных размеров, они подбираются каждым умельцем сугубо индивидуально. Основным критерием будут размеры деталей, которые приходится обрабатывать. Для безошибочного определения размеров станины лучше всего сделать небольшой эскиз.

Для того чтобы было удобно работать, каркас нужно углубить в пол примерно на 15 см. Важнейшим параметром стола является его высота. Оптимальным будет 1 м. Чтобы получить максимум удобств, стоит стол для фрезера снабдить регулируемыми опорами.

Вернуться к оглавлению

Устройство крышки

Лучше всего для этой детали подходит кухонная столешница, сделанная из ДСП, имеющая толщину, равную 40 мм. Этот материал прекрасно гасит вибрацию, он имеет твердую, абсолютно гладкую поверхность, по которой прекрасно двигается заготовка.

Для производства крышки подойдет также и современный фенольный пластик высокой твердости. Он обладает абсолютно ровной поверхностью, не боится влаги. Пластик не вызывает сложностей при обработке, что дает возможность изготовить пазы, куда будут устанавливаться алюминиевые профили и упоры. Единственным недостатком является его высокая стоимость.

Чтобы получить столы для фрезера более надежными для длительной эксплуатации, можно изготовить алюминиевую столешницу. Этот материал никогда не коррозирует, он имеет небольшой вес. Но перед изготовлением алюминий нужно плакировать, чтобы на заготовках не оставалось грязных следов.

Вернуться к оглавлению

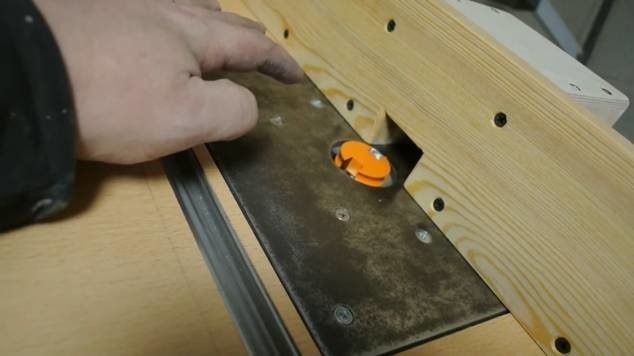

Пластины для установки фрезера в стол

Столы для фрезера имеют пластины, необходимые для установки прямо в стол. Этот способ имеет несколько преимуществ.

Благодаря тому, что пластина имеют толщину не более 10 мм, появляется возможность без труда достать фрезер, чтобы провести замену фрезы.

Можно применять дополнительные пластины-вставки, чтобы была возможность пользоваться разными диаметрами фрез. Такая пластина-вставка может стать опорной плитой при операции фрезерования поверхностей на деталях больших габаритов. Пластина придает фрезеру повышенную устойчивость, применение пластин помогает проводить фрезерование широких пазов деталей.

Выполнить вставку пластины довольно сложно. Требуется сначала просверлить в столе посадочное отверстие, чтобы получить плотную посадку для последующей вставки пластины. В том случае когда имеются большие зазоры, возникает усиленная вибрация. При отсутствии у пластины надежного плотного крепления со столом не будет выдерживаться точность фрезерования. Слишком большое отверстие, просверленное в столешнице изготавливаемого фрезерного стола, приведет к ее ослаблению. Поэтому при расчете диаметра отверстия нужно позаботиться о том, чтобы создать усиление столешницы. Имеет большое значение, чтобы столешница со вставкой были сделаны заподлицо. Справиться с такой проблемой помогут дополнительные прокладки, шайбы и так далее.

Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:

  • прорезать паз;
  • сделать канавку;
  • выполнить шиповое соединение;
  • обработать кромки и т.д.

Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.


Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.

Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

  • 4 бруска квадратного сечения;
  • обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
  • метизы (гайки, болты, саморезы, петли и пр.);
  • домкрат;
  • металлический профиль;
  • шестимиллиметровая стальная пластина;
  • алюминиевые направляющие;
  • подвижная каретка-упор (направляющая от пилы);
  • ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг . Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.


3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг . Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг . Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.


9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и видео самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Вариант 2. Еще один фрезерный стол и другие особенности сборки

Предлагаем конструкцию стола для фрезера с детальным анализом ее узлов.

Материалы и инструменты.

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

  • металлический уголок или труба (для каркаса);
  • алюминиевая направляющая;
  • оси для крепления фрезера;
  • шпатлевка, грунтовка и краска по металлу;
  • саморезы; болты мебельные 6 х 60 мм;
  • болты регулировочные шестигранные с гайками – 4 шт. ;
  • фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал);
  • доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

  • сварочный аппарат (для металлического каркаса стола);
  • дрель и сверла;
  • шуруповерт;
  • электролобзик;
  • фрезер;
  • шпатель, кисти, тряпки.

Основные чертежи




Конструктивные особенности фрезерного стола

Под фрезерный станок можно приспособить имеющийся верстак. Но целесообразнее, для исключения влияния сильной вибрации при работе фрезы, изготовить отдельную конструкцию, обеспечивающую устойчивость стола.

Основные нагрузки при работе оборудования передаются на основание. Поэтому станина должна быть надежная и устойчивая. Под станиной понимают неподвижное основание, на котором расположен фрезер. Она воспринимает все нагрузки и представляет собой конструкцию в виде стола с закрепленной крышкой. Изготовить ее можно из металлической трубы, уголка, швеллера, древесины, ДСП.

Необходимо учесть, что крепление самого фрезера осуществляется к столешнице снизу, значит, там требуется обеспечить пустое пространство.

Фрезер крепится к столу через высокопрочную и жесткую пластину для выполнения монтажных работ. Ее предпочтительно сделать из металла, текстолита или шпунтованной доски.

На подошве фрезера предусмотрены для крепления установочные отверстия с резьбой. В случае отсутствия резьбовых отверстий, нарезку выполняют самостоятельно. Если задача невыполнима, закрепите фрезерное устройство при помощи специальных прижимов.

Работы начните с выполнения фрезером выборки по форме и толщине монтажной пластины. Для упрощения на монтажной пластине прямые углы необходимо скруглить напильником. Углубление в крышке стола обеспечивает расположение пластины на одном уровне со столешницей.

По центру пластины сделайте отверстие для выхода инструмента, просверлите отверстия для крепления пластины на столе. Следующий шаг - сверление отверстий для присоединения фрезерного устройства, учитывайте, что крепежные элементы должны быть с потаем.

Как изготовить рабочую поверхность и основание

Изготовление основания будущего фрезерного стола начинается с рамы. Для удобства выполнения работ крышка стола должна выступать в фасадной части на 100-200 мм. Особое внимание при проектировании каркаса станины уделите высоте установки рабочей поверхности. Этот размер является определяющим для удобства работы за станком. Согласно эргономическим требованиям он должен составлять 850-900 мм в зависимости от роста человека. Для удобной эксплуатации будущего фрезерного станка можно в нижней части опоры установить регуляторы высоты. Это позволит, при необходимости, изменять размер высоты стола, в случае неровности пола поможет выставить столешницу по уровню.

В качестве рабочей поверхности для будущего станка пригодится кухонная столешница советских времен. Чаще всего она изготовлена из 36 мм листа ДСП, покрытого пластиком. Древесно-стружечный материал уменьшит вибрации, возникающие в процессе фрезеровки, а пластиковое покрытие обеспечит прекрасное передвижение по поверхности обрабатываемой детали. При отсутствии старой столешницы примените плиты МДФ или ЛДСП, с толщиной не менее 16 мм.

Выберите место для будущего фрезерного станка в своей мастерской, от этого зависят габариты и тип будущей конструкции. Это может быть агрегатный станок, расположенный на боковой части циркулярной пилы, настольный вариант, а может быть отдельно стоящий стационарный станок.

В случае если использование фрезерного станка не носит регулярный характер, сводиться к разовым работам время от времени, достаточно изготовить небольшой компактный стол.

Изготовить фрезерный станок под силу самостоятельно. Он представляет собой конструкцию, которая умещается на стандартном столе. Для работы понадобится плита ДСП, две доски. На листе ДСП параллельно закрепите две доски. Одну из них прикрепите к столешнице болтами, она будет служить для направления и как упор. Вторую используйте в качестве ограничительного упора. В крышке стола вырежьте проем для размещения фрезер. Фрезер прикрепите к крышке стола с помощью струбцин. Фрезерный станок в компактном исполнении готов.

Если в вашей мастерской много свободного места, то сделайте полноценный стационарный фрезерный станок. Работать на нем будет удобнее, нежели на настольной версии

Вариант 3. Дешевый самодельный стол для фрезера

Эскиз готов. Материалы приобретены. Инструмент, разложенный по своим местам в мастерской, ждет момента послужить своему хозяину. Мастер тоже настроен серьезно и не собирается хвататься за все сразу. Он все разложит по полочкам и сделает все поэтапно.

Этап №1.

Начните с изготовления каркаса будущего станка. Можно применить следующий способ изготовления станины. Профильную трубу 25×25 при помощи «болгарки» порежьте по размерам, затем сварите заготовки, предназначенные для рамы на которой будет располагаться рабочая поверхность. Приварите с одной стороны трубу, по которой впоследствии будет передвигаться параллельный упор. К раме приварите 4 опоры.

Для фиксации крышки стола периметр рамы обрамите уголком, тогда она будет сидеть в углублении.

Воспользуйтесь вторым способом изготовления каркаса. Он подразумевает дополнительные опоры для рабочей поверхности. Посередине стола приварите ограничители для фрезерного оборудования. Размер между ними должен соответствовать удобному креплению фрезера.

Для устойчивости конструкции соедините нижние опоры перемычками на высоте 200 мм от пола.

Этап №2.

Окрасьте полученную конструкцию. Для чего подготовьте поверхности: очистите металлические трубы и обезжирьте растворителем, после чего прогрунтуйте. Если есть необходимость в шпатлевке поверхностей, выполните специальной шпаклевочной смесью и наложите грунт. После полного высыхания окрасьте эмалью ПФ-115.

Этап №3.

Рабочую поверхность вырежьте по внутреннему размеру обрамления, установите ее плотно в уголки. После чего просверлите в верхней раме отверстия под крепление крышки стола. Разметьте саму столешницу, просверлите и надежно соедините со станиной при помощи мебельных болтов. Габариты стола 850×600×900.

Этап №4.


Отступите от края 200-250 мм и врежьте Т-образную направляющую по длине рабочей поверхности.

Этап №5.

Обрежьте половину фрезерных осей. Это даст возможность практически в два раза увеличить расстояние от подошвы до направляющей оси, что в свою очередь расширит диапазон возможностей инструмента.

Этап№ 6.

Снимите подошву с фрезерного оборудования, посередине рабочей поверхности стола разметьте отверстия под его крепление и просверлите их. В середине крышки стола сверлите дырку под прибор. По обеим сторонам от нее сверлите отверстия для крепления прижимов осей фрезера.

Этап№ 7.

На нижней стороне столешницы сделайте выборку под подошву фрезерного прибора.

С обеих сторон просверленного насквозь отверстия в выборке сделайте пазы для установки осей фрезера. Размер паза и оси должен совпадать.

По краям пазов сверлом Фостнера (картинка выше) просверлите отверстия для регулировочных болтов под шестигранник.

Этап№8.

Отрежьте два куска трубы по размеру ширины большого паза и просверлите в них по центру отверстия для несъемных болтов. Они будут служить прижимами осей фрезерного прибора. На болты накрутите гайки.

Этап№9.

По обеим сторонам осей установите болты и гайки из шестигранника, для регулировки плоскости фрезерного оборудования.

Этап №10.

Теперь изготовьте параллельный упор. Возьмите небольшой кусок фанеры и прорежьте в нем паз, чтобы он мог передвигаться по заранее приваренной для этого трубе. С помощью электролобзика вырежьте три полосы идентичный по размеру, где ее длина равняется сумме длины стола и ширины направляющей трубы и четыре пластины для них в виде ребер жесткости.

На полосе №1 сделайте полукруглое отверстие для удаления отходов деревообработки. Оно должно совпадать с прорезью в рабочей поверхности стола. В полосе №2 прорежьте квадратное отверстие в том же месте.

Полосу №3 из фанеры распилите на равные части. Одну прикрепите к задней стороне полосы с квадратным отверстием болтами или при помощи направляющих. Фанерные половинки должны перемещаться в противоположные стороны. По верхнему краю этой полосы установите направляющую из алюминия.

Этап №11.

Скрепите пластины №1 и №2 между собой сторонами с полуотверстиями. Два ребра жесткости закрепите по краю образовавшегося отверстия и два по сторонам на расстоянии 70-100 мм от края.

Вырежьте квадрат из фанеры по размеру расстояния между ребер, вырежьте в нем отверстие по диаметру шланга пылесоса. Прикрепите квадрат к ребрам жесткости.

Этап №12.

Зафиксируйте параллельный упор струбцинами. Это делается для мобильности перестановки упора. Если он предназначен только для фрезерного станка, то зафиксируйте его кронштейнами с пазами для передвижения.

Этап №13.

Приварите к металлической полосе толщиной 6 мм болт. Прижимы изготовьте из дерева с двумя пазами под болты в количестве двух штук.

Этап №14.

Установите фрезерное оборудование: проденьте в боковые отверстия прибора срезанные оси, наденьте на них гайки и закрепите прибор прижимами из труб.

Этап №15.

Переверните стол и с помощью шестигранника поднимите фрезер.

Для удобства поднятия фрезера целесообразно установить лифт на базе домкрата.

Вариант 4. Фрезерный станок на базе письменно стола

Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.

Размеры детлей и материалы

Фрезерный стол для ручного фрезера своими руками

Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:

  • прорезать паз;
  • сделать канавку;
  • выполнить шиповое соединение;
  • обработать кромки и т.д.

Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.

Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.

Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

  • 4 бруска квадратного сечения;
  • обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
  • метизы (гайки, болты, саморезы, петли и пр.);
  • домкрат;
  • металлический профиль;
  • шестимиллиметровая стальная пластина;
  • алюминиевые направляющие;
  • подвижная каретка-упор (направляющая от пилы);
  • ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг . Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.


3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг . Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг . Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.


9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Вариант 2. Еще один фрезерный стол и другие особенности сборки

Предлагаем конструкцию стола для фрезера с детальным анализом ее узлов.

Материалы и инструменты.

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

  • металлический уголок или труба (для каркаса);
  • алюминиевая направляющая;
  • оси для крепления фрезера;
  • шпатлевка, грунтовка и краска по металлу;
  • саморезы; болты мебельные 6 х 60 мм;
  • болты регулировочные шестигранные с гайками – 4 шт. ;
  • фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал);
  • доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

  • сварочный аппарат (для металлического каркаса стола);
  • дрель и сверла;
  • шуруповерт;
  • электролобзик;
  • фрезер;
  • шпатель, кисти, тряпки.

Основные чертежи




Конструктивные особенности фрезерного стола

Под фрезерный станок можно приспособить имеющийся верстак. Но целесообразнее, для исключения влияния сильной вибрации при работе фрезы, изготовить отдельную конструкцию, обеспечивающую устойчивость стола.

Основные нагрузки при работе оборудования передаются на основание. Поэтому станина должна быть надежная и устойчивая. Под станиной понимают неподвижное основание, на котором расположен фрезер. Она воспринимает все нагрузки и представляет собой конструкцию в виде стола с закрепленной крышкой. Изготовить ее можно из металлической трубы, уголка, швеллера, древесины, ДСП.

Необходимо учесть, что крепление самого фрезера осуществляется к столешнице снизу, значит, там требуется обеспечить пустое пространство.

Фрезер крепится к столу через высокопрочную и жесткую пластину для выполнения монтажных работ. Ее предпочтительно сделать из металла, текстолита или шпунтованной доски.

На подошве фрезера предусмотрены для крепления установочные отверстия с резьбой. В случае отсутствия резьбовых отверстий, нарезку выполняют самостоятельно. Если задача невыполнима, закрепите фрезерное устройство при помощи специальных прижимов.

Работы начните с выполнения фрезером выборки по форме и толщине монтажной пластины. Для упрощения на монтажной пластине прямые углы необходимо скруглить напильником. Углубление в крышке стола обеспечивает расположение пластины на одном уровне со столешницей.

По центру пластины сделайте отверстие для выхода инструмента, просверлите отверстия для крепления пластины на столе. Следующий шаг - сверление отверстий для присоединения фрезерного устройства, учитывайте, что крепежные элементы должны быть с потаем.

Как изготовить рабочую поверхность и основание

Изготовление основания будущего фрезерного стола начинается с рамы. Для удобства выполнения работ крышка стола должна выступать в фасадной части на 100-200 мм. Особое внимание при проектировании каркаса станины уделите высоте установки рабочей поверхности. Этот размер является определяющим для удобства работы за станком. Согласно эргономическим требованиям он должен составлять 850-900 мм в зависимости от роста человека. Для удобной эксплуатации будущего фрезерного станка можно в нижней части опоры установить регуляторы высоты. Это позволит, при необходимости, изменять размер высоты стола, в случае неровности пола поможет выставить столешницу по уровню.

В качестве рабочей поверхности для будущего станка пригодится кухонная столешница советских времен. Чаще всего она изготовлена из 36 мм листа ДСП, покрытого пластиком. Древесно-стружечный материал уменьшит вибрации, возникающие в процессе фрезеровки, а пластиковое покрытие обеспечит прекрасное передвижение по поверхности обрабатываемой детали. При отсутствии старой столешницы примените плиты МДФ или ЛДСП, с толщиной не менее 16 мм.

Выберите место для будущего фрезерного станка в своей мастерской, от этого зависят габариты и тип будущей конструкции. Это может быть агрегатный станок, расположенный на боковой части циркулярной пилы, настольный вариант, а может быть отдельно стоящий стационарный станок.

В случае если использование фрезерного станка не носит регулярный характер, сводиться к разовым работам время от времени, достаточно изготовить небольшой компактный стол.

Изготовить фрезерный станок под силу самостоятельно. Он представляет собой конструкцию, которая умещается на стандартном столе. Для работы понадобится плита ДСП, две доски. На листе ДСП параллельно закрепите две доски. Одну из них прикрепите к столешнице болтами, она будет служить для направления и как упор. Вторую используйте в качестве ограничительного упора. В крышке стола вырежьте проем для размещения фрезер. Фрезер прикрепите к крышке стола с помощью струбцин. Фрезерный станок в компактном исполнении готов.

Если в вашей мастерской много свободного места, то сделайте полноценный стационарный фрезерный станок. Работать на нем будет удобнее, нежели на настольной версии

Вариант 3. Дешевый самодельный стол для фрезера

Эскиз готов. Материалы приобретены. Инструмент, разложенный по своим местам в мастерской, ждет момента послужить своему хозяину. Мастер тоже настроен серьезно и не собирается хвататься за все сразу. Он все разложит по полочкам и сделает все поэтапно.

Начните с изготовления каркаса будущего станка. Можно применить следующий способ изготовления станины. Профильную трубу 25×25 при помощи «болгарки» порежьте по размерам, затем сварите заготовки, предназначенные для рамы на которой будет располагаться рабочая поверхность. Приварите с одной стороны трубу, по которой впоследствии будет передвигаться параллельный упор. К раме приварите 4 опоры.

Для фиксации крышки стола периметр рамы обрамите уголком, тогда она будет сидеть в углублении.

Воспользуйтесь вторым способом изготовления каркаса. Он подразумевает дополнительные опоры для рабочей поверхности. Посередине стола приварите ограничители для фрезерного оборудования. Размер между ними должен соответствовать удобному креплению фрезера.

Для устойчивости конструкции соедините нижние опоры перемычками на высоте 200 мм от пола.

Окрасьте полученную конструкцию. Для чего подготовьте поверхности: очистите металлические трубы и обезжирьте растворителем, после чего прогрунтуйте. Если есть необходимость в шпатлевке поверхностей, выполните специальной шпаклевочной смесью и наложите грунт. После полного высыхания окрасьте эмалью ПФ-115.

Рабочую поверхность вырежьте по внутреннему размеру обрамления, установите ее плотно в уголки. После чего просверлите в верхней раме отверстия под крепление крышки стола. Разметьте саму столешницу, просверлите и надежно соедините со станиной при помощи мебельных болтов. Габариты стола 850×600×900.


Отступите от края 200-250 мм и врежьте Т-образную направляющую по длине рабочей поверхности.

Обрежьте половину фрезерных осей. Это даст возможность практически в два раза увеличить расстояние от подошвы до направляющей оси, что в свою очередь расширит диапазон возможностей инструмента.

Снимите подошву с фрезерного оборудования, посередине рабочей поверхности стола разметьте отверстия под его крепление и просверлите их. В середине крышки стола сверлите дырку под прибор. По обеим сторонам от нее сверлите отверстия для крепления прижимов осей фрезера.

На нижней стороне столешницы сделайте выборку под подошву фрезерного прибора.

С обеих сторон просверленного насквозь отверстия в выборке сделайте пазы для установки осей фрезера. Размер паза и оси должен совпадать.

По краям пазов сверлом Фостнера (картинка выше) просверлите отверстия для регулировочных болтов под шестигранник.

Отрежьте два куска трубы по размеру ширины большого паза и просверлите в них по центру отверстия для несъемных болтов. Они будут служить прижимами осей фрезерного прибора. На болты накрутите гайки.

По обеим сторонам осей установите болты и гайки из шестигранника, для регулировки плоскости фрезерного оборудования.

Теперь изготовьте параллельный упор. Возьмите небольшой кусок фанеры и прорежьте в нем паз, чтобы он мог передвигаться по заранее приваренной для этого трубе. С помощью электролобзика вырежьте три полосы идентичный по размеру, где ее длина равняется сумме длины стола и ширины направляющей трубы и четыре пластины для них в виде ребер жесткости.

На полосе №1 сделайте полукруглое отверстие для удаления отходов деревообработки. Оно должно совпадать с прорезью в рабочей поверхности стола. В полосе №2 прорежьте квадратное отверстие в том же месте.

Полосу №3 из фанеры распилите на равные части. Одну прикрепите к задней стороне полосы с квадратным отверстием болтами или при помощи направляющих. Фанерные половинки должны перемещаться в противоположные стороны. По верхнему краю этой полосы установите направляющую из алюминия.

Скрепите пластины №1 и №2 между собой сторонами с полуотверстиями. Два ребра жесткости закрепите по краю образовавшегося отверстия и два по сторонам на расстоянии 70-100 мм от края.

Вырежьте квадрат из фанеры по размеру расстояния между ребер, вырежьте в нем отверстие по диаметру шланга пылесоса. Прикрепите квадрат к ребрам жесткости.

Зафиксируйте параллельный упор струбцинами. Это делается для мобильности перестановки упора. Если он предназначен только для фрезерного станка, то зафиксируйте его кронштейнами с пазами для передвижения.

Приварите к металлической полосе толщиной 6 мм болт. Прижимы изготовьте из дерева с двумя пазами под болты в количестве двух штук.

Установите фрезерное оборудование: проденьте в боковые отверстия прибора срезанные оси, наденьте на них гайки и закрепите прибор прижимами из труб.

Переверните стол и с помощью шестигранника поднимите фрезер.

Для удобства поднятия фрезера целесообразно установить лифт на базе домкрата.

Вариант 4. Фрезерный станок на базе письменно стола

Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.

Размеры детлей и материалы










Как изготовить пластину для монтажа

Ввиду толщины крышки стола, чтобы максимально увеличить выход режущего инструмента, необходимо толщину монтажной пластины взять поменьше. Из этого следует, что при незначительной толщине она должна обладать достаточной прочностью.

Пластина может быть металлической или текстолитовой. Именно эти материалы наиболее отвечают требованиям прочности и жесткости. Оптимальная толщина пластины должна быть 6 мм. Изготавливают ее прямоугольной формы, посередине детали высверливается отверстие по диаметру соответствующее отверстию на подошве фрезера. Для увеличения диапазона использования инструмента применяют кольца разных диаметров. В пластине выполняются отверстия для соединения с фрезером и крепления ее к столешнице.

Отверстия в пластине по расположению и размерам должны совпадать с отверстиями на подошве фрезера. Для точной разметки пластины необходимо нарисовать эскиз с размерами или закрепить ее на столе с помощью струбцин.

Нюансы сборки фрезерного стола своими руками

При сборке фрезерного устройства в торцах ширины крышки стола закрепите металлическую линейку, это даст возможность выставить параллельный упор правильно по размеру и строго параллельно.

На обратной стороне крышки стола сделайте выборки для последующего монтажа кожуха пылеуловителя, дополнительного оборудования. Приведенные чертежи и фото помогут вам правильно изготовить все комплектующие.

Для удобства включения и безопасного аварийного отключения фрезерного станка, сделанного своими руками, установите на столешницу кнопку пуск и кнопку стоп в виде грибка.

Вариант 5. Небольшой настольный фрезерный стол

Небольшой настольный фрезерный стол и детальный анализ его изготовления показаны на фото.

Как изготовить верхний прижим

Для обработки деталей больших размеров и создания безопасных условий работы на станке применяют так называемый верхний прижим. Его изготовление основано на использовании ролика. Перед устройством этого приспособления разработайте его чертеж.

Роликом может служить шариковый подшипник. Его установка выполняется на специальном устройстве, дающем возможность зафиксировать обрабатываемую деталь на любом расстоянии от рабочей поверхности.

Мощность привода фрезерного станка

В качестве привода фрезерного станка целесообразнее всего применить электродвигатель с мощностью 1,1-2 кВт и числом оборотов 3000 в минуту. При использовании маломощного электродвигателя не получится применять любую фрезу, станку не хватит мощности. При заниженном числе оборотов будет получаться некачественный рез.

Вы ознакомились с несколькими вариантами решений вопроса; как обзавестись фрезерным столом. Какой из них вам придется по душе, это ваш выбор. Мы будем рады, если сумели вам помочь
