Вентиляционный клапан для пластиковых окон для обеспечения постоянного притока воздуха в помещение. Для чего нужна вентиляция в пластиковых окнах Вентиляционное пластиковое окно

С появлением пластиковых окон, многие люди оценили их достоинства. Практичные, удобные, красивые, они позволяют снизить уровень шума в квартире и избежать теплопотерь. Пластиковые окна стали обязательным атрибутом почти в каждом доме. Но, после установки пластиковых окон кроме положительных изменений, люди вскоре обнаруживают и некоторые побочные эффекты в виде недостаточной вентиляции помещения. Это создает нездоровый микроклимат в помещении: спертый воздух, повышенная влажность, явная нехватка кислорода, увеличение концентрации токсических веществ и микробов. В более неблагоприятных условиях это может привести к запотеванию окон и появлению плесени. Всё это происходит из-за того, что в силу своей герметичности, пластиковые окна становятся преградой для притока свежего воздуха в помещение. Именно поэтому имеет смысл установить приточный клапан в пластиковое окно для улучшения вентиляции.

Для чего нужна вентиляция помещения и как она устроена

Для нормального существования необходима циркуляция воздуха. В процессе жизнедеятельности живые организмы выделяют углекислый газ и влагу. Загрязненный воздух должен удаляться и взамен него поступать свежий, то есть необходима вентиляция. В практике домостроения циркуляция воздуха осуществляется системой приточно-вытяжной вентиляции. Тёплый загрязненный воздух поднимается вверх и удаляется через вентиляционные каналы, естественным путем или принудительно при установке вентилятора. Взамен удаленного воздуха, должен поступить чистый воздух снаружи. И этот приток в классическом жилищном строительстве называется «естественная приточная вентиляция», которая и осуществляется через окна и инфильтрацию воздуха через щели в деревянных рамах. Можно подумать, что слово «система» в данном случае не совсем уместно, так как какая ж это система из отверстия вентканала и щелей в деревянных окнах? Но это таки система, просто основана она на привычных, и потому незаметных нам, законах физики. А система именно потому, что для того, что бы работала одна составляющая – удаление загрязненного воздуха, должна присутствовать другая – поступление чистого воздуха, иначе загрязненный воздух удаляться не будет. И наоборот, для того что бы чистый воздух в большем количестве поступал извне, необходимо обеспечить более эффективную систему вытяжной вентиляции (создать необходимую тягу). Окна с вентиляцией могут успешно выполнять эту функцию.

Как улучшить вентиляцию помещения

Вопрос улучшения вытяжной вентиляции можно улучшить простыми действиями. Для этого необходимо: достаточное сечение вентканала, его прочистка в случае загрязнения, установка вентилятора, соответствующего требуемым объёмам воздухообмена.

Для решения вопроса улучшения приточной вентиляции нужно организовать возможность воздуху постоянно поступать в помещение. Герметичные металлопластиковые окна препятствуют свободной фильтрации воздуха извне. Проветривать помещение возможно только путем открывания окон, что не всегда удобно и логично, ведь тогда как раз и не работают их основные достоинства металлопластиковых окон: снижение шума и энергосбережение. Часто проветривать зимой помещение тоже не удобно, т.к. это создает сквозняки и дискомфорт из-за потоков холодного воздуха, особенно если письменный стол или кровать расположены рядом с окном. Да и выхолаживать комнату за 5-10 минут, что б потом опять её прогревать, в наше время стремления к энергосбережению не разумно. Щелевое проветривание в откидных окнах тоже не всегда решение вопроса, т.к. это опять-таки разгерметизация окна.

Для подачи воздуха в помещение помимо традиционного проветривания путем открывания створки окна, разрабатываются различные системы вентиляции и приточные клапаны. Установка приточного клапана для проветривания – эффективный способ улучшения вентиляции помещения путем установки специальных окон с вентиляцией.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов - стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее - позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

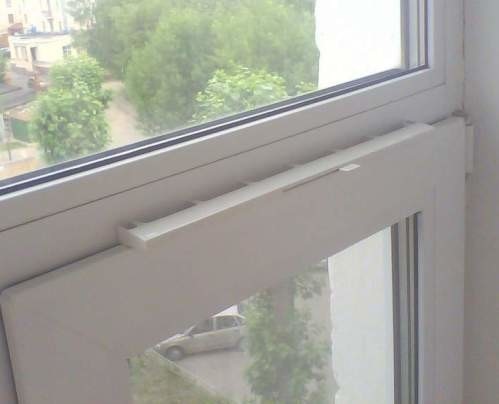

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством - это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

Приточный клапан Air-Box Comfort

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

• сам клапан в комплекте;
• канцелярский нож;
• отвертка или шуруповерт;
• линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана . Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

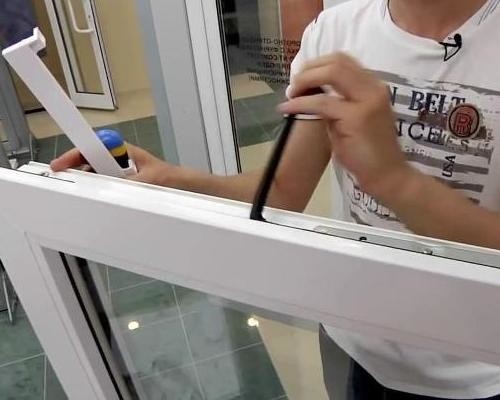

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей . В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

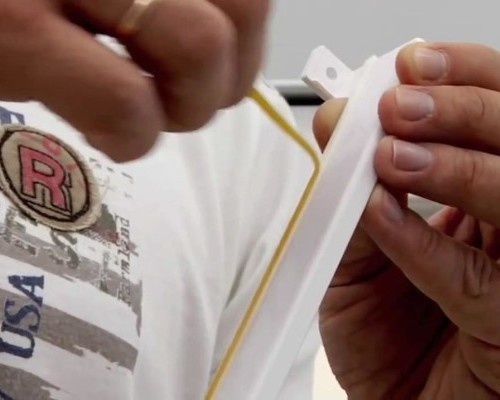

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

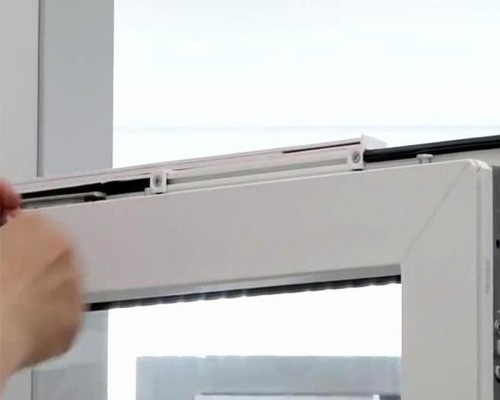

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:

Рекомендуем вам еще:

На чтение 9 мин.

Строительные нормы прошлого не предполагали такой герметичности помещений, какую можно наблюдать сейчас. Циркуляция воздуха во многом обеспечивалась дверными и оконными проемами, плотность притвора в которых оставляла желать лучшего.

Принципиально другой подход к остеклению позволяет минимизировать потери тепла и обеспечивает прекрасную звукоизоляцию помещений. Но вместе с тем, если не уделить должного внимания вентиляции, комфортное проживание в таких помещениях сложно представить.

Способы вентиляции пластиковых окон

Наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.

Микропроветривание

Другое название этого способа вентиляции – щелевое проветривание . По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.

Поворачиваем ручку под углом 45 градусов и тянем на себя

Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.

Фурнитура Roto для микропроветривания

Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.

Ступенчатое открывание

В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).

Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.

Существует два ее варианта:

Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.

Установка фурнитуры трехступенчатого микропроветривания на пластиковое окно:

Самовентиляция

Самовентиляция пластиковых окон может быть реализована как непосредственно в оконном блоке, так и при помощи приточных клапанов, вмонтированных в стену.

Приточные стеновые клапаны

Один из наиболее эффективных и относительно простых в монтаже вариантов – установка вентиляционного клапана во внешнюю стену строения. При выборе подобного способа доступ воздуха в помещение происходит либо посредством механической его подачи, либо без таковой, за счет разности давления снаружи и внутри помещения.

Приточный клапан КИВ-125

Конструкционно, это пластиковая труба соответствующей длины (незначительно большей, чем толщина стены), внутренняя полость которой покрыта материалом для изоляции шума. С наружной стороны труба закрывается двухслойной решеткой для исключения попадания внутрь насекомых, пыли и мусора.

Приточный клапан Helios ZLA 100

Со стороны помещения монтируется регулируемый клапан с возможностью полной блокировки воздушного потока, например, при сильном ветре. Также устройство комплектуется фильтрами очистки воздуха.

Устройство стенового приточного клапана

Некоторые, более сложные модели могут быть оснащены вентилятором, нагревательным элементом, датчиками температуры и влажности, пультом ДУ.

Приточно-вытяжная вентиляция «ThermoBarrier» P-230

Обратите внимание! При выборе приточного клапана следует обращать внимание на пропускную способность устройства, наличие достаточного количества температурных режимов и возможности регулировки.

Большинство элементов стеновых приточных клапанов продаются отдельно, что дает возможность простые конструкции собрать самостоятельно.

Приточные оконные клапаны

В отличие от стеновых аналогов, данные вентиляционные элементы монтируются непосредственно в оконный блок. В зависимости от конструкционных особенностей и способа проветривания различают следующие разновидности:

• С ручной регулировкой . Клапан устанавливается либо на створке, либо на раме блока. Фактически, это отверстие, закрытое декоративными решетками с обеих сторон, оборудованное клапаном, фильтрующим элементом и заслонкой для регулировки потока воздуха.
  Приточный клапан Aereco монтируется на створку окна


  Еще одна модификация приточного клапана Aereco

• Автоматический клапан . Пропускная способность таких устройств контролируется электроникой, при помощи специальных датчиков, которые контролируют состояние микроклимата в помещении и соответственно открывает заслонку. Это намного удобнее, чем постоянно настраивать вручную, но стоимость автоматических моделей достаточно велика.

• Фальцевой клапан . Наиболее простой в установке и доступный по цене способ вентиляции оконных блоков. Монтируется в фальц створки и внешне мало заметен. Не требует фрезеровки пазов или сверления отверстий – достаточно подрезать уплотнитель.

• Щелевой клапан . Конструкционно очень похож на вариант с регулировкой. Единственное отличие – в большинстве моделей отсутствует возможность контролировать поступающий поток воздуха.


  Клапан Air-Box Standart

• Рукоятка с вентиляцией . Нижняя часть ручки открывания делается с вентиляционными отверстиями и несколько больших размеров, чем обычно.


  Рукоятка с вентиляцией СК — 201

• Накладные вентиляционные модули . Чаще всего крепятся на створку, имеют громоздкий внешний вид, но достаточно эффективны (сравнительно с вышеперечисленными вариантами оконных клапанов).

Плюсы и минусы приточных клапанов

Плюсы:

• Вентиляция происходит без сквозняков и попадания посторонних загрязнений с улицы;
• Постоянное функционирование обеспечивает беспрерывную подачу свежего воздуха в помещение.
• Большинство устройств отличается простотой в использовании и установке.
• Даже самые бюджетные модели заметно снижают количество конденсата на оконных стеклах и рамах.

Минусы:

• При особенно низких температурах возможно образование наледи на клапане;
• Ручные модификации требуют постоянного участия пользователя, иначе будет либо холодно, либо (при большом количестве людей) свежесть воздуха будет далека от желаемой;
• Большинство оконных клапанов частично нарушают звукоизоляцию, что становиться причиной увеличения шума в помещении;
• Если в квартире отсутствует общая вентиляция, эффективность клапана сводится на нет.

Компактные вентиляционные устройства (бризеры, проветриватели)

Бризеры (провтриватели) – это компактные системы для подачи свежего, чистого воздуха в помещения.

Бризер Тион 3s

Подача осуществляется либо естественным путем, либо при помощи вентилятора. В первом случае гарантирована тихая, экономящая электричество, работа прибора, но возможны проблемы с вентилированием, если отсутствует разница в наружном и внутреннем давлении.

Обзор и отзыв на Бризер Тион 3S:

Проветриватель с вентилятором обеспечит должное проветривание вне зависимости от внешних климатических условий, нужно только выбрать необходимый режим. В некоторых моделях производительность зависит от оборотов вентилятора, от них же зависит уровень шума, производимого прибором, и его энергопотребление.

Устройства комплектуются фильтрами разной степени очистки. Количество элементов и уровень фильтрации зависит от конкретной модели, наиболее продвинутые из которых способны очищать воздух от мельчайших частиц пыли. Кроме того, возможна фильтрация на молекулярном уровне (например, нейтрализация выхлопных газов).

Проветриватель Blauberg VENTO Expert A50-1 Pro

Бризеры, в отличие от многих проветривателей, более автономны. Достаточно один раз настроить (указать расписание, задать соответствующий режим работы) и он будет автоматически поддерживать нужный микроклимат в помещении.

Бризер Тион o2

Цены

Бюджетный Бризер, рассчитанный на 32 м2 , стоит – 21000 р . Модель с производительностью до 140 м3/час – 43000 р.

Приточной стеновой клапан обойдется значительно дешевле – стоимость колеблется от 1000 р. для простого устройства, до 8500 р. за модель с турбиной и качественной системой фильтрации.

Стоимость клапана, монтируемого на окно без фрезеровки – от 350р. Накладные модификации, требующие сложной установки – до 4500 р.

Варианты установки клапана

Монтаж накладного клапана на металлопластиковый оконный блок выполняется следующим образом:

Более подробно можно увидеть на видео:

Установка стенового приточного клапана в ряде ситуаций требует специального оборудования. Это в первую очередь касается монтажа клапанов большого диаметра в толстые стены. Чтобы сделать отверстие понадобится мощный перфоратор и бур соответствующего диаметра и длины.

Подобный инструмент редкость в домашнем хозяйстве. Кроме того, могут возникнуть сложности при работах на верхних этажах. В остальном, установка стенового клапана не требует каких-либо профессиональных навыков и выполняется по прилагаемому руководству.

Процесс установки таких клапанов в квартиру, смотрите в нашем видео:

Всем доброго времени суток!

Одна моя особо разговорчивая соседка в последнее время стала часто жаловаться на плохое самочувствие.

Хотя уже и бабушка, а все трудится на производстве. В помещении всегда духота, а стоит открыть окно – сразу сквозняк.

Спрашиваю, есть ли в окнах приточный клапан. Говорит, что знать о таком не знает.

Оно и понятно, без клапана жизнь уже не та. Садитесь поближе, сейчас буду рассказывать о том, что это такое и для чего нужно.

Поскольку жить в полностью закупоренном герметичном пространстве невозможно, а простое проветривание помещения через окна не может являться панацеей (т.к. нарушаются тепло- и звукоизоляция), существует целый ряд вентиляционных устройств, выпускаемых крупными производителями систем ПВХ-профилей и фирмами, специализирующихся только на вентиляционных устройствах.

Эти устройства предназначены для того, чтобы наружный воздух мог поступать в помещения, проветривать их и удалять загрязненный воздух.

В настоящее время на Западе создана целая индустрия производства вентиляционных устройств.

На российском строительном рынке уже появились оконные вентиляционные устройства фирм Аereco (Франция), Renson и Titon (Бельгия), Siegenia (Германия).

Что касается классификации вентиляционных устройств, то к ним, безусловно, относятся и разнообразные ограничители открывания, устройства для микропроветривания, выпускаемые производителями фурнитур, и открывающиеся заслонки, клапаны и специальные вентиляционные каналы, устанавливаемые на ПВХ-профили, и проветривающие устройства в нижней или верхней части рамы.

Давайте попробуем рассмотреть принципы работы некоторых вентиляционных устройств.

Например, вентиляционные заслонки и планки очень многочисленная группа, разрабатываемая производителями ПВХ-профилей.

Они регулируются вручную, их можно сравнивать с ограничителями открывания, входящими в комплект фурнитуры (микропроветривание и т.д.), только эти устройства (в отличие от механизмов фурнитуры) являются отдельными деталями оконных конструкций и их монтаж необходимо предусматривать заранее, на стадии обмера проемов.

В зависимости от Вашего желания Вы открываете необходимое количество сквозных отверстий, сделанных в планке и воздух внутри планки проходит через множество смещенных по отношению друг к другу вентиляционных отверстий.

Существенным минусом вентиляционных устройств данного типа, является их ориентация на использование в квартирах, не подвергающихся воздействию интенсивной шумовой нагрузки от транспортных магистралей, железных дорог и других источников шума - снижение звукоизоляции.

Для беспроблемного открывания и закрывания воздухообменника используется рычажный привод, который может крепиться на все виды оконных рам.

Недостатком является уменьшение светового проема на 80мм, за счет монтажа проветривателя Аэромат между створочным профилем и стеклопакетом.

Тем не менее производитель рассчитывает на высокую популярность данной модели. призванной значительно упростить жизнь как домашним жителям, так и офисным работникам.

Следующий пример - вентиляционный клапан REHAU-Climamat - устанавливается прямо на оконный элемент.

При этом клапан позволяет регулировать приток воздуха, избежать высокой влажности и обеспечивает оптимальный климат в помещении.

Целями разработки Rehau были реализация оптически минимально заметного устройства и желание избежать фрезерования отверстий в профилях, что делает возврат к первоначальному состоянию невозможным.

Преимущества устройства:

• бесшумное регулирование воздушного потока;
• заменяемый фильтр;
• ступенчатое регулирование притока воздуха при помощи регулировочного клапана;
• минимальная вероятность появления сквозняков благодаря вертикальному распределению воздуха;
• применим для любых нагрузок;
• независим от оконного блока.

Данный клапан работает полностью автоматически и совершенно бесшумно: мембрана из пластика пропускает воздух или преграждает ему путь. При нормальной силе ветра мембрана находится в открытом состоянии.

При сильном ветре вентиляционный канал закрывается потоком воздуха, чтобы избежать больших потерь тепла вследствие активного воздухообмена. При снижении внешнего давления воздуха мембрана вновь начинает пропускать воздух.

Устройство разрабатывалось специально для использования в панельных зданиях. Компания Rehau AG давно выявила проблему вентиляции и уже в 1986 представила первый вентиляционный канал для установки на светопрозрачных конструкциях из ПВХ - профилей.

В последнее время одной из самых распространенных компаний по производству вентиляционных устройств, стала фирма Aereco, которая предлагает достаточно широкий спектр данной продукции.

Девиз этой французской компании - «Разумная вентиляция».

Приточные и вытяжные устройства фирмы Aereco автоматически управляются специальными датчиками-приводами из полиамидной ткани.

Эта ткань имеет свойство удлиняться или сокращаться в зависимости от изменения относительной влажности воздуха.

Чем выше влажность, тем больше открывается заслонка, пропускающая воздух.

Оконные клапаны Aereco эффективно решают проблему духоты, накопления радона, выпуска избытка водяного пара, а, следовательно, конденсата на стеклах и образования плесени в помещениях с герметичными окнами.

Клапан Aereco врезается в верхнюю часть окна (в створку), следовательно, реагируют на изменение влажности прямо у самого окна.

Полезный совет!

Aereco предлагает целую серию гигрорегулируемых приточных устройств, различающихся по расходу воздуха и по уровню шумопоглощения.

Приточные устройства Aereco направляют струю холодного воздуха под потолок, исключая сквозняки в обслуживаемой зоне и в полностью открытом состоянии обеспечивают звукоизоляцию от транспортного шума 33-42 дБ.

Они постоянно, автоматически 24 часа в сутки, при любой погоде, обеспечивают хорошее качество воздуха и регулируют расход воздуха, в зависимости от потребности в вентиляции.

Приточные устройства Aereco могут быть установлены на все виды оконных рам - пластиковые, деревянные, алюминиевые.

Кроме этого, они работают без употребления электроэнергии и очень легко обслуживаются: рекомендуется очищать клапан раз в год, без демонтажа устройства.

У многих потенциальных заказчиков возникает вопрос: не будет ли зимой клапаны промерзать? Без подогрева внешнего воздуха какие-то детали корпуса клапана внутри помещения неизбежно будут иметь температуру внешнего воздуха.

Казалось бы, появление на них льда неизбежно. Но здесь проявляются фирменные конструкторские хитрости компании Aereco.

Клапан сконструирован таким образом, что внешний сухой холодный воздух обдувает холодные части клапана, не давая внутреннему теплому влажному воздуху контактировать с ними. Понятно, что в этом случае «промерзание» исключено.

Для помещений с интенсивным выделением влаги (кухни, ванные и т.п.) фирмой Aereco выпускаются вытяжные решетки, осуществляющие контроль над качеством удаляемого воздуха в зависимости от уровня влажности.

Вытяжные решетки могут включаться вручную или автоматически с помощью датчиков движения. Удаление влаги непосредственно из источника влаговыделения благоприятно сказывается на влажностном режиме квартиры в целом.

Кроме этого в аасортимерт продукции входят противопожарные клапаны для вытяжных устройств, фильтры, вентиляторы.

Но, вернемся к оконным клапанам. В Москве вентиляционными клапанами Aereco снабжают свои изделия многие компании-производители светопрозрачных конструкций.

Поскольку, установка клапанов возможна не только в цеху при изготовлении окон, но и на уже смонтированные окна без их демонтажа и замены стеклопакетов, то ряд крупных фирм, производят дополнительные сервисные услуги по установке клапанов Aereco на окна, уже находящиеся в эксплуатации.

Необходимо отметить, что монтаж этих устройств на переплете (притвор рама-створка, рамный, створочный или импостной профили) не уменьшает световой проем окна, т.е. темнее в помещении не становится, а это зачастую становится определяющим критерием при выборе вентиляционного устройства.

источник: www.okna-combo.ru

Давно известна проблема избыточной герметизации современных пластиковых окон пвх со стеклопакетами и ее негативные последствия – духота, высокая влажность, конденсат на стеклах в холодное время года, появление плесени и грибков на откосах и стенах.

Обычно потребитель во всех этих бедах начинает обвинять производителя пластиковых окон пвх, так как со старыми окнами таких проблем не было!

Однако, в подавляющем большинстве такие проблемы — это следствие нарушения воздухообмена в помещении и застаивании влаги, выделяемой самими жильцами в процессе своей жизнедеятельности.

Проектировщиками жилых зданий обычно предусматриваются лишь вытяжные каналы для удаления грязного воздуха из помещений (те самые решетки, которые стоят в кухне, туалете и ванной).

Приток же свежего воздуха в ГОСТах и СНИПах всегда подразумевался через щели в старых деревянных окнах. Долгое время во всем мире использовалась так называемая «столярка» — окна из дерева с негерметичными притворами, из которых постоянно дуло и тем самым обеспечивался постоянный приток свежего наружного воздуха в помещение.

По той же причине владельцы старых окон не знали проблемы конденсата и плесени.

При закрытых современных пластиковых окнах пвх такой приток исчезает, поэтому весь водяной пар, выделяемый жильцами при дыхании, стирке, приготовлении пищи и т.д. остается в помещении.

Кроме водяного пара, в помещениях застаивается

1. углекислый газ, выделяемый при дыхании
2. запахи отделочных материалов
3. ароматы пищи

В последнее время сотрудники санэпидемнадзора все большее внимание уделяют накоплению радона в жилых помещениях без вентиляция в пластиковых окнах пвх.

Это очень опасный инертный радиоактивный газ без цвета и запаха, выделяющийся из земли и строительных материалов.

Радон стоит на втором месте после курения среди причин, вызывающих рак легких, и обеспечивает до 80% общей дозы облучения человека в быту от естественных (не техногенных) источников.

Единственное средство борьбы с радоном, попавшим в жилое помещение, — вентиляция!

Установка фурнитуры современных герметичных пластиковых окон пвх позволяет распахнуть створки, наклонить их или сделать “щелевое” открывание для проветривания, но в силу ряда технических и психологических причин далеко не всегда жильцы этим пользуются по следующим причинам:

Да и собственный житейский опыт многолетнего заклеивания щелей в старых окнах на зиму подсказывает людям, что зимой лучше окна не открывать.

Получается некоторый парадокс: чтобы в квартире было тепло и тихо, надо держать пластиковые окна пвх закрытыми, а чтобы не было духоты и конденсата на стеклах, надо постоянно открывать пластиковые окна пвх!

2. Человеку необходимо минимум 25м³ свежего воздуха в час для обеспечения нормальной жизнедеятельности и поддержания достаточной трудоспособности. Нехватка кислорода сказывается на здоровье и повышает утомляемость присутствующих в помещении людей.

Полезный совет!

В двухкомнатной квартире 50м2 при работающей газовой плите требуется каждый час 140м3 свежего воздуха. Это означает, что каждый час надо полностью заменять внутренний воздух (ударное или сквозное проветривание).

24 раза в сутки на 5 минут никто и никогда не будет открывать окно пвх (особенно ночью!), поэтому проветривание в том виде, в котором оно есть, не обеспечивает нормы по вентиляции!

3. При открывании окна пвх даже в режиме «щелевого» проветривания внешний воздух попадает внутрь с уровня подоконника, вызывая сквозняки в зоне нахождения людей!

4. Шумоизоляция оконного блока пвх является одним из основных критериев при выборе современного окна пвх, однако индекс изоляции воздушного шума составляет:

• Окно пвх ЗАКРЫТО — 34Дб
• Створка окна пвх установка в РЕЖИМЕ ЩЕЛЕВОГО ПРОВЕТРИВАНИЯ — 18Дб
• Створка окна пвх установка в РЕЖИМЕ ПРОВЕТРИВАНИЯ (ОТКИНУТО) — 9Дб

И здесь мы видим парадокс:

Проветривание помещения простым открыванием окна пвх, даже в режиме «щелевого проветривания», имеет также и другие негативные последствия:

• резкий перепад температур;
• загрязнение помещения пылью и проникновение в него аллергенной пыльцы;
• снижению безопасности в плане несанкционированного доступа в помещение из вне (открытое окно, особенно на нижних этажах, привлекает внимание).

Все вышеперечисленное приводит к тому, что жильцы, несмотря на все преимущества современных окон пвх, испытывают дискомфорт из-за нарушения воздухообмена в жилом помещении, но неохотно используют возможности фурнитуры окна пвх для вентилирования.

РЕШЕНИЕ ПРОБЛЕМЫ ВЕНТИЛЯЦИИ: УСТАНОВКА ПРИТОЧНОГО КЛАПАНА АЭРЭКО НА ОКНА!

Компромисс был найден с изобретением специальных вентиляционных приточных клапанов АЭРЭКО, установка которых производится непосредственно в пластиковое окно.

Установка вентиляционного клапана приточной вентиляции АЭРЭКО позволяет впустить внешний воздух в помещение, не открывая створки пластиковых окон.

Естественно, что для прохода воздуха должно быть или отверстие в переплете окна, или щель между торцом стеклопакета и оконным профилем, однако при установке вентиляционных клапанов приточной вентиляции АЭРЭКО холодный воздух попадает под потолок, не вызывая сквозняков в зоне нахождения людей.

Преимущества установки вентиляционного клапана приточной вентиляции на окна

1. Пропускная способность вентиляционного клапана приточной вентиляции составляет до 35 м3 воздуха в час, что полностью соответствует нормам по притоку воздуха.
2. Звукоизоляция вентиляционных клапанов приточной вентиляции АЭРЭКО в зависимости от комплектации до 42 дБ, что соответствует звукоизоляции современных герметичных окон в закрытом состоянии.
3. Струя холодного воздуха из вентиляционного клапана приточной вентиляции на окнах АЭРЭКО направлена под потолок и не вызывает сквозняков в зоне нахождения людей, доступ свежего воздуха при вентиляционном клапане приточной вентиляции АЭРЭКО осуществляется без заметного увеличения уровня шума в помещении.
4. В отличие от периодического проветривания, приток свежего воздуха через вентиляционный клапан приточной вентиляции для пластиковых окон АЭРЭКО происходит ПОСТОЯННО, что не позволяет радону накапливаться в помещении. Вентиляционный клапан приточной вентиляции для окон АЭРЭКО не закрывается герметично и это не брак, а сделано СПЕЦИАЛЬНО, чтобы снизить риск обмерзания клапана и примерзания заслонки АЭРЭКО.
5. Вентиляционные клапаны приточной вентиляции АЭРЭКО не уменьшают световой проем, так как клапан приточной вентиляции на пластиковые окна имеет небольшие размеры и крепится в верхней части окна на сквозной прямоугольной щели.
6. Установка вентиляционного клапана для пластиковых окон АЭРЭКО возможна не только при изготовлении окна в производственном цеху, но и уже после монтажа окна на объекте без демонтажа и замены стеклопакета.
7. Применение вентиляционного приточного клапана для пластиковых окон АЭРЭКО позволяет решить практически все проблемы санитарно- гигиенического характера в жилых помещениях с герметичными окнами.

Вентиляционный приточный клапан АЭРЭКО можно рассматривать, с одной стороны, как аксессуар окна наряду с противомоскитной сеткой, подоконником, жалюзи и т.д., а с другой – как вентиляционное оборудование.

УСТАНОВКА ПРИТОЧНОГО КЛАПАНА НА ОКНА АЭРЭКО РЕШАЕТ ПРАКТИЧЕСКИ ВСЕ ПРОБЛЕМЫ САНИТАРНО-ГИГИЕНИЧЕСКОГО ХАРАКТЕРА В ЖИЛЫХ ПОМЕЩЕНИЯХ С ГЕРМЕТИЧНЫМИ ОКНАМИ И СОХРАНЯЕТ ВСЕ ПРЕИМУЩЕСТВА СОВРЕМЕННЫХ ОКОН!

источник: www.okna-armada.ru

Как известно дешёво хорошо не бывает…Установка приточных клапанов на пластиковые окна связана с достаточно большими расходами.

Для примера стоимость вентиляционного клапана АЭРЕКО серий EMM или EHA в полной комплектации, включающей в себя собственно сам клапан, акустический козырёк и москитную сетку может достигать до 150 EURO. Клапан VENT Air II обойдётся несколько дешевле- 2000 рублей.

При всей своей уникальности эти приточные клапана обладают одним существенным недостатком, их качественная установка возможна только в заводских условиях.

В верхней части пластикового окна на специальном фрезерном станке прорезаются 2 сквозных канала в профиле рамы и створки.

Произвести данный вид работ на ранее приобретённые и уже смонтированные окна не представляется возможным.

Да, существуют «умельцы», предлагающие данную услугу. Происходит это примерно так. Мастер закрепляет попеременно на створке и на раме массивный металлический шаблон, при условии его наличия, в большинстве случаев — это происходит «на глазок».

На этом, как правило установка заканчивается, получившиеся рваные края рамы закрываются частями приточного клапана. Стоимость данного вида работ регламентируется только жадностью данных «мастеров».

Владелец окна получает испорченное окно, гору металлических и пластиковых опилок в радиусе 2 метров от окна, где производились работы. Обман покупателя налицо.

Все обладателям пластиковых окон, не заказавших приточную вентиляцию на момент установки изделия Центр Окон советует обратить внимание на Российский приточный вентиляционный клапан Air-Box Comfort.

Стоимость его не превышает 400 рублей, установка не требует фрезеровки пластиковых профилей, а с установкой справится абсолютно любой человек, умеющий держать в руках отвёртку. Клапан продаётся с подробнейшей установочной инструкцией и всем необходимым крепежом.

Центр Окон предлагает ознакомиться с процессом установки клапана Air-Box Comfort на примере обычной Московской квартиры. Для удобства мы проставили время, потраченное нашим заказчиком на монтажные работы.

10.30 Готовим окно к установке.

10.35 Инструмент, необходимый для установки: отвёртка и канцелярский нож.

10.37 Открываем окно.

10.37 Прикладываем вентиляционный клапан к предполагаемому месту установки.

10.38 Канцелярским ножом делаем надрезы на уплотнительной резинке по внешним краям клапана.

10.39 Удаляем фрагмент резинового уплотнителя.

10.39 Устанавливаем закладные крепёжные дюбели в места крепления саморезов, фиксирующих вентиляционный клапан на створке.

10.40 Производим монтаж клапана на 3 самореза.

10.42 Закладываем 2 резиновых уплотнителя длиной 160 мм, входящих в установочный комплект между точками крепления клапана.

10.43 Удаляем резиновый уплотнитель на профиле рамы напротив клапана. Ширина фрагмента 350 мм. Устанавливаем на это место уплотнитель, входящий в установочный комплект.

10.44 Установка завершена.

Как видите ничего сложного. Потратив 400 рублей и 14 минут свободного времени можно самостоятельно установить в помещении устройство приточной вентиляции.

Технические параметры вентиляционного клапана Air-Box Comfort

• Воздухопроницаемость при статическом давлении 10 Па, куб.м./час 42
• Звукоизоляция от транспортного шума RA, дБА — 32
• Сопротивление теплопередаче, м2*OC/Вт — 0,58
• Габаритные размеры комплекта, мм — 350x32x13
• Цвет белый, RAL по заказу

источник: www.fabokon.ru

Комфорт-это приточный клапан АЭРЭКО (AERECO)!

— А ваши окна дышат по ночам?

Человек хочет жить не просто в теплом доме, он хочет жить в комфортных условиях. Применительно к воздушной среде квартиры это понятие включает в себя температуру, влажность и скорость движения воздуха.

Именно правильное сочетание этих параметров позволяют человеку чувствовать себя комфортно. Большое значение имеет также состав воздуха.

При дыхании людей в помещении уменьшается содержание кислорода и увеличивается концентрации углекислого газа и других вредных примесей. Увеличивается также и содержание паров воды в воздухе, т.е. увеличивается влажность воздуха.

Только с помощью вентилирования: организации постоянного контролируемого воздухообмена — впускания в квартиру свежего воздуха с улицы, который смешивается с грязным воздухом и, уходя в вытяжные вентиляционные каналы, уносит из квартиры излишки воды, углекислый газ, нежелательные примеси и запахи.

Это называется: ВЕНТИЛЯЦИЯ.

Если квартира пустая, например, утром все ушли на работу и в школу, выделение влаги станет минимальным. Влага будет поступать в объем помещения только за счет испарения от цветов, аквариума (если он есть) и домашних животных.

Поскольку всегда остаются какие-то щели в окнах, входной двери и стенах, в течение всего дня внешний воздух будет «разбавлять» воздух в квартире, снижая его относительную влажность.

Очевидно, что к возвращению жильцов влажность упадет до некоего постоянного уровня, назовем ее «базовой» влажности или «влажностью в пустой квартире».

Величина «базовой» влажности будет зависеть от температуры воздуха на улице (чем сильнее мороз, тем суше воздух в квартире), его относительной влажности, а также от влаговыделения в помещениях.

В хорошо отапливаемых квартирах в сильные морозы уровень относительной влажности может упасть до 10-15%, что вредно для здоровья и такой воздух, наоборот, рекомендуется специально увлажнять для предотвращения проблем с органами дыхания.

Но с приходом жильцов картина существенно изменяется.

Мокрые ботинки, дыхание и потение, пользование ванной комнатой, приготовление пищи, стирка и сушка белья — все это приводит к увеличению относительной влажности (вечерний всплеск влажности).

Когда все дела переделаны, люди отдыхают, а потом спят, уровень влажности постепенно снижается (интенсивное проветривание перед сном убыстряет, конечно, этот процесс).

Оставленная в спальне приоткрытая форточка тоже, естественно, помогает более интенсивному удалению влаги из квартиры. Утром происходит второй всплеск уровня влажности (душ, кипящий чайник и т.д.).

Даже ночью, когда, например, одна пара спит, они выделяют около 2 литров воды. Вот почему так часто можно слышать, что люди просыпаются уже с головной болью.

Напрашивается и другой вывод, если ночью, например, люди спят в спальнях, то и приток свежего воздуха надо организовать, в основном, в спальни.

Увеличение притока в гостиную потребуется, наоборот, вечером, когда семья собирается у телевизора, вентилирование пустых спален в это время не требуется.

Действительно, поступающий с улицы холодный воздух надо нагревать, а это требует затрат тепловой энергии.

Специалисты оценивают долю тепловых затрат на нагрев вентиляционного воздуха в 50-70% от общих затрат на обогревание жилья (для домов с современными энергосберегающими окнами и теплыми стенами).

Пока жильцы платят некие фиксированные суммы за тепло, у них нет стимула экономить тепловую энергию за счет соблюдения тщательного компромисса между потребностями в свежем воздухе и теплосбережением (как и на Западе).

В настоящее время проблемы теплосбережения затрагивают только владельцев отдельных жилых и общественных зданий, которые оплачивают реальную стоимость тепла или горючего для котелен.

Но даже жильцы многоэтажек получают реальную экономию от разумного энергосбережения. Каждая квартира получает от теплоцентрали определенное количество тепла, приносимое горячей водой систем отопления.

С понижением температуры на улице количество этого тепла автоматически увеличивается. Но им еще надо по-хозяйски распорядиться.

Если в квартире старые, плохо закрывающиеся, негерметичные окна, из щелей которых сквозит холодный воздух, система отопления просто не в силах будет поднять температуру воздуха до комфортной.

На зиму надо самим позаботиться об их герметичности, заткнуть щели, заклеить их бумагой и т.д. А в особых случаях понадобиться включить обогреватель и платить за него по счетчику.

Если в квартире заменить старые деревянные окна на современные, гарантированно почувствуется, что в квартире стало значительно теплее и тише. Но как часто бывает, решение одной проблемы может привести к появлению другой.

Без нормативного воздухообмена растет уровень относительной влажности, концентрация углекислого газа, вредных примесей, газа радона и т.д.

Результат известен:

• конденсация влаги на стеклопакетах в холодное время года (особенно в ремонтируемых помещениях)
• плесень на откосах
• духота

Дело в том, что щели в старых окнах обеспечивали приток свежего сухого воздуха и, в определенном смысле слова, постоянно вентилировали квартиру.

Когда собирались большие компании, происходили влажные уборки и большие стирки, сушка белья на помощь приходили хорошо известные форточки для проветривания.

Обратите внимание!

С заменой окон ситуация изменилась — приток воздуха резко снизился.

Решетки на кухне, в ванной и туалете — это только часть вентиляционной системы, это пути выхода отработанного воздуха.

Без входа свежего воздуха через окно вытяжка не работает — ей нечего вытягивать из квартиры. Выходит только то, что входит!

Конечно, можно тем или иным способом открыть створку окна, используя возможности современной фурнитуры: наклонно- поворотный механизм открывания, щелевое проветривание, ограничители открывания.

Учтите только три вещи:

• в любом случае холодный (особенно зимой) внешний воздух попадет в помещение уже с уровня подоконника, т.е. Вы получите сквозняки в зоне нахождения людей.
• вы во многом потеряете шумозащитные свойства современного окна (с 34 Дб(А) до 18 Дб(А) в режиме «щелевого проветривания» и до 9 Дб(А) в режиме обычного проветривания). А ведь они часто выходят на шумные оживленные улицы.
• приоткрытая створка на нижних этажах наводит некоторых людей на мысль посетить Вашу квартиру без приглашения. О старом способе «проветривания перед сном» лучше вообще забыть.

Вы резко переохладите спальню за счет залповой гипервентиляции, а потом через час — другой при закрытых окнах будете снова дышать грязным воздухом. Головной боли утром удивляться в этом случае не приходится.

Кроме того, Вы никогда не знаете точно на сколько времени и как приоткрыть окно. Недостаточное открывание не устраняет полностью духоту, а избыточное — снижает температуру в помещении.

Полезный совет!

Не решают проблему и различные способы «микровентиляции», предлагаемые производителями профилей ПВХ.

При таком способе небольшое количество внешнего воздуха через отверстия и щели, организованные в самом оконном профиле, попадает внутрь помещения и, разбавляя влажный воздух в районе оконной ниши, снижает вероятность запотевания стеклопакета.

Но количество воздуха в 1-2 куб.м в час при перепаде давлений 10 Па никак не соответствует нормам по притоку воздуха (30-60 куб.м в час — согласно «Кратности воздухообмена или количество удаляемого воздуха из помещения» СНиПа 2.08.01-89 необходимо 3 куб.м/час на 1 кв.м жилых помещений).

Нет, в жилых помещениях должен быть организован именно постоянный и контролируемый процесс вентилирования.

Свежий воздух должен тем или иным способом попасть через окна в жилые комнаты, разбавить грязный воздух, через межкомнатные двери уйти в коридор, добраться до вытяжных отверстий на кухне и уйти обратно на улицу, унося излишки влаги, углекислый газ и т.д.

И может быть самое главное: человек не может знать когда, где, сколько времени надо вентилировать.

Он чаще всего узнал, что надо, после того, как уже появились повреждения, например от влажности.

Некоторые фирмы, выпускающие пластиковые профили для изготовления окон, придумали специальные профили с регулируемыми отверстиями для вентилирования.

Правда, регулировки эти осуществляются вручную наугад, да и использовать такие специальные профили можно в момент изготовления нового окна.

А как быть, если окна уже стоят в квартире? К тому же, кроме пластиковых, производится много окон из дерева и алюминия, для них этот способ не подходит.

Теперь не только оконщики и специалисты об этом говорят, но и те люди, которые заплатили довольно много денег за новые окна.

Ряд фирм выпускают специальные приточные клапаны для окон. Одни из них устанавливаются в небольшое сквозное отверстие в переплете окна, другие заменяют собой часть стеклопакета, уменьшая, к сожалению, световой проем окна.

Опять же вручную их можно или закрыть совсем, или ступенчато, или плавно открыть. Всегда очень трудно выбрать оптимальное положение заслонки.

Для автоматического регулирования надо выбрать какой-то физический параметр, показывающий, что воздух в комнате загрязнился и его пора менять.

Действительно, вся деятельность людей (дыхание, приготовление пищи, стирка и т.д.) приводит к увеличению относительной влажности.

К тому же, увеличенная влажность приводит к сырости в квартире, плесени на обоях и мебели, запотеванию окон и оконных откосов.

Поэтому такие гигрорегулируемые автоматические системы вентиляции должны плавно открываться с ростом влажности, ну, а когда все ушли на работу, снизить приток уличного воздуха, чтобы зря не охлаждать квартиру.

С 1983-ого года французская фирма «АЭРЭКО» (AERECO) выпускает уникальную систему вентиляции, которая предлагает именно автоматические приточные устройства для установки на пластиковые окна.

Приточные устройства «АЭРЭКО» моделей ЕММ и ЕНА могут работать и автономно без вытяжных решеток (при этом несколько снижается эффективность работы системы в плане энергосбережения).

Они малогабаритные, не занимают световой проем, т.к. монтируются на сквозном отверстии на раму окна снаружи и створку изнутри, и, самое главное, даже при полном открывании не ухудшают щумозащитные свойства окна, даже при полном открытии индекс гашения транспортного шума составляет величину от 33 до 42 Дб(А) в зависимости от исполнения (само окно из ПВХ имеет 30-35 Дб(А) в закрытом состоянии).

Полезный совет!

Установить их можно на окно из любых материалов

Установить их можно на окно из любых материалов, как в процессе их изготовления в цеху, так и в обжитой квартире без демонтажа и замены стеклопакета.

Установка их в верхней части окна позволяет направить струю внешнего воздуха под потолок, не вызывая сквозняков в зоне нахождения людей.

В европейских странах эти устройства давно известны и широко используются. Теперь эта продукция может быть установлена специалистами компании Евростиль в вашей квартире для улучшения вашего комфорта и качества жизни!

Вентиляционные устройства бывают разных конструкций, но все они представляют собой небольшие отверстия в пластиковом окне, через которое воздух с улицы поступает внутрь рамы, проходит там небольшой промежуток и попадает внутрь комнаты.

Клапаны регулируются, поэтому поток будет поступать в необходимом владельцу количестве, а при желании совсем перекрыт.

Чаще всего используются в домашних целях, но также популярны для производственных, торговых и офисных помещений.

Для чего нужен:

1. Помещение проветривается круглые сутки. Благодаря установленному клапану в квартиру, поступает воздух с улицы. И даже в зимнее время, когда обычное проветривание невозможно, вентиляция обеспечит постоянный приток свежести. Также, можно вручную регулировать интенсивность проветривания или же совсем перекрыть пропускные каналы.
2. Проветрить помещение возможно без пыли, шума, насекомых и болезненных сквозняков. Свежий воздух с улицы попадает в специальное пространство внутри рамы. Проходя по нему, воздух согревается (это касается зимнего времени, когда на улице холодно) и поступает в комнату без пыли и насекомых.
3. Улучшается микроклимат помещения. Проветривание приводит к снижению уровня углекислого газа и влажности. Становится маловероятным запотевание окон и образование грибка или других вирусов. Тем самым, микроклимат жилья становится значительно лучше.

Преимущества:

1. Проветривание помещения происходит с закрытыми окнами , поэтому проникновение злоумышленников становится маловероятным.
2. Прост в использовании – установил и забыл.
3. Сохраняется тепло в квартире при проветривании.
4. Увеличивается эксплуатационный срок помещения , благодаря нормальному уровню влажности и отсутствию плесени или грибка (такие проблемы особенно актуальны для балконов и кухонных помещений).

Клапан – это отверстие в пластиковом окне, через которое воздух с улицы поступает внутрь рамы, проходит там небольшой промежуток и попадает внутрь комнаты. Размеры отверстия могут регулироваться, чтобы настраивать необходимый поток.

Разновидности

Различают три вида клапанов вентиляции:

Фальцевые

Принцип фальцевой вентияции

Это наиболее простой и экономный вариант. Приток свежего воздуха осуществляется за счет прорезов небольшого размера в притворе. Такой вид практически сохраняет звукоизоляцию, но имеет совсем небольшую пропускную способность, из-за чего проветривание будет неполноценным.

Для установки не требуется производить демонтаж пластиковых окон. Клапаны такого типа монтируются в уже установленные конструкции, что и является их главным преимуществом.

Щелевые

Этот вид имеет большую пропускную способность. Вентиляция происходит за счет щели, которая в высоту составляет 12–16 мм, а в ширину 170–400 мм. Снаружи отверстие прикрыто пропускным блоком, который предотвращает попадание пыли и насекомых.

Также монтируется в установленные пластиковые рамы, но более эффективен в сравнении с фальцевым типом.

Накладные

Осуществляют наилучшую вентиляцию, однако, имеют некоторые недостатки. Во-первых, их нельзя установить в готовую пластиковую конструкцию, так как необходимо заранее приготовить место на раме для него. Во-вторых, обладают слабой звуко- и теплоизоляцией.

Такой вид лучше использовать в производственных цехах.

Критерии выбора

Чтобы установленное вентиляционное устройство приносило максимальный эффект, необходимо подобрать оптимальный вариант для каждого случая.

Поэтому, клапаны различаются по следующим характеристикам:

1. Параметры воздухообмена: приток должен поступать в необходимом объеме, при расчете 30 м 3 /час на одного человека.
2. Уровень шума: в основном, пластиковые окна имеют показатель 30–35 дБ.
3. Эксплуатация в зимнее время: клапан должен иметь необходимую теплоизоляцию, чтобы предотвращать обледенение, и не нарушать проветривание.
4. Вариант регулировки: возможно автоуправление, ручное и смешанное.
5. Способ монтажа: необходимо выбрать, клапан будет устанавливаться в старые окна или заказываться новые стеклопакет с расчетом вентиляции?

Внимание! Не рассматривайте варианты без возможности регулировать уровень воздухообмена. Как показывает практика, этот параметр необходим.

Виды конструкций

Самыми популярными в настоящий момент являются два варианта: Aereco и Air-Box. Рассмотрим их особенности и принцип работы.

Aereco

Клапаны Aereco

1. ЕММ. Наиболее распространенный вариант, который оснащен технологией гигрорегулирования. Встроенный датчик регулирует ширину отверстия в зависимости от влажности помещения. Такой вид конструкции монтируется вертикально или под наклоном. Выпускается в трех расцветках: дуб, тик и белый. Пропускная способность – 5–35 м 3 /час.
2. ЕНА2. Также оснащен датчиком, но обладает большим расходом воздуха – 5–50 м3/час и более усовершенствованными акустическими возможностями (42 дБ, против обычных 37).

Air-Box

Вентиляционный клапан Air-Box Comfort

Российская компания Мабитек также выпустила линейку вентиляционных клапанов.

Устанавливаются они на блоки любой конструкции и практически незаметны:

1. Standard. Это стандартный вариант, который состоит из двух частей: наружной, собирающей воздух, и внутренней, подающая его в комнату. При работающей вентиляции, створки клапана открываются и пропускают около 6 м3/час.
2. Comfort. Шумозащитный вариант, который предполагает монтаж в оконный профиль или в уплотнительную резину, что намного проще и быстрее.
3. Comfort S. Предполагается для глухих окон. Просверливаются сквозные отверстия, из-за которых возникает прямое продувание.

Air-Box является лидером среди остальных клапанов благодаря своей экономной стоимости, эффективности, небольших размеров и легкостью установки.

Монтаж

Схема установки

Практически все компании, занимающиеся продажей клапанов, предлагают свои услуги по установке. Стоимость их невелика, но и объем работы небольшой. Предлагаем ознакомиться с инструкцией для самостоятельного монтажа. Для примера расскажем, как установить вентиляционное устройство щелевого типа.

Необходимые материалы и инструменты:

• строительный нож;
• отвертка;
• линейка;
• клапан;
• уплотнитель и заглушки;

Пошаговое руководство:

1. Убрать все лишнее с подоконника.
2. Открыть окно .
3. На верхней уплотнительной резине отмерить длину приобретенного клапана.
4. С помощью ножа сделать два надреза и удалить промежуточный кусок.
5. Установить вместо него новую уплотнительную резину.
6. Отмерить расстояние от края окна до начала нового уплотнителя.
7. Отложить это же расстояние на верхней створке открытого окна и сделать надрез уплотнителя.
8. Отмерить длину будущего клапана на откидной створке и сделать второй надрез.
9. Удалить промежуточный кусок.
10. Вместо старого уплотнителя установить три заглушки широкой стороной вверх. Они должны свободно перемещаться на бортике окна.
11. Установить заглушки на расстоянии , соответствующем креплениям клапана.
12. Отклеить полоску двухстороннего скотча на клапане и приклеить его к окну, плотно прижимая к установленным заглушкам.
13. Саморезы вкрутить в крепления.
14. Более короткие уплотнители приклеить между креплениями.

Способы регулирования

Клапан с датчиком гигрорегулирования

В зависимости от строения и механизма, вентиляционное устройство может регулировать уровень воздухообмена или же перекрывать его. Управление этим процессом может быть автоматизированным или ручным.

Первый вариант оснащен датчиком гигрорегулирования (влагочувствительности), по данным которого происходит изменение пропускной способности. Если в комнате повышенный уровень влажности, ширина отверстия будет максимальной.

Иначе, когда помещение пустует, подача воздуха перекрывается. В ручном варианте приходится постоянно регулировать ширину сечения для комфортного пребывания. Единственное, на что рассчитан этот вариант – это ограничение при сильных порывах ветра.

Еще одно и очень важное достоинство вентиляционных клапанов – простой уход. Для полноценной работы достаточно раз в год очищать поверхность от загрязнений. Это и есть необходимое обслуживание.

Цена и отзывы

Вентиляционный клапан – это только дополнение к пластиковому окну, поэтому его стоимость не должна превышать цену обычного двойного стеклопакета. В среднем, оптимальный вариант – это 20–40 у. е.

Примеры расценок:

1. Аэрэко ЕММ со стандартным козырьком белого цвета – 3000 рублей.
2. Аэрэко ЕММ со стандартным козырьком цвета дуба или тика – 3100 рублей.
3. Аэрэко ЕНА2 со стандартным козырьком белого цвета – 3900 рублей.
4. Аэрэко ЕНА2 с акустическим козырьком белого цвета – 4900 рублей.
5. Аэрэко ЕНА2 со стандартным козырьком цвета дуба или тика – 4200 рублей.
6. Аэрэко ЕНА2 с акустическим козырьком цвета дуба или тика – 5200 рублей.
7. Air-Box Standard белого цвета – 560 рублей.
8. Air-Box Comfort S белого цвета – 750 рублей.

Отзывы:

Екатерина:

В летнее время открываем на ночь окна, чтобы дети спали при свежем воздухе. Зимой такой возможности уже нет. Даже если проветрить комнату прям перед сном, минут через 30–40 снова духота. Именно поэтому установили два клапана. Теперь и свежесть целый день, и совсем не дует. В общем, оптимальный вариант для детской комнаты.

Игорь:

Когда заказывали окна для всего дома, спрашивали у менеджера про вентиляцию. Она посоветовала не ставить клапаны, так как с нашим климатом они могут зимой обледенеть и не закрыться. Для Европы они больше подходят, чем для нас.

Александр:

Купили квартиру, где застройщики использовали окна с вентиляцией. Раньше мы и не знали об их существовании, поэтому вряд ли заказали бы. А теперь два года пользуемся и довольны.

В общем, если вы любитель свежести и регулярно проветриваете помещение, вентиляционные клапаны созданы именно для вас.

Отличительная черта металлопластиковых окон – способность сохранять тепло в жилом доме. Они эффективно препятствуют проникновению звука, холода, влаги. В то же время данные решения не позволяют обеспечить внутреннее пространство свежим воздухом в достаточном объёме. Единственно верное решение – установить приточный клапан на пластиковые окна. Что же это за изделия такие, и каково их предназначение?

Нужны ли приточные устройства вообще?

У пластиковых окон масса очевидных достоинств. Их по достоинству оценили не только собственники городских квартир, но и загородных коттеджей. Вот только при всех своих «плюсах» визуально красивые решения де-факто ухудшают микроклимат жилья. Монтаж приточных клапанов на окна ПВХ – самый доступный и простой способ нормализации температурно-влажностного режима, нивелирования опасности образования плесени, грибка.

Итак, что же это за устройство такое и как оно работает? Приточный клапан для пластиковых окон – небольшое решение, которое принято устанавливать в верхней створке рамы. Располагается оно в строго горизонтальном положении, благодаря чему и реализуется вытяжная функция. Небольшой клапан не только нивелирует вероятность образования конденсата в раме, но и способствует поддержке комфортного микроклимата.

Приточные клапана на окна целесообразно использовать по ряду причин:

• в процессе его функционирования исключаются любые тепловые потери, уровень звукоизоляции сохраняется на изначальном уровне;
• в отличие от традиционного проветривания, не возникают сквозняки;
• оконный проем никак не изменяется с точки зрения проникновения света;
• изделие можно легко установить, никаких проблем не возникает и в процессе эксплуатации;
• работу устройства можно корректировать по собственному усмотрению.

Зачем нужны приточные клапаны

Конструкционные особенности и нюансы функционирования

Грамотная установка приточного клапана на пластиковое окно возможна лишь при наличии исчерпывающего понимания механизма работы этого приспособления. В процессе монтажных работ из конструкции оконного проема удаляется участок с резиновым уплотнителем, причём, как у створки, так и у рамы. Его заменяют дополнительной прослойкой уплотнителя и приточным устройством, которому и делегируется роль пассивной вентиляции.

Установленные таким образом решения позволяют отводить теплый воздух наружу и осуществлять забор свежего кислорода внутрь помещения. Достигается это за счёт разницы давлений. Система работает при условии, что температура за окном не ниже +5°С. Вентиляционные изделия в знойную жару приводятся в действие благодаря принудительной вытяжке.

Клапан на пластиковое окно включает в себя ряд элементов:

• наружная конструкция воздухозаборника (монтируется только с внешней стороны рамы). Над самым изделием непременно должен присутствовать козырёк, препятствующий проникновению внутрь влаги, атмосферных остатков;
• компактный телескопический канал – небольшой элемент, совмещаемый с оконным корпусом и закрепляемый специальной гильзой;
• внутренний фрагмент , располагающийся внутри комнаты. С конструкционной точки зрения это один из самых сложных элементов системы, в состав, которого входят: механизм управления (для корректировки потока воздуха), фильтрационная решетка и выпускная форсунка.

Устройство конструкции

Существует ряд условий, необходимых для эффективной работы в пластиковых окнах:

• функционирование основного домового вентиляционного канала;
• наличие естественного воздухообмена (небольшие щели в полу, в межкомнатных дверях);
• герметичность входной двери;
• за окном температурный режим не ниже +5°С.

Обязательно посмотрите видео по принципу работы приточного устройства.

Передача «Чудо техники» на НТВ, про приточные клапаны Аэрэко (Aereco)

В продаже представлен широкий ассортимент вытяжных решений для окон ПВХ. Что касается отличий между конкретными моделями, то их принято рассматривать по ряду критериев.

Разновидности приточных устройств

В зависимости от преобладающего в конструкции материала :

• металлические;
• деревянные;
• пластиковые.

По методу забора свежего воздуха внутрь помещения:

• Накладные решения . Вентиляционный клапан для пластиковых окон характеризующийся высокой эффективностью. Ключевая его особенность заключается в необходимости «подгонки» конструкции рамы и стеклопакета под вытяжное устройство. Подобные изделия невозможно встроить в готовое окно. Основная сфера применения – складские объекты, производственные комплексы.

• Приточно-щелевые конструкции . Забор воздуха осуществляется через 16-см щель. Внутри комнаты располагается специальный регулирующий блок, а снаружи – впускной, препятствующий проникновению насекомых, мелких частиц и осадков. Для установки нет необходимости демонтировать окно. Изделие отличается достаточной высокой производительностью.

• Фальцевые изделия . Одна из самых доступных разновидностей оконных . Подача свежего кислорода осуществляется посредством небольших вырезов, расположенных в притворе. Решения отличаются хорошей звукоизоляцией, невысокой пропускной способностью и простотой монтажа.

По типу управления :

• ручные;
• автоматические.

Обратите внимание ! Большим спросом пользуются оригинальные конструкции в виде клапана-ручки. Данное изделие заменяет собой традиционную оконную ручку и при этом не нарушает внешнего вида самого проема.

Пошаговая инструкция по монтажу вентиляционного клапана

Остановимся подробнее на нюансах монтажа вентиля своими руками. Для этого мероприятия не требуется никаких специализированных навыков, да и по времени весь процесс длится до 40-60 минут.

Чтобы установить приточный клапан на окна своими руками следует подготовить:

• шаблон;
• отвёртка средней длины;
• комплектный клапан;
• канцелярский нож.

Все перечисленные элементы, необходимые для монтажа небольших изделий, присутствуют в стандартном комплекте поставки. Длина клапана не превышает 35 см. Помимо него понадобятся 2 уплотнителя, длина каждого из которых – не менее 16 см, а также дополнительный отрезок на 35 см. Для фиксации конструкции применяют специальные крепления на саморезах.

Этап 1 . Локализация участка монтажа . Оконные приточные клапаны принято размещать в верхней части створки. Специалисты рекомендуют отметить место посередине конструкции, а затем приложить к нему шаблон и обвести вокруг.

Этап 2 . Выемка уплотнителя . На обозначенном участке необходимо удалить стандартный уплотнитель. Он зафиксирован не слишком плотно и, если сделать небольшие надрезы канцелярским ножом, то резиновое изделие можно абсолютно свободно удалить.

Этап 3 . Монтаж дюбелей-фиксаторов . В свободный паз необходимо вставить 3 дюбеля-фиксатора. Основное их предназначение – крепление корпуса клапана на основании створки. Один дюбель смещают ровно посредине, а остальные 2 располагают по краям.

Этап 4 . Установка вентиляционного устройствана окно . Чтобы работать было удобнее, рекомендуем на поверхность створки предварительно нанести двухсторонний монтажный скотч. Клапан располагается в наиболее предпочтительном положении.

Этап 5 . Фиксация клапана на оконной створке . Вентиляционное изделие необходимо прикрепить к конструкции профиля, используя саморезы (о дюбелях не забываем). Это позволит достаточно надёжно закрепить изделие.

Этап 7 . Демонтаж старого рамного уплотнителя . Чтобы вентиляционное устройство функционировало должным образом ему необходимо обеспечить приток чистого воздуха. С этой целью специалисты настоятельно рекомендуют отказаться от типового уплотнителя, заменив его тем, который идёт в комплекте с клапаном. Напротив зафиксированного клапана помечают отрезок, общая длина которого должна составлять не менее 35 см. Демонтируем старый уплотнитель с последующей заменой новым.

Уплотнитель в раме имеет вид, представленный на изображении ниже. Если взять более узкий уплотнитель, то между створкой и основанием рамы сформируется небольшой зазор, сквозь который и осуществляется забор свежего кислорода. Окно останется работоспособным.

На этом процесс установки считается завершенным. По собственному усмотрению можно скорректировать приток кислорода, используя небольшой движок. В правом положении шторка будет открыта полностью, следовательно, поток воздуха окажется максимальным.

Устройство, рассмотренное в нашей статье– полезное и нужное решение для каждого дома, позволяющее в разы улучшить микроклимат жилья. Монтажные работы при желании можно выполнить собственноручно, не прибегая к помощи специалистов. Особенности установки зависят от комплектации, конструкции и конкретной модели клапана.
