Как правильно сделать предбаннике на потолке вытяжку. Вентиляция в бане: лучшие схемы и профессиональные советы

Приступая к непосредственному возведению банного помещения, необходимо четко понимать, что качественная вентиляционная система – это немаловажная особенность всего строительного процесса.

Как правило, здание подобного рода обязательно должно периодически отапливаться. Также, его основное примечание – это длительная эксплуатация. Все время, которое вы проведете в банном помещении, приносит как физическое, так и моральное удовлетворение. В свою очередь, правильное оборудование вентиляционной системы в предбанной комнате, вполне справляется с поставленными задачами.

Требования к оборудованию вентиляционной системы в предбаннике

Основные требования к выполнению вентиляции в предбаннике следующие:

Вентиляционная система должна обеспечить совершенно одинаковый приток и отток воздуха;
Направление воздуха должно осуществляться непосредственно от жилого помещения к хозяйственному. К примеру, от предбанника до туалета/тамбура, но никак не наоборот, так как иначе, могут наблюдаться посторонние запахи по причине того, что поток воздуха для вентиляции поступает снаружи;
Установление вентиляционной решетки должно осуществляться на расстоянии, не менее чем 2 метра от поверхности земли;
Горячий воздух, выход из парной которого, происходит по воздуховодам, следует направлять на . В свою очередь, это поможет вам значительно сэкономить на ресурсах. В предбанной комнате рекомендуется применять комбинированную вентиляцию: совместное функционирование естественной и принудительной. Таким образом, это способно увеличить эффективность воздухообмена;
Обмен воздуха должен происходить трехкратным образом. Другими словами, в том случае, если объем помещения составляет 5 м 3 , то в один час должно поступать минимум 15 кубометров чистого потока воздуха.

Пошаговая инструкция устройства вентиляции в предбаннике

Изначально следует определить местоположение двери из парной комнаты в предбанник. Ее расположение должно происходить максимально близко к печи. В свою очередь, именно это способно обеспечить сохранение высокого температурного режима в помещении;
Выполняется прямоугольная отдушина размером 15х20 см вместе со скользящей заглушкой, непосредственно на противоположной стене от парной;
Монтируем специальный вентилятор, который ускоряет отвод воздуха, а также улучшает вентиляцию в предбаннике;
В том случае, если наблюдается отток влажного воздуха через трубу, что обеспечивает оптимальную эффективность вентиляции в предбаннике, вместо отдушины с вентилятором, следует установить вытяжную трубу;
Далее, прорезаем отдушину для притока воздуха на высоте 0,5 м над уровнем пола;
Оборудуем вентиляционный канал под половым покрытием предбанника (в случае выхода топки в помещение предбанника).

Дополнительная вентиляционная система предбанной комнаты происходит через отверстие, расположение которого выполняется на высоте 0,5м от уровня полового покрытия. Непосредственный отвод потока воздуха осуществляется через вентиляционную трубу или же дымоход печи, а также оборудованную форточку в оконном проеме предбанника.

Определить то, что вентиляционная система была установлена неправильным образом, можно по таким признакам:

на стенах или потолке наблюдается сбор влаги (конденсат);
труба вытяжной системы не имеет жирных следов;
ощущается затхлый и неприятный запах в помещении;
поднося горящую спичку непосредственно к вентиляционному отверстию, наблюдается то, что пламя не отклоняется в сторону.

Всегда следует помнить, что правильно обустроенная вентиляционная система способна обеспечить не только долговечную эксплуатацию банного помещения, но и также будет благотворно влиять на здоровье людей, которые принимают водные процедуры.

В процессе сооружения предбанника, очень важно позаботиться о качественном выполнении утепления помещения, а также , предбаннике и других помещениях бани. Обратите внимание, что в данной комнате должен быть комфортный температурный режим, а также полное отсутствие сквозняков. Позаботьтесь о том, чтобы обеспечить помещение достаточным пространством. Таким образом, на одного человека должно приходиться около 1,3 м площади. В свою очередь, меньшие объемы могут привести к значительным неудобствам.

Предбанная комната, является довольно значимым помещением для бани в целом. Именно поэтому, старайтесь выполнять ее не только максимально функциональной и уютной, но также следует помнить о таких аспектах как установка вентиляции, а также , потолка и стен.

При строительстве и ремонте бань внимание обращают в первую очередь на конструкционные материалы, печи, утепление и гидроизоляцию. Предполагается, что естественной циркуляции воздуха окажется достаточно для качественной вентиляции помещений в бане. Но это совершенно не так, и если подойти к делу поверхностно, можно столкнуться с серьезными проблемами.

Особенности

Вентиляция в бане может быть выполнена различными способами.

От ее присутствия зависит:

распределение потоков тепла внутри;
комфорт и безопасность моющихся;
период эксплуатации здания.

Там непрерывно концентрируется вода и пар, дерево активно вбирает их в себя. Даже если просушивать здание периодически, не налаживая постоянное движение воздуха, эффект окажется недостаточно сильным. Чтобы не было сырости, требуется создать пару вентиляционных окон – одно служит для ввода чистого воздуха снаружи, а другое помогает выйти разогретому, вобравшему много воды. Подбирая местоположение проемов, меняют участки, которые особенно интенсивно проветриваются. Использование в парилке и предбаннике пары выходных отверстий подчас улучшает ориентацию потока воздуха в требуемом направлении.

Конечно, большое значение имеет и величина каждого окна, и возможность отрегулировать просвет. На них ставят задвижки, открываемые полностью или частично. Расчет объема вентиляционных отверстий отталкивается, в первую очередь, от площади помещений бани. Если сделать их слишком крупными, на полу и в мойке плесень никогда не появятся, но парная будет нагреваться очень долго, расходоваться при этом будет необычайно много топлива либо электрической энергии. Слишком узкие окна не позволят воздуху внутри охладиться или стать суше.

Категорически недопустимы все отклонения от нормальных параметров , которые позволяют исключить возникновение мощных температурных перепадов – это не только создает дискомфорт, но и может спровоцировать проблемы со здоровьем. Совсем исключить различие температуры потоков невозможно, требуется только ограничить их величину. Нормальные вентиляционные системы формируются в ходе сооружения бани, при этом делают каналы и готовят проемы. Окошки монтируют только после того, как будет выполнена декоративная обшивка здания. А потому придется ввести в проект бани информацию об устройстве вентиляционных каналов.

В большинстве случаев вентиляционные проемы делают строго одинаковыми. Выходное отверстие можно сделать крупнее входного, однако по правилам безопасности оно не может быть меньше первого. По тем же причинам иногда прибегают к парным выходным окошкам. В качестве управляющих элементов стоит применять не дверцы, а задвижки, при закрытии которых невозможно сохранение щелей. Когда парная прогревается в первый раз, задвижки запирают на 100% до тех пор, пока воздух не достигнет нужной температуры.

Применение элементов с управляемым положением полезно и потому, что величину притока воздуха нужно регулировать сообразно сезону. Когда на улице стоят отрицательные температуры, даже совсем небольшая струйка воздуха приносит много холода. Оттого открывать вентиляционные окна полностью не следует. Поперечные сечения таких окон в среднем должны составлять 24 кв. см на 1 куб. м внутреннего объема. Но это только предварительные цифры, и при сомнении в полученном результате стоит обратиться к квалифицированным теплотехникам для расчетов.

Категорически нельзя ставить вентиляционные окна на одной высоте или даже прямо напротив друг друга, поскольку это не позволит прогреть весь воздух в бане в достаточной степени. Кроме того, такая конструкция не даст равномерно смешать воздушные массы, а значит, потребуется основательно рассчитать точность расположение вентиляционных элементов. Вытяжные окошки рекомендуется помещать чуть ниже потолка, потому что воздух после нагрева сразу устремляется наверх.

Типы вентиляционных систем

Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка. Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо.

Естественное движение воздуха в подобной ситуации слишком трудно организовать , придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором. Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.

Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани. Отсюда следует, что время, потраченное на расчеты и продумывание проекта, не тратится зря – оно позволит сэкономить немало средств и времени, получить оптимальный результат скорее.

Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола. При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.

Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату. Такой подход окажется эффективен, если баня встроена в дом и имеет только одну наружную стену, при этом нет необходимости в обустройстве вентиляционного короба.

Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае , непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя. Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.

Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал. Есть и еще более сложные системы, когда размещается пара приточных и пара выходных вентиляционных окон (обязательно с принудительным типом циркуляции). Отрегулировать усложненные комплексы довольно сложно, но их эффективность выше, чем в простейших случаях.

Система Басту – это размещение приточных отверстий (с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой. Когда баню делают в готовом ранее помещении, нужно выбирать комнату с парой внешних стен; при подготовке подвала выбирают угол, соответствующий тем же требованиям. Размеры входного и выпускного отверстия рассчитывают по общим правилам.

Как правильно сделать?

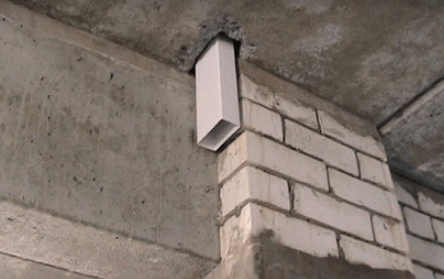

Монтаж вентиляции подразумевает, что при выводе трубы наружу ее оберегают от проникновения снега, грязи, дождевой и талой воды. Когда так сделать не получается, можно организовать вентилирующий короб либо направить трубу наверх, проводя ее сквозь перекрытие и крышу. В последнем случае канал прикрывают зонтиком, чтобы исключить проникновение внутрь тех же осадков и опадающих листьев. Устроить вентиляцию высокого уровня означает проветрить и просушить все помещения, конструктивные части стен, полы, чердаки и подкровельные пространства.

Пошаговое руководство по монтажу вентиляции в бане найти не составляет труда , однако самым простым вариантом оказывается применение асбестоцементных труб и решеток, подбираемых сообразно диаметру канала. Если же говорить о техническом исполнении, самым эффективным и удобным исполнением в стенах каркасного типа признается использование приточных клапанов. Сначала клапан разбирают и обводят на стене маркером окружности, где пройдут будущие вентиляционные каналы. Для получения отверстий в обшивке используют дрель, причем берут сверла крупного диаметра, в которые спокойно пройдет нож лобзика.

при помощи самого лобзика вырезают окружность;
убирают деревянные детали;
вынимают утеплительный и пароизоляционный материал;
с помощью длинного сверла пронзают внешнюю обшивку (так нужно делать, чтобы не допустить ошибки при размещении наружной доли клапана);
размечают снаружи подходящее отверстие и делают его с использованием длинных сверл;
отпиливают трубки клапанов по толщине стены.

Потом нужно своими руками смонтировать трубку в отверстии и закрепить внутренний сегмент клапана саморезами, только после чего можно ставить внешнюю часть изделия. Установка клапанов рекомендуется в моечном отделении и в предбаннике.

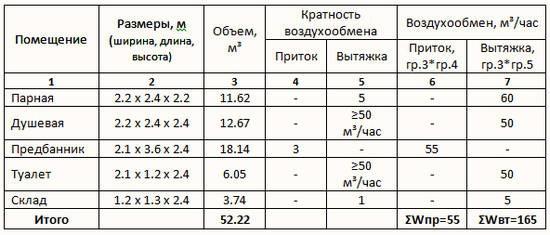

При подготовке нового строения обязательно нужно рассчитать как величину отверстий, так и требуемую мощность вентиляторов. Наладить вентиляцию можно даже тогда, когда изначально она не была сделана. Распространенная ошибка – уповать на залповое проветривание и применение печной тяги для осушения воздуха. В принципе, такая схема работает, но у нее есть серьезные недостатки. Так, при открытии окон и дверей вместо понижения температуры происходит выброс пара в смежные помещения.

Он не уходит на улицу, а превращается в конденсат. Нагрев воздуха понижается только на короткое время, и очень скоро в бане вновь становится неуютно. Чтобы пользоваться эффектом печной тяги для проветривания, отверстия нужны, но их следует делать только внизу. Это позволит обеспечить приток воздуха из соседних комнат, куда свежие порции будут поступать извне. Отрегулировать вентиляцию помогают шибер и дверцы самой печи, для усиления притока их открывают до предела, а для ослабления прикрывают частично (чтобы избежать поступления угарного газа).

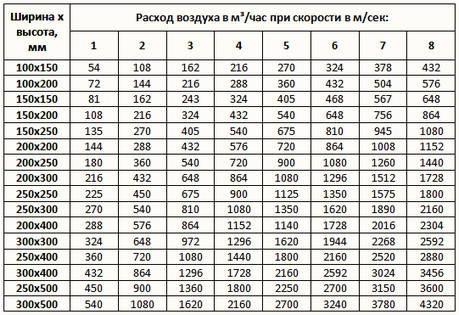

Простой расчет может быть сделан только в отношении принудительной вентиляции , а естественный поток воздуха куда сложнее устроен и подчиняется целому ряду различных факторов. Среди них особое внимание стоит уделить силе и направлению ветра, которые дуют на конкретном участке. Если выпускное отверстие окажется на той стороне, с которой направлены сильные ветра, это может привести к затеканию внутрь него приточной массы (так называемый эффект обратной тяги или ее опрокидывание).

Профилактика подобного негативного явления кажется простой – это удлинение каналов, выводимых в нужном направлении или применение поворотов в них. Но каждый поворот усложняет работу и снижает скорость выхода или поступления воздуха. Решением будет ориентация входа притока на сторону, с которой в основном дует ветер, при размещении выпускного отверстия на противоположной стороне или на кровле (с высокой трубой).

Использовать вентиляционный канал в блочной стене не стоит , в таких случаях монтируют его по внутренней стене и перегородке. По мнению специалистов, лучший воздуховод – тот, который построен из оцинкованных труб. Пластмассовые конструкции можно монтировать с осторожностью, тщательно оценивая диапазон допустимой для них температуры. Промежуток от трубы до стенок отверстия заполняют минеральной ватой либо более современными утеплителями. Ликвидировать зазоры на входе и выходе помогает монтажная пена.

Метод крепления вентиляционных решеток подбирается по материалу, который служит основанием. Проверка качества работы вентиляции производится очень легко – к отверстию подносят огонь или дымящийся предмет. Это позволит дополнительно выяснить, с какой скоростью движется воздух. В предбаннике размещают чаще всего только вытяжку, дополняемую вентилятором.

Когда в предбанник выведена топка печи, нужно сделать особый вентилирующий канал на основе оцинкованной стали, пропускаемый под чистовыми полами и подводящий воздух напрямую к дверце печи. Создавать канал нужно прежде чем будет уложен чистовой пол. Один край трубы вводят в отверстие и закрепляется в нем монтажной пеной, закупоривается решеткой. На краю, подходящем к печи, устанавливают регулируемую заглушку.

Хорошая вентиляция – это та, которая позволяет избежать возникновения конденсата на поверхности потолка. Что касается подпола, работа над ним начинается с подготовки цементной стяжки, которую наклоняют в сторону сточной трубы. Фундамент оснащается парой отверстий (в противоположных стенах, но не прямо напротив друг друга). Воздушные потоки должны идти под полом по максимально замысловатым траекториям. Отверстия закупориваются задвижками, что позволит настраивать темп движения струи сообразно текущему сезону.

В бане, которая изначально построена без вентиляции пола, требуется сверлить бетонное основание вплоть до грунта. Это окажется приличной заменой полноценному дренажу, когда нет желания работать над установкой сливных труб. Вентилируемый пол нужно оформлять перемычками, в качестве которых применяются трубы либо деревянный брус сечением 11х6 или 15х8 см. Лаги накрывают обработанными и хорошо шлифованными досками из дуба.

Как выбрать?

В русской бане, в отличие от обычной моечной, нужно обеспечить с помощью вентиляции такие условия:

температура в парной – от 50 до 60 градусов;
относительная влажность – не ниже 70 и не выше 90%;
очень быстрая сушка любой деревянной поверхности после окончания мытья;
оперативное понижение влажности при исключении сквозняков и раскрытия дверей;
одинаковое качество воздуха в парной, а также в комнате отдыха, независимо от сезона;
сохранение всех традиционных свойств русской бани.

Никакие вентиляционные устройства не помогут спастись от угарного газа , если будет его постоянный приток. Придется непрерывно следить за полнотой сгорания дров, и только после затухания всех углей перекрывать дымоход. Организация притока воздуха в рубленой бревенчатой бане происходит через венцы стен.

Такой подход по понятным причинам не годится для кирпичной постройки. Когда стены обшивают досками или вагонкой, обязательно потребуется использовать вентиляционные отверстия, иначе негативное действие сырости окажется чрезмерно сильным. Для вывода труб на улицу в большинстве случаев окажется достаточно отверстия 200х200 мм. Выбор пластика или металла должен производиться в соответствии с конкретным проектом и условиями эксплуатации вентиляционной системы.

Баня из пеноблоков обязательно должна вентилироваться и внутри стен. Слои гидроизоляции и обшивки разделяются вентиляционным зазором, для внешней облицовки он составляет 40-50 мм, а внутри бани – 30-40 мм. Типичная конструкция подразумевает использование обрешетки, которая уже помогает держать облицовку стен. В дополнение к внутристенной вентиляции все помещения оснащаются воздухозаборником внизу (чаще всего за печами) и выпускным отверстием (у самого потолка). Преимуществом активной системы освежения воздуха является то, что она может быть размещена в любом месте.

В большинстве случаев бани из пеноблоков проветривают залповым способом, то есть одновременно открывая входную дверь и самую удаленную от нее форточку. Только профессиональный расчет гарантированно позволит выяснить, нужна ли искусственная вентиляция или хватит естественной циркуляции воздушных масс.

Комплектующие и материалы

Тепловентилятор для бани должен иметь определенный уровень тепловой защиты (не ниже IP44), его корпус всегда делается из устойчивых к разогреву материалов. Современные аппараты имеют очень высокую мощность и работают почти бесшумно, громкость составляет не более 35 дБ.

В роли вентиляционных отверстий на чердаках можно использовать:

специальные окна;
аэраторы;
софиты.

Качественно обустроенная вентиляция в бане решает две важнейшие задачи:

обеспечение людей необходимым количеством свежего воздуха во время процедур;
быстрое снижение влажности и просушка бани после их завершения.

При этом сохраняется необходимая температура, обеспечиваются комфортные условия, устраняется опасность появления затхлого запаха, грибка, плесени, уменьшается расход топлива. Если не будет организована правильная вентиляция в бане, то ее деревянные конструкции приходят в негодность всего за пару сезонов.

Надежная вентиляция бани предохраняет от воздействия газа угарного при печном отоплении.

При необходимости вентиляция способна решить проблему быстрой регулировки температуры. В ряде случаев для больных людей или детей требуется ускоренное снижение температуры и ее дальнейшее поддержание на новом уровне.

Согласно действующим нормативам качественная вентиляция бани должна обеспечить кратность воздухообмена на уровне 5…10 объемов помещения в течение часа.

Может применяться естественный либо принудительный с использованием вентилятора приточно-вытяжной воздухообмен. Естественная вентиляция для бани отличается простотой, отсутствием затрат на электроэнергию, надежностью. Ее особенностью является обязательное наличие отдушин подвода/отвода воздуха с устройством регулирующих заслонок.

Комбинированный вариант использует вентилятор – для интенсификации воздухообмена. Для механической разновидности вентиляции управление производится датчиками влажности и температуры.

Эффективная вентиляция – необходима во всех помещениях бани

Правильная вентиляция для бани должна соответствовать следующим принципам:

при проектировании бани выбирается
обустройство вентиляционных каналов, приточных и выходных отдушин производится во время строительства;
площадь отверстия вытяжки обязательно превышает площадь отверстия притока, иначе не получится добиться доступа необходимого количества свежего воздуха;
расчет площади вентиляционного отверстия производится из зависимости 24 см.кв площади отдушины на один кубометр объема помещения;
запрещено располагать отверстия вытяжки и притока на одной прямой во избежание нарушения правильности циркуляции воздуха;
обязательно обустраиваются вентиляционные задвижки для бани на приточных и выходных отверстиях.

Наличие регулировки живого сечения притока и выхода позволяет:

заметно ускорить достижение нужной температуры парилки при закрытой вентиляции;
добиться комфортных условий, регулируя интенсивность воздухообмена;
подстроиться под погодные условия.

Комбинированная вентиляция в баню требует использования вентиляторов с уровнем защиты не меньше IP44 с теплостойкостью порядка 130 градусов.

Вентиляция в баню своими руками – особенности устройства

Правильная и эффективная вентиляция в предбаннике организуется по следующим правилам:

часовая производительность должна трехкратно превышать объем предбанника;
приток должен соответствовать выходу воздуха;
движение воздуха направляется от жилой зоны к хозяйственной;
наиболее эффективным считается комбинированный воздухообмен с вентилятором на вытяжке;
решетка вентиляции обустраивается на двухметровом уровне от грунта.

Рассмотрим, как выполняется вентиляция в предбаннике бани своими руками:

дверь из парилки должна быть максимально приближена к печке для обеспечения комфортного температурного режима;
на противоположной стороне от парилки делают отдушину 0,15х0,2 м с регулировочной заслонкой;
устанавливают осевой вентилятор вытяжной;
приточная отдушина выполняют на полуметровой высоте над полом;
под полом предбанника обустраивают воздухопровод выхода горячего воздуха из парной, улучшая отопление.

Чрезвычайно важной является вентиляция пола в бане, позволяющая быстро его высушить и обеспечить долговечность и надежность покрытия. Основные правила ее выполнения:

в подполе делают цементную стяжку с уклоном к трубе стока;
для крепления лаг пола используют тумбы из кирпича;
фундамент бани под настилом пола должен иметь отверстия для воздуха на противоположных сторонах, но не напротив друг к другу;
при укладке настила между досками обеспечивают зазоры около 8 мм;
обустраивают отметку чистового пола над уровнем поддувала печи;
вентиляционные отдушины в подполе необходимо снабдить регулировочными заслонками и защитными решетками.

5 лучших схем вентиляции для бани

Лучшие результаты дает вентиляция бани – схема которой соответствует одному из пяти основных вариантов.

По первой схеме воздухообмена :

отверстие приточное делают сзади печи на 50 см выше отметки каменки;
отдушину вытяжки с вентилятором размещают на противоположной стенке на уровне порядка 250 мм выше отметки нулевой;
прогреваемый печью холодный поток воздуха уходит под потолок, охлаждаясь, спускается ниже к отверстию вытяжки;
гарантируется равномерность подогрева свежего воздуха.

Согласно второй схеме для осуществления воздухообмена:

отверстия подачи и отвода воздуха делают на одной стене напротив печи;
отдушину притока располагают внизу в 200…300 мм от пола, а вытяжки сверху в 200…300 мм ниже потолка;
в вытяжном отверстии ставят вентилятор;
в процессе циркуляции поток холодного воздуха идет на печь, отражается от нее вверх и под потолком идет к вытяжке.

Схема используется при наличии только одной внешней стены, используемой для отверстий подвода/отвода воздуха.

По третьей схеме вентиляция в парилке осуществляется так:

приточная отдушина размещена позади печи в 200 мм над полом;
отверстие вытяжки помещают на противоположную стенку также в 200 мм над отметкой пола;
для интенсификации вытяжки применяют вентилятор, установленный в вытяжной отдушине.

Для этой схемы характерным является быстрый, равномерный нагрев воздуха, свежесть и комфорт.

Четвертая схема применяется для парилок с протекающим полом:

отверстие для притока делают за каменкой на 200…300 мм выше пола;
воздух нагревается, проходя каменку, и опускается под пол;
оттуда отработанный воздух по вентиляционной трубе уходит вверх и выводится за крышу.

При постоянной работе печи вентиляция парной осуществляется по пятой схеме :

приточное отверстие делают напротив каменки на дальней стене;
выход воздуха осуществляется через печное поддувало.

Нередко вентиляция в парной русской бани выполняется по шестой схеме :

приток происходит через отдушину в нижней части стены за каменкой;
на противоположной стенке делают два выходных отверстия;
отверстия вытяжки связаны гибкой трубой и оснащены заслонками;
во время процедур верхнее отверстие закрыто;
для быстрого проветривания и просушки парилки открываются обе отдушины.

Учитывая чувствительность древесины к повышенной влажности, для вентиляции бани из бруса необходимо :

Особенности вентиляции сауны

При сходстве принципов вентиляция сауны имеет некоторые особенности. Для различных помещений сауны рекомендованы следующие кратности воздухообмена:

душевая – 50;
комната массажа – 5;
парилка – 5;
комната для обеспечения отдыха – 3.

Отверстия подвода, отвода воздуха размещенные на противоположных стенах разносятся по диагонали.

Наиболее часто вентиляция для сауны выполняется по двум схемам:

Включает в себя приточную отдушину за печью над полом. С противоположной стены выполняются два отверстия выхода связанные вентиляционным коробом. Первое выходное отверстие делают в 100 см над полом, а второе ниже потолка. Такое размещение улучшает равномерность воздухообмена по объему помещения парилки.
Предусматривает приточную отдушину у печи немного выше ее уровня. Отверстие вытяжки в противоположной стене обустраивается ниже на 50 см. Для эффективной вытяжки на выходе устанавливается вентилятор.

Приступая к строительству бани, нужно понимать, что одним из немаловажных этапов работы станет создание качественной вентиляции. Причем, это касается не только парной, но и других помещений (например, предбанника). Время, проведенное за принятием банных процедур, должно доставлять исключительно моральное и физическое удовлетворение. Вентилирование воздуха в предбаннике необходимо для защиты деревянной бани от гниения. Созданная своими руками вентиляция сведет к минимуму последствия повышенной влажности и продлит время службы всего строения.

Работа вентиляции в предбаннике осуществляется за счет поступления воздуха через специальные продухи или дверные (оконные) проемы. В первом случае, контролирование потока происходит при помощи специальных скользящих заглушек.

Вентиляционная система предбанника должна соответствовать несколькими требованиям:

Обеспечивать абсолютно равнозначные приток и отток воздуха;
Движение воздушных масс должно происходить только от жилой комнаты к хозяйственной (например, от предбанника к туалету). В противном случае, комфорт может быть нарушен посторонними запахами;
Вентиляционную решетку необходимо расположить минимум в 2 метрах от поверхности земли;
Горячий воздух, который будет выходить из парной, рекомендуется использовать для отопления всей бани. Это позволит сэкономить определенную часть ресурсов. При этом, в предбаннике лучше обеспечить совместную работу принудительной и естественной вентиляции;
Воздухооборот в помещении должен проходить максимально эффективно – по формуле трехкратного обмена. Таким образом, если объем предбанника равен 5 квадратам, то за один час он должен «принимать» не меньше 15 м2 чистого воздуха.

Вентиляция в предбаннике своими руками

Перед созданием вентиляционной системы в бане требуется разработать схему движения воздуха в помещении. Но для предбанника этим требованием можно пренебречь.

Самостоятельное создание вентиляционной системы в предбаннике происходит в определенной последовательности:

Еще на стадии строительства бани необходимо продумать расположение двери из парной в предбанник. Лучше, если она будет находиться поблизости от печки, что позволит обеспечить сохранность высокого температурного режима;
На противоположной от парной стене нужно создать прямоугольное отверстие 20×15 см и оснастить его скользящей заглушкой;
Вмонтировать в отдушину вентилятор, предназначенный для ускорения воздухообмена;
Отдушину с вентилятором можно заменить вытяжной трубой, через которую будет происходить отток влажного воздуха;
Затем нужно выпилить отдушину, предназначенную для притока свежих воздушных масс. Она должна располагаться на высоте 50 см от пола;
Если топка «выходит» в предбанник, то под половым покрытием необходимо оборудовать вентиляционный канал.

Как происходит дополнительная вентиляция предбанника

Свежий воздух поступает в предбанное помещение через нижнюю отдушину, расположенную на 50 см выше напольного покрытия. А переработанный нагретый воздух выводится через вентиляционную трубу, верхнюю отдушину или даже форточку в оконном проеме.

Признаки неправильной вентиляции

Неправильное обустройство вентиляционной системы грозит многими неприятностями. К примеру, температура в помещении будет подниматься очень долго, а в некоторых случаях, ее просто невозможно поднять до необходимых показателей. Кроме того, образуется большая вероятность концентрации угарного газа и превышающей норму влажности.

О том, что вентиляция была создана неправильно, свидетельствует несколько признаков:

Скопление конденсата на стенах и потолке;
На вытяжной трубе отсутствуют жирный налет;
В помещении стоит неприятный, затхлый запах;
При поднесении к вентиляционному отверстию горящей лучины пламя в сторону не отклоняется.

При сооружении предбанника необходимо озаботиться не только его вентиляцией, но и утеплением. В помещении должен быть обеспечен комфортный температурный режим и абсолютное отсутствие сквозняков.

Параметры предбанника должны быть достаточными для того, чтобы в нем могло поместиться не менее 2-3 человек. На каждого посетителя рассчитывается примерно 1,3 квадрата. Несоблюдение данного требования приведет к значительным неудобствам.

Заключение

Предбанник – помещение, играющее немаловажную роль в комфортном посещении бани. В связи с этим, необходимо позаботиться о его функциональности и уюте, которые невозможно обеспечить без создания качественной вентиляционной системы. Хорошая вентиляция будет благотворно влиять на здоровье посетителей и обеспечит долгосрочную эксплуатацию помещения.

Грамотно обустроенная вентиляционная система при прочих равных условиях гарантирует, во-первых, длительный срок службы строительно-отделочных материалов, задействованных при обустройстве обслуживаемого помещения, во-вторых, комфортность и безопасность посещения последнего для пользователя. В особенности актуальным вопрос обустройства полноценной и в достаточной мере эффективной вентиляции является в бане, ввиду характерных температурно-влажностных условий и дополнительных требований, предъявляемых к подобного рода постройкам.

Цены на вентиляторы для бани

вентилятор для бани

Видео – Требования к вентиляции в бане

Выбор оптимальной разновидности вентиляционной системы для обслуживания бани – тема для многочасовой дискуссии. К примеру, есть естественная вентиляция. Затраты денег, времени и сил на ее обустройство минимальны – работа в буквальном смысле сводится к просверливанию отверстий в стенах, установке коробов/труб и задвижек/решеток.

Вентиляционный клапан и решетка
Вентиляционные решетки для бани и сауны

Однако использовать естественную вентиляцию для обслуживания всех помещений бани нельзя. Конечно, можно было бы сэкономить, но недостаток такого решения станет очевидным с приходом первой же зимы: вместе с притоком свежего воздуха с улицы будет заходить холод, а сочетание морозного воздуха с влажностью известно каждому – все вокруг попросту замерзнет. Поэтому естественную вентиляцию в одних помещениях нужно обязательно комбинировать с прочими существующими вариантами в других комнатах бани.

Если баня укомплектована помывочной или даже собственным бассейном, естественная вентиляция с обслуживанием таких помещений определенно не справится – придется обустраивать вытяжную систему. Да и в целом наличие принудительного притока/оттока свежего воздуха будет полезно как посетителям бани, так и ее помещениям. Рекомендации в отношении оптимального состава воздухообменной системы приведены в таблице.

Таблица. Выбор вентиляционной системы для разных помещений

Помещение	Рекомендованный тип вентиляции	Схема	Описание
Парилка, предбанник или комната отдыха			Под аэрацией следует понимать организованный естественный воздухообмен. Вариант наиболее оптимально подходит для применения в условиях бани: поступление воздуха осуществляется снизу печи (для других помещений – на 25-30 см выше пола), отведение отработанного – через отверстие в верхней части помещения. Работа воздухообмена базируется на элементарных физических законах: холодный воздух с улицы вытесняет теплые воздушные массы, имеющие меньший вес, вверх комнаты. Аэрация идеально подходит для использования в комнатах с высокими показателями тепловыделения. Наличие дополнительной влажности способствует еще более выраженному увеличению эффективности работы системы.
Помывочная комната, санузел, комната с бассейном			Система укомплектовывается вентилятором и, при необходимости, очистными фильтрами. Механическая вытяжная вентиляция идеально подходит для использования в помывочной, комнате с бассейном и других влажных и часто посещаемых помещениях бани. Механическая вытяжка обеспечивает эффективное удаление неприятных запахов и избыточной влаги, что делает воздух в обслуживаемом помещении безопасным и чистым. Использовать одну лишь вытяжную вентиляцию нельзя – образуется разрежение воздуха. Для компенсации разрежения обустраивается приток воздуха с улицы или других комнат. Наряду с этим, наличие приточной вентиляции исключит вероятность возникновения сквозняков. Приточная вентиляционная система может быть как естественной, так и механической. В комплексе с механической вытяжной вентиляцией целесообразнее использовать механическую же приточную систему, т.к. возможностей естественного притока может в итоге оказаться недостаточно для компенсации возникающих разрежений. В основе механической приточной вентиляции – нагнетательный вентилятор. Дополнительно его можно укомплектовать воздухонагревателем, что позволит устранить неудобства и решить проблемы вентилирования обслуживаемых помещений в холодное время года. Дополнительно подаваемый воздух может увлажняться либо очищаться при помощи соответствующих приспособлений. Механическая система более сложна в обустройстве по сравнению со своим аналогом, работающим по законам физики: помимо вентиляторов и воздуховодов, в состав системы может включаться дополнительное оборудование и приспособления (диффузоры, воздухораспределительные решетки, средства автоматизации, шумоглушители и т.д.). Это дает прекрасную возможность обустройства системы воздухообмена, в полной мере соответствующей пожеланиям пользователя.

В тамбурах, складах и прочих помещениях подобного назначения делают естественную вытяжку.

Вне зависимости от выбранного типа вентиляционной системы, в бане должны присутствовать условия для простого проветривания. Установите регулируемые окна во всех помещениях, особенности расположения которых позволяют это сделать.

Видео – Виды вентиляционных систем

Инструкция по самостоятельному расчету воздухообмена

Для расчета используется элементарная формула:

W (необходимый объем свежего/отработанного воздуха) = k (коэффициент, указывающий на кратность воздухообмена) х V(объем обслуживаемой комнаты, определяется посредством произведения ширины помещения на длину и высоту).

То есть сначала вы должны рассчитать объем каждого помещения и найти для него требуемый показатель объема чистого воздуха (в расчетах принято обозначать Wпр, т.е. притока) и аналогичный показатель отводящегося воздуха (обозначается в виде Wвт, оттока). При этом должны быть учтены коэффициенты кратности. Рассчитанные значения округляются в сторону увеличения – последняя цифра в числе должна быть 0 либо 5.

Далее выполняется суммирование всех Wпр. Аналогичное действие осуществляется для найденных Wвт. Полученные суммы сравниваются. Если суммарное значение Wпр превышает суммарный показатель Wпр, нужно увеличить объем вытяжки для комнат с минимальным значением воздухообмена, если наоборот – повысить приток на недостающее значение. То есть на выходе сумма всех Wпр должна равняться суммарному значению найденных Wвт.

Результаты произведенных расчетов позволят определить оптимальные сечения устанавливаемых воздуховодов и выбрать подходящий вид вентиляционной системы. Таким образом, с расчетом объемов помещений и прочих сопутствующих данных никаких особых проблем не возникнет. Для большего удобства последующей обработки, заносите найденные значения в простую таблицу, как в представленном примере.

В приведенном примере суммарное значение Wпр меньше суммы всех найденных Wвт на показатель, равный 110 м3. Чтобы по итогу баланс был соблюден, надо обеспечить приток чистого воздуха в недостающем количестве. Это можно осуществить лишь в предбаннике. Таким образом, значение в 55 м3 для предбанника, приведенное в таблице, надо заменить на показатель в 165 м3. Тогда баланс будет соблюден.

Приступайте к расчету устанавливаемых воздуховодов и составлению структуры обустраиваемой вентиляционной системы.

Вентиляционная система проектируется таким образом, чтобы воздух двигался по установленным воздуховодам со следующими показателями скорости:

≤ 5 м/сек в магистральных каналах и ≤3 м/сек в имеющихся ответвлениях – для вентиляционных систем механического типа;
≤ 1 м/сек – для воздухообменов, работающих по естественному принципу;
2 м/сек – для естественного воздухообмена непосредственно в парилке.

Выбирая сечение воздуховодов, учитывайте вышеприведенные показатели. Что касается профиля короба/трубы, этот момент определяется конструктивными особенностями воздухообмена и непосредственно бани. К примеру, воздуховоды с круглым сечением более просты в монтаже по сравнению со своими прямоугольными «собратьями», да и требуемую соединительную арматуру для круглых воздуховодов подобрать намного легче.

Взаимосвязь диаметра воздуховодов и других значимых показателей продемонстрирована в следующих таблицах.

Для примера будем работать с круглыми воздуховодами. Необходимые сечения подбираем по соответствующей таблице, ориентируясь, при этом, на показатели таблицы Пример расчета вентиляции.

Расчетный расход воздуха получился 165 м3/час. Воздушный поток при таком расходе должен двигаться не быстрее, чем 5 м/сек. В соответствии с приведенной выше таблицей для круглых воздуховодов, подбираем сечение по указанным данным. Табличное значение, наиболее близкое к нашему, равно 221 м3/час. Сечение воздуховода – 125 мм.

Воздуховод с утеплителем
Гибкие воздуховоды

В таком же порядке определяем оптимальные сечения для всех ответвлений системы в обслуживаемых помещениях, помня, что в них воздушный поток должен двигаться со скоростью, не превышающей 3 м/сек (в тамбурах и кладовках – 1 м/сек, в парилке – 2 м/сек):

парилка: расчетное Wвт равно 60 м3/час, что требует установки воздуховода сечением 125 мм;
душевая комната – Wвт равняется 50 м3/час, воздух движется со скоростью на уровне 3 м/сек, подойдет воздуховод на 100 мм;
туалет – показатели аналогичны душевой комнате;
кладовая, тамбур и т.п. – показатели (за исключением скорости движения воздуха) аналогичны душевой и туалету.

Важно! В душевой (помывочной, комнате с бассейном) отмечается увеличенный уровень влажности. При определении сечения воздуховода для этого помещения, необходимо сделать поправку в сторону увеличения (в данном примере – 125 мм).

Для большего удобства, внесите всю полученную информацию в таблицу. Как пример можете использовать нижеприведенный шаблон.

Важное замечание! В вышеприведенной таблице объем вытяжки превышает объем поступающего чистого воздуха. Так получилось по той причине, что сечения определялись по ближайшему расходу, а диаметр воздуховода в помывочной был намеренно увеличен. На практике подобный подход пойдет лишь на пользу – запас по оттоку и притоку лишним не будет.

СНиП 2.08.01-89. Жилые здания. Файл для скачивания

Санитарно-эпидемиологические требования к жилым зданиям и помещениям. Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.2.1002-00. Файл для скачивания

Строительные нормы и правила российской федерации отопление, вентиляция и кондиционирование heating, ventilation and conditioning СНиП 41-01-2003. Файл для скачивания

Площадь поперечного сечения вентиляционного окошка определяется в соответствии с объемом обслуживаемого помещения: 24 см 2 на каждый 1 м3.

Остается разобраться лишь с оптимальной высотой расположения вентиляционных отверстий:

для притока свежего воздуха – в среднем на 25-30 см выше пола (в парилке – возле печки);
для оттока отработанного воздуха – примерно на 15-20 см ниже потолка, как правило, на противоположной по отношению к приточному стене.

Основные этапы самостоятельного обустройства вентиляционной системы

Любая вентиляционная система в любом помещении обустраивается примерно в одинаковой последовательности. Различия присутствуют лишь в характеристиках воздуховодных отверстий и местах их расположения, а также комплектации системы (механические, в отличие от естественных, дополняются разного рода устройствами).

К примеру, может использоваться следующая схема расположения элементов вентиляции.

Или же ее несколько видоизмененный аналог, представленный на следующем изображении.

Рекомендации в отношении выбора местоположения каждого отверстия, типа системы воздухообмена для разных помещений бани, равно как и порядок определения характеристик элементов вентиляции, были рассмотрены ранее.

Наряду с этим, порядок обустройства вентиляции может различаться в зависимости от того, какому конструктивному варианту вы отдадите предпочтение. Доступных решений немного:

независимая вентиляция в каждом помещении. Более простой вариант. Работа ограничивается установкой фрамуг, форточек, вентиляторов и других необходимых элементов, если это предусмотрено проектом. Вентиляторы могут монтироваться как в окнах, так и в отдельных каналах, выведенных на улицу через стену;
централизованная система. Более сложный вариант. Требует прокладки вентиляционных коробов. Используется преимущественно в частных домах – в случае с баней данный вариант будет слишком затратным и трудоемким;
«гибридный» вариант. Некоторые помещения вентилируются индивидуально, некоторые – объединяются в совместную систему.

Целесообразным вариантом для использования в бане является независимая вентиляция – собственник может выбрать оптимальные характеристики вентиляторов и прочих элементов для каждого помещения, сэкономив деньги, время и силы на проведении мероприятий, необходимых для объединения каналов в единую систему.

Важно! Расположение некоторых помещений бани может не позволять обустроить независимую приточно-вытяжную вентиляцию. В данном случае избежать прокладки вентиляционных коробов не удастся. Как вариант, короба можно разместить на чердачном помещении, а вентиляционные отверстия обустроить в потолке или же соединить с каналами, обустроенными в стенах (вариант более сложный, если прокладка подобного рода каналов не была предусмотрена проектом на стадии строительства бани).

В большинстве случаев применяется первый вариант: вентиляционные трубы необходимой длины выводятся через отверстия в перекрытиях обслуживаемых помещений и либо оснащаются каждая собственным вентилятором, если это необходимо (проще в реализации для неподготовленного пользователя, порядок действий аналогичен приведенному в следующей таблице), либо соединяются в единый контур и подключаются к общей вытяжке (может потребовать привлечения специалистов).

Помните: максимальная эффективность работы вентиляционной системы обеспечивается при использовании как можно более коротких и прямых воздуховодов – до 3 м при обустройстве естественного воздухообмена и до 6 м при задействовании электрических вентиляторов.

Порядок обустройства независимой вентиляционной системы приведен в следующей таблице.

Важно! В примере рассмотрена инструкция по обустройству механической вентиляционной системы с задействованием вентиляторов. Порядок монтажа естественного воздухообмена остается практически аналогичным: исключаются лишь этапы укладки проводов и установки вентиляторов.

Таблица. Обустройство вентиляции

Этап работы	Пояснения
	Порядок работы остается аналогичным для приточного и вытяжного отверстий. Меняется лишь высота их обустройства и местоположение (возможные варианты рассматривались ранее), а также тип используемых вентиляторов (приточный или вытяжной). Характеристики последнего подбираются в индивидуальном порядке, с учетом объема обслуживаемого помещения, необходимой скорости движения воздуха в воздуховодах, требуемой кратности воздухообмена и т.д. – все эти моменты освящались в теоретической части. Отверстия обустраиваем в следующем порядке: - намечаем центр и контуры. Разметку делаем так, чтобы диаметр отверстия в результате немного (обычно делают 2-3-миллиметровый зазор) превышал диаметр устанавливаемой трубы (рекомендации по выбору диаметров воздуховодов приводились ранее); - с помощью перфоратора делаем отверстие в соответствии с разметкой. Рабочий инструмент держим горизонтально, но с незначительным наклоном вниз; - аккуратно достаем вырезанный материал (в этом нам поможет молоток и зубило), после чего тщательно очищаем готовое отверстие от грязи и пыли.
	Вентиляционная труба (корпус вентиляционного короба) размещается в подготовленном отверстии, однако до этого ее (если запланировано обустройство механической/принудительной вентиляции) нужно укомплектовать вентилятором. Полезная рекомендация! Изначально покупайте готовые комплекты для обустройства вентиляции, включающие, помимо сопутствующих дополнений, вентиляционный короб/трубу и вентилятор с корпусом соответствующего размера – так вы избежите затруднений на этапе сборки. Труба с вентилятором размещается в подготовленном отверстии, а оставшиеся щели заполняются монтажной пеной.
	Вентилятор является электрическим прибором, следовательно, его нужно подключить к сети. Займемся этим, пока сохнет монтажная пена (минимум 10-12 часов). Порядок действий стандартен: - контуры штробы для кабеля вырезаются в стене при помощи болгарки. Излишки материала убираются с помощью отбойника; - в стене подготавливается отверстие для установки коробки выключателя (к примеру, можно использовать перфоратор). Устанавливается коробка (предварительно ознакомьтесь с инструкцией конкретно к вашему выключателю). Сам выключатель будет смонтирован после выполнения отделки; - провод укладывается в штробу. Для фиксации кабеля используем алебастр; - соединяем провод с выключателем и вентилятором. Предварительно обязательно изучаем схему подключения, рекомендованную производителем вентилятора в приложенной инструкции, т.к. для разных устройств она может отличаться. Для примера приведена одна из наиболее часто использующихся схем.
	Осталось лишь привести всю конструкцию в подобающий вид. Для этого делаем следующее: - избавляемся от излишков высохшей монтажной пены при помощи ножа; - зашпаклевываем штробы; - монтируем регулируемые вентиляционные решетки с обеих сторон трубы. Для крепления используем саморезы. Если предусмотрено, на соответствующих этапах работы устанавливаем дополнительные элементы (к примеру, подогреватель воздуха, фильтр и т.д.). Каждое из таких устройств монтируется в индивидуальном порядке – предварительно уточняем эти моменты в инструкции производителя.
