Сравнение рекуператоров воздуха. Виды рекуператоров и их преимущества и недостатки

При эксплуатации вентиляционных установок в жилых домах или производственных помещениях в целях экономии затрачиваемых средств необходимо еще на этапах проектирования предусматривать установку энергосберегающего оборудования, называемого приточно-вытяжными вентиляционными системами с применением процессов рекуперации тепловой энергии.

Само устройство под названием «рекуператор» является определенным видом теплообменника, состоящего из двойных стенок, пропускающих, как холодный приточный, так и вытяжной теплый воздух. К основным характеристикам рекуператоров относят его коэффициент полезного действия, который в большинстве случаев зависит от некоторых важных параметров:

• металлического состава конструкции теплообменника;
• общей площади соприкосновения с воздушными потоками;
• соотношения объема проходимых воздушных масс (приточных к вытяжным).

В общем, различия между вентиляционными теплообменниками определяются также и многими другими факторами, которые входят в конкретные виды рекуператоров.

Видовая классификация рекуператоров

Воздушные рекуператоры довольно часто оснащаются не только теплообменником, но и двумя вентиляторами для отдельного отвода чистого и отработанного воздуха. Помимо этого, в данные устройства могут включаться различные технические приспособления в целях повышения качества подаваемого воздуха. Исходя из этого, теплообменники классифицируют по используемому теплоносителю, конструкции или схеме движения теплоносителей на следующие типы:

Пластинчатый рекуператор (еще называемые перекрестно-точечные) – является самым популярным видом теплообменников благодаря своей компактной конструктивной простоте, относительно небольшой стоимости и надежности. Данный тип оборудования состоит из набора кассет, разделенных каналами приточных и вытяжных воздушных потоков, выполненных из оцинкованного металла. КПД данных устройств может достигать в среднем до 70%. и не нуждаются в использовании электрической энергии. К основным достоинствам подобных вентиляционных установок относят:

• повышенную эффективность (уровень производительности);
• отсутствие потребителей электрической энергии;
• удобный и простой монтаж;
• бесшумность работы.

Основной их недостаток заключается в возможном обмерзании теплообменника в результате образования на пластинах излишнего конденсата. Для максимального устранения данного недостатка, бытовой рекуператор оборудуется отводами для сбора конденсатной жидкости (конденсатосборниками). Исключение составляют лишь целлюлозные теплообменники.

Пластинчатый рекуператор, принцип работы которого достаточно удобен и прост, и основан на пересечении без смешивания в теплообменнике двух потоков воздушных масс (приточных и вытяжных) обладает достаточной эффективностью за счет показателя КПД, измеряющегося в процентном соотношении, и может соответствовать следующим значениям:

• 45-78% — при применении пластиковых либо металлических теплообменников;
• 60-92% — при использовании пластинчатых рекуператоров с наличием целлюлозного гигроскопического теплообменника.

Рекуператор канальный пластинчатый может применяться в помещениях, где предъявляются высокие требования и нормы к чистоте поступающего воздуха. Для устройства вентиляционной системы можно приобрести как готовое устройство, так и изготовить .

На основе пластинчатых приточно-вытяжных установок существует также мембранный рекуператор, позволяющий совершать одновременно влаго- и теплообмен в целях устранения необходимости создавать дополнительную дренажную систему для вывода избыточного конденсата. Мембранные пластины имеют избирательную проницаемость, в связи, с чем пропускают молекулы воды и задерживают молекулы газов.

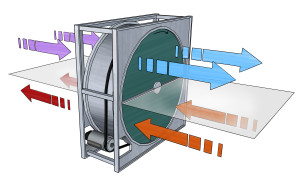

1. Роторный рекуператор, принцип работы которого основан на вращении роторного теплообменника с определенной и постоянной скоростью представляет собой конструкцию цилиндрической формы, внутри которой плотно располагаются слои из гофрированного металла. Встроенный барабан, совершая вращательные движения, изначально пропускает нагретый воздух, после чего приточный холодный. В итоге поступательно охлаждаются или нагреваются гофрированные слои и холодному воздушному потоку передается часть тепла. Подобные вентиляционные установки обладают рядом преимуществ, среди которых выделяют:
   • частичное возвращение влаги (отсутствует необходимость в );
   • возможность регулирования скорости вращения роторов;
   • компактность конструкции и монтажа.

   Наряду с достоинствами роторные теплообменники имеют существенные недостатки – требуют использования электроэнергии, установку дополнительных фильтрующих компонентов и имеют подвижные элементы.

   КПД роторного рекуператора может составлять 60-85%, поэтому их используют в системах, характеризующихся большими расходами воздуха.

2. Гликолевый рекуператор – один из представителей установок с промежуточными теплоносителями, который позволяет соединять две отдельные вентиляционные системы. Данное оборудование идеально подходит для осуществления модернизации уже действующих вентиляционных систем, работающих отдельно друг от друга.Гликолевый рекуператор, принцип работы которого основывается на установке нагревательного теплообменника с подачей в него антифриза (циркуляции водно-гликолевого раствора), зачастую рассчитывается индивидуально. К базовым характеристикам таких установок относят:
   • возможность регулировки системы с помощью встроенной автоматики и скорости циркуляции теплоносителя;
   • эксплуатация установки при минусовых температурах без необходимости проведения разморозки;
   • подсоединение нескольких притоков и одной вытяжки или наоборот;
   • отсутствие подвижных частей;
   • промежуток между вытяжкой и притоком может доходить до 800м.

   Главный недостаток – низкая эффективность работы – 45-60%.

3. Рекуператор водяной – разновидность воздушных рекуператоров, используемых в приточных и вытяжных системах. Механизм действия такого устройства обусловлен в переносе тепла посредством воды. В данном случае теплообменники могут размещаться на удаленном расстоянии при помощи теплоизолированных трубопроводов. Это обстоятельство и является основной целью применения – соединение вентиляционных магистралей. Используются водяные рекуператоры довольно редко из-за низких значений КПД и необходимостью в проведении частого технического обслуживания.

Основные критерии выбора рекуператоров

При подборе подходящего и оптимального по эффективности рекуператора необходимо придерживаться следующими критериями:

• уровень рекуперации (энергосбережения) – в зависимости от изготовителя и модели такой параметр должен быть в пределах 40-85%;
• санитарные и гигиенические показатели – наличие возможности контроля степени очистки и качества поступающего воздуха;
• энергетическая эффективность – значение потребления энергии;
• эксплуатационные характеристики – общая продолжительность срока службы, пригодность оборудования к выполнению ремонтных работ, потребность в минимальном сервисном обслуживании;
• адекватная стоимость.

Учитывая все эти показатели, выбрать наиболее качественные и эффективные по производительности виды рекуператоров, не составит большой сложности для желающих, как создать, так и усовершенствовать действующую вентиляционную систему.

При постройке дома необходимо выбрать и установить систему для рекуперации тепла в системах вентиляции. Существует несколько модификаций вентиляционного оснащения, которое выбирают в зависимости от его производителя. Оборудование природного импульса включает в себя нагнетательные клапаны для стен и окон, обеспечивающие поступление свежего воздуха в комнаты. Для удаления запахов из туалетных и ванных комнат, а также из кухонь устанавливают вытяжные воздуховоды.

Воздухообмен получается из-за разницы температур в комнате и за её пределами. В летнее время температуры выравниваются как внутри, так и снаружи комнат. То есть воздухообмен приостанавливается. В зимний период эффект проявляется более оперативно, но при этом потребуется больше энергозатрат для нагрева холодного уличного воздуха.

Составная вытяжка является системой с принудительной вентиляцией и с естественной циркуляцией воздуха. Недостатками являются:

слабый воздухообмен в доме.

К преимуществам можно отнести невысокую цену и отсутствие внешних природных факторов. Но при этом по качеству и функциональности аэрация не может считаться полноценной вентиляцией.

Для обеспечения комфортных условий в новых жилых домах устанавливают универсальные системы вынужденной аэрации. Системы с рекуператором обеспечивают поступление свежего воздуха нормальной температуры с одновременным удалением отработанного воздуха из помещений. Вместе с этим происходит теплоотвод из нагнетательного потока.

Экономия тепловой энергии с помощью приточно-вытяжной вентиляции с рекуператором // FORUMHOUSE

В зависимости от типов рекуператоров и размеров помещений, в которых установлена вентиляция, происходит улучшение микроклимата более или менее эффективно. Но даже при установленной рекуперации при коэффициенте полезного действия всего лишь 30% экономия энергоресурсов будет значительной, а также происходит улучшение общего микроклимата в комнатах. Но имеются у теплообменников и недостатки:

• увеличение потребления электроэнергии;
• выделение конденсата, а зимой возникает обледенение, что может привести к поломке рекуператора;
• сильный шум при работе, доставляющий большие неудобства.

Теплообменные аппараты или теплоутилизаторы в системах вентиляции с усиленной теплошумоизоляцией работают очень тихо.

Рекуператоры направленного движения теплоносителей предполагают вентиляцию и утилизацию тёплого отработанного воздуха. Аппарат осуществляет перемещение воздуха в двух направлениях с одинаковой скоростью. С теплоутилизаторами повышается комфортность жизни в домах.

При этом значительно снижаются расходы на отопление и вентиляцию, соединяя оба серьёзных процесса в один. Такие аппараты можно использовать как в жилых, так и в производственных помещениях. Таким образом, экономия денежных средств составит приблизительно от тридцати до семидесяти процентов. Теплоутилизаторы можно разделить на две группы: теплообменники простого действия и тепловые насосы для увеличения запаса утилизируемой теплоты. Теплообменники можно использовать лишь в тех случаях, когда ресурсы источников больше ресурсов микроклимата, которому передаётся теплоэнергия.

Система вентиляции квартиры с рекуператором Ecoluxe EC-900H3.

Устройства, передающие тепло от источников к потребителям при помощи промежуточных рабочих тел, например, жидкостей, циркулирующих в замкнутых контурах, состоящих из циркуляционных насосов, трубопроводов и теплообменников, находящихся в нагреваемых и охлаждаемых камерах, называются рекуператорами с промежуточными теплоносителями . Такое оборудование широко применяется в разных теплообменниках и циркуляционных насосах при больших расстояниях между источником и потребителем тепла.

Этот принцип используется в разветвлённой системе утилизации тепла и энергопотребителей с разными характеристиками. Работа теплоутилизатора с промежуточным теплоносителем состоит в том, что процесс в нём протекает в диапазоне водяного пара с изменением агрегатного состояния при постоянной температуре, давлении и объёме. Эксплуатация утилизаторов с тепловыми насосами отличается тем, что движение рабочей жидкости в них производится компрессором.

Эффективность рекуператора труба в трубе осенью. +6гр.Ц. на улице.

Аппараты смешанного действия

Для утилизации и для согревания приточного воздуха применяют обменники рекуператорного или контактного типа . Могут также устанавливаться аппараты смешанного действия, то есть один - рекуператорного действия, а второй - контактного. Желательно устанавливать промежуточные теплоносители безвредные, недорогие, не вызывающие коррозию в трубопроводах и теплообменниках. До недавнего времени в роли промежуточных теплоносителей выступали только вода или водные гликоли.

В настоящий момент их функции успешно выполняет холодильный агрегат, который работает как тепловой насос в комбинации с рекуператором. Теплообменники располагаются в приточных и вытяжных воздуховодах, а при помощи компрессора осуществляется циркуляция фреона, потоки которого переносят тепло из вытяжного воздушного потока в приточный и обратно. Всё зависит от времени года. Такая система состоит из двух и более , которые объединяет один холодильный контур, что обеспечивает синхронную работу установок в разных режимах.

Особенности пластинчатой и роторной конструкций

Самая простая конструкция у пластинчатого рекуператора. Основой такого теплообменника является герметическая камера с параллельными воздуховодами . Его каналы разделяются стальными или алюминиевыми теплопроводными пластинками. Недостатком этой модели является образование конденсата в вытяжных каналах и появление ледяной корки в зимнее время. При размораживании оборудования поступающий воздух идёт на теплообменник, а тёплые исходящие воздушные массы способствуют растапливанию льда на пластинах. Для предотвращения подобных ситуаций предпочтительнее использовать пластины из алюминиевой фольги, пластика или целлюлозы.

Роторные рекуператоры являются самыми высокоэффективными аппаратами и представляют собой цилиндры с гофрированными металлическими прослойками. При вращении барабанной установки в каждую секцию входит тёплый или холодный поток воздуха. Так как коэффициент полезного действия обуславливается темпом вращения ротора, таким аппаратом возможно управлять.

К достоинствам можно отнести возвращение тепла приблизительно 90%, экономичное расходование электричества, увлажнение воздуха, кратчайшие сроки окупаемости. Чтобы рассчитать эффективность рекуператора, необходимо измерить температуру воздуха и вычислить энтальпию всей системы по формуле: H = U + PV (U - внутренняя энергия; P - давление в системе; V - объём системы).

В процессе вентилирования из помещения утилизируется не только отработанный воздух, но и часть тепловой энергии. Зимой это приводит к увеличению счетов на энергоресурсы.

Сократить неоправданные расходы, не в ущерб воздухообмену, позволит рекуперация тепла в системах вентиляции централизованного и локального типа. Для регенерации тепловой энергии используются разные виды теплообменников – рекуператоры.

В статье подробно описаны модели агрегатов, их конструктивные особенности, принципы работы, достоинства и недостатки. Изложенная информация поможет в выборе оптимального варианта для обустройства вентиляционной системы.

В переводе с латинского, рекуперация означает возмещение или обратное получение. В отношении теплообменных реакций, рекуперация характеризуется как, частичный возврат энергии, затраченной на проведение технологического действия с целью применения в этом же процессе.

В локальных рекуператорах предусмотрен вентилятор и пластинчатый теплообменник. «Рукав» приточника изолирован шумопоглощающим материалом. Блок управления компактных вентустановок размещается на внутренней стене

Особенности децентрализованных вентсистем с рекуперацией:

• КПД – 60-96%;
• невысокая производительность – устройства рассчитаны на обеспечения воздухообмена в помещениях до 20-35 кв.м;
• доступная стоимость и широкий выбор агрегатов, начиная от обычных стеновых клапанов до автоматизированных моделей с многоступенчатой системой фильтрации и возможностью регулировки влажности;
• простота монтажа – для ввода в эксплуатацию не требуется прокладка воздуховодов, можно самостоятельно.

  Важные критерии выбора стенового приточника: допустимая толщина стены, производительность, КПД рекуператора, диаметр воздушного канала и температура перекачиваемой среды

  Выводы и полезное видео по теме

  Сравнение работы естественной вентиляции и принудительной системы с рекуперацией:

  Принцип функционирования централизованного рекуператора, расчет КПД:

  Устройство и порядок работы децентрализованного теплообменника на примере стенового клапана Prana:

  Через вентсистему из помещения уходит порядка 25-35% тепла. Для сокращения потерь и эффективной теплоутилизации используются рекуператоры. Климатическое оборудование позволяет задействовать энергию отработанных масс для нагрева поступающего воздуха.

  Есть, что дополнить, или возникли вопросы по работе разных вентиляционных рекуператоров? Оставляйте, пожалуйста, комментарии к публикации, делитесь опытом эксплуатации таких установок. Форма для связи находится в нижнем блоке.

Вопрос о качестве вдыхаемого воздуха был и остаётся важнейшим для жизни человека. Играют роль различные параметры. Температура, чистота и свежесть среди них занимают первые места. Часто бывает недостаточно лёгкого проветривания с помощью форточки. Слишком холодный поступающий воздух приносит определённый дискомфорт. Появление душного летнего ленивого ветерка также не доставит удовольствия.

Что это и каков принцип работы

Изменить ситуацию помогают теплообменные конструкции вентиляционного типа (рекуператоры). Название прибора произошло от английского и латинского слов, обозначающих «возвращение ».

Принцип работы полностью отвечает этимологическому смыслу. Воздух, находящийся в помещении всасывается системой вентиляции и принудительно выбрасывается на улицу. Одновременно наружная струя свежести отправляется в комнату. Внутри происходит обмен тепла , благодаря которому происходит возврат в помещение воздушных масс требуемой температуры.

Важным показателем вентиляционных систем служит процент смешения поступающего и вытягиваемого воздуха. Работа рекуператоров позволяет свести эту позицию практически к нулю. Это достигается наличием пластикового, медного, алюминиевого или цинкового разделителя. Теплообмен происходит за счёт передачи границе энергии потока . Сами струи проходят либо параллельно, либо перекрёстно.

Решётки специально типа на входе потока с улицы позволяют задержать пыль, пыльцу, насекомых, уменьшить количество входящих бактерий. Воздух очищается и поступает в помещение. В то же время из комнаты забираются отработанные частички, содержащие множество вредных компонентов. Помимо циркуляции воздушных потоков происходит очищение и утепление приточных струй.

Большинство существующих рекуператоров имеют щадящие звуковые режимы, которые способствуют крепкому здоровому сну при установке в детской или спальне.

Многие конструкции последних лет компактны и легко устанавливаются, имеют пульт дистанционного управления, обладают дополнительными возможностями.

Нормы температуры в квартире детально изучены в данной статье:

Виды рекуператоров

В зависимости от различных параметров рассматривают:

• Пластинчатые рекуператоры
• Роторные рекуператоры
• Камерные рекуператоры
• Рекуператоры, имеющие дополнительный встроенный теплообменник
• Композиция нескольких тепловых трубок

Пластинчатые рекуператоры. Теплообменник внутри состоит из одной или нескольких неподвижных пластин из меди, алюминия, пластика или особо прочной, специально обработанной целлюлозы. Воздух проходит через ряд кассет. За счёт разницы температур поступающего и исходящего потоков может возникать небольшой конденсат. В морозное время возможно некоторое образование наледи . Как правило, для борьбы с ней, прибор оснащается дополнительными элементами, функции которых снять накопление конденсата, увеличить подачу тепла для размораживания системы.

Если рекуператоры снабжены одной кассетой движения воздуха, то при образовании капелек поток перенаправляется в её обход, а накопившаяся влага выводится через специальное дренажное устройство. Если система предполагает несколько элементов, то образование конденсата сводится к нулю.

При появлении наледи специальный клапан перекрывает движение поступающего воздуха , за счёт тепла на пластинах происходит подогрев внутренних составляющих прибора. Другим способом решения проблемы стало создание целлюлозных кассет . Однако применение их в помещениях с высокой степенью влажности увеличивает создание конденсата и делает приборы неприменимыми.

Пластинчатые рекуператоры устроены таким образом, что смешение приходящей и выводящей струй не представляется возможным, а система фильтрации дополнительно очищает от пыли, пыльцы и бактерий . Это даёт возможность использовать его в спальных помещениях, в детской, в больницах. Создание ребристых пластин позволяет повысить КПД конструкции, делает её более надёжной и долговечной. Благодаря компактности и небольшой стоимости, подобные конструкции более применимы как в больницах, предприятиях общепита, так и в домашних условиях.

Многие умельцы научились создавать конструкции самостоятельно из некоторого набора медных или оцинкованных пластин с применением специального герметика и материала для дополнительной прокладки между листами.

Рhttp://сайт/eko/rekuperator-vozduha-svoimi-rukami.htmlоторные рекуператоры. Его особенностями являются вращающиеся лопасти одного или двух роторов, благодаря которым происходит движение воздуха. Чаще всего, такие приборы имеют цилиндрическую форму с плотно установленными пластинами внутри и барабаном, вращение которого создаёт потоки. Вначале пропускается воздушная струя, выходящая из комнаты, затем меняется направление вращения и поступает уличный воздух.

КПД роторных рекуператоров выше , чем пластинчатых, но приборы сами более громоздкие. Их применение больше подходит для промышленных помещений, торговых залов. Поскольку вероятность смешения потоков воздуха достигает, как правило, 5−7 процентов, то для больниц, столовых, кафе и ресторанов установка роторных рекуператоров становится невозможной. Более дорогое оборудование, громоздкость и сложность монтажа сделали использование подобных конструкций возможным только в специальных промышленных зонах.

Камерные рекуператоры. Воздух из помещения поступает в специальную камеру, в которой происходит отдача тепла стенкам её части, затем выбрасывается на улицу. Далее наружный воздух всасывается внутрь в другое отделение, дополнительно прогреваясь от границ, и попадает в комнату.

Рекуператоры, имеющие дополнительный встроенный теплообменник. Он усиливает грань передачи тепла. Однако менее эффективен, поскольку уменьшает КПД и увеличивает конденсат.

Композиция нескольких тепловых трубок. Воздух из помещения дополнительно подогревается, превращаясь в пар, а затем происходит обратная конденсация. Преимущества таких рекуператоров в полной анти бактериальной защите воздуха в конструкции.

При выборе прибора учитывают величину помещения и степень его влажности, его назначение, необходимость тихой работы, КПД и стоимость конструкции и её установки.

Подробнее о комфортной влажности в квартире можно прочитать в данной статье:

Применение рекуператоров (видео)

1. В помещениях для создания дополнительного климатического комфорта.
2. Для экономии энергетических ресурсов.
3. В больницах для увеличения антибактериальной зоны, для создания комфортной обстановки, для поддержания тепловых характеристик помещения.
4. В промышленных помещениях для вентиляции больших пространств с охранением зоны постоянных температур чаще используют роторные рекуператоры, выдерживающие температуру до 650 градусов.
5. В автомобильных конструкциях.

Рекуперация тепла стала довольно часто использоваться в последнее время в системах вентиляции. Если рассматривать более подробно сам процесс, то сначала следует определиться и понять, что означает сам термин рекуперация. Рекуперация тепла в системах вентиляции означает, что пропускаемый воздух, который удаляется специальными установками, пропускается сквозь систему фильтров и подается обратно.

Стоит обратить особое внимание на то, что в вентиляционных системах с долей отработанного воздуха вытягивается и часть тепла из помещения. И вот именно данная тепловая энергия и возвращается обратно.

Данные системы эффективно применяется на больших производствах и в крупных цехах, поскольку, чтобы обеспечить оптимальную температуру для таких помещений зимой необходимо подвергнуть себя большим затратам. Данные установки же позволяют значительно компенсировать такие потери и сократить затраты.

Даже в частном доме вентиляционные установки с рекуперацией тепла сегодня будут достаточно актуальны. Даже в индивидуальном доме всегда выполняется вентиляция и при циркулировании воздуха тепло точно также уходит из любого помещения. Согласитесь, что загерметезировать здание полностью и тем самым избежать всяких потерь тепла просто невозможно.

Сегодня данные системы стоит применять даже в частном доме по следующим причинам:

• Для быстрого удаления воздуха с большой примесью углекислого газа;
• Для притока необходимого количества свежего воздуха в жилые помещения;
• Для устранения повышенной влажности в комнатах, а также устранения неприятных запахов;
• Для экономии тепла;
• А также для удаления пыли и вредных микроорганизмов, которые могут в ней содержаться.

Системы приточного типа с рекуперацией

Приточная установка с рекуперацией тепла начинает пользоваться все большим спросом среди частных домовладельцев. И ее достоинства, особенно в холодный период года, очень высоки.

Как известно, обеспечить жилое помещение необходимой вентиляцией можно многими способами. Это и естественная циркуляция воздуха, которая в основном осуществляется за счет проветривания комнат. Но согласитесь, что использовать такой способ зимой просто невозможно, поскольку все тепло быстро покинет жилые помещения.

Если же в доме, в котором циркуляция воздуха выполняется только естественным путем нет более эффективной системы, то получается, что в холода комнаты не получают нужного объема свежего воздуха и кислорода соответственно что в дальнейшем негативно сказывается на самочувствии всех членов семьи.

Разумеется, в последнее время, когда практически все владельцы устанавливают пластиковые окна и двери, получается, что устраивать вентиляцию естественным способом просто неэффективно. Поэтому возникает необходимость в установке дополнительного оборудования, которое способно обеспечить хорошую циркуляцию воздуха внутри помещений. И, конечно же, каждый владелец согласится с тем, что хотелось бы, чтобы любая система тратила электроэнергию экономно.

И вот здесь самым оптимальным вариантом будет рекуперация тепла в системах вентиляции. В идеальном варианте желательно приобретать установку, которая могла бы обеспечить и рекуперацию влажности.

Что представляет собой рекуперация влаги?

В любом помещении должен всегда поддерживаться определенный уровень влажности, при котором каждый человек чувствует себя наиболее комфортно. Данная норма имеет величину от 45 до 65%. Зимой большинство людей сталкиваются с излишне сухим воздухом в помещении. Особенно в квартирах, когда отопление включают на полную и воздух становится очень сухим имеющим влажность около 25%.

Кроме того, часто получается и так, что с такими перепадами влажности страдает не только человек. Но и полы с мебелью, как известно дерево имеет высокую гигроскопичность. Очень часто мебель и полы от слишком сухого воздуха пересыхают, и в дальнейшем получается, что полы начинают скрипеть, а мебель разваливаться. Данные установки в первую очередь будут поддерживать и необходимый уровень влажности в любом помещении, независимо от времени года.

Виды рекуператоров

В индивидуальных жилых домах наиболее часто устанавливают системы вентилирования, имеющие централизованные теплообменники. Кроме того, сегодня можно выбирать из нескольких видов конструкций рекуперативной вентиляции, но более высоким спросом пользуются нижеперечисленные:

1. Пластинчатые.
2. Роторные.
3. Камерные.
4. Имеющие промежуточный теплоноситель.

Теплообменники пластинчатого типа

Самые простые конструкции для систем вентиляции. Теплообменник выполнен в виде камеры, разделенной на отдельные каналы, расположенные параллельно относительно друг друга. Между ними находится тонкая пластинчатая перегородка, которая имеет высокие теплопроводные свойства.

Принцип действия основан на обмене теплом воздушных потоков, то есть отработанный воздух, который удаляется из помещения и отдает свое тепло приточному воздуху, который поступает внутрь дома уже теплым, благодаря такому обмену.

К преимуществам такой технологии можно отнести:

• простую настройку устройства;
• полное отсутствие каких-либо движущихся деталей;
• высокую эффективность действия.

Ну, и одним наиболее существенным недостатком в работе такого рекуператора является образование конденсата на самой пластине. Обычно такие теплообменники требуется дополнительно монтировать специальными каплеуловителями. Это необходимый параметр, поскольку в зимнее время конденсат может замерзнуть и остановить устройство. Именно поэтому в некоторых устройствах данного типа есть встроенные системы размораживания.

Теплообменники роторного типа

Здесь главную деталь берет на себя ротор, который располагается между воздуховодными каналами и нагревает воздух при помощи постоянного вращения. Вентиляция с рекуперацией тепла роторного типа имеет очень высокую эффективность работы. Такая система позволяет возвращать обратно в помещение около 80% тепла.

А вот существенным недостатком является неполноценность работы системы относительно грязи, пыли и запахов. В конструкции между ротором и корпусом есть не плотности. Из-за них потоки воздуха могут смешиваться и поэтому все загрязнения могут вновь попасть обратно. И естественно уровень шума здесь на порядок выше, чем у пластинчатого теплообменника.

Теплообменники камерного типа

В рекуператоре данного типа воздушные потоки разделены непосредственно самой камерой. Обмен тепла происходит благодаря заслонке, которая периодически меняет направление потоков воздуха. Данная система обладает высокой эффективностью в работе. А к недостаткам можно отнести только наличие подвижных деталей внутри устройства.

Теплообменники с промежуточным носителем

Принцип работы данного устройства практически аналогичен работе пластинчатого рекуператора. Здесь теплообменником является замкнутый контур из трубки. В нем происходит постоянная циркуляция воды или водно-гликолевого раствора. Эффективность процессов теплообмена напрямую зависит от скорости циркуляции в замкнутом контуре жидкости.

В таком устройстве смешение потоков воздуха полностью исключено. К минусам относится только недостаточная эффективность. Такое устройство способно вернуть примерно 50% забранного из помещения тепла.

Тепловые трубки

Стоит выделить и еще один тип рекуператоров. Рекуперация тепла в доме с использованием тепловых трубок достаточно эффективна. Такие устройства представляют собой запаянные трубки, изготовленные из металла, который обладает высокими тепло проводимыми свойствами. Внутри такой трубки находится жидкость, которая имеет очень низкую температуру кипения (обычно здесь используют фреон).

Такой теплообменник всегда устанавливается в вертикальном положении, причем один из его концов расположен в канале вытяжки, а другой в приточном канале.

Принцип действия прост. Вытягиваемый теплый воздух, омывая трубу, передает тепло фреону, который закипая, перемещается вверх, с большим количеством тепла. А приточный воздух, омывающий верх трубки забирает данное тепло с собой.

К достоинствам можно отнести высокую эффективность, бесшумность работы и высокий коэффициент полезного действия. Так что сегодня можно значительно сэкономить на обогреве дома, частично возвращая его обратно.
