Строительная ферма - это металлическая структура, состоящая из отдельных наклонных раскосов или вертикальных стоек, которые соединены между собой в отдельные узлы, расположенные на нижнем и верхнем поясе фермы с помощью сварных соединений, их совокупности образуют жесткую конструкцию. Связанные стойки равномерно распределяют нагрузку по всей конструкции фермы, которая передает ее через опорные колоны на фундамент. При этом верхний пояс работает на осевое сжатие, а нижний на растяжение.

Виды и разновидности

Соединенные между собой раскосы образуют треугольник, который считается самой прочной геометрической фигурой. Поэтому практически любая конструктивная схема фермы, независимо от ее вида, состоит из набора определенного количества не изменяющихся геометрических фигур в виде треугольников.

Фермы состоят из следующих элементов:

Узловые соединения могут быть:

1. Сварные - все элементы конструкции связаны между собой при помощи сварки.
2. Болтовые соединения или клепаные - элементы соединяются между собой с помощью болтов или заклепок на общей стальной закладной (фасонке), изготовленной из толстого прокатного листа.

Стальная ферма, по сравнению с цельными балками, имеет более легкий вес, на ее изготовление уходит меньше металла, при этом она отличается высокой несущей способностью. А по своей конструкции и распределению вертикальных нагрузок фермы делятся на два вида:

Структурные устройства намного сложнее при сборке, но благодаря своей конструкции, способны нести как вертикальную, так и боковую нагрузку. При этом для них не требуется монтировать дополнительных прогонов для связи с другими металлоконструкциями, поэтому их часто используют для одного цельного перекрытия больших и довольно широких пролетов с минимальным количеством опорных колонн.

Конструкционные особенности

Любые металлические устройства, независимо от их конструкции, контура и формы, имеют свои особенности и определенные параметры. Но все же по способу установки, кроме классической, когда структурное устройство опирается на опоры двумя концами, иногда встречаются конструктивные сооружения, у которых один край получается висячим, то есть без опоры. Обычно они монтируются для перекрытий зданий, у которых скат крыши выносится далеко за пределы наружных стен.

В зависимости от конструкции, фермы могут быть прямой, одно или двухскатной формы . По контуру различаются на несколько видов:

Виды решеток

Существуют следующие виды решеток:

• Треугольная решетка. Является самой жесткой и эффективной системой в конструкциях с параллельными, треугольными и трапецеидальными очертаниями.
• Раскосная решетка. Состоит из самых длинных раскосов, которые работают одновременно на сжатие и растяжение, а вот вертикальные стойки только на сжатие.

Существуют также специальные крестовые, шпренгельные и другие решетки.

Важным параметром конструкции ферм является их угол наклона , и в зависимости от него конструкции делятся на 3 группы:

Практически все строительные фермы имеют немалые преимущества перед цельнометаллическими балками, среди которых основными являются:

Изготовление конструкций

Как правило, конструкции ферм, изготавливаемых из металла, подбираются в зависимости от проектируемого угла наклона их верхнего пояса, ширины перекрываемого пролета и назначения. Если принимать во внимание перекрытия промышленных зданий, мостовых и эстакадных пролетов, где они чаще всего используются, то для этого изготавливаются фермы строительные со стандартной длиной 12, 18, и 24 м/п.

Общие требования

Для более тяжелых и ответственных конструкций (мостов и путепроводов) применяются двутавровые балки и швеллера . Все гидротехнические сооружения собираются из элементов круглого сечения или профильных труб.

Чаще всего для сборки стандартных строительных ферм используется усиленный прокатный уголок. При этом для изготовления всех ее элементов применяется спаренный уголок, заготовки которого соединяются между собой с помощью сварки специальными, вставленными между ними металлическими пластинами (рыбками). Уголки спариваются таким образом, чтобы их поперечное сечение напоминало тавровое сечение.

Правда, в последнее время металлические конструкции этой конфигурации стали пользоваться меньшим спросом из-за трудоемкости сборки, сварки и покраски. Альтернативой таким сооружениям все больше становятся стальные профильные или круглые трубы.

Правильный расчет

Необходимо понимать, что сделать качественный расчет несущего устройства можно только при наличии специальных знаний с учетом требований СНиП и многих других многочисленных факторов. Для того чтобы грамотно сделать расчет, проектировщики используют специальные программы.

Рассчитывая проект инженерного устройства, обязательно все полученные значения должны наноситься в проектный чертеж, без которого сборка конструкции будет практически невозможной.

Изначально перед составлением чертежного проекта подготавливается схема фермы с указанием основной зависимости уклона верхнего пояса и общей длиной будущего изделия. Также следует принимать во внимание и такие факторы, как:

Как только основные параметры будут рассчитаны, следует определиться со схемой конструкции. Лучше всего для этого воспользоваться специальными программами, которые можно свободно найти в интернете. Например, можно воспользоваться программой «Расчет ферм».

Сборка конструкции

Все элементы ферм для перекрытия длинных пролетов изготавливаются и подгоняются в заводских условиях, там же производится и часть сборки конструкции. Полный ее монтаж выполняется непосредственно на строительной площадке строго по детализированным чертежам, которые идут в комплекте с изделием. На чертеже обозначены отдельные маркировки всех деталей конструкции и предоставлена инструкция, поясняющая весь процесс сборки.

Обычно на заготовках изделия имеются специальные монтажные отверстия, с помощью которых можно собрать и временно закрепить без использования струбцин и специальных крепежных хомутов все детали конструкции при подготовке ее к сварочным работам.

Если таких отверстий нет, временная фиксация заготовок производится при помощи струбцин и короткими сварными швами.

Большинство деталей устройств из металла сваривается электросваркой или соединяется с помощью болтовых соединений. Степень надежности таких соединений зависит от усилия, с которым затягивались болты. Обычно такая работа производится двумя монтажниками, которые затягивают гайки с помощью ключей с удлиненными рукоятками или пневматическими гайковертами.

Полное соединение элементов конструкции ферм электросваркой производятся в случаях, когда требуется получить максимально прочное соединение. Особо важные крепления деталей могут производиться с помощью толстых стальных заклепок.

Монтаж собранных конструкций производиться при помощи крана, а тяжелые конструктивные структуры могут устанавливаться двумя кранами. После монтажа полностью собранной конструкции на колонны, она приваривается к закладной пластине, жестко зафиксированной на оголовнике колонны.

Применив профильную трубу для монтажа ферм, можно создавать конструкции, рассчитанные на высокие нагрузки. Легкие металлоконструкции подходят для возведения сооружений, обустройства каркасов под дымоходы, монтажа опор для кровли и козырьков. Вид и габариты ферм определяют в зависимости от специфики использования, будь то домашнее хозяйство или промышленная сфера. Важно грамотно выполнить расчет фермы из профильной трубы, иначе конструкция может не выдержать эксплуатационные нагрузки.

Навес из арочных ферм

Виды ферм

Металлические фермы из трубопроката отличаются трудоемкостью в монтаже, но они экономичнее и легче конструкций из сплошных балок. Профилированная труба, которую изготавливают из круглой путем горячей или холодной обработки, в поперечном разрезе имеет вид прямоугольника, квадрата, многогранника, овала, полуовала или плоскоовальную форму. Удобнее всего монтировать фермы из квадратных труб.

Ферма – это металлоконструкция, в состав которой входит верхний и нижний пояс, а также решетка между ними. К элементам решетки относятся :

• стойка – располагается перпендикулярно к оси;
• раскос (подкос) – устанавливается под наклоном к оси;
• шпренгель (вспомогательный подкос).

Конструктивные элементы металлической фермы

Фермы в первую очередь предназначены для перекрытия пролетов. За счет ребер жесткости они не деформируются даже при использовании длинных конструкций на сооружениях с большими пролетами.

Изготовление металлических ферм производится на земле или в производственных условиях. Элементы из профильных труб обычно скрепляются между собой при помощи сварочного аппарата или клепок, могут использоваться косынки, парные материалы. Чтобы смонтировать каркас навеса, козырька, крыши капитальной постройки, готовые фермы поднимают и крепят к верхней обвязке согласно разметке.

Для перекрытия пролетов применяются различные варианты ферм из металла. Конструкция может быть :

• односкатной;
• двухскатной;
• прямой;
• арочной.

Треугольные фермы, изготовленные из профильной трубы, используются как стропила, в том числе для монтажа простого односкатного навеса. Металлоконструкции в виде арок пользуются популярностью благодаря эстетичности внешнего вида. Но арочные конструкции требуют максимально точных расчетов, поскольку нагрузка на профиль должна распределяться равномерно.

Треугольная ферма для односкатной конструкции

Особенности конструкций

Выбор конструкции ферм навесов из профильной трубы, козырьков, стропильных систем под кровлей зависит от расчетных эксплуатационных нагрузок. По количеству поясов различаются :

• опоры, составные части которой формируют одну плоскость;
• подвесные конструкции, в состав которых входит верхний и нижний пояс.

В строительстве можно использовать фермы с различным контуром :

• с параллельным поясом (самый простой и экономичный вариант, собирается из идентичных элементов);
• односкатные треугольные (каждый опорный узел характеризуется повышенной жесткостью, за счет чего конструкция выдерживает серьезные внешние нагрузки, материалоемкость ферм небольшая);
• полигональные (выдерживают нагрузки от тяжелого настила, но сложны в монтаже);
• трапецеидальные (схожи по характеристикам с полигональными фермами, но этот вариант более простой по конструкции);
• двухскатные треугольные (применяются для устройства крыши с крутыми скатами, характеризуются большой материалоемкостью, при монтаже много отходов);
• сегментные (подходят для сооружений со светопрозрачной кровлей из поликарбоната, монтаж усложнен из-за необходимости изготавливать дугообразные элементы с идеальной геометрией для равномерного распределения нагрузок).

Очертания поясов ферм

В соответствии с величиной угла наклона типовые фермы подразделяют на следующие виды :

Основы расчета

Перед тем как рассчитать ферму, необходимо подобрать подходящую конфигурацию крыши, учитывая габариты сооружения, оптимальное количество и угол наклона скатов. Также следует определить, какой контур поясов подойдет для выбранного варианта крыши – при этом принимаются во внимание все эксплуатационные нагрузки на кровлю, включая осадки, ветровую нагрузку, вес людей, производящих работы по обустройству и обслуживанию навеса из профильной трубы или кровли, монтажу и ремонту оборудования на крыше.

Чтобы выполнить расчет фермы из профильной трубы, необходимо определить длину и высоту металлоконструкции. Длина соответствует расстоянию, которое должна перекрывать конструкция, при этом высота зависит от запроектированного угла наклона ската и выбранного контура металлоконструкции.

Расчет навеса в итоге сводится к тому, чтобы определить оптимальные промежутки между узлами фермы. Для этого требуется рассчитать нагрузку на металлоконструкцию, выполнить расчет профильной трубы.

Неправильно рассчитанные каркасы кровли несут угрозу для жизни и здоровья людей, поскольку тонкие или недостаточно жесткие металлоконструкции могут не выдержать нагрузок и разрушиться. Поэтому рекомендуется доверить расчет металлической фермы профессионалам, знакомым со специализированными программами .

Если принято решение выполнить вычисления самостоятельно, необходимо воспользоваться справочными данными, в том числе о сопротивлении трубы на изгиб, руководствоваться СНиП. Правильно рассчитать конструкцию без соответствующих знаний сложно, поэтому рекомендуется найти пример расчета типовой фермы нужной конфигурации и подставить в формулу необходимые значения .

На этапе проектирования составляется чертеж фермы из профильной трубы. Подготовленные чертежи с указанием размеров всех элементов упростят и ускорят изготовление металлоконструкций.

Чертеж с размерами элементов

Рассчитываем ферму из стальной профильной трубы

1. Определяется размер пролета постройки, который требуется перекрыть, выбирается форма крыши и оптимальный угол наклона ската (или скатов).
2. Подбираются подходящие контуры поясов металлоконструкции с учетом назначения постройки, формы и размеров крыши, угла наклона, предполагаемых нагрузок.
3. Рассчитав приблизительные габариты фермы, следует определить, можно ли изготовить металлоконструкции в заводских условиях и доставить их на объект автотранспортом, или сварка ферм из профильной трубы будет выполнена непосредственно на стройплощадке по причине большой длины и высоты конструкций.
4. Далее требуется рассчитать габариты панелей, основываясь на показателях нагрузок при эксплуатации кровли – постоянных и периодических.
5. Чтобы определить оптимальную высоту конструкции в середине пролета (Н), используют следующие формулы, где L – длина фермы:
   • для параллельных, полигональных и трапецеидальных поясов: Н=1/8×L, при этом уклон верхнего пояса доложен составлять приблизительно 1/8×L или 1/12×L;
   • для металлоконструкций треугольной формы: Н=1/4×L либо Н=1/5×L.
6. Угол установки раскосов решетки составляет от 35° до 50°, рекомендуемое значение 45°.
7. На следующем этапе следует определить расстояние между узлами (обычно оно соответствует ширине панели). Если длина пролета превышает 36 метров, требуется вычисление строительного подъема – обратно погашаемого изгиба, который воздействует на металлоконструкцию при нагрузках.
8. На основании измерений и вычислений готовится схема, согласно которой будет вестись изготовление ферм из профильной трубы.

Изготовление конструкции из профильной трубы

Чтобы обеспечить необходимую точность расчетов, используйте строительный калькулятор – подходящую специальную программу. Так вы сможете сопоставить свои и программные расчеты для того, чтобы не допустить большого несоответствия в размерах!

Арочные конструкции: пример расчета

Чтобы сварить ферму для навеса в виде арки, применяя профильную трубу, необходимо правильно рассчитать конструкцию. Рассмотрим принципы расчета на примере предполагаемого сооружения с пролетом между опорными конструкциями (L) 6 метров, шагом между арками 1,05 метра, высотой фермы 1,5 метра – такая арочная ферма выглядит эстетично и способна выдержать высокие нагрузки. Длина стрелы нижнего уровня арочной фермы при этом составляет 1,3 метра (f), а радиус окружности в нижнем поясе будет равен 4,1 метра (r). Величина угла между радиусами: а=105.9776°.

Схема с размерами арочного навеса

Для нижнего пояса длину профиля (mн) рассчитывают по формуле:

mн = π×R×α/180 , где:

mн – длина профиля из нижнего пояса;

π – постоянная величина (3,14);

R – радиус окружности;

α – угол между радиусами.

В результате получаем:

mн = 3,14×4,1×106/180 = 7,58 м

Узлы конструкции располагают в участках нижнего пояса с шагом 55,1 см - допускается округлить значение до 55 см, чтобы упростить сборку конструкции, но увеличивать параметр не следует. Расстояния между крайними участками требуется рассчитать индивидуально.

Если длина пролета составляет менее 6 метров, вместо сварки сложных металлоконструкций можно воспользоваться одинарной или двойной балкой, выполнив сгиб металлического элемента под выбранным радиусом. В этом случае расчет арочных ферм не требуется, но важно правильно подобрать сечение материала, чтобы конструкция выдерживала нагрузки.

Профильная труба для монтажа ферм: требования к расчету

Чтобы готовые конструкции перекрытий, в первую очередь крупногабаритные, выдерживали проверку на прочность на протяжении всего срока эксплуатации, трубопрокат для изготовления ферм подбирается на основании:

• СНиП 07-85 (взаимодействие снеговой нагрузки и веса элементов конструкций);
• СНиП П-23-81 (о принципах работы со стальными профилированными трубами);
• ГОСТ 30245 (соответствие сечения профильных труб и толщины стенок).

Данные из указанных источников позволят ознакомиться с видами профильных труб и выбрать оптимальный вариант с учетом конфигурации сечения и толщины стенок элементов, конструктивных особенностей фермы.

Навес для авто из трубопроката

Фермы рекомендуется изготавливать из трубопроката высокого качества, для арочных конструкций желательно выбрать легированную сталь. Чтобы металлоконструкции были устойчивы к коррозии, сплав должен включать большой процент углерода. Металлоконструкции из легированной стали не нуждаются в дополнительной защитной окраске.

Зная, как сделать решетчатую ферму, можно смонтировать надежный каркас под светопрозрачный навес или кровлю. При этом важно учитывать ряд нюансов.

• Самые прочные конструкции монтируются из металлопрофиля с сечением в виде квадрата или прямоугольника за счет наличия двух ребер жесткости.
• Основные компоненты металлоконструкции крепятся между собой с использованием спаренных уголков и прихваток.
• При стыковке деталей каркаса в верхнем поясе требуется использовать двутавровые разносторонние уголки, при этом соединять следует по меньшей стороне.
• Сопряжение частей нижнего пояса крепят с установкой равносторонних уголков.
• Стыкуя основные части металлоконструкций большой длины, применяют накладные пластины.

Важно представлять, как сварить ферму из профильной трубы, если металлоконструкцию требуется собрать непосредственно на строительной площадке. Если нет навыков ведения сварочных работ, рекомендуется пригласить сварщика с профессиональным оборудованием.

Сварка элементов фермы

Стойки металлоконструкции монтируют под прямым углом, раскосы – под наклоном в 45°. На первом этапе нарезаем из профильной трубы элементы в соответствии с размерами, указанными на чертеже. Собираем на земле основную конструкцию, проверяем ее геометрию. Затем варим собранный каркас, используя уголки и накладные пластины, где они требуются.

Обязательно проверяем прочность каждого сварного шва . От их качества и точности расположения элементов зависит прочность и надежность сваренных металлоконструкции, их несущая способность. Готовые фермы поднимают наверх и крепят к обвязке, соблюдая шаг установки согласно проекту.

Сегодня фермы из профильной трубы по праву считаются идеальным решением для строительства гаража, жилого дома и приусадебных построек. Прочные и долговечные, такие конструкции обходятся недорого, быстры в исполнении, и с ними способен справиться любой, кто хоть немного разбирается в математике и имеет навыки резки и сварки. А как правильно подобрать профиль, рассчитать ферму, сделать в ней перемычки и установить, мы сейчас подробно расскажем. Для этого мы подготовили для вас подробные мастер-классы изготовления таких ферм, видео-уроки и ценные советы от наших экспертов!

Этап I. Проектируем ферму и ее элементы

И так, что такое ферма? Это конструкция, которая связывает опоры вместе в одно единое целое. Другими словами, ферма относится к простым архитектурным конструкциям, среди ценных преимуществ которой выделим такие: высокая прочность, отличные показатели эксплуатации, невысокая стоимость и хорошая устойчивость к деформациям и внешним нагрузкам.

Благодаря тому, что такие фермы обладают высокой несущей способностью, их ставят под любые кровельные материалы, независимо от их веса.

Использование в строительстве металлических ферм из новых или прямоугольных замкнутых профилей считается одним из самых рациональных и конструктивных решений. И неспроста:

1. Главный секрет – в экономии благодаря рациональной форме профиля и соединения всех элементов решетки.
2. Еще одно ценное преимущество профильных труб для использования их изготовлении фермы – это равная устойчивость в двух плоскостях, замечательная обтекаемость и удобство эксплуатации.
3. При всем своем малом весе такие фермы выдерживают серьезные нагрузки!

Отличаются стропильные фермы по очертанию поясов, типу сечения стержней и видам решетки. И при правильном подходе вы самостоятельно сможете сварить и установить ферму из профильной трубы любой сложности! Даже такую:

Этап II. Приобретаем качественный профиль

Итак, прежде, чем составить проект будущих ферм, сначала нужно определиться с такими важными пунктами:

• контуры, размер и форма будущей крыши;
• материал изготовления верхнего и нижнего пояса фермы, а также ее решетки;

Запомните одну простую вещь вещь: у каркаса из профильной трубы есть так называемые точки равновесия, которые важно определить для устойчивости всей фермы. И очень важно подобрать под эту нагрузку качественный материал:

Строят фермы из профильной трубы таких видов сечений: прямоугольного или квадратного. Таковые выпускаются разного размера сечения и диаметра, с разной толщиной стенок:

• Мы рекомендуем те, которые специально продаются для малогабаритных построек: такие идут до 4,5 метров длиной и имеют сечение 40х20х2 мм.
• Если вы будете изготавливать фермы длиннее 5 метров, тогда выбирайте профиль с параметрами 40х40х2 мм.
• Для полномасштабного строительства крыши жилого дома вам понадобятся профильные трубы с такими параметрами: 40х60х3 мм.

Устойчивость всей конструкции прямо пропорциональна толщине профиля, поэтому для изготовления ферм не используйте трубы, для которые предназначены только для сварок стоек и каркасов – здесь другие характеристики. Также обратите внимание, каким именно методом было изготовлено изделие: электросварным, горячедеформированным или холодным деформированнием.

Если же вы беретесь изготавливать такие фермы самостоятельно, тогда берите заготовки квадратного сечения – с ними работать проще всего. Приобретите квадратный профиль 3-5 мм толщиной, который будет достаточно прочным и по своим характеристикам близок к металлическим брусьям. Но если ферму вы будете изготавливать всего-то для козырька, тогда можете отдать предпочтение более бюджетному варианту.

Обязательно учитывайте при проектировании снеговые и ветровые нагрузки в вашей местности. Ведь большое значение при выборе профиля (в плане нагрузки на него) имеет угол наклона ферм:

Более точно спроектировать ферму из профильной трубы вы сможете при помощи онлайн-калькуляторов.

Отметим только, что самая простая конструкция фермы из профильной трубы представляет собой несколько вертикальных стоек и горизонтальные уровни, на которые можно крепить стропила для крыши. Приобрести такой каркас можно в готовом самостоятельно, даже под заказ в любом городе России.

Этап III. Рассчитываем внутреннее напряжение ферм

Самое важное и ответственное задание – это правильно произвести расчет фермы из профильной трубы и подобрать нужный формат внутренней решетки. Для этого нам понадобится калькулятор или подобное ему другое программное обеспечение, а также некоторые табличные данные СНиПов, которые за это:

• СНиП 2.01.07-85 (воздействия, нагрузки).
• СНиП п-23-81 (данные по стальным конструкциям).

По возможности ознакомьтесь с этими документами.

Форма крыши и угол наклона

Ферма нужна для какой конкретно кровли? Односкатной, двускатной, купольной, арочная или шатровой? Самый простой вариант, конечно же, это изготовление стандартного односкатного навеса. Но и достаточно сложные фермы вы также способны рассчитать и изготовить самостоятельно:

Стандартная ферма состоит из таких важных элементов, как верхний и нижний пояс, стойки, раскосы и вспомогательные подкосы, которые еще называют шпренгелями. Внутри ферм располагается система решеток, для соединения труб используется сварные швы, клепки, специальные парные материалы и косынки.

И, если вы собираетесь изготовить сложную по форме крышу, то такие фермы станут для нее идеальным вариантом. Их очень удобно изготавливать по шаблону прямо на земле, и только потом поднимать наверх.

Чаще всего при строительстве небольшого дачного домика, гаража или бытовки применяются так называемые фермы полонсо – особая конструкция треугольных ферм, соединенных затяжками, и нижний пояс здесь выходит приподнятым.

По сути, в этом случае, чтобы повысить высоту конструкции, нижний пояс делают ломаным, и он тогда составляет 0,23 от длины полета. Для внутреннего пространства помещения очень удобно.

Итак, всего есть три основных варианта изготовления фермы в зависимости от наклона крыши:

• от 6 до 15°;
• от 15 до 20°;
• от 22 до 35°.

В чем разница спросите вы? Например, если угол конструкции будет небольшой, всего до 15°, тогда фермы рационально делать трапециевидной формы. И при этом вполне можно уменьшить вес самой конструкции, беря в высоту от 1/7 до 1/9 от от общей длины полета.

Т.е. руководствуйтесь таким правилом: чем меньше вес, тем больше должна быть высота фермы. А вот если мы вас будет иметь уже сложную геометрическую форму, тогда нужно выбрать другой тип фермы и решеток.

Виды ферм и формы крыши

Вот пример конкретных ферм для каждого вида крыши (односкатной, двускатной, сложной):

Давайте разберемся с видами ферм:

• Треугольные фермы – классика изготовления основы для крутых скатов крыши или навесов. Сечение труб для таких ферм нужно подбирать с учетом веса кровельных материалов, а также эксплуатации самой постройки. Треугольные фермы хороши тем, что обладают простыми формы, просты в расчете и исполнении. Их ценят за подкровельное обеспечение естественным светом. Но отметим и недостатки: это дополнительные профили и длинные стержни в центральных сегментах решетки. А также здесь вам придется столкнуться с некоторыми сложностями при сварке острых опорных углов.
• Следующий вид – полигональные фермы из профильной трубы. Они незаменимы при сооружении больших площадей. Сварка у них уже более сложной формы, а поэтому для облегченных конструкций их не проектируют. Зато такие фермы отличаются большей экономией металла и прочностью, что особенно хорошо для ангаров с большими пролетами.
• Прочной считается также ферма с параллельными поясами . Отличается от других такая ферма тем, что у нее все детали – повторяющиеся, с одинаковой длиной стержней, поясов и решеток. То есть здесь минимум стыков, а поэтому рассчитывать и варить такую из профильной трубы проще всего.
• Отдельный вид – это односкатная трапециевидная ферма с опорой на колонны. Такая ферма идеальна, когда необходима жесткая фиксация сооружения. У нее есть уклоны (раскосы) по боковым сторонам и отсутствуют длинные стержни верхней обрешетки. Подходит для крыш, которым особенно важна надежность.

Вот пример изготовления ферм из профильной трубы как универсального варианта, который подходит для любых садовых построек. Речь идет о треугольных фермах, и вы наверняка их уже видели много раз:

Треугольная ферма с ригелем тоже достаточно проста, и вполне подходит для строительства беседок и бытовки:

А вот арочные фермы в изготовлении уже намного сложнее, хотя и обладают рядом своих ценных преимуществ:

Главное ваша задача – центрировать элементы фермы из металла от центра тяжести по всем направлениям, говоря простым языком, минимизировать нагрузку и грамотно ее распределить.

Поэтому выбирайте тот вид ферм, который подходит для этой цели больше. Кроме перечисленных выше, популярностью пользуются также ферма-ножницы, асимметричная, П-образная, двухшарнирная, ферма с параллельными поясами и мансардная ферма с опорами и без них. А также мансардный вид фермы:

Вам будет интересно узнать, что определенный дизайн внутренних решеток ферм подбирается вовсе не из эстетических соображений, а вполне практичных: под форму крыши, геометрию потолка и расчет нагрузок.

Вам нужно спроектировать свою ферму таким образом, чтобы все силы сосредотачивались конкретно в узлах. Тогда в поясах, раскосах и шпренгелях изгибающих моментов не будет – они станут работать только на сжатие и растяжение. И тогда сечение таких элементов уменьшают до необходимого минимума, значительно при этом экономя на материале. И саму ферму ко всему вы спокойно можете сделать шарнирной.

В противном случае, на ферму будут постоянно действовать распределенная по стержням сила, и появится изгибающий момент, в дополнение к общему напряжению. И здесь тогда важно грамотно просчитать максимальное изгибающее значения для каждого отдельного стержня.

Тогда сечение таких стержней должно быть больше, чем если бы сама ферма была нагружена точечными силами. Подведем итог: фермы, на которых распределенная нагрузка действует равномерно, изготавливают из коротких элементов с шарнирными узлами.

Давайте разберемся, в чем преимущество того или иного вида решетки в плане распределения нагрузки:

• Треугольная система решетки всегда применяются в фермах с параллельными поясами и трапецеидальной ферме. Ее основное преимущество в том, что она дает самую маленькую суммарную длину решетки.
• Раскосная система хороша при небольшой высоте ферм. Но расход материала на нее немалый, ведь здесь весь путь усилия идет через узлы и стержни решетки. А поэтому при проектировании важно заложить максимум стержней, чтобы длинные элементы оказались растянутыми, а стойки – сжатыми.
• Еще один вид – шпренгельная решетка. Ее изготавливают в случае нагрузок верхнего пояса, а также тогда, когда нужно уменьшить длину самой решетки. Здесь преимущество в соблюдении оптимального расстояния между элементами всех поперечных конструкций, которое, в свою очередь, позволяет сохранить нормальное расстояние между прогонами, что будет практичным моментом для монтажа элементов кровли. Но создавать такой решетку своими руками – довольно трудоемкое занятие с дополнительным расходам металла.
• Крестовидная решетка позволяет распределить нагрузку на ферму сразу в обоих направлениях.
• Еще один вид решетки – перекрестная , где раскосы крепятся прямо к стенке фермы.
• И, наконец полураскосная и ромбическая решетки, самая жесткая из перечисленных. Здесь взаимодействует сразу две системы раскосов.

Мы подготовили для вас иллюстрацию, где собрали все виды ферм и их решеток вместе:

Вот пример того, как изготавливают ферму с треугольной решеткой:

Изготовление фермы с раскосной решеткой выглядит так:

Нельзя сказать, что какой-то из видов ферм определенно лучше или хуже другого – каждый из них ценен меньшим расходом материалов, более легким весом, несущими способностями и методом крепления. Рисунок отвечает за то, какая схема нагрузок будет на нее действовать. И от выбранного типа решетки напрямую будет зависеть то, какой будет вес фермы, внешний вид и трудоемкость ее изготовления.

Отметим еще такой необычный вариант изготовления фермы, когда она сама по себе становится частью или опорой для другой, деревянной:

Этап IV. Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:

• Вариант первый: можно обратиться к заводу, и они сделают на заказ по вашему рисунку все нужные отдельные элементы, которые вам останется только сварить уже на месте.
• Второй вариант: приобретите готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерами, а в промежутке уложить по необходимости утеплитель. Но и обойдется этот способ, конечно же, дороже.

Вот, к примеру, хороший видео-урок, как удлинить трубу при помощи сварки и достичь идеальной геометрии:

Вот также очень полезное видео, как отрезать трубу под углом 45°:

Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:

• Шаг 1. Сначала подготовьте фермы. Лучше их заранее сваривать прямо на земле.
• Шаг 2. Установите вертикальные опоры для будущих ферм. Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их отвесом.
• Шаг 3. Теперь возьмите продольные трубы и приварите их к опорным стойкам.
• Шаг 4. Поднимите фермы и приварите их к продольным трубам. После этого все места соединения важно очистить.
• Шаг 5. Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив его. Особое внимание при этом уделите местам соединения профильных труб.

С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.

Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы. Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю.

Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.

Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:

Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:

Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!

Этап V. Зачищаем и окрашиваем готовые фермы

После того, как вы установите фермы на их постоянное место, обязательно обработайте их антикоррозийными составами и окраски полимерными красками. Идеально подойдет для этой цели краска, которая отличается долговечностью и устойчивостью к ультрафиолету:

Вот и все, ферма из профильной трубы готова! Остаются только финишные работы по обшивке ферм изнутри отделкой и снаружи кровельным материалом:

Поверьте, изготовить металлическую ферму из профильной трубы для вас на самом деле не составит большого труда. Огромную роль играет грамотно составленный чертеж, качественная сварка фермы из профильной трубы и желание все сделать правильно и аккуратно.

• Конструкции ферм из профильной трубы
• Расчет для навеса
• Рекомендации по правильному выбору и изготовлению металлоконструкций трубчатого типа

Когда площадь сооружения достаточно большая, вопрос обеспечения надежности и прочности конструкции приобретает особую важность. Появляется необходимость в усилении стропильной системы, стропила которой могли бы перекрыть довольно длинные пролеты.
Фермы из профильной трубы представляют собой металлоконструкции, собранные при помощи решетчатых стержней. Изготовление металлических ферм – процесс более трудоемкий, чем в случае сплошных балок, но более экономичный. В производстве используют парный материал, а в качестве соединяющей детали – косынки. Всю конструкцию собирают, используя сварку или клепки.

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Несущие фермы из профильной трубы имеют немало неоспоримых преимуществ:

• минимальный вес;
• они долговечны;
• выносливы;
• узлы очень крепкие, поэтому способны противостоять высоким нагрузкам;
• с их помощью можно возводить конструкции со сложной геометрией;
• позволяют сэкономить финансовые средства, поскольку расценки на изготовление металлоконструкций из профильной трубы достаточно приемлемы для решения широкого круга задач.

В основе деления этих конструкций на конкретные виды лежат разные параметры. Начнем с главного –

• Количества поясов.

Различают:

• опоры, компоненты которой расположены в единой плоскости;
• висячие, в их состав входят два пояса, по расположению их называют соответственно нижним, верхним.

По первому параметру различают:

• арочные фермы из профильной трубы,
• бывают и прямыми;
• односкатные либо двухскатные.

В соответствии с контуром различают:

• имеющие параллельный пояс. Это оптимальный вариант для обустройства мягкой кровли. Такая опора собирается очень просто, поскольку ее компонентами являются идентичные детали и, что немаловажно, размеры решетки совпадают с размерами стержней для пояса;

• односкатные. Отличаются жесткими узлами, которые позволяют воспринять значительные внешние нагрузки. На их сооружение уходит небольшое количество материала, поэтому эти конструкции достаточно экономичны;
• полигональные. Хотя они в состоянии выдерживать большой вес, однако, их монтаж трудоемок и довольно сложен;
• треугольные. Они практически незаменимы при устройстве крыш с большим углом наклона. Единственный их минус в большом количестве отходов при сооружении.

• Угол наклона. Типовые фермы из профильной трубы делят на три группы:

• 22°- 30°. Высота и длина металлоконструкции в этом случае соотносятся, как один к пяти. Это оптимальный вариант для перекрытия небольших пролетов в бытовом строительстве. Главным их преимуществом является небольшой вес. Больше всего для подобного аналога подходят треугольные.

Для пролетов, имеющих длину более 14 м используют раскосы, которые устанавливаются сверху вниз. По верхнему поясу располагают панель (порядка 150 – 250 см в длину). Таким образом, при этих исходных данных мы имеем конструкцию, включающую два пояса. Количество панелей при этом четное.

Если пролет превышает 20 м, то возникает необходимость в подстропильной металлоконструкции, связанной опорными колоннами.

Отдельного упоминания стоит так называемая ферма Полонсо. В ее составе имеются две треугольные системы, соединенные одна с другой через затяжку. Такое конструктивное решение позволяет избежать установки в средних панелях длинных раскосов, что приводит к значительному снижению общего веса.

• 15°- 22°. Соотношение высоты и длины в этом случае равно один к семи. Наибольшая допустимая длина под подобный каркас составляет 20 м. Если по условиям эксплуатации необходимо увеличить ее высоту, то нижний пояс выполняют ломаным.
• меньше 15°. В подобный проектах рекомендуется использовать трапециевидные металлические стропила. Наличие в них коротких стоек способствует увеличению противодействия продольному изгибу.

Внимание!

Фермы из профильной трубы для односкатной крыши с углом наклона 6–10° должны иметь асимметричную форму.

Высоты определяют через деление длины пролета на семь, восемь либо девять частей, взяв за основу особенности заданной конструкции.

Расчет для навеса

Проведение расчетов основывается на требованиях СниП:

Обязательным компонентом любого расчета и последующего монтажа конструкции является чертеж.

Подготавливается схема с указанием зависимости между длиной металлоконструкции и уклоном кровли.

• В ней также учитываются очертания поясов опоры. Контур пояса определяется назначением конструкции, типом покрытия кровли и углом наклона.
• При выборе размеров, как правило, следуют принципу экономии, если, конечно, ТТ не требуют иного. Высоту конструкции определяет тип перекрытия, минимальный общий вес, возможность перемещения, длину же – установленный уклон.

При длине фермы свыше 36 м дополнительно рассчитывают строительный подъем.

• Размеры панелей рассчитывают с учетом нагрузок, воспринимаемых конструкцией. При этом следует помнить, что углы раскосов у разных металлических стропил отличаются, панель же должна им соответствовать. Для треугольной решетки искомый угол равен 45°, для раскосой – 35°.
• Завершает расчет определение промежутка между узлами. Обычно он соответствует ширине панели.

Расчеты выполняют с учетом того, что увеличение высоты приводит к росту несущей способности. На подобном навесе снежный покров не будет задерживаться. Одним из способов усиления ферм из профильной трубы является установка нескольких прочных ребер жесткости.

Для определения размеров металлоконструкции для навесов следуют следующим данным:

• для сооружений шириной не более 4,5 м используют изделия размером 40 на 20 на 2 мм;
• менее 5,5 м – 40 на 40 на 2 мм;
• свыше 5,5 м оптимальными будут изделия размером 40 на 40 на 3 мм либо 60 на 30 на 2 мм.

При расчете шага необходимо учесть, наибольшее возможное расстояние от одной опоры навеса до другой равно 1,7 м. При нарушении этого ограничения прочность и надежность сооружения будет под вопросом.

Когда будут полностью получены необходимые параметры, при помощи формул и особых программ получают соответствующую схему конструкции. Теперь остается продумать, как сварить ферму правильно.

На заметку

При расчетах должны учитываться:

• закупочная стоимость одной тонны металла;
• расценки на изготовление металлоконструкций из профильной трубы (либо можно просуммировать взятые в отдельности расходы на сварку, антикоррозийную обработку, монтаж).

Рекомендации по правильному выбору и изготовлению металлоконструкций трубчатого типа

• Выбирая типоразмер желательно остановить свой выбор на прямоугольных или квадратных изделиях, поскольку имеющиеся два ребра жесткости обеспечат готовой металлоконструкции наибольшую устойчивость.
• Используйте исключительно качественные изделия из высокоуглеродистой легированной стали, которая не корродирует и устойчива к агрессивным воздействиям внешней среды. Толщину стенок и диаметр подбирают в соответствии с заложенными в проекте. Таким образом будет обеспечена требуемая несущая способность металлических стропил.
• Для соединения основных компонентов фермы друг к другу используют прихватки и спаренные уголки.
• В верхнем поясе для смыкания каркаса необходимы разносторонние двутавровые уголки, причем стыковку выполняют по меньшей стороне.
• Для сопряжения деталей нижнего пояса применяют равносторонние уголки.
• Основные части длинных конструкций соединяют посредством накладных пластин.

• Раскосы устанавливаются под 45 градусов, а стойки – под прямым углом. Завершив сборку основной конструкции, переходят к сварке фермы из профильной трубы. Каждый из сварочных швов обязательно необходимо проверить на качество, поскольку именно они определяют надежность будущего сооружения. Металлические стропила после завершения сварки обрабатывают специальными антикоррозийными составами и покрывают краской.

Изготовление металлических ферм для навеса на видео.

© 2018 stylekrov.ru

Навес из труб и поликарбоната становится все более популярной архитектурной формой на приусадебном участке. Ничего удивительного, ведь это строение может выполнять множество функций, начиная от открытого гаража для автомобиля, дровяного склада, крытой игровой площадки и заканчивая зоной отдыха с мангалом и мягкими креслами.

Ключевым преимуществом является возможность изготовления такой конструкции своими руками. В представленной статье будут даны рекомендации по выбору материала, примеры расчетов опор и ферм и как сварить навес из профильной трубы.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

• 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
• 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
• 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Односкатный навес из профильной трубы, фото строения с кровлей из профнастила

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно! Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.

Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

• Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
• Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
• Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
• Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Чертежи, размеры и основные узлы соединений

Прежде чем приступить к сборке навеса из профильной трубы своими руками необходимо начертить детальный план всего сооружения с указаниями точных размеров всех элементов. Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

Чертеж навеса из профильной трубы с указанием основных габаритных размеров

Кроме того желательно сделать дополнительный чертеж наиболее сложных конструкций. В этом случае это односкатная ферма и узлы креплений ее основных элементов.

Схема для изготовления фермы из профильной трубы для навеса с основными крепежными узлами

Одним из основных достоинств профильной трубы является возможность безфасоночного соединения. Это проявляется в простоте конструкции и низкой стоимости фермы при длине стропильных пролетов до 30 м. при этом кровельный материал может опираться непосредственно на верхний пояс фермы, при условии его достаточной жесткости.

Узлы крепления для сборки навеса из профильной трубы своими руками, на фото а - треугольная решетка, б - опорная, в - раскосная решетка

Преимуществами безфасоночного сварного соединения является:

• Существенное снижение массы фермы, по сравнению с клепанными или болтовыми конструкциями до 20% и 25 % соответственно.
• Снижения трудозатрат и стоимости изготовления, как единичных изделий, так и при мелкосерийном производстве.
• Невысокая стоимость сварки и возможность автоматизировать процесс путем использования аппаратов с устройством непрерывной подачи сварной проволоки.
• Равнопрочность сварного шва и соединяемых изделий.

Из недостатков можно отметить:

• Необходимость иметь довольно дорогостоящее оборудования;
• Необходим опыт в сварочных работах.

Болтовые соединения при производстве изделий из профильной трубы встречаются довольно часто. Обычно они используются в разборных навесах из профильной трубы или в изделиях, производимых для массового потребления.

Болтовые соединения наиболее простые для монтажа навеса из профильной трубы своими руками, фото присоединенного элемента каркаса

Основными достоинствами таких соединений являются:

• Простота выполнения сборки;
• Нет необходимости в дополнительном оборудовании;
• Возможность полного демонтажа сооружения.

Недостатки:

• Увеличивается вес конструкции;
• Необходимы дополнительные детали крепежа;
• Прочность и надежность болтовых соединений несколько ниже, чем сварных.

Подведя итоги

В статье была рассмотрена конструкция и методы изготовления самого простого односкатного навеса из профильной трубы своими руками, однако, профилированная труба довольно «гибкий» материал из которого можно сделать сложные и эстетически привлекательные конструкции.

Сложная конструкция для создания навеса из профтрубы своими руками, фото односкатного, купольного сооружения

Навесы на металлическом каркасе облегчают быт. Они защитят автомобиль от непогоды, прикроют летнюю веранду, беседку. Заменят крышу мастерской или козырек над подъездом. Обратившись к профессионалам, вы получите какой угодно навес. Но многие и сами справятся с работой по монтажу. Правда, понадобится точный расчет фермы из профильной трубы. Не обойтись и без соответствующего оборудования, материалов. Конечно, также нужны навыки сварки и резки.

Каркасный материал

Основа навесов – сталь, полимеры, дерево, алюминий, железобетон. Но, чаще каркас составляют металлические фермы из профильной трубы. Этот материал полый, сравнительно легкий, но прочный. В разрезе имеет вид:

• прямоугольника;
• квадрата;
• овала (а также полу- и плоскоовальной фигуры);
• многогранника.

Сваривая из профильной трубы фермы, чаще выбирают квадратное или прямоугольное сечение. Эти профили легче в обработке.

Разнообразие трубных профилей

Допустимые нагрузки зависят от толщины стенок, марки металла, метода изготовления. Материалом зачастую служат качественные конструкционные стали (1-3пс/сп, 1-2пс(сп)). Для особых нужд используют низколегированные сплавы и оцинковку.

Длина профильных труб обычно составляет от 6 м на малых сечениях до 12 м – на больших. Минимальные параметры от 10×10×1 мм и 15×15×1,5 мм. С увеличением толщины стенок прочность профилей возрастает. Например, на сечениях 50×50×1,5 мм, 100×100×3 мм и свыше. Изделия максимальных размеров (300×300×12 мм и более) применимы скорее для промышленных сооружений.

Что касается параметров элементов каркасов, есть следующие рекомендации:

• для малогабаритных навесов (до 4,5 м шириной) применяется трубный материал сечением 40×20×2 мм;
• если ширина до 5,5 м, рекомендованы параметры 40×40×2 мм;
• для навесов более значительных размеров советуют брать трубы 40×40×3 мм, 60×30×2 мм.

Что такое ферма

Фермой называют стержневую систему, основу строительной конструкции. Состоит она из прямолинейных элементов, соединяемых в узлах. Например, рассматривается конструкция фермы из профильной трубы, в которой отсутствует расцентровка стержней и нет внеузловых нагрузок. Тогда в ее составных частях возникнут лишь усилия растяжения и сжатия. Механика этой системы позволяет ей сохранять геометрическую неизменность при замене жестко крепящихся узлов на шарнирные.

Пример устройства сварной стержневой системы

Ферма состоит из следующих элементов:

• верхний пояс;
• нижний пояс;
• стойка, перпендикулярная к оси;
• подкос (или раскос), наклонный к оси;
• вспомогательный опорный раскос (шпренгель).

Система решетки быть треугольной, раскосной, полураскосной, крестовой. Для соединения используются косынки, парные материалы, клепки, сварные швы.

Варианты крепления в узлах

Изготовление ферм из профильной трубы подразумевает сборку пояса с определенными очертаниями. По типу они бывают:

• сегментные;
• полигональные;
• двускатные (или трапецеидальные);
• с параллельными поясами;
• треугольные (д-и);
• с поднятым ломаным нижним поясом;
• односкатные;
• консоль.

Типы по очертаниям поясов

Одни системы проще в монтаже, другие экономичнее по расходу материалов, третьи легче по устройству опорных узлов.

Основы расчета фермы

Влияние угла наклона

Выбор конструкции ферм навесов из профильной трубы связан с уклоном проектируемого сооружения. Есть три возможных варианта:

• от 6°до 15°;
• от 15° до 22°;
• от 22° до 35°.

При минимальном угле (6°-15°) рекомендуются трапециевидные очертания поясов. Для снижения веса допускается высота в 1/7 либо 1/9 общей длины пролета. Проектируя пологий навес сложной геометрической формы, надо приподнять его в средней части над опорами. Воспользуйтесь фермами Полонсо, рекомендуемыми многими специалистами. Они представляют собой систему из двух соединенных затяжкой треугольников. Если нужно высокое сооружение, лучше выбрать многоугольную конструкцию с приподнятым нижним поясом.

Когда угол уклона превышает 20°, высота должна составлять 1/7 часть от общей длины пролета. Последний достигать 20 м. Для повышения конструкции нижний пояс делается ломаным. Тогда увеличение составит до 0,23 длины пролета. Для вычисления нужных параметров пользуются табличными данными.

Таблица определения уклона стропильной системы

При уклоне свыше 22° расчеты ведутся по специальным программам. Навесы такого рода чаще используются для кровли из шифера, металла и подобных материалов. Здесь применяют треугольные фермы из профильной трубы при их высоте в 1/5 от всей длины пролета.

Чем больше угол наклона, тем меньше на навесе будет скапливаться осадков, тяжелого снега. Несущая способность системы возрастает с повышением ее высоты. Для дополнительной прочности предусматривают добавочные ребра жесткости.

Параметры базовых углов

Чтобы понять, как рассчитать ферму из профильной трубы, обязательно выяснить параметры базовых узлов. Например, размеры пролета обычно должны быть указаны в техническом задании. Число панелей, их габариты назначаются предварительно. Вычислим оптимальную высоту (Н) в середине пролета.

• Если пояса параллельные, полигональные, трапецеидальные, Н=1/8×L, где L – длина фермы. Верхний пояс должен иметь уклон около 1/8×L либо 1/12×L.
• Для треугольного типа, в среднем, Н=1/4×L или Н=1/5×L.

Раскосы решетки должны иметь наклон примерно 45° (в пределах 35°-50°).

Воспользуйтесь готовым типовым проектом, тогда не придется делать расчет

Чтобы навес был надежным и долго прослужил, его проект требует точных вычислений. Уже после расчета закупаются материалы, в дальнейшем монтируется каркас. Есть более затратный путь – приобрести готовые модули и собрать сооружение на месте. Другой вариант сложнее – заняться подсчетами самостоятельно. Тогда понадобятся данные из спецсправочников по СНиП 2.01.07-85 (воздействия, нагрузки), а также СНиП П-23-81 (данные по стальным конструкциям). Нужно сделать следующее.

1. Определиться со схемой блоков в соответствии с функциями навеса, углом наклона, материалом стержней.
2. Выбрать параметры. Учесть зависимость между высотой и минимальным весом кровли, ее материалом и типом, уклоном.
3. Рассчитать панельные размеры сооружения согласно удаленности отдельных частей, ответственных за передачу нагрузок. Определяется расстояние между соседними узлами, обычно равное ширине панели. Если размер пролета свыше 36 м, вычисляется строительный подъем – обратный погашаемый изгиб, воздействующий из-за нагрузок на конструкцию.

Среди способов расчета статически определимых ферм одним из простейших считается вырезание узлов (участков, где стержни соединены шарнирно). Другие варианты – метод Риттера, метод замены стержней Геннеберга. А также графическое решение путем составления диаграммы Максвелла-Кремоны. В современных компьютерных программах чаще применяется метод вырезания узлов.

Для человека, владеющего знаниями по механике и сопромату высчитать все это не так сложно. Остальным же стоит учесть, что от точности расчетов и величины погрешностей зависит срок службы и безопасность навеса. Возможно, лучше обратиться к специалистам. Или выбрать вариант из готовых проектных решений, куда просто подставить свои значения. Когда понятно, какого вида нужна стропильная ферма из профильной трубы, чертеж для нее наверняка найдется в интернете.

Значимые факторы выбора участка

Если навес относится к дому или другому зданию, на него потребоваться официальное разрешение, о чем тоже придется позаботиться.

Сначала выбирается участок, где будет располагаться сооружение. Что при этом учитывается?

1. Постоянные нагрузки (фиксированный вес обрешетки, кровли и прочих материалов).
2. Переменные нагрузки (воздействия климатических факторов: ветер, осадки, в том числе снег).
3. Особый тип нагрузок (есть ли сейсмическая активность в регионе, штормы, ураганы и подобное).

Также важны характеристики грунта, влияния стоящих рядом зданий. Проектировщик должен учесть все значимые факторы и уточняющие коэффициенты, которые вносятся в алгоритм расчета. Если планируется провести вычисления своими силами, воспользуйтесь программами 3D Max, Аркон, Автокад или подобными. Есть вариант расчета в онлайн-версиях строительных калькуляторов. Обязательно выяснить для намеченного проекта рекомендуемый шаг между несущими опорами, обрешеткой. А также параметры материалов и их количество.

Пример программного расчета для навеса, крытого поликарбонатом

Последовательность работ

Сборку каркаса из металлических профилей должен проводить только специалист по сварочным работам. Это ответственное дело требует знаний и умелого обращения с инструментом. Надо не только понимать, как сварить ферму из профильной трубы. Важно, какие узлы правильнее собрать на земле, и лишь потом поднимать на опоры. Если сооружение тяжелое, для монтажа потребоваться техника.

Обычно процесс монтажа проходит в такой последовательности:

1. Выполняется разметка участка. Устанавливаются закладные детали, вертикальные опоры. Нередко в ямы сразу помещают металлические трубы, а потом бетонируют. Вертикальность установки проверяется отвесом. Для контроля параллельности натягивается шнур или нить между крайними стойками, остальные выставляются по полученной линии.
2. Продольные трубы сваркой фиксируют к опорам.
3. На земле сваривают узлы и элементы ферм. С помощью раскосов и перемычек соединяют пояса конструкции. Потом блоки следует поднять на нужную высоту. Их приваривают к продольным трубам по участкам размещения вертикальных опор. Между фермами по скату вваривают продольные перемычки для дальнейшего крепления кровельного материала. В них проделывают отверстия под крепеж.
4. Тщательно зачищаются все соединительные участки. Особенно верхние грани каркаса, куда в дальнейшем ляжет кровля. Поверхность профилей очищается, обезжиривается, обрабатывается грунтовкой и окрашивается.

Воспользовавшись готовым проектом, вы быстрее приступите к сборке навеса

Специалисты советуют выполнять столь ответственные работы только при наличии соответствующего опыта. Мало знать в теории, как правильно сварить ферму из профильной трубы. Сделав что-то неправильно, проигнорировав нюансы, домашний мастер рискует. Навес сложится и рухнет. Пострадает все, что под ним будет – авто или люди. Поэтому возьмите знания на вооружение!

Видео: как сварить ферму из профильной трубы

Кровельные фермы для домостроения выполняются в основном из дерева, которое подвержено воздействию окружающей среды. В местах соприкосновения дерева с другими материалам необходимо устройство прокладок, которые прослужат влагоизоляцией со стороны кровли, пароизоляцией со стороны жилых помещений. Обязательно устройство вентилируемых зазоров и обработка антипиренами и антисептиком.

Кровельная ферма несет на себе все конструктивные нагрузки крыши, вес кровли, обрешетки и противостоит внешним воздействиям.

Кровельная ферма из металлоконструкций наиболее долговечный, надежный и качественный материал, который подходит абсолютно всем типам зданий, имеют широкую область эксплуатации в различных климатических зонах и погодных условиях.

Компания «МСЛ Консалтинг групп» предлагает Вам кровельные фермы из металлоконструкций следующих типов:

Двускатная кровельная ферма

Стропильная система из металла, где в основе лежит треугольник, как самая жесткая и максимально экономичная конструкция, способная равномерно распределить нагрузки на несущие стены дома и стать несущей кровельной частью. Создается на основе точных расчетов, исходя из требований к строительству крыши. Существует ряд конструктивных элементов, вариации, применение которых влияют на разнообразие видов конструкций подобных ферм. Есть различие по межопорным пролетам – висячие стропила опираются на крайние опоры, а наклонные имеют дополнительную опору на среднюю несущую стену.

Кровельная ферма ножницы

Оригинальная стропильная конструкция из металла, где нижняя плоскость состоит из двух сегментов (затяжек), имеющих уклон. Нижний пояс фермы не заполняет подкровельное пространство. В промышленных зданиях и многих дизайнерских проектах не предусматривается межэтажное перекрытие. Это дает ряд преимуществ в эстетическом плане. Но для выполнения основной функции противостояния растяжке стропил необходимо обеспечить угол наклона сборной затяжки не более 2/3 угла стропил.

Кровельная ферма односкатная

Используется для обустройства односкатной крыши или для зонообразной, где несколько скатов монтируются на разных уровнях. Желательное расположение нижней части с подветренной стороны. Как правило, угол наклона ниже, чем у многоскатных. При длине стропильной ноги более 4,5м необходимы подпоры (стойки, подкосы).

Балочная кровельная ферма с параллельными поясами

Используются на плоских или мало пологих односкатных кровлях, для обустройства мягкой кровли, для чердачных и межэтажных перекрытий или для их усиления. Решетка системы треугольников делает ферму неизменяемой при любой нагрузке. Подходит для перекрытия и больших пролетов, что делает ее наиболее востребованной в области промышленного строительства.

Треугольная рамная кровельная ферма с прямоугольным очертанием

Применяется как мансардная ферма при обустройстве двускатной треугольной крыши. В данном случае, часть стропильной системы является каркасом мансарды. Металлические балки межэтажного перекрытия могут служить затяжкой. Имеет массу конструктивных решений, основанных на использовании дополнительных подкосов и прогонов.

Чердачная кровельная ферма с прямыми стойками

Применяются в строительстве двускатной крыши для обустройства части подкровельного пространства в качестве жилого помещения, при необходимости создание дополнительной площади. Конструкция имеет две параллельные балки-стойки и горизонтальные схватки, которые формируют геометрию жилого помещения. Система подкосов выполнена за его пределами.

Кровельная ферма ножницы. Тип Т

Ножницеобразная ферма, средний сегмент нижней плоскости которой не имеет уклона и выполнен горизонтально. Центральная стойка под коньковым прогоном передает горизонтальное напряжение на нижний пояс фермы, сводя его к нулю. Дополнительные стойки позволяют увеличить ширину прогона, подкосы формируют все те же углы – основу надежной конструкции и распределяют оставшуюся нагрузку. Стропила имеют две крайние опоры.

Мансардная кровельная ферма с прямыми стойками

Конструкция с изломанными скатами для тех случаев, когда невозможно вписать мансардное помещение в простую треугольную крышу. При установке на однопролетный дом необходимо усиление схваток стояков нижнего и верхнего пояса (который служит межэтажным перекрытием). Если есть дополнительная опора из внутренней стены, это не обязательно. Жилое помещение здесь формируют параллельные схватки и стойки. Ферма без центральной опоры, и это дает простор для свободной планировки мансарды.

Мансардная ферма с высоким положением затяжки и не формирующая перекрытие

Изломанные скаты образуют два угла наклона – пологий и крутой, что идеально подходит для обустройства просторной мансарды. Отсутствует «глухая» зона. Конструктивная особенность фермы – нависающие стропила, за счет чего фермы опираются через угловые подкосы на продольные стены с закрепленным мауэрлатом. Сложная шпренгельная система в верхней части стоек и подкосов, формирующих треугольники, требует точного расчета распределения напряжения и нагрузки. Высокое положение затяжки, соединяющей стропильные ноги, обуславливает высокие требования к креплениям и к мощности самой затяжки, так как она снижает распирающее усилие металлических стропил.

Типы металлических ферм

1. Универсальные кровельные фермы для промышленных зданий: односкатные и двускатные. Пролеты для них унифицированы, они принимаются кратными 3 м, могут быть на 18, 24, 30 метров. Угол наклона раскосов составляет обычно 45-50°, общая форма обеспечивает жесткость конструкции, способность выдержать большие нагрузки.
2. Металлические кровельные фермы, имеющие дополнительные шпренгели, используются в беспрогонных конструкциях для крупнопанельных железобетонных плит с шириной в 1,5 м. Это дает возможность на 4-6% уменьшить вес фермы.
3. Треугольные кровельные фермы применяются для жилых домов, когда уклон кровли планируется достаточно крутым.

Применяемые сегодня фермы из металла могут быть самыми различными, что сильно отличает их от прочих. Они отличаются по форме поясов, пролетов, размерами, схемами изготовления. Так, статические фермы могут быть рамными, балочными, вантовыми, арочными. Балочные в этом случае отличаются более экономным расходом материалов, меньшим весом, чем остальные, они могут применяться для изготовления конструкций, нуждающихся в устойчивости к большим, постоянным нагрузкам. Арочные используются для созданий необычных привлекательных форм кровли, но при их сооружении расход строительных материалов несколько увеличен.

Кроме того, применяются комбинированные схемы, полигональные, сегментированные, треугольные, трапециевидные, с параллельными поясами. Все они отличаются большой прочностью, небольшим весом, устойчивостью. Высокое качество монтажа стропильной системы обеспечивается тем, что любой расчет для подобной конструкции осуществляется при помощи специальных программ.

В качестве материалов для изготовления металлических ферм применяются облегченный металлический оцинкованный профиль (так называемые ЛСТК, то есть легкие стальные тонкостенные конструкции), скрепляемые саморезами и специальными болтами, либо специальные стальные балки, для которых используются сварные соединения.

Монтаж кровельной фермы

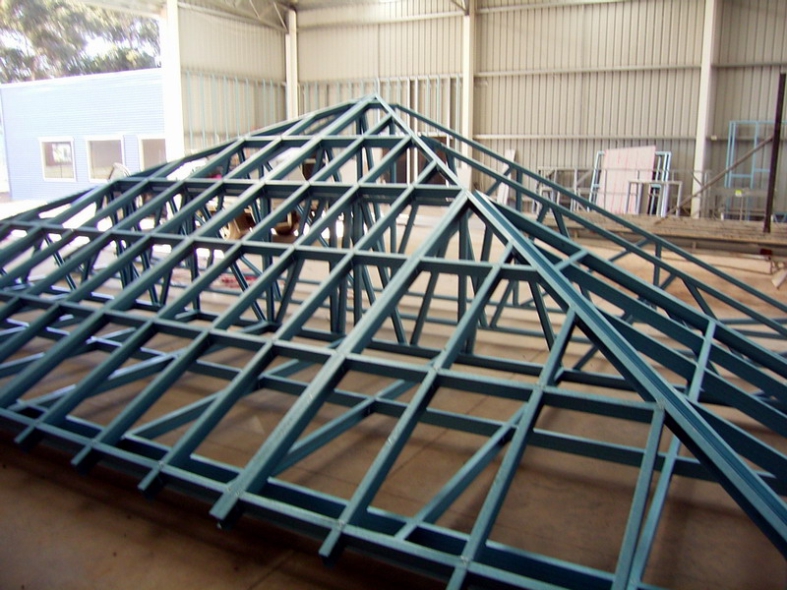

Перед монтажом кровельная ферма из ЛСТК собирается на земле и поднимается на требуемую высоту в готовом виде, затем конструкция закрепляется на каркасе здания.

Монтаж выполняется в несколько этапов:

1. Установка раскосов верхней балки на земле (геометрически совмещается с линиями прогонов). Соединения выполняются при помощи саморезов.
2. Фиксация наземным раскосом первой фермы в заданном положении.
3. Установка всех последующих ферм аналогичным способом.
4. Монтаж раскосов и перемычек на балках.
5. Закрепление линейных связей между балками и раскосами.

В основе перекрытия любой хозяйственной постройки, будь то жилой дом, ангар, промышленный цех или целый стадион, закладывают специальный каркас – ферму. Наибольшей популярностью в последнее время стали пользоваться фермы из профильной трубы. О том, какие бывают разновидности ферм из профильных труб, а также как сделать расчеты для изготовления той или иной конструкции, мы расскажем далее в материале.

Существует очень много разновидностей металлических ферм из профильной трубы, а в некоторых случаях они даже становятся основой для дымоходов. Но чтобы вся конструкция была прочной и надежной, нужно правильно выполнить чертеж, по которому будет изготавливаться каркас.

Разнообразие металлических ферм из трубы

Как правило, для изготовления ферм из профильной трубы применяют металлический профиль. Его форма бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По строению конструкции из профильной трубы делятся на два типа: структурные элементы каркаса могут фиксироваться в одной плоскости; ферма может быть сложена из нижнего и верхнего поясов.

Кроме того, классификация ферм из прямоугольных труб основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, а также характер расположения перекрытий.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из таких групп:

1. Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна равняться 1/5 доли длины изделия или быть несколько меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Предпочтительна такая разновидность фермы, если конструкция должна быть максимально облегченной. Если предполагаемая длина строения будет более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Главное здесь - сделать правильный расчет навеса , учесть все нюансы. На верхнем ярусе фиксируются куски профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, с количеством панелей, кратным двум. Обратите внимание на тот факт, что если ферма имеет очень большую длину – более 20 метров, понадобятся дополнительные опорные столбы, которые будут поддерживать стропильную систему и позволят перераспределить нагрузку по всей конструкции. Нередко для сооружения каркаса для перекрытий пользуются схемой фермы Полонсо. Она представляет собой треугольную конструкцию, соединение в которой имеет форму затяжки. При ее сооружении раскосы получаются не очень длинными, что существенно облегчает массу всей фермы. Благодаря этому качеству, фермы из профильной трубы Полонсо применяют довольно часто.
2. Уклон кровли на ферме достигает показателей в 15-22º. Данный тип сооружения предпочтителен для строений, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 части длины строения. Если же потребуется увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
3. Каркасы с общим уклоном не более 15º. Как правило, если речь идет о такой разновидности фермы, то ее изготавливают в форме трапеции. Исходя из назначения постройки, а также угла укладки кровли, высоту конструкции владелец определяет самостоятельно. Отталкиваться следует от показателей между 1/7 и 1/12 частью длины постройки. Каркас под кровлю в форме трапеции изготавливают с применением панелей из металла, длина которых должна быть в пределах 1,5-2,5 метра. Если чертеж фермы из профильной трубы не предусматривает устройство подвесного потолка, то вместо раскосов можно воспользоваться треугольной решеткой.

По форме фермы из стальных профильных труб можно разделить на:

• прямые;
• арочные;
• односкатные и двускатные.

Наиболее востребованным и часто применяемым типом ферм из стального профиля являются арочные. Их конструкция довольно прочна и эффективна, к тому же, такую ферму можно перекрыть листами поликарбоната. Однако чтобы добиться максимально равномерного распределения нагрузки на профиль арочной фермы, следует тщательно провести расчеты. Для сооружения ферм арочного типа могут применяться как одиночные профильные трубы, так и предварительно сваренные вместе.

Чертеж фермы из стального профиля

Составление чертежа и расчет фермы из профильной трубы производится с соблюдением такой методики:

1. В первую очередь следует заняться расчетами планируемой или фактической длины помещения, например, гаража, ангара, сарая или летнего навеса из профильной трубы . Полученные данные будут учитываться при просчетах высоты фермы из профиля. А вот длина стального каркаса может варьироваться в зависимости от угла наклона крыши.
2. Следующим шагом определяют, какой формы профиль будет использован. Выбор в значительной степени зависит от функционального назначения ангара, угла уклона крыши, а также типа кровельного материала.
3. После проведения всех замеров предстоит выяснить, возможно ли будет транспортировать ферму на место монтажа, если ее сборку производить на стройплощадке.
4. Придется позаботиться и об оснащении механизма для строительного подъема кровли, если по длине объект достигает величин в пределах 12-36 метров.
5. Далее производятся расчеты параметров панелей, исходя из уровня предполагаемых нагрузок, которым постройка будет подвергаться перманентно или периодически. Для фермы из треугольного профиля наклон будет составлять 45º.
6. На конечном этапе закладывают шаг между узлами и изготавливают чертеж будущей фермы из профильной трубы, исходя из полученных данных.

Отметим, что для получения максимально правильных расчетов при подготовке чертежей для арочной фермы, лучше воспользоваться инженерным калькулятором. К тому же, в помощь проектировщикам сейчас разработаны специальные компьютерные программы и алгоритмы, так что нет необходимости считать вручную.

Как рассчитать арочную профильную ферму

Для того чтобы разобрать методологию расчета арочной фермы из профильной трубы, приведем пример с конкретными цифрами.

Отдельные участки фермы будут размещены на расстоянии в 105 см, причем максимальная нагрузка приходится на узловые точки. При этом высота арки не будет больше 3 метров. Более того, желательно выполнить арку с высотой в 1,5 м, что сделает ее более прочной, безопасной и достаточно привлекательной внешне. Длина фермы (L) будет равна 6 метрам, а стрела нижнего пояса (f) составляет 1,3 метра. В нижнем ярусе радиус окружности (r) будет равен 4,1 метрам, а угол между радиусами равняется α=105.9776º.

Для расчета длины профиля для нижнего яруса, воспользуемся формулой:

mн=π×Rα/180, где

mн – длина профиля для нижнего яруса;

R – радиус окружности;

π – постоянная величина.

Таким образом, получим следующий расчет:

mн=3,14×4,1×106/180 = 7,58 метров.

При этом в нижнем поясе шаг между угловыми точками составит 55,1 см, а вот для крайних отрезков по обеим сторонам в поясе шаг нужно определить самостоятельно. Можно воспользоваться округленным значением в 55 см, однако, в любом случае нежелательно увеличивать длину шага.

Если ферма из профиля требуется для сооружения небольших размеров, то можно ограничиться количеством пролетов в 8-16 штук. Если взять меньшее число пролетов, то панели по длине будут достигать 95,1 см с шагом между поясами в пределах 87-90 см. При наибольшем же числе отрезков шаг будет равен 40-45 см.

Нормативы расчета профиля для фермы

Для правильного выбора профиля, особенно, если он будет использоваться в крупных конструкциях, следует отталкиваться от показателей СНиП:

• 07-85 – сведения о характере зависимости между весом конструкционных элементов сооружения и воздействием снежных нагрузок;
• П-23-81 – последовательность проведения работ со стальными профильными трубами.

Для наглядности, рассмотрим реальный пример расчетов для односкатной фермы из профильной трубы. Строиться будет навес с размерами 4,7×9 метров. В передней части он должен опираться на опорные столбы, а задняя часть будет закреплена на жилом доме. Расположена постройка будет в Краснодарском крае, где уровень снеговой нагрузки в зимнее время составляет 84 кг/м 2 . Общий уклон конструкции составит всего 8 градусов.

Каждая из стоек будет иметь высоту в 2,2 метра, и весить порядка 150 кг. При этом нагрузка на них будет достигать 1100 кг. В таком случае неприемлемы ни круглые, ни овальные профильные трубы. Воспользоваться нужно квадратными 45 мм профилированными изделиями с толщиной стенки в 4 мм.

Как вариант, конструкцию фермы можно слегка видоизменить, добавив к ней 2 параллельно идущих пояса с косой решеткой между ними, в таком случае можно обойтись профилями со стенкой 3 мм и сечением 25 мм. Высота фермы в 40 см предполагает использование профилированных труб сечением 35 мм и стенками в 4 мм.

Соотношение сечения профиля и толщины стенок в зависимости от нагрузки можно найти в ГОСТ 30245.

Чтобы профили в арочной ферме были защищены от воздействия окружающей среды и были надежны, они должны быть изготовлены из качественного материала, предпочтительно, из легированной стали с достаточным включением углерода.

При разработке проекта металлической фермы стоит обращать внимание на ряд нюансов:

• чтобы облегчить общий вес металлической фермы, можно при строительстве ангара установить вспомогательные решетки – вариант приемлем, если наклон крыши достаточно мал;
• ломаная форма нижнего пояса поможет существенно сократить массу конструкции со средним углом уклона;
• прочность кровли можно обеспечить, если размещать фермы с шагом не более 175 см.

Сборка и сварка ферм из профилированных металлических труб должна производиться с соблюдением таких норм:

1. Для прочного соединения всех конструкционных деталей сооружения применяют спаренные уголки и прихватки.
2. В нижнем поясе для сварки элементов используются равносторонние уголки.
3. Для верхнего пояса фермы при сварке используют двутавровые уголки. Фиксируются встык они по наименьшим сторонам, имеющим различную длину.
4. Чтобы нагрузка была равномерно распределена по всей конструкции, используют парные швеллеры и пластины-накладки. Как правило, таким приемом пользуются, когда нужно сделать навес длиннее.
5. Все сварные швы по завершении работ нужно тщательно перепроверить. После этого можно произвести зачистку.
6. Если нужно, то в конце производится окрашивание фермы антикоррозийным составом. Если же профиль из легированной стали, то в покраске он не нуждается.

Таким образом, для многочисленных построек хозяйственного или промышленного применения очень часто изготавливают фермы из профилированных труб. Ввиду значительной сложности и трудоемкости процесса расчетов, проектирование и создание чертежа лучше доверить профессионалам.
