Схемы возбуждения синхронных генераторов

Для нормальной работы обмотки ротора синхронных генераторов должны получать питание от возбудителей. Изменяя величину тока возбуждения регулируют напряжение синхронного генератора и реактивную мощность, отдаваемую им в сеть.

Характеристики системы возбуждения определяются сочетанием свойств источника питания обмотки возбуждения и устройств автоматического регулирования. Системы возбуждения должны обеспечивать:

1) надежное питание обмотки ротора синхронной машины во всех режимах, в том числе и при авариях;

2) устойчивое регулирование тока возбуждения при изменении нагрузки в пределах номинальной;

3) достаточное быстродействие;

4) форсировку возбуждения;

5) быстрое гашение магнитного поля возбуждения при оперативном отключении генераторов от сети (применяются автоматы гашения поля – АГП).

Основным способом возбуждения синхронных машин является электромагнитное возбуждение, сущность которого состоит в том, что на полюсах ротора располагают обмотку возбуждения. При про­хождении по этой обмотке постоянного тока возни­кает магнитодвижущая сила (МДС) возбуждения, которая наводит в магнит­ной системе машины магнитное поле.

В соответствии с ГОСТ 533-76, ГОСТ 5616-81 и ГОСТ 609-75 турбо- и гидрогенераторы, а также синхронные компенсаторы могут иметь только обладающую наибольшей надежностью прямую систему возбуждения или систему самовозбуждения.

Предельная мощность электромашинных возбудителей при частоте вращения 3000 об/мин составляет примерно 600 кВт. Поэтому электромашинные системы возбуждения не могут применяться в турбогенераторах мощностью 200 МВт и выше, у которых мощность возбуждения превышает 1000 кВт.

По мере освоения производства и повышения надежности полупроводниковых выпрямителей все большее распространение получают вентильные системы возбуждения с диодами или тиристорами.

До последнего времени для питания обмотки возбуждения применялись специальные генераторы постоянного тока независимого возбуждения, называемые возбудителями В (рисунок 5.6, а), обмотка возбуждения которого (ОВ) получала пита­ние постоянного тока от другого генератора (параллельного возбуждения), называемого подвозбудителем (ПВ). Ротор синхронной машины и якоря возбудителя и подвозбудителя располагаются на общем валу и вращаются одновременно. При этом ток в обмотку возбуждения синхронной машины поступает через контактные кольца и щетки. Для регулирования тока возбуждения применяют регу­лировочные реостаты, включаемые в цепи возбуж­дения возбудителя (r 1) и подвозбудителя (r 2).

Рисунок 5.6 – Контактная (а) и бесконтактная (б) системы

электромагнитно­го возбуждения синхронных генераторов

В синхронных генераторах большой мощности – турбогене­раторах – иногда в качестве возбудителя применяют генераторы переменного тока индукторного типа. На выходе такого генератора включают полупроводниковый выпрямитель. Регулировка тока возбуждения синхронного генератора в этом случае осуществляется изменением возбуждения индуктор­ного генератора.

Получила применение в синхронных генераторах бескон­тактная система электромагнитного возбуждения, при которой синхронный генератор не имеет контактных колец на роторе.

В качестве возбудителя и в этом случае применяют генератор переменного тока (рисунок 5.6, б),у которого обмотка 2,в которой наводится ЭДС (обмотка якоря), расположена на роторе, а обмот­ка возбуждения 1 расположена на статоре. В результате обмотка якоря возбудителя и обмотка возбуждения синхронной машины оказываются вращающимися, и их электрическое соединение осу­ществляется непосредственно, без контактных колец и щеток. Но так как возбудитель является генератором переменного тока, а об­мотку возбуждения необходимо питать постоянным током, то на выходе обмотки якоря возбудителя включают полупроводниковый преобразователь 3, закрепленный на валу синхронной машины и вращающийся вместе с обмоткой возбуждения синхронной маши­ны и обмоткой якоря возбудителя. Питание постоянным током обмотки возбуждения 1 возбудителя осуществляется от подвозбудителя (ПВ) - генератора постоянного тока.

Отсутствие скользящих контактов в цепи возбуждения син­хронной машины позволяет повысить ее эксплуатационную на­дежность и увеличить КПД.

В синхронных генераторах, в том числе гидрогенераторах, получил распространение принцип самовозбуждения (рисунок 5.7, а), когда энергия переменного тока, необходимая для возбуждения, отбирается от обмотки статора синхронного генератора и через понижающий трансформатор и выпрямительный полупро­водниковый преобразователь (ПП) преобразуется в энергию по­стоянного тока. Принцип самовозбуждения основан на том, что первоначальное возбуждение генератора происходит за счет остаточного магнетизма магнитопровода машины.

Рисунок 5.7 – Принцип самовозбуждения синхронных генера­торов

На рисунок 5.7, б представлена структурная схема автоматиче­ской системы самовозбуждения синхронного генератора (СГ) с выпрямительным трансформатором (ВТ) и тиристорным преобра­зователем (ТП), через которые электроэнергия переменного тока из цепи статора СГ после преобразования в постоянный ток пода­ется в обмотку возбуждения. Управление тиристорным преобразо­вателем осуществляется посредством автоматического регулятора возбуждения АРВ, на вход которого поступают сигналы напряже­ния на выходе СГ (через трансформатор напряжения ТН) и тока нагрузки СГ (от трансформатора тока ТТ). Схема содержит блок защиты БЗ, обеспечивающий защиту обмотки возбуждения и тиристорного преобразователя ТП от перенапряжений и токовой пе­регрузки.

В синхронных генераторах средней и большой мощности про­цесс регулирования тока возбуждения автоматизируют.

Страница 5 из 7

СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ МАШИН

Большинство синхронных машин имеет электромагнит-ное возбуждение. Источниками постоянного тока для обмо-ток возбуждения являются специальные системы возбуж-дения, к которым предъявляется ряд важных требований:

1) надежное и устойчивое регулирование тока возбуж-дения в любых режимах работы машины;

2) достаточное быстродействие, для чего применяется форсировка возбуждения, т. е. быстрое увеличение напря-жения возбуждения до предельного значения, называемого потолочным. Форсировка возбуждения применяется для поддержания устойчивой работы машины во время аварий и в процессе ликвидации их последствий. Потолочное напряжение возбуждения выбирают не менее 1,8-2 номи-нального напряжения возбуждения. Скорость нарастания напряжения при форсировке возбуждения должна быть не менее 1,5-2 номинальных напряжений на контактных кольцах ротора в секунду;

3) быстрое гашение магнитного поля, т. е. уменьшение тока возбуждения машины до нуля без значительного по-вышения напряжения на ее обхмотках. Необходимость в гашении поля возникает при отключении генератора или по-вреждении в нем.

Для возбуждения синхронных машин применяется не-сколько систем. Простейшей из них является электрома-шинная система возбуждения с возбудителем постоянного тока (рис. 15). В этой системе в качестве источника ис-пользуют специальный генератор постоянного тока GE , на-зываемый возбудителем; он приводится во вращение от ва-ла синхронного генератора, а его мощность составляет 1- 3 % мощности синхронного генератора. Ток возбуждения синхронной машины I в относительно велик и составляет не-сколько сотен и даже тысяч ампер. Поэтому его регулиру-ют с помощью реостатов, установленных в цепи возбуждения возбудителя. Возбуждение возбудителя осуществляют по схеме самовозбуждения (рис. 15) или независимого возбуждения от специального генератора постоянного тока GEA , называемого подвозбудителем (рис. 16). Подвозбудитель работает с самовозбуждением, и сопротивление резистора R ш2 при работе генератора не изменяется.

Для гашения магнитного поля применяют автомат га-шения поля (АГП), который состоит из контакторов К 1 и К 2 и гасительного резистора R p . Гашение поля проводит-ся в следующем порядке. При включенном контакторе К 1 включается контактор К 2 , замыкающий обмотку возбуж-дения на гасительный резистор, имеющий сопротивления r p ≈5 r в, где r в - сопротивление обмотки возбуждения. За-тем происходит размыкание контактора К 1 и ток в цепи об-мотки возбуждения генератора уменьшается (рис. 17).

Ток возбуждения можно было бы снизить до нуля от-ключением только одного контактора К 1 без включения га-сительного резистора. Ток возбуждения в этом случае исчез бы практически мгновенно. Но мгновенный разрыв цепи возбуждения недопустим, так как из-за большой ин-дуктивности обмотки возбуждения L в в ней индуктирова-лась бы большая ЭДС самоиндукции е= - L в ∙ di в / dt , превы-шающая в несколько раз номинальное напряжение, в результате чего возможен пробой изоляции этой обмотки. Кроме того, в контакторе К 1 при его отключении выделя-лась бы значительная энергия, запасенная в магнитном по-ле обмотки возбуждения, что могло бы вызвать разрушение контактора.

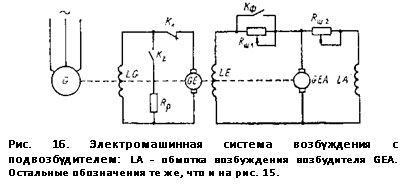

Форсировка возбуждения при использовании схем на рис. 15 и 16 осуществляется шунтированием резисто-ра R ш1 включенного в цепь возбуждения возбудителя.

В последнее время вместо электромашинных систем по-лучают все большее применение вентильные системы воз-буждения с диодами и тиристорами. Эти системы возбуж-дения могут быть построены на большие мощности и явля-ются более надежными, чем электромашинные.

Различают три разновидности вентильных систем воз-буждения: систему с самовозбуждением, независимую си-стему возбуждения и бесщеточную систему возбуждения.

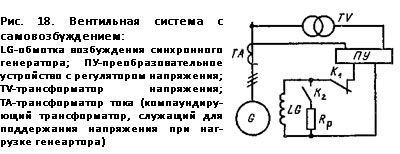

В вентильной системе с самовозбуждением (рис. 18) для возбуждения синхронной машины используется энер-гия, отбираемая от обмотки якоря основного генератора G , которая затем преобразуется статическим преобразователем ПУ в энергию постоянного тока. Эта энергия поступает в обмотку возбуждения. Начальное возбуждение генерато-ра происходит за счет остаточного намагничивания его по-люсов.

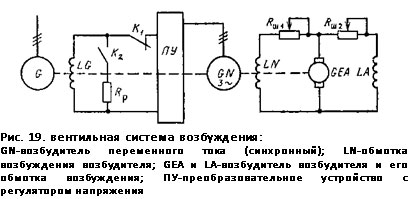

В вентильной независимой системе возбуждения (рис. 19) энергия для возбуждения получается от специально го возбудителя GN , выполненного в виде трехфазного синхронного генератора. Ротор его укреплен на валу главного генератора. Переменное напряжение возбудителя выпрям-ляется и подводится к обмотке возбуждения.

Разновидностью вентильной независимой системы воз-буждения является бесщеточная система возбуждения. В этом случае на валу основной синхронной машины раз-мещается якорь возбудителя переменного тока с трехфаз-ной обмоткой. Переменное напряжение этой обмотки с по-мощью выпрямительного моста, закрепленного на валу машины, преобразуется в постоянное напряжение и непо-средственно (без колец) подается на обмотку возбуждения основного генератора. Обмотка возбуждения возбудителя располагается на статоре и получает питание от независи-мого источника.

Магнитное поле ротора, необходимое для создания электродвижущей силы обмотки статора любого генератора, создается постоянным током, протекающим по обмотке возбуждения (ОВ) (см. рис. 3.1). Для питания ОВ предназначена система возбуждения, в значительной степени определяющая надежность работы синхронных генераторов. В связи с этим к системе возбуждения предъявляются следующие основные требования:

• 1) надежное питание постоянным током ОВ в любых режимах, в том числе при авариях в энергосистемах;
• 2) устойчивое регулирование тока возбуждения при изменении нагрузки генератора;
• 3) необходимое быстродействие;
• 4) форсировка возбуждения, т.е. обеспечение быстрого нарастания тока возбуждения, примерно до двукратного значения;
• 5) быстрое гашение магнитного поля возбуждения при оперативных отключениях генератора от сети.

В зависимости от источника энергии, используемого для питания ОВ системы возбуждения разделяются на группы:

• 1) электромашинное возбуждение с использованием генератора постоянного тока;
• 2) электромашинное возбуждение с использованием генератора переменного тока с преобразованием этого тока в постоянный;
• 3) самовозбуждение путем преобразования части электрической энергии переменного тока генератора в энергию постоянного тока возбуждения.

Электромашинные системы возбуждения, где источником энергии является генератор постоянного тока, т.е. возбудитель, использовались в течение длительного времени для большинства генераторов. Обычно они находились на одном валу с генератором и приводились во вращение той же турбиной, что и сам генератор. Такая система называется прямой. В случае, если возбудитель приводится во вращение отдельным двигателем, то систему принято называть косвенной. В отечественном генераторостроении применяют, как правило, прямую систему возбуждения, имеющую меньшую стоимость и большую надежность.

Увеличение мощностей турбо- и гидрогенераторов, а следовательно, необходимых мощностей возбудителей инициировало необходимость замены генераторов постоянного тока электромашинными системами возбуждения с применением генераторов переменного тока, не имеющих никаких ограничений по мощности. Для преобразования переменного тока в постоянный ранее использовались ртутные выпрямители, которые в дальнейшем уступили место управляемым и неуправляемым полупроводниковым преобразователям на основе диодов, тиристоров, транзисторов. Полупроводниковые преобразователи обладают большей надежностью, а в целом система с генераторами переменного тока большим быстродействием, позволяющим осуществить высокий уровень возбуждения (до четырехкратного номинального напряжения возбуждения при постоянной времени системы возбуждения менее двух сотых секунды). Широкое внедрение систем возбуждения с управляемыми преобразователями было осуществлено впервые в мире в нашей стране. В дальнейшем переход на такие системы был осуществлен и за рубежом.

Мощность генераторов для системы возбуждения составляет 0,5—2 % полной мощности главного генератора. Например, для турбогенератора 320 МВт она достигает 2 МВт, для 800 МВт — 6 МВт и т.д., токи возбуждения — тысяч ампер (для мощных турбогенераторов 5—8 тыс. А). Это обстоятельство создает большие трудности при организации токоподвода к обмотке возбуждения с помощью скользящего контакта между контактными кольцами ротора и щетками. Поэтому для ряда генераторов была успешно применена бесщеточная система возбуждения, где постоянный ток подается непосредственно с вращающегося ротора возбудителя на обмотку возбуждения главного генератора. Переменное напряжение обмотки возбуждения преобразуется в постоянное выпрямительным мостом, установленным на роторе. Силовые роторные вентили должны обладать повышенной механической прочностью и вибростойкостью.

Преимуществом систем самовозбуждения является то, что они не имеют электромашинного возбудителя — генератора. Для питания обмотки ротора главного генератора используется часть энергии статора главного генератора. В результате надежность системы повышается, стоимость ее уменьшается, сокращается длина генератора. Начальное возбуждение генератора осуществляется за счет остаточного намагничивания машины или током от постороннего источника.

В состав системы возбуждения входит автоматический регулятор возбуждения (АРВ). Он осуществляет поддержание заданного уровня напряжения и устойчивость работы генератора при колебаниях напряжения в электроэнергетической системе при изменении значения и характера нагрузок, отключении электростанции, линии электропередачи, коротких замыканиях. Основные требования, предъявляемые к АРВ, — это быстродействие, устойчивость регулирования, обеспечение форсировки возбуждения при резких снижениях напряжения в сети, что чревато потерей статической и динамической устойчивости генераторов.

Ввод в эксплуатацию дальних электропередач, объединение отдельных энергосистем в единую сеть, рост мощностей генераторов потребовали существенного повышения их динамической и статической устойчивости. Были созданы АРВ сильного действия (АРВ СД), реагирующие не только на отклонение параметров режима генератора (напряжение, ток, частота), но и на скорость их изменения.

При возникновении аварийных режимов, коротких замыканий в генераторе, шинопроводе или трансформаторе, после внезапного отключения генератора необходимо быстро уменьшить магнитное поле обмотки возбуждения генератора. Эта операция носит название гашение поля и осуществляется специальным автоматом гашения поля (АГП). К устройству АГП предъявляются два основных, иногда противоречащих друг другу, требования: время гашения поля должно быть возможно меньшим, а возникающее при гашении индуктированное перенапряжение в обмотке ротора не должно превосходить допустимых значений.

У турбогенераторов возбуждение является неотъемлемой частью, и от надёжности его работы в большой степени зависит надежная и устойчивая работа всего турбогенератора.

Обмотка возбуждения укладывается в пазы ротора генератора, и к ней с помощью контактных колец и щёток, исключением является бесщёточная система возбуждения, подводится постоянный ток от источника. В качестве источника энергии может применяться генератор постоянного или переменного тока, который принято называть возбудителем, а систему возбуждения электромашинной. В безмашинной системе возбуждения источником энергии является сам генератор, поэтому её называют системой самовозбуждения.

Основные системы возбуждения должны:

Обеспечивать надежное питание обмотки ротора в нормальных и аварийных режимах;

Допускать регулирование напряжения возбуждения в достаточных пределах;

Обеспечивать быстродействующее регулирование возбуждения с высокими кратностями форсирования в аварийных режимах;

Осуществлять быстрое развозбуждение и в случае необходимости производить гашение поля в аварийных режимах.

Важнейшими характеристиками систем возбуждения являются: быстродействие, определяемое скоростью нарастания напряжения на обмотке ротора при форсировке V =0,632∙(U f пот -U f ном )/U f ном ∙t 1 , и отношение потолочного напряжения к номинальному напряжению возбуждения U f пот /U f ном =К ф - так называемая кратность форсировки.

Согласно ГОСТ турбогенераторы должны иметь К ф ≥2, а скорость нарастания возбуждения - не менее 2 с -1 . Кратность форсировки для гидрогенераторов должна быть не менее 1,8 для коллекторных возбудителей, соединенных с валом генератора, и не менее 2 для других систем возбуждения. Скорость нарастания напряжения возбуждения должна быть не менее 1,3 с -1 для гидрогенераторов мощностью до 4 MBА включительно и не менее 1,5 с -1 для гидрогенераторов больших мощностей.

Для мощных гидрогенераторов, работающих на дальние элек­тропередачи, к системам возбуждения предъявляются более высокие требования: К ф =3-4, скорость нарастания возбуждения до 10∙U f H 0 M в секунду.

Обмотка ротора и системы возбуждения генераторов с косвенным охлаждением должны выдерживать двукратный по отношению к номинальному ток в течение 50 с. Для генераторов с непосредственным охлаждением обмоток ротора это время сокращается до 20 с, для генераторов мощностью 800-1000 МВт принято время 15 с, 1200 МВт - 10 с (ГОСТ 533-85Е).

Мощность источника возбуждения составляет обычно 0,5 - 2% мощности турбогенератора, а напряжение возбуждения 115-575 В.

Чем больше мощность турбогенератора, тем выше напряжение и тем меньше относительная мощность возбудителя.

Системы возбуждения можно разделить на два типа: независимое (прямое) возбуждение и зависимое (косвенное) возбуждение (самовозбуждение).

К первому типу относятся все электромашинные возбудители постоянного и переменного тока, сопряжённые с валом турбогенератора (рис. 4.1).

Ко второму типу относятся системы возбуждения, получающие питание непосредственно от выводов генератора через специальные понижающие трансформаторы (рис. 4.2, а ) и отдельно установленные электромашинные возбудители, вращаемые двигателями переменного тока, питающимися от шин собственных нужд станции (рис. 4.2, б ).

Электромашинные возбудители постоянного тока (рис. 4.1, а ) ранее применялись на турбогенераторах малой мощности. В настоящее время такая система возбуждения практически не применяется, так как является маломощной и при скорости вращения 3000 об/мин данную систему возбуждения трудно выполнить из-за тяжелых условий работы коллектора и щеточного аппарата (ухудшение условий коммутации).

На действующих турбогенераторах применяют:

Высокочастотную систему возбуждения;

Бесщёточную систему возбуждения;

Статическую тиристорную независимую систему возбуждения;

Статическую тиристорную систему самовозбуждения.

В перечисленных системах возбуждения возбудителем является генератор переменного тока различного исполнения, не имеющий ограничения по мощности. Для преобразования переменного тока в постоянный применяются неуправляемые и управляемые полупроводниковые выпрямители-вентили.

Принцип работы высокочастотного возбуждения (рис. 4.1, б ) заключается в том, что на одном валу с генератором вращается высокочастотный генератор трёхфазного тока 500 Гц, который через полупроводниковые выпрямители В подаёт выпрямленный ток на кольца ротора турбогенератора. При такой системе возбуждения исключается влияние изменения режимов работы внешней сети на возбуждение генератора, что повышает его устойчивость при коротких замыканиях в энергосистеме.

Рис. 4.1. Принципиальные схемы независимой системы возбуждения генераторов:

а - электромашинная с генератором постоянного тока; б - высокочастотная;

СГ - синхронный генератор; ВГ - возбудитель постоянного тока;

ВЧГ - высокочастотный генератор; ПВ - подвозбудитель; В - выпрямитель

Рис. 4.2. Принципиальные схемы зависимой системы возбуждения генераторов;

ВТ - вспомогательный трансформатор; АД - асинхронный двигатель

На современных турбогенераторах высокочастотную систему возбуждения не применяют, как устаревшую. Для мощных турбогенераторов токи возбуждения составляют 5-8 кА. Это создает большие трудности подвода постоянного тока к обмотке возбуждения генератора с помощью скользящих контактов - колец и щёток. Поэтому в настоящее время для ряда генераторов применяется бесщёточная система возбуждения, в которой выпрямительное устройство располагается на роторе, а питается от обратимой машины через воздушный зазор. Поэтому электрическая связь между выпрямителем и обмоткой возбуждения выполняется жестким токопроводом без применения контактных колец и щёток.

В независимой статической системе и системе самовозбуждения применяются управляемые полупроводниковые кремниевые выпрямители - тиристоры. Это позволило увеличить быстродействие данных систем возбуждения по сравнению с системой, например, высокочастотной, где применяются неуправляемые выпрямители. Так как в данных системах возбуждения применяется группа статических управляемых выпрямителей, то для подвода постоянного тока к обмотке возбуждения генератора также применяются скользящие контакты, что является недостатком. Тиристорные системы возбуждения нашли применение для турбогенераторов мощностью 160-500 МВт. На рис. 4.2, а приведена принципиальная схема статического тиристорного самовозбуждения.

На случай повреждения системы возбуждения предусматривается установка резервных возбудителей: по одному на каждые четыре генератора.

В качестве резервного возбудителя устанавливают генераторы постоянного тока, приводимые во вращение асинхронными двигателями, подключёнными к шинам собственных нужд станции (рис. 4.2, б ). Чтобы при посадке напряжения, например при КЗ, резервный возбудитель не затормозился, на его валу устанавливают маховик.

Системы возбуждения генераторов можно разделить на группы:

1) независимое возбуждение, т.е. электромашинные возбудители постоянного и переменного тока сопряженные с валом генератора;

2) самовозбуждение (зависимое возбуждение), т.е. системы возбуждения, получающие питание непосредственно с выводов генератора через специальные понижающие трансформаторы.

Независимое возбуждение генераторов (основное достоинство — возбуждение СГ не зависит от режима электрической сети и поэтому является наиболее надежным) наиболее распространено.

Недостатки: сравнительно невысокая скорость нарастания возбуждения (определяется в основном недостатком возбудителя); снижение надежности работы генератора постоянного тока из-за вибрации и тяжелых условий работы щеток коллектора (для турбогенераторов, имеющих большую частоту вращения).

Системы самовозбуждения, в общем, менее надежны чем системы независимого возбуждения, поскольку в них …
работа возбудителя зависит от режима сети переменного тока.

Схема независимого электромашинного возбуждения (слева), схема зависимого электромашинного возбуждения, т. е, самовозбуждения (справа).

На схеме; ОВВ(Г) — обмотка возбуждения возбудителя (генератора); ШР — шунтовой реостат; В — возбудитель; АД-асинхронный.двигатель; М — маховик; СГ — синхронный генератор; СН- шины собственных нужд.

Перспективной, особенно для турбогенераторов большой мощности, .является система бесщеточного возбуждения, в которой нет подвижных контактных соединений.

Для создания основного магнитного потока генератора делается обмотка возбуждения с постоянным током. При изменении тока возбуждения изменяется напряжение генератора и отдаваемая с сеть реактивная мощность. Параметры системы возбуждения: сброс нарастания напряжения и кратность форсировки. Системы возбуждения бывают независимого возбуждения и самовозбуждения.

Система независимого электромашинного возбуждения . Регулирование напряжения возбудителя и следовательно тока возбуждения основного генератора осуществляется путем изменения тока в обмотке возбуждения возбудителя. Достоинства: не зависит от режима сети. Недостаток: при больших скоростях вращения влияние коммутации, большая реактивная ЭДС приводит к пробою изоляции коллекторных пластин и выходу коллектора из строя. Высокочастотная система возбуждения . Состоит из возбудителя, представляющего собой высокочастотный генератор, с тремя обмотками возбуждения, частота 500 Гц. Первая обмотка возбуждения соединена последовательно с обмоткой возбуждения основного генератора. Две другие получают питание от подвозбудителя- генератора с частотой 400 Гц (многополюсный), с постоянными магнитами и обмотками, соединенными в разомкнутый треугольник. Возбудитель и подвозбудитель на одном валу с генератором. Ток в двух других обмотках подвозбудителя регулируется блоками АРВ (поддержание напряжение в нормальном режиме), УБФ (устройство бесконтактной форсировки), подключенными к трансформатору тока и напряжения на выводах генератора. Кратность форсировки 2, скорость нарастания напряжения на менее 2 1/с.

Тиристорная система возбуждения . Возбудитель- трехфазная машина с обмотками, соединенными в звезду. Обмотка его возбуждения питается от выпрямительного трансформатора, через выпрямитель. Обмотка возбуждения основного генератора подключена через 2 группы тиристорных выпрямителей: рабочая VS1, и форсировочная VS. При форсировке рабочие тиристоры закрыты более высоким напряжением на VS2.

Бесщеточная система . Проводники, соединяющие обмотку возбуждения с возбудителем проводниками на валу через вращающийся выпрямитель. Исключает необходимость применения щеток и контактных колец.

Система электромашинного самовозбуждения. Возбудитель вращается двигателем, подключенным к трансформатору собственных нужд блока.

Тиристорная система самовозбуждения . Обмотка генератора подключена к тиристорным выпрямителям, получающим питание от ТСН блока. Состоят из управляемых, регулирующих напряжение в нормальном режиме, и неуправляемых, при форсировке.
