Стойка опоры вибрированная СВ 95-3с-IV

В энергетическом строительстве без стойки не обойтись, это основа опор анкерных, угловых, промежуточных, то есть всего того, что позволяет протянуть провода от электростанции непосредственно к потребителю. Сегодня вибрированные стойки длиной 10 и 9 метров пользуются повышенным спросом в качестве опоры систем ВЛ 0.4 кв.

Популярные железобетонные стержни прямоугольного сечения, предназначенные для опор линий электропередач одноцепных, двухцепных, переходных, а также иных типов в опорах ВЛИ 0.38 С СИП-2 (с самонесущими изолированными проводами) . Опоры формируются на базе стоек высотой 9.5 метров с рачетным игрибающим моментом 20 или 30 кН (первые для одноцепных, вторые для духцепных опор). Переоходные опоры запроектированы на базе стоек с расчетным изгибающим моментом от 30 до 50 кН. Стойки вибрированные изготавливаются в металлоформах, они обладают высокой выносливостью, климатической стойкостью и широко популярны по всей России и СНГ. Купить вибрированные стойки вы можете через сервис "Комплекс-С", для этого на нашем сайте представлен широкий выбор моделей и типовых серий. Характеристики и цена на стойки СВ всегда актуальны на в "Справочнике ЖБИ". Сегодня стойками и опорами занимаются многие специализированные предприятия, которые располагают импортным оборудованием и богатым запасом технологий. Поэтому мы рады предложить железобетонные столбы, опоры, стойки круглые и квадратные для ваших нужд.

Особенности стоек вибрированных

Серия Шифр 26.0085 определяет особый тип опор под самонесущие изолированные пропода, также их называют ВЛИ 0.38 С СИП-2. Наиболее популярны в России стойки СВ 110, СВ 105 и СВ 95, у нас вы найдете огромный выбор моделей и быструю доставку на объект. В армирование стойки также входят заземляющие элементы, полосы стальные, спирали, петли. Производятся стойки СВ из бетона особо подготовленного к сложным режимам эксплуатации - прочность на сжатие не менее В-30, высокая климатическая стойкость, стойкость к электрокоррозии.

Стойка опоры линий электропередач - наиболее распространенное изделие, которое легко купить в Екатеринбурге, Тюмени, Новосибирске, Казани, Ростове-на-Дону, Москве, Сыктывкаре, Ставрополе. У нас вы можете быстро оформить заказ на доставку вибрированных столбов ЛЭП СВ в любую точку РФ и ближнего зарубежья. Стоимость столбов и стоек опор ЛЭП нормируется на базе расходов бетона, стали, уровня защиты и упрочнения арматуры.

Нормы производства стоек и требования к качеству изделия закрепил ГОСТ 23613-79. Стойки предназначены для равномерного распределенья массы натянутых проводов, в сети линии они могут располагаться на расстоянии от 100 до 250 метров друг от друга. Совместно со стойками в зависимости от различных условий эксплуатации применяются анкера цилиндрические АЦ-1 и плиты опорно-анкерные П . Анкерные плиты-подпятники используются для опоры стоек в условиях слабых грунтов и повышенной нагрузки на опоры. Данные стойки длиной 9.5 метров могут использоваться как опоры уличного освещения. Виброопоры в обязательном порядке сертифицируются и испытываются, так как это изделия сверх длительной эксплуатации, надежность которых должна быть гарантирована.

• Альбом 1. Опоры с креплением кронштейнов при помощи нержавеющей стальной ленты
• Альбом 2. Опоры с креплением кронштейнов и траверс при помощи болтов и хомутов

В разделе "ГОСТы и СНиПы" вы можете скачать нормативные документы на стойки СВ. В каталоге представлены все варианты стоечных изделий высотой 9500 мм.

Производство энергетических стоек осуществляется только из тяжелого бетона, подготовленного с учетом особых характеристик эксплуатации. Длительный период эксплуатации предполагает плотную структуру материала. Среди достоинств «энергетического» бетона можно выделить низкую проницаемость (W6-W8), высокую морозостойкость F200, устойчивость к агрессивным грунтовым средам и растрескиванию. Бетонная стойка успешно проходит испытания на прочность, жесткость, устойчивость к появлению трещин. Рабочие чертежи и расчетные схемы на стойки ВЛ по ГОСТ 23613-79 закрепила Серия Шифр 26.0085 . Армирование стоек выполняется предварительно напряженными арматурными стержнями, сваренными в пространственные каркасы.Высокий класс стали придает стойке огромный запас надежности – Ат-I, Ат-V, Ат-VI. Вес стойки СВ 95.3с-IV составляет 750 кг. Поэтому доставить вибрированные опоры лучше доверить професссионалам. Опытные водители "Комплекс-С" быстро обеспечат доставку стоек СВ 95, СВ 110 и других на объект или склад.

Стойки вибрированные железобетонные предназначены для опор промежуточного и анкерно-углового типа (в том числе подсечных и переходных опор ЛЭП) для подвески от двух до девяти проводов ВЛИ 0.38 С СИП-2 или до четырех проводов проводного вещания. Эксплуатация стойки в I-V ветровых районах и в I-IV районах по гололеду (при пляске проводов I-III). Стойки с большим изгибающим моментом предназначены для анкерно-угловых и двухцепных опор ВЛИ 0.38 С СИП-2. Железобетонные опоры стойки СВ заглубляются в землю на глубину от 2 до 3 метров, поэтому нижний край стойки обрабатывается особо тщательно. Цена железобетонной стойки зависит от расхода стали и бетона, а также от дополнительной защиты антикоррозийными составами. Предварительно напряженные стойки опор ЛЭП ВЛИ 0.38 С СИП-2для надежного электроснабжения обязательно должны сопровождаться техническими паспортами качества.Вибрированные железобетонные стойки поставляются в различной комплектации, как в составе опор различных типов, так и по отдельности.

Все опоры воздушных линий и стойки СВ 95.3с.IV изготавливаются с применением высококачественных и экологически безопасных материалов, которые соответствуют международным и отечественным стандартам. Железобетонные опоры ЛЭП проходят многоступенчатый контроль качества. Особый бетон, защищенный от коррозии, а тем более от электрокоррозии (для улучшения сопротивления типовые серии на железобетонные стойки и опоры ЛЭП постоянно обновляются).

Маркировка изделия

Серия Шифр 26.0085 определяет условные обозначения стоек в скудеющем порядке: указание типа стойки (СВ) стойка для воздушных линий электропередач, длины в дм, и расчетного изгибающего момента, уменьшенного в 100 (тс/м). Риски и маркировочные знаки на опоре наносятся выше трехметровой отметки среза фундамента.

Стойки вибрированные СВ применяются

Стойки, предназначенные для эксплуатации в условиях воздействия агрессивных сред, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.

Стойки предназначены для применения:

1. при расчетной температуре наружного воздуха до минус 40 градусов Цельсия.
2. В I-V районах по скоростному напору ветра и в I-IV районах по гололёду.
3. Стойки Х монтируют на площадках с обычными условиями строительства и сейсмичностью до 7 баллов включительно.
4. - на площадках с обычными условиями строительства и сейсмичностью до 7 баллов включительно.

Транспортировка и хранение

Все до монтажные манипуляции со стойками проводят в горизонтальном положении, перевозят стойки предохраняя их от смещения и ударов о борта транспортного средства). Под каждый горизонтальный ряд укладывают на деревянные прокладки. Хранятся железобетонные стойки на специальных площадках (горизонтальных, с твердым покрытием и наличием водостока) в штабелях высотой 1,6—1,8 м с установкой между рядами деревянных прокладок.

Контроль качества изделий

Все железобетонные изделия, работающие на изгиб или испытывающие вертикальные нагрузки, должны быть очень тщательно проверены на процедуре приемо-сдаточного контроля. Никакие гарантии производителя не спасут, если стойки имеют трещины шириной более 0,2 мм, обнажение арматуры, обширные следы коррозии, сколы бетона и раковины в большом количестве глубиной более 0,5 см. Толщина защитного слоя стойки СВ 95-3с-IV арматуры должна соответствовать проектной. Все закладные изделия стоек должны быть на месте и соответствовать рабочим чертежам. Чертежи и схемы предоставляет Серия Шифр 26.0085 . Кроме того, контролю подвергаются сопроводительные документы, в которых должны быть указаны: количество стоек, марка бетона по прочности, морозостойкости, водонепроницаемости, наличие закладных изделий, класс арматуры.

Для поддержки и опоры линий электропередач в воздухе (напряжение в которых 0,38 кВ достигает минимум 6 кВ, а максимум 10 и 35 кВ) созданы вибрированные стойки из железобетона СВ95, СВ105 и СВ110. Технология их изготовления соответствует ТУ 5863-007-00113557-94, кроме СВ95-3-2в (ТУ 5863-010-00113557-96), СВ95-3 (ТУ 5863-004-00113557-94), СВ164-2 (ТУ 5863-005-00113557-94). Применение опорных стоек Линий Электропередач предполагается при понижении температуры воздуха до - 55С, при сильных порывах ветра, возможности образования плотной толщи льда.

Вибрированные стойки опор ЛЭП используются: при расчетной температуре наружного воздуха (наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до -55°С включительно; в I-V районах по давлению ветра; в I-IV районах по толщине стенок гололеда (согласно СНИП 2.01.07-85) при сейсмичности площадки строительства 9 баллов.

Почему выгодно работать
с компанией «Сетевой железобетон»

• Собственное производство в Коломне (Москва) с мощностью от 1800 изделий/месяц
• Адекватная ценовая политика без посреднических накруток
• Поставки железобетонных опор ЛЭП на объект заказчика напрямую с завода
• Жесткий контроль качества изготавливаемой продукции

Железобетонные вибрированные стойки для опор ЛЭП (0,38-35 кВ) типа СВ

Марка стойки

Примечание: В скобках указаны размеры для стойки СВ90-3,2 изготовленной в металлоформе стойки типа СВ110.

Технические характеристики изделий

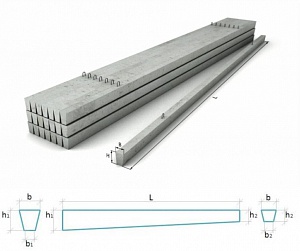

Марка изделия	Размеры L ×b×h 1 , мм×мм×мм	Класс бетона	изделия, кг.

Вид, обозначение арматурной стали: АτV(Аτ800) АτVI(Аτ1000) AIII(А500с), Bp-I

Способ армирования: Без предварительного напряжения, с предварительным напряжением

Отпускная прочность, %: 80- при положительной температуре наружного воздуха; 90- при отрицательной температуре наружного воздуха

Стойка для опор ЛЭП

Стойка (опора) СВ 95-3

Железобетон - высококачественный строительный материал, обладающий высокой прочностью и устойчивостью к деформации. В начале XX столетия его начали активно применять для изготовления различных каркасных конструкций, в частности для промышленного производства строительных опор. Благодаря превосходным техническим и эксплуатационным характеристикам такой материал в короткие сроки стал альтернативной заменой стандартным деревянным опорам времен СССР. В первую очередь такая популярность обусловлена коротким эксплуатационным промежутком времени деревянных конструкций.

Любое изделие из древесины подвержено гниению, что неизбежно приводит к его разрушению. Благодаря тому, что железобетон относится к категории самых долговечных строительных материалов, его применение является не только надежным и безопасным, но и довольно экономичным решением. На сегодняшний день производители предлагают сразу нескольких вариантов железобетонных опор, отличающихся друг от друга своим основным предназначением, формой и габаритными размерами.

Применение стойки СВ 95-3

Основным предназначением стойки св 95-3 в строительстве является ее использование при возведении «воздушных» (проведенных по воздуху) электрических линий или осуществления ремонтных работ по их восстановлению или замене. Все опоры промежуточного и анкерного типа в обязательном порядке комплектуются стойками СВ 95-3. При этом общее количество устанавливаемых стоек варьируется в пределах от 1 до 3 (в зависимости от проекта). После осуществления установки к опорам крепятся необходимые металлические конструкции, специализированное оборудование для организации освещения, изолированная система самонесущих проводов, телекоммуникационный кабель и т.д.

Рациональность использования вибрированных опор (стоек) напрямую зависит от территориального месторасположения линий электропередач и допускается в нескольких случаях.

На территории с суровыми климатическими условиями, характеризующимися высокой вероятностью понижения температуры воздуха до -55 С.

В местности с резкими и сильными порывами ветра в диапазоне от 400 до 1000 м/с. На площади с гололёдом, толщина которого может достигать 10-25 мм над уровнем земли;

В потенциально опасных зонах с повышенной сейсмической активностью до 9 баллов по Шкале Рихтера.

Основные преимущества стоек СВ 95-3

Главным отличительным качеством железобетонных опор марки СВ 95-3 является особый способ их разработки. Усовершенствованная вариация стойки позволяет крепить на нее всевозможное оборудование и вспомогательные элементы без причинения существенного вреда основе. При необходимости ее можно быстро отремонтировать, затратив при этом минимум времени и физических сил по сравнению с другими типами. При использовании стоек СВ 95-3 отпадает необходимость демонтажа всей конструкции во время проведения плановых/аварийных работ, связанных с заменой кабельно-проводниковой продукции и сопутствующего оборудования.

Еще одна положительная особенность СВ 95-3 - достаточно низкая стоимость за единицу товара. При этом качество изделий находится на высоте, а их функциональность полностью соответствует техническим нормам и требованиям.

Расшифровка аббревиатуры

Первые буквы СВ означают, что это Стойка Вибрированная. Цифры 95-3 говорят о том, что общая длина опоры равняется 95 дециметрам при расчетном изгибающем моменте в 3 тс*м.

Описание производственного процесса опор СВ 95-3

Железобетонные опоры с данной маркировкой изготавливаются в соответствии российским ГОСТом 13015-2003

Основная методология производства заключается в высоком уплотнении бетонного состава на стадии формирования конструкции. Благодаря этому достигается максимально высокая прочность готового продукта. Качество используемой бетонной смеси не должно быть ниже класса В30. В качестве наполнителя используется гранитный или мраморный щебень. Использование современного оборудования и применение новейшей технологии армирования наделяют опоры отличными морозостойкими и водонепроницаемыми свойствами.

Процедура армирования осуществляется за счет внедрения особой напряжённой арматуры, в основе которой лежит проволока с диаметром сечения 12 мм. Нижняя часть стойки перед контактом с землей обрабатывается специальным защитным составом, который препятствует возникновению коррозии и преждевременному разрушению материала.

Стойка для опор линий электропередач

Основным материалом для производства данного типа стойки является высокопрочный железобетон, изготовленный специально для этих целей. С помощью такой вибрационной стойки происходит надежная фиксация электрических проводов и кабелей, протянутых над поверхностью земли. На сегодняшний день такие опоры для ЛЭП получили всеобщее призвание не только на территории РФ и за рубежом. Они незаменимы при воздедении, ремонте или замене воздушных систем электропередач.

СВ 95-2 рассчитаны на напряжение электрического тока, максимальный показатель которого достигает отметки в 10 кВт. При более высокой мощности тока применяются усиленные стойки, выполненные из центрифугированного бетона.

Продуманная конструкция железобетонного столба не позволяет отдельным группам проводов соприкасаться между собой.

Значение маркировки

Аббревиатура СВ 95-2 означает, что основа Стойки Вибрированной имеет общую длину 95 дм при существующем расчетном изгибающем моменте, равным 2 тс*м.

Кроме этого производитель указывает:

• показатель рассчитываемого физического давления;
• наличие защитного покрытия от неблагоприятный внешних воздействий;
• способ изготовления железобетонного столба;
• качество используемой арматуры.

От этих характеристик зависит гарантированный срок эксплуатации изделия, а также уровень его соответствия санитарным нормам и требованиям безопасности.

Применение СВ 95-2

Необходимость использования стойки вибрационной СВ 95-2 для устройства ЛЭП заключается в том, что данная конструкция:

• позволяет прокладывать электрические провода на определенной высоте;
• исключает риск провисания проводов;
• не позволяет проводам соприкасаться друг с другом даже при шквальном ветре.

Техническое описание опоры СВ 95-2

Длина железобетонного вибрационного столба составляет 9500 мм. Вес изделия равен 800 кг, объём - 0,30 куб. м. Обратите внимание на то, что габаритные размеры основания и верхней части опоры имеют отличия: 150/165240 мм (основа) и 150/165165 мм (верх).

Вибрационная стойка типа СВ 95-2 изготавливается в соответствии с ГОСТом со строгим соблюдением утвержденного рабочего чертежного проекта 3.407.1-136. Весь процесс производства проходит под непрерывным контролем качества. Главным образом это касается выбора материалов. Именно от них зависит прочность, надежность и функциональность готового изделия.

Для производства вибрационных столбов СВ 95-2 предназначается бетон исключительно высокого качества, обладающий классом прочности не ниже В25. Для усиления свойств бетонного состава производитель добавляет в заготовку железную арматуру и стальную проволоку. Эти два компонента придают железобетонному материалу необходимую устойчивость к экстремальным силовым воздействием и динамическим нагрузкам, что является гарантией долгосрочного периода эксплуатации.

Опора СВ 95-2 нечувствительна к резким перепадам температуры, продолжительный заморозкам или обильный осадкам в виде дождя, града или снега. Устойчивость к сильным порывам ветра, сейсмической активности и агрессивных химическим средам - ее дополнительное техническое преимущество. Возможна установка опоры в территориальных зонах с потенциальной опасностью обрушения конструкции.

Классификация опор ЛЭП

По способу крепления кабельно-проводниковой продукции опоры делятся на 2 типа: для установки ЛЭП с прямым направлением проводов без изгибов; для установки ЛЭП с поворотами проводных линий.

По внешнему виду опоры подразделяются на:

• башенные (характерное отличие - сужающееся к верху основание столба);
• портальные (в зависимости от конструктивной формы напоминают буквы «П» или «Н»);
• винтовые (конструкция подразумевает наличие винтовых свай).

По способу фиксации на фундаментной основе опоры бывают:

• самостоятельными;
• закреплёнными при помощи оттяжек.

• не разборные (сборные с использованием сварки);
• разборные (сборка на болтах).

Условия установки стоек

В первую очередь необходимо создать равномерную нагрузку на опоры по горизонтали. Это требуется для достижения оптимального равновесия и поддержания заданного баланса. Тем самым обеспечивается максимальная устойчивость конструкции при сильных и резких порывах ветра, бури, урагана и т.д. По краям электрических линий установлены опоры, от которых отходят провода к подстанциям.

Особенности опор типа СВ 95-2

Подходят для установки в регионах с пониженной температурой воздуха. Структура поверхности остается неизменной при термальных нагрузках до -65 градусов. Благодаря специальной обработке опоры не подвержены образованию коррозийного налета, обладают высокой устойчивостью к химическим веществам, не крошатся и сохраняют свою первоначальную форму на протяжении многих десятков лет.

Стойки опоры линии электропередач СВ 95-3,2

Характеристики:

• Вес , кг:800
• Высота h, мм:240
• Обьем бетона , м.куб:0,3
• Длина L, мм:9500
• Размер b1, мм:150
• Размер h1, мм:165
• Ширина b, мм:165

Описание

Опора предназначена для проведения электрических проводов по воздуху. Благодаря применению СВ 95-3,2 создается равномерное распределение нагрузки, создаваемой весом кабеля и вспомогательного оборудования. Верхняя часть стойки оборудована надежными приспособлениями, к которым крепятся провода. Вес одной стойки составляет 800 кг. Длина изделия равна 9500 мм, высота - 240 мм, ширина - 15 мм.

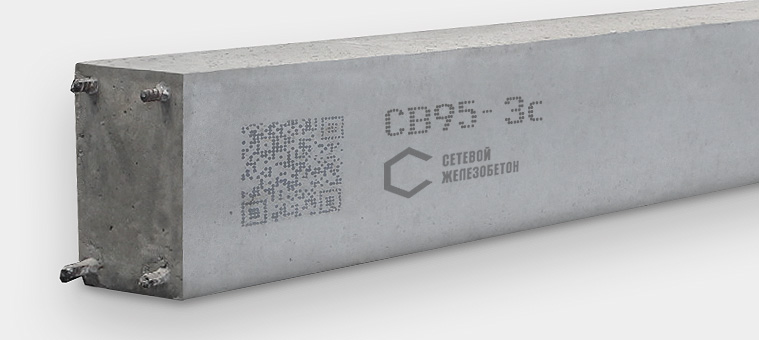

Стойки для опор ЛЭП СВ95-3с

РАЗМЕРЫ И МАССА

• Длина, L 9500 мм
• Ширина, B 165 мм
• Ширина, B1 150 мм
• Высота, H1 240 мм
• Масса 0.750 т

РАСХОД МАТЕРИАЛОВ

• Класс / марка бетонаВ30

РАБОЧИЕ ЧЕРТЕЖИ, ГОСТ, ТУ

• 5863-007-00113557-94

Рабочие чертежи:

• Шифр №20.0182, ЛЭП 00.10

ОПИСАНИЕ

Изготавливаются по рабочим чертежам шифра №20.0182, ЛЭП 00.10 из высокопрочного бетонного раствора класса В30. Опоры предназначены для строительства новых и восстановления уже существующих линий электропередач высокого напряжения, проложенных по воздуху. Длина изделия - 9500 мм, ширина - 165/150 высота - 240 мм. Масса опоры достигает отметки 750 кг.

Среднее время эксплуатации железобетонных конструкций составляет 50 и более лет.
