Норвежская технология постройки из вертикального бруса. Дома из вертикального бруса: процесс сборки и последовательность монтажа

? Именно эти вопросы возникают перед любым застройщиком решившим построить дом. И если каменные здания традиционно ассоциируются с надёжными и долговечными строениями, практически не дающими усадки, то коттедж, возведённый из дерева, несмотря на отличный микроклимат, "живёт своей жизнью", ещё долгое время, продолжая усаживаться и вынуждая своих владельцев повременить с отделкой.

Требуется совместить прочность бетонного монолитного строения с достоинствами деревянного сруба - до недавнего времени большинство пользователей FORUMHOUSE сказали бы, что это невозможно. Но технологии не стоят на месте – с каждым годом в странах Европы растёт популярность нового способа возведения деревянного дома - NATURI , или как её ещё называют, технология возведения дома из вертикально установленного бруса .

Страна - родоначальница этой технологии Австрия, но доподлинно известно, что в Москве вертикальных бревен можно было встретить ещё 150 лет назад. И если в нашей стране эта технология ещё малоизвестна, то в таких странах как – Германия, Франция и Австрия этот способ строительства деревянных домов обрёл массу поклонников. Нельзя сказать, что вертикальный брус - такая уж новая технология деревянного домостроения.

Технология NATURI – западный подход

Создатель технологии - Георг Ганаус.

Австриец озадачился вопросом - как можно построить энергоэффективный и высокотехнологичный дом из дерева и одновременно избавиться от такой существенной проблемы как усадка. И, как гласит городская легенда, решение проблемы ему подсказала сама природа.

Ведь ствол дерева, поставленный вверх, может выдержать нагрузку в 5 раз большую, чем уложенное горизонтально.

Осталось только придумать способ монтажа и решить ещё одну проблему, а именно, - избавить деревянное строение от такой операции, как заделывание щелей. Взяв за основу технологию производства клееного бруса, Георг Ганаус усовершенствовал её, добившись того, что после монтажа вертикального бруса стена превращается в и имеет вид финишного покрытия.

В 2000 году был построен первый дом по новой технологии NATURI.

Как делается вертикальная укладка бруса

Суть этой новинки в технологии домостроения вот в чем. Стена собирается по принципу паззла из небольших брусьев. Как видно на фотографии, брус имеет сложный рисунок поперечного сечения, что позволяет, используя систему соединения паз/гребень и дополнительное крепление с помощью нагеля, собирать стену практически любой толщины и формы.

При вертикальной укладке возможно создание любых криволинейных поверхностей, а благодаря тому, что между брусьями остаётся небольшой зазор, в котором содержится воздух, стена не требует дополнительного утепления.

Вертикальный сруб деревянного дома имеет огромную прочность. Это достигается за счёт того, что дерево изначально сухое и содержащее небольшой процент влаги, поступает на строительную площадку в специальной термоизоляционной плёнке, а после сборки немного набирает влагу из воздуха и, разбухая, брусья буквально намертво сцепляются друг с другом.

Строить по этой технологии легко, но, благодаря вышеназванной особенности, разобрать дом его невозможно.

Для закрепления вертикально установленного бруса в фундаменте, применяется два технологических решения:

1. В фундаменте заранее изготавливаются технологические отверстия – пазы, в которые можно установить вертикальный брус, но это может привести к гниению нижних концов, поэтому чаще всего применяется следующий способ;
2. На фундамент горизонтально укладывается пропитанный огне- и биозащитой брус – это делается для того, чтобы концы вертикально установленного бруса не гнили. Затем на этот брус, называемый окладным венцом, закрепляется специальная доска с отверстиями для штырей, благодаря которым элементы скрепляются друг с другом

Вертикальный брус является достаточно новой строительной технологией, которая пришла из Австрии. Дома из вертикального бруса, проекты и цены на них достаточно демократичны и разнообразны.
Архитектурное бюро ARXY специализируется на проектировании и строительстве, предлагая эксклюзивные решения и выгодные условия сотрудничества. Если вам нужен , то смело обращайтесь к нам.

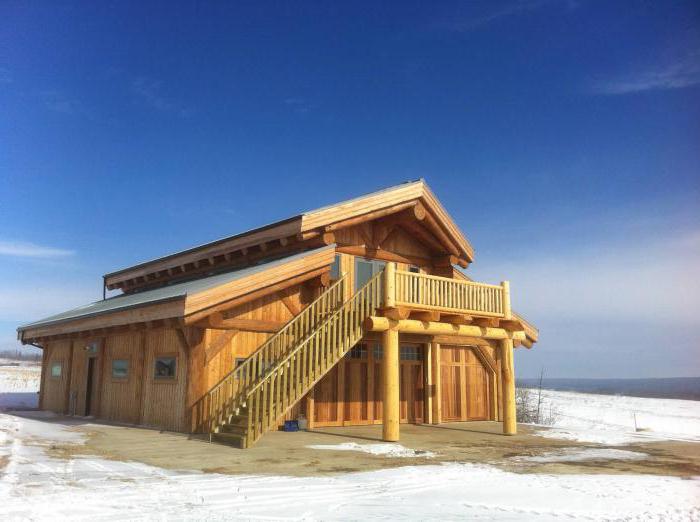

Особенности домов из вертикального бруса

Главная особенность таких домов — вертикальная ориентация бруса и тот факт, что в процессе строительства не используются утеплители и клей. Конструкция полностью состоит из натуральной древесины. Вертикальное расположение брусьев решает такие типичные проблемы деревянных зданий, как усадка и усушка. По технологическим характеристикам такой дом ближе к каменным. При этом дома из вертикального бруса, проекты и цены на их реализацию несравнимо ниже.
Не позволяют дереву деформироваться пропилы вдоль брусьев, они же отвечают за высокие теплотехнические качества материала. Масса бревен очень незначительна, что облегчает процесс монтажа и позволяет сократить расходы на строительную технику и дорогой фундамент.
Специалисты ARXY предупреждают, что технология монтажа таких домов, заключается в том, что подходит для возведения только полных этажей без мансард.

2 базовые ошибки типовых проектов домов из вертикального бруса:

Наше архитектурное бюро занимается индивидуальным проектированием жилых домов, предлагая только оригинальные решения, созданные персонально для конкретного заказчика. Если вас заинтересовали дома из вертикального бруса, проекты и цены формируются индивидуально, оставаясь в доступном сегменте.
Архитекторы ARXY точно знают, что есть множество тонкостей, которые почти никогда не учитываются в типовых проектах. Главная их проблема и очень распространенная ошибка в проектировании домов заключается в том, что проектировщики используют те же схемы, что и при проектировании квартир:
● Отсутствие буферной зоны для тепла. Выходя из прихожей частного дома в зимние месяцы, вы попадаете не на отапливаемую лестничную площадку, а прямо на улицу.
При минусовой температуре первый этаж будет выстужен и холод можно будет почувствовать уже за несколько секунд в самом дальнем углу.
● Нерациональное использование пространства. Типичная ошибка в проектах домов из вертикального бруса — активное использование коридоров, без которых сложно обойтись в квартире, но в доме они только загромождают пространство. Сами по себе они не несут функциональной нагрузки, зато отнимают полезную площадь дома и не позволяют создать открытое и более привлекательное пространство.
Даже лучший типовой проект не будет учитывать особенности грунта на вашем участке, предпочтение в плане организации функциональных зон и множества других нюансов. Более того, создание индивидуальных проектов всегда оборачивается экономией.

Почему у нас лучше?

Наше архитектурное бюро предлагает полный комплекс услуг от создания проекта до строительства «под ключ». Это выгодное предложение, которое позволит сэкономить, сократить сроки реализации проекта и полностью контролировать процесс.
На все виды работ у нас есть лицензии и допуски СРО. А команда инженеров, дизайнеров, архитекторов и проектировщиков справятся с любой поставленной задачей. Также своим клиентам мы предлагаем:
● скидку 50% на дизайн интерьера при заказе строительства в нашем бюро;
● бесплатный авторский надзор;
● бесплатные 3D-туры по проекту.
Если вы планируете строительство дома из вертикального бруса, проекты и цены можно обсудить, позвонив нам по телефону указанному на сайте.
Также вы можете прямой сейчас бесплатно заказать выезд замерщика на объект.

Брус – это обтесанные с одной или нескольких сторон бревна, чаще всего квадратного сечения. Традиционно его изготавливают из хвойных пород дерева — кедр, лиственница, ель или сосна.

Сравнительные характеристики технологии строительства дома из клееного, двойного, вертикального, профилированного и обычного бруса

Клееный брус делают из радиально распиленной древесины. Затем эти распилы (их ещё называют ламелями) просушиваются до 10-12 % влажности, а потом склеивают между собой. После этого заготовкам придается привычная квадратная форма. Максимально возможная длина, получаемая по такой технологии, составляет 18 метров.
Он прочнее, чем обыкновенный, не деформируется, устойчив к повышенной влажности и грибку. У него есть и недостатки, основной из которых – высокая цена, обусловленная сложной технологией изготовления.
Альтернативой традиционного бруса стал так называемый двойной брус , чье название слабо отражает истинное положение вещей. Технология, при помощи которой финские производители научились комбинировать популярные материалы для устройства капитальных стен и перегородок, спровоцировало появление на рынке конструкций, внешне напоминающих брус из цельного дерева. Реалии же таковы, что точнее было бы именовать конструкцию деревянной стеной-сендвичем. Это две поставленные на ребро доски толщиной от 0,44 до 0,7 м и высотой до 1,40 м. Посадочные грани формируют по принципу паз-гребень, что придает конструкции жесткость и защищает швы от продувания.

Углы конструкции монтируют методом переруба. Между панелями закладывают утеплитель – эковату, минеральную вату, пенополиуретан, льняное волокно или измельченную солому.
Основное преимущество двойного бруса – хорошая теплоизоляция. Процент усадки составляет 1-2 %, поэтому ждать полгода после постройки не нужно.

Недостаток только один – со временем некоторые виды утеплителя слеживаются, образуя холодные полости. Но если использовать эковату, этого не происходит.

Термин «профилированный » означает наличие замкового соединения – профиля различной формы. На одной стороне заготовки расположены пазы, на другой – шипы, выполняющие направляющую и фиксирующую функции. Такой способ гарантирует прочное соединение и отличные теплоизоляционные свойства, поскольку венцы соединяются между собой очень плотно. При этом внешняя сторона бруса плоская или закругленная для имитации строения из брёвен.
Распространенные виды профильных соединений:

• гребенка, представляющая собой конструкцию с несколькими шипами;
• профили с одним и двумя шипами;
• «финский» профиль, представляющий собой углубленный расширенный паз с одной стороны и несколько параллельных шипов – с другой. Такая конструкция минимизирует теплопотери;
• профиль со скошенными фасками и другие.

Особенность вертикального бруса в сложной форме. При строительстве дома бревна из таких заготовок закрепляются вертикально. Эта технология сокращает усадочный период после завершения строительства.
Много пропилов повышает теплоизоляционные свойства материала. Кроме того, он легкий, поэтому монтаж по силам выполнить самостоятельно.

Теплопотери при зимней эксплуатации дома для каждого вида бруса

Тепло уходит через стены, окна, крышу. Часть тепла теряется через вентиляцию.
Самые значительные теплопотери – через стены дома. Их значение тем выше, чем больше перепад температуры в доме и на улице. Величина потери тепла напрямую зависит от теплоизоляционных свойств материала, из которого построен дом.
Теплопроводность материала напрямую зависит от его плотности: чем выше плотность, тем ниже теплопроводность.

Породы дерева, из которых изготавливают заготовки, имеют различную плотностью. Это нужно знать при расчете теплопотерь в зимний период.
При расчете теплопотерь дома из бруса используется термин сопротивление теплопередаче — величины, характеризующей теплозащитные свойства ограждающих конструкций.
Эта характеристика демонстрирует, какое количество тепла потеряно при заданной разнице температур через квадратный метр стены.
Расчет по формуле:
Q = S * ΔT/ R,

где Q - потери тепла;
R — сопротивление теплопередачи;
S - площадь конструкции;
ΔT - разница между температурой в доме и на улице.
Значение переменной R есть в строительных справочниках — СНиП II-3-79.

Популярные проекты у нас на сайте

Практичность и стоимость строительства дома (капитальные затраты на строительство)

Обычный брус – самый доступный по цене. Обусловлено это небольшими затратами на изготовление и относительно простой технологией. Экологичность и дешевизна – вот его плюсы, однако дом из такого материала нуждается в утеплении и отделке.
Профилированный (к нему же относится и вертикальный) брус изготавливают по сложной технологии в несколько этапов. Этот вид пиломатериалов соответствует строгим параметрам, точность распила на производстве соблюдается в пределах 1 мм. Такая технология увеличивает скорость и качество постройки дома, но одновременно повышает стоимость.
Технология изготовления клееного бруса сложна и продолжительна. Она улучшает утилитарные характеристики, но увеличивает стоимость. Минус — ухудшение циркуляции воздуха и присутствие клеевых составов.
Двойной брус дешевле клееного и теплее профилированного. Цена квадратного метра двойного бруса сопоставима со стоимостью массива дерева из бревен 150*150 мм, но без утепления.

Наименование бруса

прочность;
отсутствие деформации;
устойчивость к грибку, повышенной влажности и поражению насекомыми;
не требует отделки.

высокая цена;
использование клеевых составов, из-за низкого качества некоторых из них возможно расслаивание древесины.

Вертикальный брус считается относительно новой технологией в домостроении. Название указывает на то, что облицовочные и несущие элементы, которые составляют стены, монтируются не горизонтально, а вертикально.

Особенности строительства

Если вы решили построить дом из вертикального бруса, то должны знать, что собой представляют элементы стен. Это вертикальные брусья, в процессе изготовления которых делаются пропилы. Именно они исключают вероятность деформации материала. В процессе проведения работ по возведению постройки брусья монтируются вертикально, таким образом, чтобы составляющие были максимально сопряжены между собой. Это обеспечивается благодаря гребням и пазам профиля. В собранном виде и в разрезе брусья напоминают сложный пазл. Образованные между ними соединения закрываются внутренними и наружными сегментами. Стены могут иметь абсолютно разную толщину и форму. Если вы будете строить дом из вертикального бруса, то должны знать, что такая техника предполагает более внушительную нагрузку на материал, чем при использовании горизонтальной техники.

Требования к брусу

Если вы решили возвести дом из вертикального бруса, то следует выбирать материал, который не имеет дефектов и сучков, так как они способны повлиять на прочность стен. Помимо прочего, пиломатериал должен быть высушен при идеальных условиях. Сначала брусья проходят естественную сушку на открытом воздухе, только после они поступают в специальную камеру. В конечном итоге должна получиться древесина, уровень влажности которой составляет не больше 12%.

Положительные отзывы

Дом из вертикального бруса, как утверждают владельцы такого жилья, обладает множеством плюсов. Среди них можно выделить отсутствие усадки. Это объясняется тем, что изменения размера деревянных изделий происходит не вдоль, а поперек волокон. Домовладельцам нравится то, что вертикальные брусья лучше способны удерживать тепло. Домашние мастера предпочитают данную технологию все чаще из-за готовности всех элементов к проведению строительства. Дома из вертикального бруса, отзывы о которых вы сможете прочесть в статье, не нуждаются в наличии отделки и уплотнителей. Что касается облицовочных реек, что они могут быть выполнены из разной древесины. Тот, кто уже не один год использует подобное жилье, отмечает, что вертикальное расположение выдерживает более внушительную нагрузку. Специалисты в подтверждение этому замечают, что такая способность увеличена у подобных построек в 8 раз. Дизайнеры имеют возможность проектировать самые разнообразные формы домов. Внутренняя отделка может быть осуществлена сразу же после монтажа вертикальных брусьев, что невозможно при деревянном домостроении, где используются другие технологии. Потребители выстраивают дома из вертикального бруса, проекты которых вы сможете рассмотреть в статье, однако составить проект для себя вы можете самостоятельно. Бревно по причине незначительного веса можно монтировать без использования подъемных механизмов и сложный строительной техники.

Отрицательные отзывы

Данная современная методика имеет и свои недостатки. Главный из них выражен в том, что изготовление элементов предполагает необходимость использования высокотехнологичного специального оборудования. Поэтому у частного потребителя есть возможность только лишь приобрести материал, который он будет использовать в дальнейшем. Дома из вертикального бруса, проекты которых вы можете заказать у профессионалов, выстраиваются, как правило, без мансардных этажей. Это обусловлено тем, что данная технология предполагает создание неудобств при установке чердачных помещений.

Выбор фундамента

Дома из вертикального бруса, отзывы о которых Вы можете прочесть выше, имеют незначительный вес. Это указывает на возможность сэкономить еще на этапе обустройства фундамента. Именно поэтому можно использовать традиционную ленточную конструкцию, которая позволяет обустроить цокольное помещение. Если есть желание, то можно выстроить столбчатый фундамент, при этом опоры предстоит соединить единой обвязкой, на которую будут устанавливаться бревна. Строительство домов из вертикального бруса на первом этапе предполагает подготовку котлована, дно которого выравнивается, а также застилается подушкой из щебня и песка. На следующем этапе монтируется опалубка, а также производится армирование. После этого можно приступать к заливке ленточного фундамента. Прежде чем продолжать дальнейшие работы, следует позволить бетону хорошо просохнуть. Брус необходимо устанавливать исключительно на слой гидроизоляции, что позволит исключить взаимодействие материалов со влагой.

Технология строительства

Дома по технологии вертикального бруса возводятся по типу детского конструктора. Брус предстоит соединить в единую систему, используя пазы. Для того чтобы бревна на первом этапе не отклонялись от вертикальной плоскости, следует производить сверку по уровню, осуществляя фиксацию шкантами. Вы можете быть уверены, в том, что работа будет завершена в самые короткие сроки, так как один брус просто нужно будет приставлять к другому. Углы при этом будут монолитными, уникальных элементов при этом нет. Конструктор, который имеет одинаковые элементы, будет собираться очень быстро. Внутри остаются воздушные полости, которые увеличивают теплоизолирующие качество дома.

Проекты

Дома по описанной технологии наиболее часто возводятся в один этаж. Однако на имеющейся территории вы можете расположить все необходимые помещения и подсобные комнаты. В статье представлено несколько вариантов проекта, один из которых Вы можете использовать для собственных нужд. Однако специалисты рекомендуют обратиться к профессионалам своего дела, которые составят проект согласно имеющейся территории. Не рассчитывайте особо на то, что дом будет иметь второй этаж, но с данным вопросом все же стоит обратиться к фирме-застройщику.

Часто можно услышать мнение, что каркасные дома - один из самых простых, рациональных и недорогих видов конструкций зданий. Опираясь на это представление, многие застройщики выбирают для строительства именно каркасные технологии, думая об экономии и, даже, о возможности построить дом своими силами. К сожалению, представление о простоте и дешевизне каркасных технологий относится лишь к тем, не соответствующим никаким строительным нормам и правилам постройкам, которые возводятся гастарбайтерами и неопытными любителями делать все своими руками. Впрочем, тоже самое можно сказать и о постройке своими руками рубленых домов из дерева .

Каркасные технологии действительно имеют много преимуществ, но, только в тех случаях, когда дом возводится опытными строителями из промышленно произведенных комплектующих для каркасного домостроения. Неопытный или неграмотный строитель, работая с каркасной технологией, может допустить гораздо больше ошибок, чем при строительстве дома из массива дерева или каменных материалов. Там где, при постройке дома из массивных стеновых материалов требуется всего несколько технологических операций, каркасные технологии потребуют гораздо большего количества технологических «проходов». При большем количестве операций значительно возрастает риск совершения ошибок, несоблюдения технологий и неправильного использования материалов. Поэтому, каркасные дома, построенные без проекта и привлечения квалифицированных специалистов «на авось» или на доверии к гастарбайтерам, могут быть недолговечными, вскоре потребовать капитального ремонта из-за неудовлетворительных потребительских качеств (промерзание, намокание утеплителя, большие расходы на отопление, гниение конструктивных элементов, разрушение, как отдельных элементов, так и всей конструкции в целом). К сожалению, в России существенно ограничен перечень нормативной строительной документации, по проектированию и строительству каркасных домов. В настоящее время действует свод правил 2002 года СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» , разработанный на основе устаревших Национальных норм по жилищному строительству Канады 1998 года.

В этой статье мы приведем краткий обзор основных ошибок и нарушений технологии каркасного домостроения.

Строительство без проекта.

Это универсальная «генеральная» ошибка при выборе любой технологии строительства. Однако именно в каркасной технологии цена ошибок может быть особенно высока и привести к перерасходу средств вместо их экономии как из-за применения избыточного количества материала (каркас из бруса большого сечения) так и необходимости ремонтов из-за недостаточных сечений балок, редкого шага их установки , разрушения конструктивных элементов из-за неучтенных нагрузок, неправильно выбранных способов соединения в узлах и крепежных материалов, биологического разрушения дерева из-за нарушения паро-влагоотведения.

Строительство из дерева «естественной влажности».

Практически нигде в цивилизованных странах не строят дома из сырой древесины, также как и раньше на Руси никогда не строили домов из свежесрубленных стволов деревьев. В СП 31-105-2002 п. 4.3.1 говорится: «Несущие конструкции (элементы каркаса) домов данной системы изготовляются из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения». Сырое дерево - это лишь полуфабрикат для производства стройматериалов. В России продавцы и поставщики деликатно называют сырые пиломатериалы древесиной «естественной влажности». Напомним, что свежесрубленное дерево имеет влажность 50-100%. Если дерево сплавлялось по воде, то влажность составляет 100% и более (количество воды превышает количество сухого вещества). «Естественная влажность» обычно подразумевает, что дерево немного высохло при обработке и транспортировке, и влаги в нем содержится от 30 до 80%. При сушке на открытом воздухе количество влаги уменьшается до 15-20%. Нормальной же равновесной влажностью высушенной промышленным способом древесины, находящейся в контакте с атмосферой будут величины влажности 11-12%. При усушке влажного дерева длины пиломатериалов сокращаются на 3-7%, а объем древесины на 11-17%. Использование древесины «естественной влажности» для строительства каркасных домов приводит к неконтролируемой усушке дерева, которая изменяет линейные размеры элементов конструкции, может привести к деформациям, растрескиваниям и разрывам древесины с разрушением крепежных элементов. При усушке деревянного каркаса раскрываются многочисленные щели и зазоры, значительно увеличивающие теплопроводность стен каркасного дома, разрывающие изоляционные материалы, препятствующие проникновению влаги. При усушке дерева увеличивается его плотность, что приводит к лучшей проводимости вибраций и звуков.

Строительство из пиломатериалов без предварительной антисептической обработки.

Даже в самом правильно спроектированном каркасном доме неизбежно выпадение определенного количества конденсата на разделах сред, которых в каркасных домах гораздо больше, чем в постройках из массивных материалов. Увлажненное дерево, содержащего в своей структуре полисахариды, является прекрасной питательной средой для различных форм микрофлоры и микрофауны, представители которой способны разрушить структуру дерева за короткий промежуток времени. В СП 31-105-2002 (п. 4.3.2) говорится о том, что антисептической обработке подлежат все деревянные элементы, расположенные ближе 25 см от уровня земли и все деревянные элементы, выполненные не из сухого дерева.

Неправильное использование материалов.

В классической каркасной технологии угловые стойки каркаса не должны изготовляться из бруса или из трех сбитых вплотную досок - в этом случае обеспечены повышенные теплопотери через «холодные углы». Правильный «теплый угол» собирается из трех вертикальных стоек, расположенных во взаимно перпердикулярных плоскостях.

Для обшивки каркаса используются материалы, способные нести нагрузки. Например, ОСП должно быть конструкционным и предназначено именно для наружных работ.

Утепление вертикальных каркасных стен допустимо только жесткими плитами утеплителя. Засыпные и рулонные утеплители из-за усадки и сползания со временем могут использовать только на горизонтальных поверхностях или в кровлях с уклоном до 1:5. При использовании экономичных версий плит утеплителей малой плотности рекомендуется для предупреждения сползаний закреплять каждый ряд плит распорками между плитами. Данное решение удорожает конструкцию, увеличивает теплопроводность стены, поэтому выгоднее использовать качественный более дорогой утеплитель более высокой плотности. Размер проемов между стоек каркаса не должен превышать поперечный размер плит утеплителя - 60 см. Еще лучше, если размер проема уменьшен до 59 см, чтобы исключить щели между стойками и плитами утеплителя. Нельзя заполнять стены обрезками утеплителя - будет много щелей.

Неправильное крепление материалов.

Черные саморезы можно использовать только для крепления листовых материалов. Использование черных саморезов в силовом каркасе, тем более в каркасе из влажного дерева может привести к разрыву этих ненадежных крепежных изделий, имеющих низкую прочность на срез.

Во всех случаях сборки силовых элементов каркаса используются оцинкованные гвозди, либо хромированные или латунированные саморезы минимальным диаметром 5 мм. Использование перфорированных стальных крепежных элементов без перевязки деревянных элементов не всегда гарантируют проектную прочность каркаса.

Крепежные элементы балок и других элементов силового каркаса недопустимо крепить к ОСП плитам, тем более гвоздями.
При прибивке листовых элементов гвоздями или прикручивании их саморезами недопустимо утапливание шляпки или головки глубже плоскости поверхности материала. С точки зрения конструкционной прочности заглубление головки или шляпки на половину толщины материала считается отсутствующим элементом крепления и должно быть продублировано правильно установленным саморезом или гвоздем.
Минимальное расстояние от края обшивочного материала до шляпки или головки крепежного элемента составляет 10 мм.

С 2012 года Международный строительный код для жилых зданий (International building code, п. 2308.12.8) требует для предупреждения сдвига при землетрясении, ветровой нагрузке и т.п. закреплять каркас всех вновь возводимых каркасных зданий к фундаменту анкерными болтами через прижимные пластины размером не менее 7,6 на 7,6 мм при толщине стали пластин не менее 5,8 мм. Минимальный диаметр болтов или анкеров составляет 12 мм.

Строительство каркасных домов по «новаторским» технологиям.

Наиболее распространенная в мире технология каркасного строительства предусматривает последовательную сборку «платформ» - перекрытий с полами, с последующей сборкой на них стен и установкой их в вертикальное положение. В этом случае строителям удобно передвигаться по сплошной поверхности, удобно работать с материалами, любые отклонения от проектного положения могут быть устранены до начала возведения стен, а сами перекрытия надежно покоятся на подлежащих конструкциях. Отечественные строители почему-то стараются изобрести свои собственные варианты постройки каркасного дома со сборкой стен «по месту», смешивая технологию постройки каркасного дома с технологией фахверка или «столбы и балки» с устройством перекрытий в последнюю очередь, что чревато необходимостью врезки или «подвешивания» балок перекрытий, необходимостью передвигаться по временным настилам, с высокой вероятностью получить травму при падении с высоты.

Ошибки работы с балками перекрытий каркасного дома.

Больше всего ошибок совершается с креплением балок. Лучше всего опирать балки на верхнюю обвязку несущих стен, на прогоны. Запрещается уменьшать сечение балки путем запила выреза для стыковки с обвязкой. При необходимости стыковки балки перекрытия с обвязочной балкой или прогоном балки должна крепиться через подкладной опорный брусок с пробитием гвоздями, либо с помощью стальных опор балки. Стальная опора балки должна иметь высоту равную высоте балки и крепиться гвоздями через все крепежные отверстия. Крепление балок с помощью опор меньшего размера, непробитие всех крепежных отверстий, крепление черными саморезами, крепления только на гвоздях без опорного бруска являются ошибками.

Наиболее распространенный шаг балок перекрытий в мировой практике каркасного домостроения составляет от 30 до 40 см. Такой шаг балок позволяет получить прочные перекрытия, не прогибающиеся под ударной нагрузкой. Устройство перекрытий с шагом более 60 см вообще не рекомендуется. Минимальная толщина листовых материалов для настила полов по балкам перекрытий составляет 16 мм для шага балок 40 см.

Часто балки-прогоны, работающие на изгиб, сплачивают из досок плашмя, а не устанавливая их на ребро.

Несущая способность перекрытий увеличивается, если покровный листовой материал черных полов дополнительно приклеивается к балкам перекрытий.
Несущая способность каркасных перекрытий может быть увеличена за счет жестких поперечных связей балок. Такие связи устанавливаются с шагом 120 см и могут служить опорой для внутренних ненесущих перегородок (через черный пол). Также поперечные распорки служат препятствием для распространения пламени при пожаре.

Как правильно просверливать отверстия в балках перекрытий:

Двутавровые балки:

Композитные двутавровые балки перекрытий можно прорезать или просверливать только в определенных местах по спецификации производителя. Не должны нарушаться верхние и нижние элементы двутавровых балок. На одну балку допускается не более 3-х отверстий. Одно отверстие диаметром до 40 мм может быть просверлено в любой части двутавровой балки за исключением опорных частей. Двутавровые клееные балки Дерево-ОСП-Дерево имеют обозначение «Верх». При самостоятельном изготовлении балок на основе ОСП следует учитывать направление силовой оси материала.

Балки перекрытий из пиленой древесины:

Ошибки работы с обшивкой каркасного дома.

По зарубежным строительным кодам и рекомендациям Американской ассоциации инженерной древесины (APA) обшивать каркас плитами ОСП можно как вертикально, так и горизонтально. Однако, если плита ОСП нашита вдоль стоек каркаса, то ось силы (обозначена на панели ОСП стрелками и надписью Strength axis) будет параллельна стойкам. Такое расположение плит пригодиться лишь для усиления слабых стоек каркаса, работающих на сжатие без значительных боковых и касательных нагрузок (что почти нереально в реальных условиях эксплуатации). Если же плиты ОСП нашиваются перпендикулярно стойкам, они усиливают каркас здания для восприятия касательных и боковых нагрузок, возникающих при воздействии ветра, подвижек основания при движении грунтов. Особенно актуальна горизонтальная обшивка панелями ОСП в каркасах с отсутствующими укосами, для придания требуемой жесткости конструкции. Если листы ОСП укладываются поперек стоек, то силовая ось будет перпендикулярна им, и листы ОСП выдержат большую нагрузку на сжатие и на растяжение. Так, например в отечественном СП 31-105-2002. "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом" приводится (таблица 10-4) рекомендуемые параметры минимальной толщины фанеры для облицовки каркаса: если волокна фанеры параллельны стойкам каркаса при шаге 60 см, то минимальная толщина фанеры составляет 11 мм. Если же волокна фанеры располагать перпендикулярно стойкам, то можно использовать более тонкие листы толщиной 8 мм. Поэтому предпочтительнее листы ОСП нашивать длинной стороной не вдоль, а поперек стоек или стропил. Для наружной обшивки одноэтажных каркасных домов можно использовать ОСП толщиной 9 мм. Но при строительстве двухэтажных домов и любых домов в зонах сильных ветров минимальная толщина ОСП для наружной обшивки составляет 12 мм. Если каркасный дом обшивается мягкими волокнистыми плитами типа Изоплата, то в конструкции каркаса обязательно должны быть укосины, обеспечивающие боковую жесткость конструкции.

Между всеми листовыми материалами обшивки должны быть оставлены зазоры на температурное расширение величиной 2-3 мм. Если этого не сделать, то при расширении листы «вздуются».
Стыковка листов обшивки осуществляется только на стойках и поперечинах. Листы пришиваются «вразбежку», чтобы цепной перевязкой обеспечить большую прочность конструкции силового каркаса. Наружная обшивка должна связывать каркас стены с нижней и верхней обвязкой.

«Пироги» полов стен и кровли каркасного дома.

Основная ошибка к конструкции каркасных пирогов перекрытий , стен и кровли - возможность намокания утеплителя от проникновения внутрь влаги. Общее правило постройки стен в отапливаемых помещениях - паропроницаемость материалов должна увеличиваться изнутри кнаружи. Даже в полу, где часто делают наоборот: пароизоляцию укладывают со стороны грунта, а паропроницаемую мембрану - со стороны помещения.
В любом утепленном пироге каркасного дома изнутри должен быть сплошной слой пароизоляции. «Сплошной слой» действительно означает, что пароизоляция не должна иметь никаких дефектов: листы должны быть склеены с нахлестом по всему защищаемому контуру, без исключений. Например, почти все строители на этапе сборки каркаса забывают прокладывать пароизоляцию под место примыкания внутренних перегородок к внешним стенам согласно типовым схемам устройства примыканий пункта 7.2.12 СП 31-105-2002.

Дополнительно все зазоры между листовыми материалами обшивки во влажных помещениях и на кровле должны быть проклеены гидроизоляционными материалами, чтобы предупредить попадание влаги внутрь утепленных «пирогов».
Кроме предупреждения попадания влаги в утепленный пирог следует обеспечить и выведение влаги: снаружи каркасная стена должна быть либо обшита плитами ОСП, которые является «умным» паропроницаемым материалом, способным увеличивать паропроницаемость при увлажнении среды, либо защищена полупроницаемой мембраной, обеспечивающей удаление влаги из утеплителя. Дешевые однослойные мембраны обладают неудовлетворительной паропроницаемостью, и требует устройства воздушного зазора между утеплителем и мембраной. Также дешевые однослойные мембраны плохо защищают от проникновения влаги снаружи. Предпочтительно использовать дорогие супердиффузионные мембраны, которые обладают действительно хорошей паропроницаемостью и могут монтироваться прямо по утеплителю.

Вентиляция каркасного дома.

Образно говоря, внутреннее пространство правильно построенного каркасного дома идентично внутреннему пространству термоса: теплопотери через стены очень небольшие, а перенос влаги через стены чаще всего практически отсутствует (но может сохраняться при использовании ). Соответственно, должна отводиться наружу. Без продуманной это становится невозможным. В каркасном доме в каждом помещении должны быть установлены вентиляционные клапаны, либо окна должны иметь режим микропроветривания или встроенные щелевые вентиляционные клапаны. На кухне и в санузле должна быть установлена вытяжная вентиляция. За рубежом каркасные дома для постоянного проживания практически не строят без приточно-вытяжной вентиляции с системой рекуперации.

В завершении статьи приводим иллюстрации широко распространенной "народной" конструкции каркасного дома, в котрой, при ближаейшем рассмотрении нет ни одного правильно выполненного элемента.

Типичные ошибки, которые мы описали в статье, являются легко предотвратимыми. Прежде чем начинать строить свой первый каркасный дом или нанимать строителей, детально изучите пусть уже и слегка устаревший, но единственный доступный на русском языке свод правил по каркасному домостроению СП 31-105-2002. Обратив внимание на все детали и тонкости созданий силового каркаса здания и обеспечение долговечности его эксплуатации, вы сможете избежать дорогостоящих ошибок при строительстве или заказе своего каркасного дома.
