Сделать из светодиодной люстры светильник под лампочку. Как сделать светодиодный светильник своими руками

В этой статье мы рассмотрим примеры изготовления самодельных светодиодных светильников для различных нужд.

1. Простейший светильник для бытовых нужд.

Для начала стоит определиться с тем, какие светодиоды лучше использовать. Если выбирать между мощными и маломощными - первые лучше с точки зрения трудоемкости. Чтобы заменить один мощный 1 Вт светодиод, понадобится 15-20 маломощных 5 мм или smd светодиодов. Соответственно, пайки с маломощными гораздо больше. Остановимся на мощных. Обычно они делятся на два вида - выводные и поверхностного монтажа. Для облегчения жизни лучше использовать выводные. Мощность светодиода лучше выбирать не более 1 Вт.

Также нам понадобится драйвер тока, чтобы светодиоды получали необходимое напряжение и долго служили.
Кроме того, для продолжительной работы светодиода (особенно для мощного)необходимрадиатор. Для его изготовления лучше всего подходит алюминий. На каждый одноваттный светодиод нужен кусок алюминия 50х50 мм, толщиной около 1 мм. Кусок может быть меньше, если его изогнуть. Если Вы возьмете кусок 25х25 мм и толщиной 5 мм - нужного эффекта не получите. Чтобы рассеивать тепло, нужна площадь, а не толщина.

Рассмотрим модель простейшего светильника. Нам понадобятся: три светодиода 1 Вт, драйвер 3х1 Вт, двухсторонний теплопроводящий скотч, радиатор (например, кусок П-образного профиля толщиной 1 мм и длиной 6-8 см).

Теплопроводящий скотч может проводить тепло. Поэтому обычный двусторонний скотч из не подойдет. Отрезаем полоску скотча шириной 6-7 мм.

Обезжириваем радиатор и донышки светодиодов. Ацетон для этого использовать нежелательно - пластиковая линза светодиода может помутнеть.

Наклеиваем скотч на радиатор. Затем размечаем радиатор, чтобы установить светодиоды ровно.

Устанавливаем светодиоды на скотч. При этом соблюдаем полярность - все светодиоды должны быть развернуты одинаково так, чтобы "плюс" одного светодиода смотрел на "минус" соседнего. Слегка прижимаем их для лучшего контакта. После этого наносим олово на выводы светодиодов для облегчения дальнейшей пайки. Если у вас есть опасение, что скотч при этом может прогореть - просто приподнимите выводы светодиодов так, чтобы они не касались скотча. Корпус светодиода при этом нужно придерживать пальцем, чтобы от скотча не оторвался. Впрочем, можно отогнуть выводы заранее.

Соединяем светодиоды между собой. Для этого вполне достаточно жилки от любого многожильного провода.

Припаиваем драйвер.

Простейшая модель светильника готова. Теперь Вы можете вставить его в любой подходящий корпус. Разумеется, можно сделать и более мощный светильник, только диодов нужно по больше и драйвер помощнее, а принцип останется тем же. Подобная методика подойдет как для изготовления одиночного светильника, так и для мелкосерийного производства.

2. Люстра на основе светодиодов.

Нам понадобятся:
1. Цоколь от сгоревшей энергосберегающей лампы.
2. Два захвата (чтобы подключиться к светодиоду);
3. Мощный десятиваттный светодиод, цвет по вашему выбору;
4. Два маленьких винта;
5. Один десяти ваттный светодиодный драйвер;
6. Термопаста;
7. Радиатор;
8. Термоусадочная трубка (или изолирующая лента);
9. провода сечением 2 мм.

Для начала необходимо разобрать старую или сгоревшую энергосберегающую лампу. Важно проявлять осторожность и не повредить стеклянную колбу. Иначе из нее выйдет очень вредный для здоровья ртутный газ.

Нам нужна только часть корпуса с цоколем. Обрежем повода от платы идущие к цоколю и припаяем свои, идущие от драйвера светодиода, изолируем термоусадочными трубками.

Паяльником проделаем пару отверстий для проволоки, которая будет удерживать всю конструкцию.

Далее,используем клеммы, обжимаем, подключаем к светодиоду соблюдая полярность. Проверяем. Не рекомендуется смотреть на включенный светодиод. Сила света очень велика и может нанести вред Вашим глазам. Если все работает - собираем светильник в единое целое.

Светодиод очень яркий и бросает резкие тени. Вы можете сделать свет более гладким и мягким, используя самодельный рассеиватель. В качестве рассеивателя можно использовать множество различных материалов. Самый простой - вырежем из двухлитровой пластиковой бутылки дно, обработаем наждачной бумагой со всех сторон, что бы придать полную непрозрачность прямому свету. Делаем четыре отверстия и проволокой крепим ее к радиатору.

3. Домашняя светодиодная лампа.

В качестве источника света используем светодиоды Cree MX6 Q5 мощностью 3 Вт и светоотдачей 278 лм. Светодиод будет размещен на радиаторе размером 5х5 см, снятом с процессора старой материнской платы.

Для простоты будем использовать импульсный источник вместе с электронным адаптером, который даст необходимое напряжение и ток для питания светодиодов. Для этой цели в нашем случае было выбрано зарядное устройства нерабочего мобильного телефона имеющее, по заявлению производителя, выходное напряжение 5 В и ток 420 мА.

Для предохранения от внешних воздействий вся электронная часть будет помещена в патрон от старой лампы.

В соответствии с указаниями производителя, светодиоды Cree MX6 Q5 могут работать на максимальном токе 1 А при напряжении 4,1 В. По логике, для нормальной работы нам понадобится резистор 1 Ом, чтобы понизить напряжение примерно на один вольт тех пяти, которые дает зарядное устройство, чтобы получить искомые 4,1 В и это только при том, если зарядка выдает ток максимальной силы в 1 А.Однако, как позже выяснилось, зарядное устройство с конструктивным ограничением по силе тока в 0,6 А без проблем работает. Тестируя таким же образом зарядки для других мобильных телефонов, было обнаружено, что все они имеют ограничение на питание током, сила которого на 20-50% выше той, что указана производителем.Смысл этого заключается в том, что любой производитель будет стремиться разработать блок питания так, чтобы он не перегревался, даже если питаемое устройство будет повреждено или произойдет короткое замыкание, и самый простой способ в этом случае — ограничение тока.

Таким образом, мы имеем источник постоянного тока ограниченный 0,6 А, питаемый от переменного тока 230 В, сделанный фабричным методом и имеющий небольшие размеры. При этом во время работы он лишь незначительно нагревается.

Переходим к сборке. Для начала необходимо вскрыть блок питания для того, чтобы извлечь детали, которые будут вставлены в корпус новой лампы. Так как большинство блоков питания соединено пайкой, вскрываем блок ножовкой.

Для того, чтобы закрепить плату в корпусе лампы, в нашем случае использовался санитарный силикон. Силикон был выбран за его сопротивляемостью высоким температурам.

Перед тем, как закрыть лампу, крепим к крышке (используя болты) радиатор, к которому и был прикреплен светодиод.

Лампа готова. Потребляемая мощность составляет чуть менее 2,5 Вт, световой поток - 190 лм, что идеально подходит для экономичной, долговечной и прочной настольной лампы.

4. Светильник в коридоре.

Для освещения светодиодными светильниками прихожей мы использовал два светодиода Cree MX6 Q5, каждый из которых обладает мощностью 3 Вт и светоотдачей 278 лм и питается от старого блока питания от мобильного телефона Samsung. И хотя производителем в спецификации указана сила тока в 0,7 А, после замеров былоустановлена, что она ограничена 0,75 А.

Схема изготовления основы светильника аналогична предыдущему варианту. Вся внешняя конструкция собрана при помощи текстильной липучки, клея и пластиковых шайб от материнских плат.

Общее потребление этой конструкции составляет около 6 Вт при световом потоке 460 лм.

5. Светильник в ванной комнате.

Для ванной комнаты использовался светодиод Cree XM-L T6 с питанием от двух зарядок для телефонов LG.

Каждое из зарядных устройств может выдавать по заявлению производителя ток силой 0,9 А, но я обнаружил, что фактически сила тока равна 1 А. Оба источника питания соединены параллельно для получения тока силой 2 А.

При таких показателях светодиодный светильник будет вырабатывать световой поток в 700 лм при потребляемой мощности 6 Вт.

6. Светильник для кухни.
Если для прихожей и ванной комнаты не было необходимости для обеспечения определенного минимума освещенности, то на кухне это не так. Поэтому было решено использовать для кухни не один, а два последовательно соединенных светодиода Cree XM-L T6, каждый из которых имеет максимальную потребляемую мощность 9 Вт и максимальной световой поток 910 люменов.

Для эффективного охлаждения в нашем случае использовался радиатор, снятый со Slot 1 процессора Pentium 3, к которому были прикреплены оба светодиода при помощи термоклеяArcticAlumina. Хотя светодиоды Cree XM-L T6 могут потреблять ток силой 3 А, производитель для надежности работы рекомендует использовать ток силой 2 А, при котором они создают световой поток около 700 лм. В качестве источника питания использовался генерирующий 12В при токе 1.5A. После тестирования его при помощи резисторов, было обнаружено, что ток ограничен до значения в 1,8 А, что очень близко к искомому значению в 2 А.

Для предохранения радиатора и двух светодиодов использовались две пластиковых шайбы от материнской платы и два неодимовых магнита, снятых с поврежденного DVD-привода, закрепив их суперклеем и текстильной липучкой.

Ожидал, что такой светодиодный светильник будет выдавать 1200 лм, что сравнимо со световым потоком заменяемой люминесцентной лампой 23 Вт, однако было обнаружено, что на самом деле излучаемый свет даже более интенсивный, при потребляемой мощности около 12 Вт — почти половиной по сравнению со старой лампочкой.

7. Офисный светильник
Нам понадобится:

1. Светодиодные линейки 4 шт (на мощных Американских диодах CREE)
2. Подходящий драйвер (блок питания) 1 шт.
3. Металлический корпус будущего светильника.
4. Проводки, паяльник, ручной инструмент и крепеж.й светильник.

Можно использовать для изготовления корпус старого светильника

Либо использовать специальный алюминиевый профиль со стеклом. В этом случае драйвер устанавливается внутри профиля.

Устанавливаем диодные линейки 4 шт.

Делаем крепление к потолку (на тросиках) + ставим матовое стекло.

Вариант LED светильника в корпусе (от люминесцентного 2х36Вт)

Со стеклом

Или можно все поставить в офисный светильник 600х600 мм.

Ну и в качестве бонуса рассмотрим несколько примеров декоративных светильников на основе светодиодов.

Для декоративного светильника нам потребуются:
- 4 деревянных дощечки одинакового размера;
- дрель со сверлом 15 мм.;
- клей для дерева;
- морилка для дерева;
- кисть с карандашом;
- наждачная бумага;
- светодиодные свечи.
Прежде всего, необходимо дрелью проделать несколько отверстий в каждой дощечке, предварительно сделав разметку карандашом, - так мы получим своеобразный рисунок из кругов.

Наносим морилку на дерево.

С помощью клея соединяем 4 дощечки в светильник.

Проходимся наждачной бумагой по светильнику, чтобы придать ему винтажности.

Ставим внутрь светильника светодиодные свечи.

Ночник готов.

9. Светильник в восточном стиле.
В качестве плафонов для светильников, используем банки от клея пва.

Нам понадобятся:
- 2-3 банки из-под клея ПВА
- патроны, провод
- ножницы, острый нож
- горячий клеевой пистолет
- бамбуковые салфетки или соломенные потолочные плитки

Для начала надо разрезать салфетки на куски нужных размеров.

На основании банки маркером обвести патрон со светодиодом в 1 Ватт и вырезать круг ножом.

Затем при помощи горячего клеевого пистолета приклеиваем салфетки к банкам.

К пустым местам приклеиваем тесьму.

На этом этапе уже можно посмотреть, как будет светиться.

Осталось задекорировать на стыках тесьму деревянными бусинами.

В целях безопасности нужно насверлить отверстий для вентиляции. Можно побольше, их все равно не будет видно.

Вот и все, светильник готов.

10. Необычный декоративный светильник.

Изготовление светильника своими руками, было начато с нанесения предварительных эскизов на бумагу. Было желание, чтобы светильник не только был изогнут в плоскости, но и в пространстве, и имел причудливую форму 3d волны.

После того как эскиз на бумаге готов, приступаем к изготовлению светильника. Была измерена каждая труба на рисунке, и по этим размерам производилась резка труб. Чтобы получить необходимые углы, из бумаги вырезались шаблоны и крепились скотчем на трубе.

Все трубы были выложены на столе, и сделана подгонка относительно формы волны

Пропилы делались на стационарной циркулярной пиле. Таким образом получается ровные пропилы без задиров шириной 2 мм.

Теперь нужно соединить все трубы в одно целое. Главная задача сделать плавные изгибы, для этого не помешает применить шаблон (лист ДВП) на столе.

Поскольку трубы картонные, то соответственно соединять их можно при помощи клея ПВА, но я бы рекомендовал использовать клеи которые по крепче и быстрее застывают (момент, суперклей).

С обратной стороны на саморезы были привинчены деревянные планки, чтобы самодельный светильник можно было повесить на стену. И в каждой трубе были просверлены отверстия для вывода проводов от светодиодных лент.

Окраска труб производилась обычной краской в баллончике. Использовался красный цвет, поскольку стена, на которой должен быть расположен светильник, была белой, то хотелось получить некий контраст.

Краска высыхает очень быстро, по этому можно приступать к монтажу светодиодов. Главное запомните, что разрезать светодиодную ленту можно только в специально отмеченных местах. Ленту заранее необходимо разметить, чтобы ее хватило на все 12 труб.

Припаиваем к “+” контакту красные провода, а к “-” черные, чтобы в последствии не перепутать полярность.

Светодиодные полоски размещаем внутри труб и фиксируем клейкой стороной к стенке трубы, а провода выводим через заранее проделанные отверстия. Остается только параллельно соединить все провода (красные соединить с красными, а черные с черными) и подключить к блоку питания.

Теперь пришло время, чтобы повесить самодельный светильник на стенку.
Светильник готов.

Рассмотрим, как сделать светодиодный светильник своими руками. Основные материалы и элементы для самостоятельного изготовления светильника светодиодного типа представлены:

светодиодами выводного типа;
источником питания в виде драйвера тока без корпуса с наличием гальванической развязки;
алюминиевым, рассеивающим тепло радиатором в виде П-образного строительного профиля;
теплопроводящим двусторонним скотчем.

В качестве корпуса целесообразно использовать металлическую конструкцию, так как полупроводники, представленные диодами, под воздействием электрического тока способны значительно нагреваться.

Лучше всего воспользоваться для изготовления диодным драйвером на 12W LED с уровнем входного напряжения на 100-240V и выходным напряжением на 18-46V.

Основные этапы самостоятельного изготовления светодиодного светильника своими руками следующие:

вставить в цокольную часть резистор и пару конденсаторов;
впаять небольшой выпрямитель;
обработать поверхность;
создать изолирующую прослойку при помощи полимерной трубки;
осмотреть светодиодные контакты и проверить их работоспособность;
собрать конструкцию, припаяв платы на конденсатор;
выполнить заключительную изоляцию клеящим составом;
проверить соединение диодов;
подпаять конденсатор и резистор.

На заключительном этапе осуществляется клеевая изоляция всех контактов. Полностью готовая к эксплуатации осветительная конструкция может быть оставлена в исходном состоянии или накрыта абажуром, что позволит значительно смягчить свечение светильника.

Для самостоятельного создания мощного диодного светильника на основе сразу нескольких десятков светодиодов потребуется выполнить мероприятия, представленные:

определением количества диодов;
определением номинальной мощности;
подключением светодиодов к отрицательному контакту диодного моста;
спаиванием всех диодов «плюс на минус»;
объединением всех групп проводами;
добавлением диодного моста.

Вывод на плюс подключается к плюсовому проводу на первой группе, а отрицательный - к общему проводу на последнем диоде группы. Затем готовится цокольная часть, а провода припаиваются на входы переменного напряжения диодного моста.

Светодиоды: назначение, устройство и принцип действия
Сборка светильников в корпусе со светодиодными лентами
Светильники из энергосберегающих ламп
Видео

В современных условиях стоимость электроэнергии постоянно возрастает, поэтому светодиодные источники света приобретают все более широкую популярность у потребителей. Они отлично заменяют естественное освещение и позволяют экономить денежные средства. Однако существенным недостатком этих осветительных приборов является их высокая стоимость.

Популярность светодиодных светильников настолько высока, что мастера не обошли ее своим вниманием. На просторах интернета сегодня можно найти огромное количество схем, с помощью которых можно ответить на вопрос, как сделать светодиодный светильник своими руками? И как показала практика, самый простой из всех вариант – это использование в светильнике светодиодной ленты.

Конечно, лента чаще всего используется для декоративной подсветки, но если правильно провести расчеты яркости освещения и количества светодиодов, то из нее можно сделать неплохой светильник для зонального освещения. К примеру, для рабочего стола. Поэтому рассмотрим один из вариантов, который нам показался не очень сложным.

Схема светодиодного светильника своими руками

Для этого вам потребуется неисправный люминесцентный светильник. Как показывает практика, у него чаще всего выходит из строя электронный пускорегулирующий аппарат, а короче ЭПРА. Так вот все время менять ЭПРА на новый – денег не оберешься. Поэтому из этого источника света легко можно сделать светильник на светодиодной ленте.

Четыре разновидности светодиодных устройств

Светодиоды – полупроводниковые электронные приборы, излучающие свет в результате прохождения электрического тока. Появившись 15 лет назад, приборы домашнего назначения буквально сходу завоевали рынок источников света. Сегодня можно купить светодиодные лампы любой формы, размера, мощности и цвета. Но также можно сделать их самостоятельно, что под силу даже неопытному радиолюбителю.

Прежде, чем приступить к изготовлению светодиодного светильника своими руками, рассмотрим его конструкцию и принцип работы.Диод – это полупроводниковый прибор, пропускающий ток через p-n переход только в одном направлении. В результате выделения энергии при рекомбинации электронов и дырок излучаются фотоны с выделением световой и тепловой энергии.

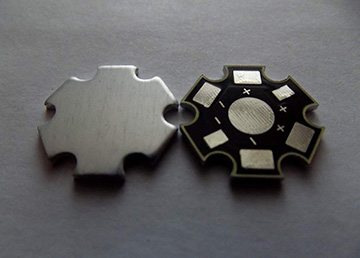

Простейшим радиатором является алюминиевая подложка, на которой располагаются светодиоды, однако такого теплоотведения будет недостаточно, если прибор собирается на 3-х и более полупроводниках. В такие светильники устанавливают специальные металлические радиаторы. В комнатных приборах его заменяет корпус лампочки.

Экономный вариант светодиодного светильника можно сделать своими руками на базе сгоревшей лампы. Для этого ее необходимо аккуратно разобрать перегоревшую лампу, не повредив цоколь и провести его чистку и обезжиривание.В цоколе размещаем защитный резистор на 100 Ом и два конденсатора по 220 нФ, рабочее напряжение которых составляет 400 В, конденсатор на 10 мкФ, отвечающий за отсутствие мерцания, выпрямитель (диодный мост) и светодиоды в соотношении 1 (красного свечения) к 3 (белого). Составные части схемы соединяем пайкой и изолируем монтажным клеем, заполняя все пространство цоколя между частями схемы и закрепляя их.

Кроме обычной лампы для создания светодиодного светильника своими руками используется галогенная лампа.

Галогенная лампа

Для сборки светильника на галогенной лампе необходимы следующие составные части:

схема сборки, которую можно составить самостоятельно или взять из интернета;
светодиоды;
неработающая галогенная лампа;
быстросохнущий клей;
медный провод;
паяльник и припой;
алюминиевая подложка толщиной 0,2 мм, которая будет заменять радиатор;
резисторы;
дырокол.

Разберем пошагово создание источника света на 220 В из светодиодной ленты. Чтобы решиться использовать новшество на кухне, достаточно вспомнить, что собранные своими руками светодиодные лампы существенно выгодней люминесцентных аналогов. Они живут в 10 раз дольше, а потребляют в 2–3 раза меньше энергии при одинаковом уровне освещения.

Для конструирования понадобятся две перегоревшие люминесцентные лампы длиной полметра и мощностью 13 ватт. Покупать новые смысла нет, лучше найти старые и неработающие, но не сломанные и без трещин.
Далее идем в магазин и покупаем светодиодную ленту. Выбор большой, поэтому к приобретению подойдите ответственно. Желательно покупать ленты с чистым белым или естественным светом, он не изменяет оттенки окружающих предметов. В таких лентах светодиоды собраны в группы по 3 штуки. Напряжение одной группы 12 вольт, а мощность 14 ватт на метровую ленту.
Затем нужно разобрать люминесцентные лампы на составные части. Осторожно! Не повредите провода, а также не разбейте трубку, иначе ядовитые пары вырвутся наружу и придется проводить уборку, как после разбитого ртутного градусника. Извлеченные внутренности не выбрасывайте, они пригодятся в дальнейшем.
Ниже представлена схема светодиодной ленты, которую мы купили. В ней ЛЕД подключены параллельно по 3 штуки в группе. Обратите внимание, что такая схема нам не подходит.
Ниже представлена схема светодиодной ленты, которую мы купили. В ней ЛЕД подключены параллельно по 3 штуки в группе. Обратите внимание, что такая схема нам не подходит.
Поэтому нужно разрезать ленту на участки по 3 диода в каждом и достать дорогие и бесполезные преобразователи. Разрезать ленту удобней кусачками или большими и крепкими ножницами. После спаивания проволочек должна получиться схема, приведенная ниже.
В итоге должно получиться 66 светодиодов или 22 группы по 3 ЛЕД в каждой, подключенные параллельно по всей длине. Расчеты просты. Так как нам понадобится преобразовать переменный ток в постоянный, то стандартное напряжение 220 Вольт в электрической сети нужно увеличить до 250. Необходимость «накинуть» напряжение связана с процессом выпрямления.
Для выяснения количества секций светодиодов нужно разделить 250 Вольт на 12 Вольт (напряжение для одной группы по 3 штуки). В итоге получим 20,8(3), округлив в большую сторону, получаем 21 группу. Здесь желательно добавить ещё одну группу, поскольку общее количество светодиодов придется разделить на 2 лампы, а для этого нужно четное число. К тому же добавив ещё одну секцию, сделаем общую схему безопаснее.
Нам понадобится выпрямитель постоянного тока, именно поэтому нельзя выбрасывать извлеченные внутренности люминесцентной лампы. Для этого достаем преобразователь, при помощи кусачек удаляем конденсатор из общей цепи. Сделать это достаточно просто, поскольку он расположен отдельно от диодов, то достаточно отломить плату.
На схеме показано, что должно в итоге получиться, более подробно.
На схеме показано, что должно в итоге получиться, более подробно.
Далее при помощи пайки и суперклея нужно собрать всю конструкцию. Даже не пытайтесь уместить все 22 секции в один светильник. Выше говорилось, что нужно специально найти 2 полуметровые лампы, поскольку разместить все светодиоды в одной просто невозможно. Также не нужно рассчитывать на самоклеющийся слой на обратной стороне ленты. Он не протянет долго, поэтому светодиоды нужно закрепить при помощи суперклея или жидких гвоздей.

Подведем итоги и выясним достоинства собранного изделия:

Количество света от получившихся светодиодных ламп в 1,5 раза больше, чем у люминесцентных аналогов.
Потребляемая мощность при этом намного меньше, чем у ламп дневного света.
Служить собранный источник света будет в 5–10 раз дольше.
Наконец, последнее преимущество - направленность света. Он не рассеивается и направлен строго вниз, благодаря чему используется у рабочего стола или на кухне.

Разумеется, испускаемый свет не отличается высокой яркостью, но главным достоинством является низкое энергопотребление лампы. Даже если включить и никогда не выключать её, то она за год съест всего 4 кВт энергии. При этом стоимость потребляемой электроэнергии в год сопоставима со стоимостью билета в городском автобусе. Поэтому такие источники света особенно эффективно использовать там, где требуется постоянная подсветка (коридор, улица, подсобка).

Разберем другой способ создания светодиодного светильника. Люстра или настольная лампа нуждается в стандартном цоколе E14 или E27. Соответственно, схема и используемые диоды будут отличаться. Сейчас широко используются компактные люминесцентные лампы. Нам потребуется один перегоревший патрон, также изменим общий список материалов для сборки.

Понадобятся:

перегоревший цоколь E27;
драйвер RLD2-1;
светодиоды НК6;
кусок картона, но лучше - пластика;
суперклей;
электрическая проводка;
а также ножницы, паяльник, плоскогубцы и другие инструменты.

Приступим к созданию самодельной лампы:

Сначала нужно разобрать старый светильник. В люминесцентных компактных лампах цоколь присоединяется к пластинке с трубками при помощи защелок. Если найти места с защелками и поддеть их отверткой, то цоколь отсоединится достаточно просто. При разборке нужно быть осторожным, чтобы не повредить трубки. Если они лопнут, то наружу попадут ядовитые вещества, содержащиеся в них. При вскрытии следите, чтобы электропроводка, ведущая к цоколю, осталась цела. Также не выбрасывайте содержимое цоколя.
Из верхней части с газоразрядными трубками нужно сделать пластинку, к которой будут крепиться светодиоды. Для этого отсоединяем трубки лампочки. В оставшейся пластинке находится 6 отверстий. Чтобы светодиоды надежно крепились в ней, нужно сделать пластмассовое или картонное «дно», которое также будет изолировать светодиоды. Использовать будем светодиоды НК6 (фото внизу). Их достоинство в том, что они многокристальные (по 6 кристаллов в диоде) с параллельным подключением. Из-за этого источник света получается достаточно ярким при минимальной мощности.
Использовать будем светодиоды НК6 (фото внизу). Их достоинство в том, что они многокристальные (по 6 кристаллов в диоде) с параллельным подключением. Из-за этого источник света получается достаточно ярким при минимальной мощности.
В крышке делаем по 2 отверстия для каждого светодиода. Прокалывайте отверстия аккуратно и равномерно, чтобы их расположение и задуманная схема соответствовали друг другу. При использовании в качестве «дна» куска пластмассы светодиоды будут крепиться довольно прочно, но в случае применения куска картона понадобится склеить основание со светодиодами с помощью суперклея или жидких гвоздей.
Так как лампочка будет применяться в сети с напряжением 220 вольт, то понадобится драйвер RLD2-1. К нему можно подсоединить 3 одноваттных диода. У нас же 6 светодиодов с мощностью 0,5 ватт каждый. Поэтому схема соединения будет состоять из двух последовательно соединенных частей, в каждой части располагается 3 параллельно подсоединенных светодиода. Вверху приведена схема, а в реальности вся конструкция выглядит так:
Вверху приведена схема, а в реальности вся конструкция выглядит так:
Перед сборкой нужно изолировать драйвер и плату друг от друга при помощи кусочка картона или пластика. Это позволит избежать короткого замыкания в будущем. Беспокоиться о перегреве не стоит, лампа практически не нагревается.
Осталось собрать конструкцию и проверить в деле.

Световой поток собранного светильника равняется 100–120 люменам. Благодаря чистому белому свету лампочка кажется существенно светлее. Этого хватит для освещения небольшого помещения (коридора, подсобки). Главным достоинством светодиодного источника света является низкое энергопотребление и мощность - всего 3 Ватта. Что в 10 раз меньше ламп накаливания и в 2–3 раза - люминесцентных. Работает она от обычного патрона с питанием 220 вольт.

Сборка светильника

Схема простейшего светильника, работающего от сети 220 В, состоит из двух резисторов сопротивлением 12 кОм и двух светодиодов, установленных параллельно. Схема актуальна для четного количества LED-приборов.Для нечетного - в схеме должен присутствовать драйвер, стабилизирующий выходной ток и напряжение.

Лучше всего приобрести готовый драйвер, который подбирается под светодиодный прибор. Кроме этого, драйвер также можно сделать своими руками, используя выпрямительный мост, конденсаторы и обычные диоды, которые в сборке преобразовывают напряжение сети в напряжение заданной частоты и значения. Резисторы в такой схеме выполняют роль ограничителя силы тока.

Как видно из описанного выше, светодиодный прибор может собрать любой человек, который хотя бы раз в жизни держал в руках паяльник и умеет пользоваться интернетом, где представлено много примеров стандартных и нестандартных схем и решений для сборки светодиодного светильника.

Простейшую лампу можно сделать своими руками, используя светодиодную ленту, которую достаточно закрепить на любой плоской поверхности при помощи двухстороннего скотча. Для большей надежности и расширения функциональных возможностей прибора светодиодную ленту удобно размещать в корпусе от неработающей люминесцентной лампы, длина которой не превышает 30 см.

Для изготовления светодиодных светильников подойдут следующие типы лент:

SMD 3528 (60 (4,8 Вт); 120 (7,2 Вт); 240 (16 Вт) светодиодов на погонном 1 метре);
SMD 5050 (30 (7,2 Вт); 60 (14 Вт); 120 (25 Вт).

Плотность и расположение светодиодов на лентах типа SMD 3528 и SMD 5050

Оптимальным выбором станет LED-лента SMD 5050, параметры которой соответствуют следующим значениям:

угол излучения – 120 градусов;
напряжение питания – 12 В;
ток – 1,2 А/м

Светодиодную ленту с помощью скотча необходимо приклеить к внутренней части корпуса. Для работы можно купить блок питания или собрать своими руками, используя схему, приведенную ниже. Преимуществом самостоятельно собранного блока питания является то, что есть возможность скрыть его в корпусе светильника.

Лампа своими руками на основе светодиодной ленты по своим параметрам не отличается от покупного варианта. При этом его стоимость выходит значительно ниже, чем стоимость готового изделия.

Очищаем галогенную лампу от всех составных частей и замазок.
Вынимаем ее из отражателя.
Подготавливаем диск-отражатель, на котором будут располагаться светодиоды. Диск наклеиваем на алюминиевую подложку (шаблон диска можно взять в интернете) и делаем в нем дырочки.
Согласно схеме, располагаем светодиоды на диске ножками вверх, учитывая их полярность. Между ними прокатываем немного клея, избегая попадания на контакты.
Паяем контакты светодиодов так, чтобы цепочка начиналась положительной полярностью (« ») и заканчивается отрицательной («-»).
Положительные контакты соединяем между собой пайкой.
К отрицательным контактам при помощи пайки присоединяем резисторы и соединяем их контакты между собой припоем, получая отрицательно заряженные резисторы.
Контакты резисторов также соединяем между собой и припаиваем к ним медные провода. Во избежание короткого замыкания пространство между контактами и проводами заливаем клеем.
Склеиваем межу собой диск и отражатель галогенки.
После полимеризации клея можно подключать источник питания на 12 В.

Способов создания лампы своими руками великое множество. Наиболее распространены методы с использованием старого цоколя от перегоревшей люминесцентной лампы. Такой ресурс найдется у каждого в доме, поэтому проблем с поиском не будет. Помимо этого понадобятся:

Цоколь от перегоревшего изделия.
Непосредственно ЛЕД. Они продаются в виде светодиодных лент или отдельных светодиодов НК6. Каждый элемент имеет силу тока примерно 100–120 мА и напряжение около 3–3,3 Вольта.
Потребуется диодный мост или выпрямительные диоды 1N4007.
Нужен предохранитель, который можно найти в цоколе перегоревшей лампы.
Конденсатор. Его емкость, напряжение и другие параметры выбираются в зависимости от электрической схемы для сборки и количества светодиодов в ней.
В большинстве случаев потребуется каркас, на который будут крепиться светодиоды. Каркас можно сделать из пластика или подобного материала. Главное требование - не должен быть металлическим, токопроводящим и должен быть теплоустойчивым.
Для надежного прикрепления светодиодов к каркасу потребуется суперклей или жидкие гвозди (последние предпочтительней).

Один–два элемента из вышеперечисленного списка могут не пригодиться при некоторых схемах, в других случаях могут, наоборот, добавляться новые звенья цепи (драйвера, электролиты). Поэтому список необходимых материалов нужно составлять в каждом конкретном случае индивидуально.

Если же используется нечетное число светодиодов, в схему требуется включать драйвер для стабилизации выходного тока и напряжения. Рекомендуется приобрести уже готовое изделие, адаптированное под конкретный светильник. Самостоятельная сборка драйвера осуществляется с использованием выпрямительного моста, конденсаторов и обыкновенных диодов, используемых для преобразования сетевого напряжения в напряжение с нужным значением и частотой. Роль резисторов в данной схеме заключается в ограничении силы тока.

Одним из наиболее простых вариантов светильника является светодиодная лента, которая крепится на любую плоскую поверхность двухсторонним скотчем. Основой могут служить неработающие светильники, при условии, что их габариты совпадают с размерами ленты. Когда все подготовительные работы выполнены, можно начинать изготовление светодиодных светильников своими руками.

После крепления вся рабочая часть подключается к блоку питания, которым можно купить в готовом виде или собрать своими руками. В последнем случае собранный блок можно разместить внутри корпуса светильника, в то время как готовый блок питания устанавливается только рядом со светильником. В обоих случаях собранный прибор освещения будет аккуратным и экономичным, обеспечивая нормальное освещение рабочей поверхности. При сборке следует обратить особое внимание на качество изоляции всех токопроводящих частей.

Во-первых, необходимо отметить, что светодиодная лента – это, по сути, плато гибкого типа, на котором установлены светодиоды и резисторы (токоограничивающие).
Во-вторых, обратите внимание на ее технические характеристики, особенно это касается яркости горения диодов. Оптимальный вариант: 780-900 Lm/м.
В-третьих, подогнать под размер светильника саму ленту не проблема. Она подрезается по участкам, которые на ней обозначены. В других местах резать нельзя.
В-четвертых, на обратной стороне ленты нанесен клеящийся слой, так что закрепить ее на поверхности светильника будет просто.

Место для отрезания светодиодной ленты

В первую очередь необходимо из светильника удалить плато ЭПРА. Затем на него наклеиваются отрезки светодиодной ленты. В данном случае количество наклеиваемых рядов может быть разным, к примеру, шесть рядов по три диода в каждом с поперечной установкой. Вариации установки могут быть разными, главное – точно соблюсти мощность необходимого свечения.

Блок питания

На этом элементе нового светильника необходимо остановиться более подробно, потому что светодиодная лента на блоке питания люминесцентной лампы работать не будет. Все дело в том, что для светодиодной ленты необходима стабилизация напряжения и тока. Если этого не сделать, то диоды будут перегреваться, и в конечном итоге просто перегорят.

В нашем случае оптимальный вариант – это блок питания без трансформатора, но с балластным конденсатором. Вот схема блока питания снизу.

Блок питания с балластным конденсатором

В этой схеме C1 – это тот самый балластный конденсатор, который гасит сетевое напряжение 220 вольт. После него ток подается на диодный выпрямитель VD1-VD4. После этого постоянное напряжение подается на фильтр C2. Чтобы конденсаторы быстро разряжались, в схему установлено два резистора R2 для C1, R3 для C2.

Самый главный элемент в этой электрической сети – конденсатор C1. Здесь важно точно подобрать его по необходимым параметрам емкости. Не стоит для этого пользоваться сложными формулами. Просто найдите в интернете калькулятор, с помощью которого вы точно проведете расчет. Правда, для этого понадобится одна вводная информация: сила тока на отрезке светодиодной ленты. Обычно это указывается в паспорте изделия.

Но учитывайте тот момент, что в сопроводительных документах указывается максимальный параметр тока, поэтому не стоит его принимать, как основной. К примеру, ток в 150 мА будет нормальным для нового светильника длиною 30 см. При этом светодиоды нагреваться не будут, а яркость свечения будет достаточной.

Блок питания для светодиодной ленты

Попробуйте ввести в калькулятор наши данные, вы получите показатель емкости конденсатора – 2,08 мкФ. Округляем его до стандартного – 2,2 мкФ, который будет выдерживать напряжение до 400 вольт.

Внимание! Собранный по этой схеме блок питания является бестрансформаторным. Поэтому всю схему надо установить в специальный корпус, который не пропускает электрического тока, к примеру, в пластмассовый. Плюс ко всему рекомендуется придерживаться строго всех правил техники безопасности. Нельзя соприкасаться во время работы светильника с токоведущими частями блока.

Постоянно выходящий из строя ЭПРА выбрасывать не надо. Его необходимо проверить на исправность. Здесь важно, чтобы был цел диодный мост, все остальные детали можно убрать.

Цоколи ламп накаливания.
Корпуса от перегоревших энергосберегающих или галогенных ламп.
Выполненные своими руками приспособления.

Светодиодный светильник из перегоревшей лампы

Старый перегоревший прибор аккуратно разбирается так, чтобы цоколь оставался неповрежденным. После этого его нужно почистить и обезжирить. Схема, размещаемая внутри цоколя, состоит из двух защитных резисторов на 100 Ом, двух конденсаторов по 220 нФ и рабочим напряжением 400 вольт, одного конденсатора на 10 мкФ, нейтрализующего мерцание.

Преимущества самодельной лампы

В магазине можно найти множество видов ламп. Каждый тип имеет свой недостаток и преимущество. Лампы накаливания постепенно сдают свои позиции из-за высокого потребления энергии, низкой светоотдачи, несмотря на высокий индекс цветопередачи. По сравнению с ними люминесцентные источники света - настоящее чудо.

Но и у ламп дневного света есть недостатки. Они быстро выходят из строя из-за частого включения-выключения, к тому же содержащиеся в трубках пары ядовиты, а сама конструкция требует специальной утилизации. По сравнению с ними лампа на светодиодах (LED) - вторая революция в области освещения. Они ещё более экономичны, не требуют особой утилизации и работают в 5–10 раза дольше.

У светодиодных ламп есть один, но существенный недостаток - они самые дорогие. Чтобы снизить этот минус до минимума или обернуть его в плюс, потребуется соорудить её из светодиодной ленты своими руками. При этом стоимость источника света становится ниже, чем у люминесцентных аналогов.

Самодельная светодиодная лампа обладает рядом преимуществ:

срок службы устройства при правильной сборке составляет рекордные 100 000 часов;
по эффективности ватт/люмен они также превосходят все аналоги;
стоимость самодельной лампы не выше, чем у люминесцентной.

Разумеется, есть один недостаток - отсутствие гарантий на изделие, который должен компенсироваться точным соблюдением инструкций и мастерством электрика.

Специализированные магазины предлагают большой выбор светодиодных аппаратов. Однако порой в ассортименте невозможно найти прибор, отвечающий необходимым параметрам. Кроме того, LED-приборы традиционно отличаются высокой стоимостью.

Между тем, вполне возможно сэкономить средства и получить идеальную лампу, выполнив сборку самостоятельно. Сделать это несложно и достаточно будет элементарных технических знаний и практических умений.

Выполненное своими руками LED-устройство имеет ряд значительных преимуществ над приобретенным в магазине аналогом. Они отличаются экономичностью: при аккуратной сборке и использовании качественных деталей период эксплуатации достигает 100 тысяч часов.

Такие приборы показывают высокую степень энергоэффективности, которая определяется соотношением потребляемой мощности и яркости выработанного света. Наконец, их стоимость на порядок ниже, чем фабричных аналогов.

Изготовление светодиодного светильника из галогенной лампы

В соответствии со схемой, светодиоды располагаются на диске в положении ножками вверх с учетом их полярности. Между ними наносится небольшое количество клея, так чтобы он не попадал на контакты. Во время пайки вся цепочка должна начинаться с плюса и заканчиваться минусом. Далее выполняется соединение положительных контактов при помощи пайки. Отрицательные контакты соединяются с резисторами и между собой. В результате, получаются резисторы с отрицательным зарядом.

Контакты резисторов соединяются между собой, после чего к ним припаиваются медные провода. Промежуток между проводами и контактами заливается клеем, чтобы избежать короткого замыкания. Затем диск и отражатель склеиваются между собой. После того как клей высохнет, можно подключаться к источнику питания на 12 вольт.

Главными вопросами, которые приходится решать при изготовлении LED-ламп, является перевод переменного электрического тока в пульсирующий и его выравнивание до постоянного. Помимо этого, предстоит ограничить силу электропотока 12 вольтами, что необходимо для питания диода.

Продумывая устройство, следует также решить ряд конструктивных задач, а именно:

как расположить схему и светодиоды;
как изолировать систему;
как обеспечить теплообмен в устройстве.

Перед сборкой желательно продумать все эти проблемы с учетом требований, которые предъявляются к самодельному источнику света.

Помимо корпуса, для создания лампы потребуются и другие элементы. Это, прежде всего светодиоды, которые можно приобрести в виде LED-лент или отдельных элементов НК6. Сила тока каждой детали равна 100-120 мА; напряжение 3-3,3 V.

Необходимы также выпрямительные диоды 1N4007 либо диодный мост, а также предохранители, обнаружить которые можно в цоколе старого прибора.

Понадобится и конденсатор, емкость и напряжение которого должны соответствовать используемой электросхеме и количеству использованных в ней LED-элементов.

Если не используется готовая плата, нужно подумать о каркасе, к которому крепятся светодиоды. Для его изготовления подойдет теплоустойчивый материал, не являющийся металлом и непроводящий электрический ток.

Как правило, подобную деталь выполняют из прочных пластиков или плотного картона. Для крепления светодиодных элементов к каркасу понадобятся жидкие гвозди или суперклей.

Энергосберегающая лампа

После того, как энергосберегающая лампа отслужила свой срок и сгорела, мастера hand-made рекомендуют не выбрасывать ее, а использовать прибор для создания светодиодного осветительного прибора. Это возможно осуществить при наличии в лампе исправного электронного балласта (ЭБ) и целого корпуса с цоколем, которые станут основой нового изделия.

Чтобы завершить комплектацию, необходимо приобрести светодиоды типоразмера 5 мм и 4 сверхбыстрых диода типа UF4007.Суть создания светодиодной лампы на основе энергосберегающей заключается в установке выпрямительного моста на выходе ЭБ, который позволит получить постоянное напряжение 100 В при токе 130 мА.

Для уменьшения частоты переменного напряжения на выходе ЭБ выпрямительный мост соберем из диодов UF4007, к выходу которого припаиваем конденсатор на 0,1 мкФ, работающий на напряжении 400 В. Диодный мост устанавливаем на место конденсатора С3 (см. типовую схему ЭБ лампы), соединяющего нити накаливания лампы, который потом замыкаем между собой.

Отдельно собираем последовательную цепь из 30 светодиодных приборов, ток потребления которых составляет 20 мА, и проверяем ее работу.При постоянном напряжении 100 В и токе 130 мА можно собрать 5 цепочек LED-диодов по 30 штук и получить лампу, мощность которой составит 15 Вт.

Как видим из описанного выше, светодиодный светильник можно сделать своими руками, не только спаяв схему, но и используя различные приборы – светодиодную ленту и лампы разных типов.

Энергосберегающие лампы, выслужившие свой срок, не стоит выбрасывать, их можно использовать в качестве основы для светодиодных светильников. Корпус лампы вместе с цоколем должен быть целым, а электронный балласт полностью исправным, поскольку именно они будут основой нового светильника. Кроме того, потребуются светодиоды типоразмером 5 мм и сверхбыстрые диоды в количестве 4 штук.

На выходе энергосберегающей лампы устанавливается выпрямительный мост, обеспечивающий поступление постоянного напряжения в 100 вольт при силе тока в 130 мА. Отдельно собирается последовательная цепь из 30 светодиодов, количество таких цепочек может доходить до пяти.

Световой поток светодиода онлайн расч. .

Схемы светодиодных ламп

Схема включает четыре диода, которые подключаются разнонаправленно. Благодаря этому мост приобретает возможность трансформировать сетевой ток в 220 V в пульсирующий.

Происходит это следующим образом: при проходе по двум диодам синусоидальных полуволн, они изменяются, что вызывает потерю полярности.

При сборке к плюсовому выходу перед мостом подключается конденсатор; перед минусовой клеммой – сопротивление на 100 Ом. Еще один конденсатор устанавливается позади моста: он понадобится для сглаживания перепадов напряжения.

Наиболее простым способом создания LED светильника является выполнение источника света на основе сломанного светильника. Необходимо проверить работоспособность обнаруженных деталей, что можно сделать с помощью аккумулятора на 12 V.

Неисправные элементы нужно заменить. Для этого следует распаять контакты, убрав перегоревшие элементы, поставить на их место новые. При этом важно соблюдать чередование анодов и катодов, которые крепятся последовательно.

Если требуется поменять лишь 2-3 штуки чипа, достаточно просто припаять их на участки, где ранее находились вышедшие из строя компоненты.

При полной самостоятельной сборке нужно соединять в ряд по 10 диодов, соблюдая правила полярности. Несколько выполненных цепей припаиваются к проводам.

При сборке схем важно следить, чтобы спаянные концы не касались друг друга, поскольку это может привести к замыканию прибора и выхода системы из строя.

Чтобы избежать мерцания, свойственного LED-светильникам, описанную выше схему можно дополнить несколькими деталями. Таким образом, она должна состоять из диодного моста, резисторов на 100 и 230 Ом, конденсаторов на 400 нФ и 10 мкФ.

Чтобы защитить устройство от перепадов напряжения в начале схемы помещается резистор в 100 Ом, за которым впаивается конденсатор 400 нФ, после него устанавливается диодный мост и еще один резистор на 230 Ом, за которым идет собранная цепочка светодиодов.

Подобная схема также вполне доступна начинающему мастеру. Для ее выполнения требуются два резистора 12k и две цепочки из одинакового числа светодиодов, которые припаиваются последовательно с учетом полярности. При этом одна полоса со стороны R1 подсоединяется катодом, а другая – с R2 – анодом.

Выполненные по этой схеме светильники имеют более мягкий свет, поскольку действующие элементы зажигаются по очереди, благодаря чему пульсация вспышек почти незаметна невооруженному глазу.

Устройства успешно применяются в качестве настольной лампы и в других целях. Для создания оптимального освещения специалисты рекомендуют применять ленты из 20-40 диодов. Меньшее количество дает небольшой световой поток, соединение большего числа элементов технически довольно сложно выполнить.

Основа основ – расчет и принцип работы токового драйвера с гасящим конденсатором

Резистор R1 ограничивает скачок тока при подаче питания, пока схема не стабилизируется (около 1 секунды). Значение от 50 до 150 Ом. Мощность 2 Вт.

Резистор R2 обеспечивает работу балластного конденсатора. Во-первых, он его разряжает при отключении питания. Как минимум для того, чтобы вас не тряхнуло током при выкручивании лампочки. Вторая задача – не допустить токового броска в случае, когда полярность заряженного конденсатора и первой полуволны 220 вольт не совпадают.

Собственно, гасящий конденсатор С1 – основа схемы. Он является своеобразным фильтром тока. Подбирая емкость, можно установить любой ток в цепи. Для наших диодов он не должен превышать 20 мА в пиковых значениях напряжения сети.

Электролитический конденсатор C2 нужен для предотвращения мерцания лампы. Светодиоды не имеют инертности при включении-выключении. Поэтому глаз будет видеть мерцание с частотой 50 Гц. Кстати, этим грешат дешевые китайские лампы. Проверяется качество конденсатора с помощью любого цифрового фотоаппарата, хоть смартфона. Посмотрев на горящие диоды через цифровую матрицу, можно увидеть моргание, неразличимое для человеческого глаза.

Кроме того, этот электролит дает неожиданный бонус: светильники выключаются не сразу, а с благородным медленным затуханием, пока емкость не разрядится.

I = 200*C*(1.41*U cети – U led)

I – полученный ток цепи в амперах

200 – это константа (частота сети 50Гц * 4)

1,41 – константа

С – емкость конденсатора С1 (гасящего) в фарадах

U сети – предполагаемое напряжение сети (в идеале – 220 вольт)

U led – суммарное падение напряжения на светодиодах (в нашем случае – 3,3 вольта, помноженное на количество LED элементов)

Подбирая количество светодиодов (с известным падением напряжения) и емкость гасящего конденсатора, надо добиться требуемого тока. Он должен быть не выше указанного в характеристиках светодиодов. Именно силой тока вы регулируете яркость свечения, и обратно пропорционально – срок жизни светодиодов.

Для удобства можно создать формулу в Exel.

Схема проверена неоднократно, первый экземпляр собран почти 3 года назад, трудится в светильнике на кухне, сбоев в работе не было.

Переходим к практической реализации проектов. Количество LED элементов и емкость конденсатора в отдельных схемах обсуждать нет смысла: проекты индивидуальные для каждого светильника. Рассчитывались строго по формуле. Приведенная выше схема на 60 светодиодов с конденсатором на 68 микрофарад – не просто пример, а реальный расчет для тока в цепи 15 мА (для продления жизни светикам).

Выпрямленный ток переходит на последовательно подключенные светодиоды HL1-HL27, количество которых могут достигать 80 штук.

Чтобы избежать мерцания и добиться стабильно ровного цвета желательно использовать конденсатор С2, который должен иметь как можно большую емкость.

Выводы и полезное видео по теме

Значит, имея под руками неработающие линейные или компактные люминесцентные лампы и несколько элементов, приведенных выше в данной статье, можно создать своими руками светодиодную лампу, обладающую рядом преимуществ. Одно из основных - низкая стоимость по сравнению с лампами, которые можно приобрести в магазине.

Как видите, собрать светодиодный светильник своими руками не проблема, если вы немного разбираетесь в электрических элементах и владеете навыками работы с паяльником. Конечно, это не единственная схема. Можно сделать светильник из обычной энергосберегающей лампы, или люстры, где использовались лампы накаливания. Главное – правильно собрать блок питания, подгоняя его под напряжение 12 вольт и силу тока отрезка светодиодной ленты.

Светодиодная лампа на 220В своими руками – схема сборки

Как выбрать блок питания для светодиодной ленты 12В

Как можно сделать светомузыку из светодиодной ленты своими руками

Светодиодные светильники своими руками

С удорожанием электроэнергии многие задумываются о покупке светодиодных источников света, которые приносят ощутимую экономию и являются прекрасными заменителями естественного освещения. Однако сегодня не многие могут себе позволить светодиодный светильник, ведь их стоимость еще достаточно высока. Поэтому, благодаря народным умельцам, в этой статье рассмотрим, как можно сделать осветительный прибор из светодиодов своими руками.

Лампы на светодиодах, выполненные самостоятельно, обладают высокими техническими характеристиками. Они почти не уступают фабричным моделям по таким качествам, как прочность, надежность, долговечность. Сборка подобных устройств доступна практически каждому: для успешного ее выполнения необходимо лишь строго следовать схемам и аккуратно выполнять все предписанные манипуляции.

Собираем простую LED-лампу

Рассмотрим выполнение светильника в стандартном цоколе от люминесцентной лампы. Для этого нам придется несколько изменить приведенный выше список материалов. В этом случае мы используем:

старый цоколь Е27;
светодиоды НК6;
драйвер RLD2-1;
кусок пластика или плотного картона;
суперклей;
электропроводку;
паяльник, плоскогубцы, ножницы.

Первоначально требуется разобрать светильник. У люминесцентных устройств подсоединение цоколя к пластинке с трубками осуществляется с помощью защелок. Важно обнаружить место крепежа и поддеть элементы отверткой, что позволит легко отсоединить патрон.

Разбирая прибор, нужно соблюдать предельную осторожность, чтобы не нанести вреда трубкам, внутри которых находится ядовитое вещество. Одновременно необходимо следить за целостностью электропроводки, подсоединенной к цоколю, а также сохранять детали, содержащиеся в нем.

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов. Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали.

Для их надежного крепления лучше сделать дополнительную пластмассовую или картонную крышку, которая послужит для изолирования чипов.

В лампе будут применяться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным подключением. Они позволяют создать довольно яркий осветительный прибор при минимуме потребляемого электричества.

Для подключения каждого светодиода к крышке необходимо выполнить по два отверстия. Прокалывать их следует аккуратно в строгом соответствии схеме.

Пластиковая деталь позволяет прочно зафиксировать LED-элементы, тогда как использование картона требует дополнительного закрепления светодиодов к основанию при помощи жидких гвоздей либо суперклея.

Так как устройство рассчитано на применение шести светодиодов мощностью по 0,5 ватт каждый, в схеме нужно предусмотреть три параллельно подсоединенных элемента.

В конструкции, которая будет работать от электросети мощностью 220 В, нужно предусмотреть драйвер RLD2-1, который следует приобрести в магазине или выполнить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно заизолировать драйвер и плату друг от друга, используя пластик или картон. Поскольку лампа почти не нагревается, не стоит беспокоиться о перегреве.

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение.

Устройство, работающее от стандартного патрона с питанием 220В, имеет низкое энергопотребление и мощность равную 3 Ваттам. Последний показатель в 2-3 раза меньше, нежели у люминесцентных устройств и в 10 раз меньше, чем у ламп накаливания.

Хотя световой поток равен всего лишь 100-120 люменов, благодаря ослепительно белому цвету лампа кажется значительно ярче. Собранный светильник можно применять в качестве настольного либо для освещения компактного помещения, например, коридора или чулана.

Светодиодные светильники на различной основе

Галогенная лампа

Простейший настольный или настенный светодиодный светильник своими руками можно собрать даже при отсутствии опыта в области электрической техники.

При этом понадобится приобрести минимальный набор материала и инструмента.

Какие светодиоды стоит использовать?

Выбор диодов в настоящее время очень широкий.

В зависимости от типа светового потока и конструктивных особенностей светодиоды могут быть:

источники общего назначения, отличающиеся формированием качественного рассеянного света и предназначенные для монтажа в жилых и офисных помещениях;
источники направленного светового потока, используемые для обустройства акцентированного подсвечивания отдельных участков;
источники линейного типа, востребованные для освещения офисных помещений и торговых залов.

Источники света выполняются на основе индикаторных светодиодов, SMD-диодов, COB-диодов и филаментных диодов. Светодиоды с высокими показателями мощности значительно выгоднее, что обусловлено повышенной трудоемкостью. Оптимальным является сверхяркий диод 1W с питанием 3,2-3,4V, потребляемым током 350 ma, длиной волны 6500K и световым потоком 140l m.

При выборе источника света целесообразно отдавать предпочтение выводным светодиодам, так как их применение позволяет выполнить все монтажные работы максимально быстро и легко.

Источники питания

Любые светодиоды отличаются повышенной чувствительностью к разнообразным внешним воздействиям, способным очень негативно сказываться на сроке эксплуатации и качественных характеристиках освещения.

В качестве источника питания для светодиодного светильника можно рассматривать три основных направления, представленных:

источниками тока в виде блока питания или драйвера;
блоками аварийного питания;
защитными устройствами для светодиодных осветительных приборов.

Популярные модели источников тока от ведущих производителей разрабатываются с учетом всех основных особенностей отечественных электрических сетей.

Серии источников питания для осветительных приборов светодиодного типа отличаются мощностью, выходным напряжением и токами, коэффициентами пульсации и многими другими основными параметрами.

Использование радиатора для светодиодов

С целью охлаждения светодиодных светильников и компонентов, выделяющих значительное количество тепловой энергии, применяются радиаторы, работающие по принципу:

излучения тепловой энергии или тепловой конвекции;
турбулентной конвекции.

Первый вариант является способом пассивного охлаждения, при котором определенное количество энергии выделяется в атмосферные слои посредством инфракрасного потока, а некоторое количество – посредством воздушной циркуляции. Второй вариант относится к категории активных способов, поэтому предполагает применение вентиляторов или иных механических приспособлений.

Радиатор для светодиода

Достоинства и недостатки используемых систем охлаждения:

Пассивная система не обладает действующими механизмами, поэтому не нуждается в каком-либо обслуживании. Однако такой вариант потребует установки большого, достаточно тяжелого и дорогостоящего теплового отвода. Предпочтение рекомендуется отдавать алюминиевым радиаторам.
Активная система чаще всего основана на процессе охлаждения с высокими показателями производительности. Такой способ отличается повышенной чувствительностью ко многим климатическим условиям и повышенными показателями шума.

Для светодиодных осветительных приборов оптимальными температурными показателями являются 65 о С. Тем не менее, при низких температурных режимах повышается уровень КПД светодиодного источника света и ресурс работоспособности.

Перед выполнением сборки светодиодного устройства требуется определить вид применяемого радиатора:

штыревого или игольчатого типа с естественным охлаждением;
ребристого типа с принудительным охлаждением.

Как показывает практика, радиатор штыревого типа при равных габаритах с ребристыми радиаторами обладает производительностью примерно на 65-70 %.

Стандартный расчёт общей площади охлаждающего элемента для осветительного прибора в виде светодиодной лампы осуществляется посредством проектного и поверочного способа.

Процесс изготовления светильника своими руками

светодиодами выводного типа;
источником питания в виде драйвера тока без корпуса с наличием гальванической развязки;
алюминиевым, рассеивающим тепло радиатором в виде П-образного строительного профиля;
теплопроводящим двусторонним скотчем.

Самодельный светильник

Основные этапы самостоятельного изготовления светодиодного светильника своими руками следующие:

вставить в цокольную часть резистор и пару конденсаторов;
впаять небольшой выпрямитель;
обработать поверхность;
создать изолирующую прослойку при помощи полимерной трубки;
осмотреть светодиодные контакты и проверить их работоспособность;
собрать конструкцию, припаяв платы на конденсатор;
выполнить заключительную изоляцию клеящим составом;
проверить соединение диодов;
подпаять конденсатор и резистор.

На заключительном этапе осуществляется клеевая изоляция всех контактов. Полностью готовая к эксплуатации осветительная конструкция может быть оставлена в исходном состоянии или накрыта абажуром, что позволит значительно смягчить свечение светильника.

определением количества диодов;
определением номинальной мощности;
подключением светодиодов к отрицательному контакту диодного моста;
спаиванием всех диодов «плюс на минус»;
объединением всех групп проводами;
добавлением диодного моста.

Заключительные работы включают в себя соединение платы винтами и гайками, а также изоляцию плат схемы при помощи клеящего состава.

Крепление патрона к резистору и транзистору

Паяльные работы включают в себя тщательную зачистку поверхности и последующий монтаж выпрямителя. Затем производится термоусадка монтажным клеем. Готовый осветительный светодиодный прибор нужно протестировать с целью определения его работоспособности.

Видео на тему

Технический прогресс двигается вперед с огромной скоростью. Источники света становятся все экономичней и миниатюрнее. Промежуточным звеном между светодиодными лампами и накаливания стали люминесцентные лампочки. Энергосберегайки были достаточно экономичны и долговечны, но зажигались не сразу и требовали времени на прогрев.

У меня на даче в прихожей стоял тонкий плоский люминсцентный светильник толщиной 3 см. Зажигался он очень тускло, уже успеешь раздеться, а он только начинает разгораться, в общем потемки одни. Так как потолок был низкий и отделан потолочной плиткой, толстый ставить было нельзя, головой его быстро снесут. Выбрасывать тоже жалко, выглядит симпатично.

И вот появились в продаже диодные лампы (лет 8 назад), но толщина в 30мм не позволяла за сунуть светодиодку. Поэтому она была разобрана и начинка интегрирована в новое тело.

1. Характеристики донора
2. Разборка донора
3. Как сделать светодиодный светильник своими руками?
4. Проверяем нагрев
5. Результат модернизации
6. Ремонт светодиодных светильников своими руками

Характеристики донора

5 месяцев назад ради светодиодных модулей и драйверов в местном магазине были куплены светодиодки ASD на 11W за 103р. штука. Реальная мощность у них оказалась всего 8,5W. При этом они имели ряд значительных недостатков:

корпус жутко вонял пластиком при нагреве;
слишком маленький радиатор внутри;
светодиоды без матовой колбы грелись до 95°, а с ней еще больше;
в корпусе не было отверстий для вентиляции.

Начинка была хорошая за невысокую цену, но на радиаторе и пластике сильно сэкономили. Часть были разобраны на комплектующие, часть модернизированы и поставлены в кладовку и на лестничную площадку. Еще хочу поставить их в подъезде после того, как поставлю систему видеонаблюдения. А то шпана все таки утащила одну кукурузу, которая освещала домофон.

Разборка донора

Повторим вышеуказанный процесс модернизации с обычным круглым матовым светильником. Многие из читателей вообще никак не разбираются в светодиодах и не знают принцип работы. А паяльник в руках когда-то держали и очень хочется избавиться от энергосберегаек.

Сделать светодиодный светильник своими руками очень просто. Не надо заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже все есть, продаются везде.

Сперва демонтируем колбу, она бывает из пластика и стекла. Стекло у меня не получалось снять, вклеено сильно и всегда трескалось. Пластик обычно прочный поликарбонат, ломать сложно. Чтобы определить материал, попробуйте поцарапать, стекло не царапается.

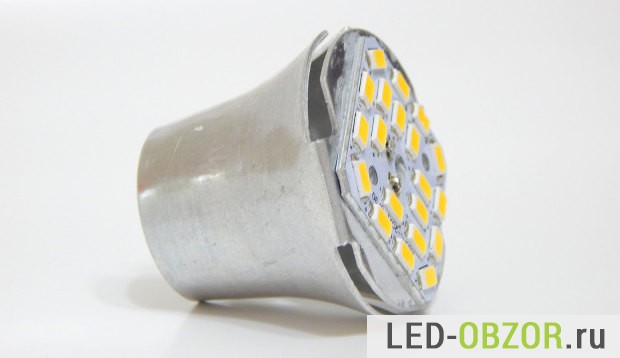

Затем достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белую термопасту обязательно сохраняем, вытирать не надо, она будет использована дальше.

Как сделать светодиодный светильник своими руками?

Перед установкой модуля в корпус светильника, необходимо убрать слой краски, для непосредственного контакта с металлом. Обводим пластинку из алюминия и шкурим этот квадрат.

Сверлим 2 отверстия для крепления пластины, подбираем пару болтов с гайками.

Перепаиваем провода питания, переносим с задней части на переднюю, чтобы они не мешали плотно прижимать.

Плату драйвера изолируем в целях предотвращения замыканий и соблюдения техники безопасности, ведь на ней 220 Вольт. Защитимся от поражений электрическим током при непосредственном прикосновении, и чтобы на корпусе не было фазы, если корпус металлический.

Смазываем дополнительно термопастой. У меня контакт с зашкуренным местом получился плохой, железо не очень толстое и деформировалось. Особенно когда кернил и сверлил. Пятно контакта проверяется по отпечатку пасты, чем больше, тем лучше. У меня получился контакт примерно на 30%, может и этого будет достаточно. Оказалось супруга во время приборки маленький пакетик с белым пластилином (термопаста) выбросила и мазать оказалось нечем. может хватит того, что осталось при разборке.

Проверяем нагрев

Светодиодный накладной светильник включаем на 30 минут в открытом виде без крышки. Желательно чтобы нагрев не превышал 80°, в светодиодной лампе для дома модуль грелся до 95°. Так как изделие бюджетное, то качественные леды они туда точно не поставили, которые могут длительно работать при таком нагреве.

Если даже будет выше 80°, то это не так страшно, ведь он стоит в кладовке, работаю максимум по 30 минут в день. Таким образом он проработает не 100, а всего 30-50 лет, что тоже очень не плохо.

Конечно, хватило бы и штатного радиатора лампочки, который изначально стоит в ней в абсолютно замкнутых условиях без циркуляции воздуха. На открытом воздухе он охлаждался бы гораздо лучше, и вполне мог обеспечить приемлемую температуру около 80-85°.

Алюминиевый радиатор можно было одеть на керамический патрон с цоколем E27. Можно расправить из цилиндрической формы в плоскую. Но при разгибании алюминий не выдерживает деформации и начинает ломаться, соответственно теплопроводность в таком узком месте становится еще хуже.

Замеры показали в среднем 79,5°, это хороший показатель. Для объективности данных провел еще 10 замеров через различные промежутки времени. Всё в норме.

Результат модернизации

После сборки корпуса изделие получает законченный вид и готово к настенному монтажу, накладным образом.

Ремонт светодиодных светильников своими руками

Чтобы вам было проще разобраться в конструкции светодиодного светильника, считайте, что он конструктивно аналогичен диодной лампе. Как правило, имеет те же недостатки:

перегрев LED;
плохой контакт пластины с диодами и радиатора;
плохая сборка;
блок питания с плохой стабилизацией тока;
слишком маленькая система охлаждения;
колба сделана из матового пластика с низкой светопропускаемостью.

Чтобы определить неисправный элемент своими руками, вам потребуется замерять напряжение на проводах, идущих к диодному модулю:

если напряжение есть, значит неисправен один из диодов в последовательной цепи;
напряжения нет, значит проблема в драйвере, источнике тока.

Если есть опыт то можно перепаять самостоятельно. Если опыта нет, то можно обратится к соседу или мастеру.

С появлением светодиодной осветительной техники наш мир стал ярче и экономнее. Только пока стоимость LED-светильников такова, что говорить об особенной экономии не приходится, поэтому будем использовать врожденную смекалку, то, что есть под руками, светодиодные ленты и эти самые руки. И чуть-чуть вычислений. Тогда у нас получится отличный светодиодный светильник из ленты, купить которую можно в любом магазине электро-радиотехники.

Что такое светодиодная лента, цена

Если фирменное светодиодное освещение получило не слишком широкое распространение в силу своей искусственной элитности, то светодиоды и ленты от нас уже не спрячешь, тем более, что стоят они все дешевле и дешевле. Цена светодиодной ленты не превышает сегодня $3-4 за метр, что пока по карману каждому из нас.

Как правило, ленту дешевле покупать в бухтах по 10 м, предварительно выбрав нужный тип диодов. Именно этим мы сейчас и займемся, поскольку выполнить светильник из светодиодной ленты своими руками нам придется, зная все параметры ленты и все аспекты ее применения.

Применение светодиодных лент

Ленты из светодиодов с разными параметрами применяют практически везде, где есть необходимость в искусственном освещении. О преимуществах светодиодов перед лампочкой Ильича сказано уже достаточно, добавим только, что нас, как потребителей волнует прежде всего:

Применение светодиодных лент практически безгранично. Это может быть:

Словом, все перечислить невозможно, да и нужно ли. Главное разобраться в том, какую светодиодную ленту выбрать для наших конкретных целей. А выбрать мы сможем только тогда, когда будем знать хотя бы основные эксплуатационные параметры ленты.

Виды и параметры светодиодных лент

LED-лента представляет собой основу, жесткую (редко), но чаще всего гибкую, на ней уже закреплены работящими ручонками маленькие желтенькие светодиоды. Лента может быть на самоклеящейся основе, либо без нее. Кроме того, на каждой ленте вмонтирован ограничительный резистор. Светодиоды разработаны для использования в сетях низкого напряжения, как правило, 12 вольт, и устанавливаются небольшими группами по три штуки, соединенных последовательно.

После соединения вся группа подключается к адаптеру через ограничивающее сопротивление. Ленту можно разрезать, но кратность порезки зависит от количества сгруппированных диодов. Как правило, встречаются ленты, которые можно делить на участки по 50 мм, но резать нужно в строго обозначенных местах.

Грубо, ленты можно разделить по предназначению на влагостойкие и обычные, а также в каждой из групп есть ленты с клейким основанием и с обычным. Влагозащищенные ленты стоят примерно на доллар дороже и они покрыты специальным водостойким гелем. Их применяют для подсветки аквариумов, для подсветки ванн и бассейнов, а также, как основное освещение в сырых помещениях. Простые ленты ничем не защищаются от воздействий атмосферы и влаги и могут использоваться только внутри помещений.

Типы применяемых светодиодов

Одними из самых применяемых светодиодов в лентах для бытового предназначения стали диоды марок SMD 3528 и 5060. Они устанавливаются на основу фронтально, но несколько отличаются по световому потоку, точнее по его насыщенности. Более интенсивный свет у моделей 5060, чаще всего их используют для общего рассеянного освещения комнат.

И те, и другие светодиоды могут иметь разный цвет свечения, что сильно влияет на их применяемость в конкретных условиях. Так, для применения в освещении рабочих зон с высокой концентрацией внимания необходимо подбирать более умеренный цвет для предотвращения усталости глаз, поскольку световой поток может быть как интенсивным белым, так и более теплым желтоватым, который больше подходит для зон отдыха, нежели для рабочих поверхностей.

Контроллеры, блоки питания для светодиодных лент

Мы надеемся, что никому не придет в голову включать ленту в сеть 220 вольт, и совершенно правильно, потому что лента рассчитана на 12 В, иногда бывают модели под 24-вольтовую сеть. Поэтому для монтажа и запуска самодельного светильника необходимо использовать выпрямитель и адаптер. Контроллер, или адаптер, преобразует переменный ток 220 вольт в постоянный 12 вольт, при этом нужно учитывать мощность потребляемой энергии лентой.

Подобрать блок питания самодельной светодиодной лампы можно запросто - для этого смотрим на мощность, которая обозначается на ленте, к примеру, 12 Вт/м. Это значит, что при длине в два метра наша лента потребует 24 Вт, но блок питания нужно подбирать с 15-20% запасом.

Таким образом можно запросто вычислить мощность блока питания и выполнить любой светильник из светодиодной ленты своими руками. Удачной и приятной работы!
