Температура теплоносителя для воздухонагревателей систем вентиляции, кондиционирования воздуха и воздушного отопления или воздухонагревателей, располагаемых в помещениях категории В, а также для воздушнотепловых завес в помещениях категорий А, Б и В принимается в соответствии с указаниями предыдущего параграфа. Предельная температура теплоносителя для установок, располагаемых вне обслуживаемых помещений, составляет 150°С.

В помещениях категории Б по пожарной опасности открытые приямки площадью более 50 м2 или протяженностью более 30 м должны иметь не менее двух лестниц. В холодильных станциях, где применяются токсичные или взрывоопасные хладоагенты с удельным весом паров больше воздуха устройство приямков не допускается.

288. В производственных помещениях категории А при нормальных условиях эксплуатации допускается применение наряду с неискрящим при ударах инструментом из бронзы, бериллия и др. материалов стальных оцинкованных ключей и стального ударного инструмента, смазанного маслом.

В производственных помещениях категории Л площадь клапана должна быть 5 м2 при объеме 100 м3, категории Е - соответственно 3 м2. Роль производственных клапанов могут выполнять оконные проемы. При размере 365X408x3,2 мм застекленные окна могут выдерживать давление, превышающее 20 МПа. Это означает, что окна взрывоопасных помещений должны иметь одинарное остекление.

Блоки управления в з р ы в о б е з о п а с н ы е типов БУВ-4 и БУВ-5 (рис. 21) предназначены для коммутирования цепей управления или сигнализации и устанавливаются в помещениях категории 1 группы А.

Наличие систем вытяжной общеобменной вентиляции с механическим побуждением для удаления взрывоопасных газов и паров Наличие систем местных отсосов для удаления пожароопасных и взрывоопасных веществ от мест их выделения Наличие систем аварийной вентиляции в производственных помещениях, в которых возможно внезапное поступление больших количеств взрывоопасных газов или паров Соответствие принятого расхода приточного воздуха расчетному расходу, обеспечивающему пожаровзрывобезопасность в помещениях категории А и Б Необходимость и наличие отдельных систем вентиляции, кондиционирования воздуха для каждого помещения и систем местных отсосов от технологического оборудования Возможность применения общих систем вентиляции и кондиционирования воздуха для групп помещений и схема воздуховодов общих систем для производственных, вспомогательных, жилых и общественных зданий Наличие централизованного отключения систем вентиляции и кондиционирования воздуха при пожаре в общественных зданиях и помещениях категорий А, Б и Е1 Порядок включения аварийной вентиляции Наличие приборов контроля для сигнализации о действии вентиляционного оборудования систем вентиляции с механическим побуждением, обслуживающих помещения категорий А и Б и помещений общественных зданий

21. В течение всего времени выполнения работ в загазованных местах или участках, где возможны утечки взрывчатых либо токсических газов, паров или пыли, а также легковоспламеняющейся жидкости, необходимо установить непрерывный контроль за степенью загрязнения воздуха ими и соблюдением мероприятий и правил безопасности при ремонтных работах во взрыво- и пожароопасных производствах (помещениях категории А и Б).

Определяя необходимость дымоудаляющих устройств, нужно учитывать," что нормы допускают не предусматривать дымоудаление в любых помещениях, оборудованных установками газового пожаротушения, и в помещениях жилых, общественных и административно-бытовых зданий, оборудованных автоматическими установками водяного пожаротушения. Не предусматривается дымоудаление в помещениях категории В площадью до 200 м2, если они оборудованы автоматическими установками водяного пожаротушения, либо площадью 50 м2 без автоматических установок пожаротушения, но с удалением дыма из коридора или холла.

для теплоизоляции воздуховодов и оборудования систем вентиляции и кондиционирования, расположенных в помещениях категории В.

Транзитные воздуховоды, прокладываемые в помещениях категории В, предусматривают из негорючих материалов с ненормируемым пределом огнестойкости при условии установки огнезадерживающих клапанов в местах пресечения воздуховодами каждой противопожарной преграды с нормируемым пределом огнестойкости 0,75 ч и более.
Наиболее трудоемкими технологическими операциями в производстве и потреблении жидких углеводородов являются их транспортировка, хранение, налив и слив. Пары жидких углеводородов тяжелее воздуха. При потере части углеводородов в-окружающую среду они способны накапливаться в различных углублениях (траншеях, колодцах, низинах), а при определенном процентном содержании в воздухе образуют взрывоопасные смеси, которые от источника открытого огня или даже незначительной искры взрываются. Особенно опасно образование взрывоопасных концентраций в закрытых помещениях - компрессорных, насосных и т. п. Опыт эксплуатации систем транспортировки и хранения жидких углеводородов показывает, что незнание и даже незначительные нарушения условий безопасности приводят к серьезным последствиям, могут быть причинами аварий, несчастных случаев и убытков, исчисляемых значительными суммами.

Одним из основных условий успешной и безаварийной эксплуатации производства является четкая бесперебойная работа всего межцехового и общезаводского транспорта нефтепродуктов, а также резервуарных парков для хранения сырья и готовой продукции. Транспорт, хранение, налив и слив углеводородов представляют собой трудоемкие операции, выполнение которых неизбежно связано с потерями веществ в окружающую среду. Пары жидких углеводородов тяжелее воздуха. Они способны продвигаться по направлению движения воздуха и накапливаться в различных углублениях (низинах, колодцах, траншеях), а при определенном соотношении образовывать с воздухом взрывоопасные смеси, которые могут взорваться от источника открытого огня или даже от незначительной искры. В пасмурные дни содержание вредных газов в воздухе может довольно быстро достичь взрывоопасной концентрации. Особенно опасно образование взрывоопасных концентраций в закрытых помещениях - компрессорных, насосных и т. п.

Световую сигнализацию оформляют в виде светового табло, устанавливаемого в хорошо обозреваемом месте. Световое табло целесообразно размещать отдельно от табло сигнализации параметров технологического контроля. В помещениях компрессорных и насосных сжиженных газов отбор проб газов к датчику сигнализатора предусматривают у каждого компрессорного или насосного агрегата в районе наиболее вероятных источников утечек перекачиваемой среды (около сальников лабиринтных уплотнений и т. д.) на расстоянии не более 1 м (по горизонтали) от них.

В помещениях компрессорных устраивают приточно-вытяжную общеобменную вентиляцию. Приточные вентиляционные установки подают воздух непосредственно на рабочие места машинистов. Вытяжка загрязненного воздуха производится осевыми вентиляторами, установленными на крыше, и через аэрационные фонари.

4-39. В помещениях компрессорных отдедений с горючими и взрывоопасными газами не допускается размещать аппаратуру и оборудование, технологически и конструктивно не связанные с компрессорами.

Для компримирования газов должны применяться компрессоры специального назначения. В помещениях компрессорных отделений с горючими и взрывоопасными газами не допускается размещать аппаратуру и оборудование, технологически и конструктивно не связанное с компрессорами.

Распределительные устройства, щиты и сборки с напряжением до 1000 в, а также станции управления и пускатели могут быть расположены непосредственно в помещениях компрессорных, но их токоведущие части должны иметь сплошное ограждение.

В помещениях компрессорных применяют систему, которая при пожаре автоматически выключает аварийный участок, сбрасывает давление и прекращает подачу в него газа. По мере сброса давления горючего газа в систему подается азот. Вместе с этим предусматривается устройство водяного орошения для охлаждения металлоконструкций, трубопроводов и аппаратов в целях предотвращения возможности их разрушения. Для тушения пожаров газотурбинных компрессоров используют автоматические установки водопенного тушения.

Все электрооборудование, находящееся во взрывоопасных помещениях компрессорной, должно быть взры-возащищенного исполнения. Во всех взрывоопасных помещениях должна быть устроена самостоятельная принудительная вентиляция, остальные помещения оборудуют естественно-вытяжной вентиляцией. Полы в помещениях компрессорных залов выполняют из керамических плит; допускается устройство полов с цементным покрытием. Компрессорные залы с другими помещениями станции должны сообщаться через тамбуры, двери которых обивают с обеих сторон кровельной сталью по слою асбеста.

В помещениях компрессорных станций и насосных с производствами категорий А, Б и Е объемом более 300 м3придвух-и трехсменной работе должно быть воздушное отопление, совмещенное с приточной вентиляцией (с рабочим и резервным вентиляторами и электродвигателями) без рециркуляции воздуха. Рециркуляция предусматривается в системах приточной вентиляции машинных залов газовых турбин газокомпрессорных цехов только за время прекращения работы компрессорного цеха. Под полом таких помещений (с производствами категорий А, Б и Е) нельзя укладывать трубопроводы систем отопления. Их можно прокладывать у дверей и ворот в ка-

Пробы воздуха к датчикам сигнализаторов отбирают в помещениях компрессорных и насосных от каждого компрессора или насоса. Для других взрывоопасных помещений пробу отбирают вблизи наиболее возможных источников выделения паров и газов.

Компоновкой компрессорной станции называется взаимное расположение ее сооружений на отведенной площадке, а также взаимное расположение производственных и бытовых помещений в главном здании компрессорной станции и расположение в них основного и вспомогательного оборудования компрессорных установок.

При выполнении компоновки компрессорной станции необходимо:

1. Соблюдать, при наименьшей стоимости строительства, надежность, безопасность и удобство обслуживания оборудования как в нормальных, так и в аварийных условиях при наименьшем количестве обслуживающего персонала и максимальном использовании средств автоматизации.

2. Создавать компактность расположения оборудования и помещений, ведущую к сокращению площадей и объемов помещений, а также длин коммуникаций (трубопроводов, электрокабелей и пр.).

3. выделять взрывоопасное и пожароопасное оборудование и материалы в отдельные помещения, отвечающие специальным условиям и нормам.

4. Предусматривать защиту строительных конструкций здания от действия вибрационных колебаний при работе оборудования, создающего эти колебания.

5. Предусматривать возможность последующей замены малопроизводительного или морально устаревшего оборудования на новое без коренной реконструкции здания, а также предусматривать возможность расширения и увеличения мощности компрессорной станции без нарушения эксплуатации оборудования во время выполнения работ по реконструкции.

6. Соблюдать требования правил техники безопасности и охраны труда, санитарных и строительных норм, технических условий и правил проектирования промышленных предприятий, а также противопожарных правил.

К сооружениям компрессорной станции относятся: главное здание, воздухосборники или другие группы воздухохранительных емкостей, водоснабжающие и водоохлаждающие устройства (насосная станция, напорная башня, градирня, бассейн и т.п.), отдельно стоящие или пристраиваемые воздухозаборные устройства (воздухоприемники, воздухозаборные шахты, фильтркамеры) различные колодцы, лестницы и площадки обслуживания оборудования и арматуры, а также трансформаторные подстанции.

В каждом отдельном случае состав основных частей главного здания и вспомогательных сооружений компрессорной станции различен и зависит от установленной производительности компрессорной станции, места расположения ее на площадке предприятия, принятых схем водоснабжения, электроснабжения, теплоснабжения, а также от того, будет ли машинный зал компрессорной станции построен в виде отдельно стоящего здания в комплексе других сооружений или он будет примыкать к другому производственному корпусу.

Состав сооружений компрессорной станции оказывает прямое влияние на ее компоновку.

Процесс проектирования компрессорной станции включает в себя следующие операции:

– определение состава сооружений компрессорной станции;

– определение необходимых размеров площадей и объемов помещений для размещения в них оборудования соответственно технологической схеме получения сжатого воздуха;

– выбор варианта компоновки отдельных сооружений и основных частей главного здания компрессорной станции;

– компоновка производственного оборудования и обслуживающих его устройств;

– компоновка служебных и бытовых помещений станции и устройств с целью создания нормальных санитарно-гигиенических и других условий для работающих.

За основу компоновки компрессорной станции берется технологическая схема получения сжатого воздуха, типы, габариты и особенности конструкций принятых компрессоров, их приводов и вспомогательного оборудования, типы грузоподъемных устройств и принятые размеры машинного зала.

Компоновка компрессорной станции должна производиться в увязке взаимного расположения сооружений и оборудования со строительными конструкциями и внутристанционными коммуникациями.

Некоторые вопросы компоновки, а именно окончательную планировку и выбор архитектурно-конструктивного решения сооружений компрессорной станции, необходимо рассматривать одновременно с вопросами выбора и компоновки оборудования собственно компрессорной станции.

Расположение производственных и вспомогательных помещений с окончательными размерами площадей и высот помещений определяется после распределения оборудования по своему назначению и характеру эксплуатации по помещениям главного здания. При этом учитывается предварительная планировка основных сооружений компрессорной станции, а также главные решения строительной части здания. Затем производится уточнение предварительно произведенной компоновки оборудования с привязками фундаментов оборудования к разбивочным осям здания или строительным конструкциям (стенам, колоннам и т. п.).

Обычно компрессорные станции сооружаются отдельно стоящими зданиями, так как при этом удовлетворяется большинство требований, предъявляемых к строительству и эксплуатации компрессорных станций. В отдельных случаях допускается блокирование компрессорной станции с другими производственными помещениями в одном корпусе при условии выполнения упомянутых выше требований, предъявляемых к компоновкам и эксплуатации основного и вспомогательного оборудования, а также требований санитарных норм и правил безопасности. Блокирование компрессорной станции с другими производственными помещениями возможно, если шум и вибрация, создающиеся компрессорными установками, не будут помехой производственным процессам, имеющим место в помещениях, к которым пристраивается машинный зал компрессорной станции, и по условиям взрывоопасности такое блокирование допускается.

Пристраиваемая компрессорная станция должна обязательно иметь не менее двух свободных стен, одна из которых – торец расширения, а другая – светлая сторона с оконными проемами требуемой площади.

Выбор наивыгоднейшего варианта компоновки компрессорной станции производится при одновременном учете всех или большинства главных условий, для которых создается компрессорная станция, и удовлетворения требований, которые предъявляются нормами проектирования и правилами эксплуатации.

Выбрать вариант вновь проектируемой компрессорной станции в основном бывает легче, чем разобрать проект реконструкции действующей компрессорной станции. В последнем случае варианты обуславливаются существующим месторасположением компрессорной станции, имеющимися сооружениями и эксплуатируемым оборудованием. При компоновке реконструируемой компрессорной станции не всегда удается соблюсти все требования, предъявляемые к компоновкам. При разработке проекта новой компрессорной станции есть возможность принять типовой проект или выбрать наилучший вариант компоновки.

Машинный зал является важнейшей частью здания компрессорной станции и занимает наибольшую его площадь. К машинному залу обычно примыкают: фильтркамеры, помещение промывки фильтров и зарядки их маслом, ремонтная мастерская, кладовая масел, кладовая вспомогательных материалов, помещение электрораспределительных устройств, трансформаторная подстанция, помещения воздухохранительных емкостей, насосной станции водоснабжения и бытовые помещения.

В машинном зале устанавливаются компрессоры с их приводами, конечные охладители сжатого воздуха, масловодоотделители, фильтры, а также другое вспомогательное оборудование, размещение которого в машинном зале допускается правилами техники безопасности и противопожарными нормами.

Как правило, машинный зал компрессорной станции должен располагаться в одноэтажном огнестойком помещении, изолированном от других производственных помещений огнестойкими прочными стенами, могущими защитить другие помещения в случаях взрыва или пожара.

Помещение для машинного зала должно быть просторным, теплым, светлым, сухим, чистым и хорошо вентилируемым. Площадь машинного зала должна позволять производство монтажных, профилактических и ремонтных работ оборудования без нарушения нормальной работы компрессорной станции.

Оборудование машинного зала должно размещаться так, чтобы обеспечивалась хорошая естественная освещенность рабочих мест, а также имелись нормальные условия для монтажа, обслуживания и ремонта оборудования.

Предварительные размеры машинного зала компрессорной станции определяются в зависимости от установленного оборудования и должны приниматься с учетом выпускаемых промышленностью типовых сборных железобетонных плит и других индустриальных изделий, применяемых при строительстве зданий.

Машинный зал может непосредственно сообщаться с наносной станцией водоснабжения, электрораспределительным устройством, ремонтной мастерской и не должен сообщаться с кладовой масел, помещениями промывки фильтров.

В главном здании компрессорной станции бывает рациональным выделить отдельное помещение для насосов водоснабжения.

Насосы устанавливаются обычно в подвальном помещении или в специальных приямках машинного зала, в результате чего они постоянно хранятся под заливом.

Устанавливать насосы в машинном зале, где они будут работать с всасыванием, не рекомендуется и вовсе не допускается при температуре воды выше 40ºС.

Теоретические размеры помещения насосной станции определяются исходя из количества и типа установленных насосов, а также из условий удобства их эксплуатации.

Всасывающие и напорные трубопроводы в насосных станциях рекомендуется укладывать в каналах, перекрываемых съемными плитами. Уклон трубопроводов должен быть в сторону насосов и колодцев.

Применяющиеся в компрессорных станциях металлические масляные фильтры на всасывающих трактах компрессорных установок требуют в процессе эксплуатации промывки их и зарядки маслом. Для этого в зданиях компрессорных станций предусматриваются отдельные помещения, в которых устанавливают необходимое оборудование.

Помещение промывки фильтров обычно выделяется в пристройках к машинному залу, на первом этаже или в подвале. Во всех случаях оно должно быть изолировано от других помещений несгораемой стеной и иметь непосредственный выход на территорию предприятия через коридор или тамбур. В упомянутом помещении допускается хранение масел в количестве не более 250 л для смазки ячеек фильтров. Большее количество масел должно храниться на специальном складе.

При значительных расходах масла, а также при наличии в компрессорной станции крупных потребителей жидкого топлива, например двигателей внутреннего сгорания, топливно-масляное хозяйство размещается вне здания компрессорной станции или в изолированной пристройке. Если в здании компрессорной станции имеются расходные баки и резервуары для масел или других горючих жидкостей емкостью более 250 л, то для самотечного опорожнения их (в аварийных случаях) необходимо устанавливать в земле, в 5 м от стен здания, аварийный резервуар.

При компоновке компрессорной станции, на которой в смену будут работать более четырех человек, необходимо предусматривать следующие бытовые помещения: гардероб, санитарный узел и служебную комнату. В больших компрессорных станциях, со штатом более восьми человек, необходимо предусматривать также душевую.

Отдельные помещения для ремонтных мастерских в зданиях компрессорных станций необязательны, если компрессорная станция размещена на территории промышленного предприятия или в машинном зале имеется место для производства текущего ремонта.

При необходимости иметь при компрессорной станции ремонтную мастерскую устройство ее должно быть выполнено в соответствии с требованиями норм, предъявляемых к цехам промышленных предприятий.

К вспомогательным помещениям компрессорной станции следует отнести также помещение для сосудов, работающих под давлением, например помещение воздухохранительных баллонов или установок осушки воздуха.

Наиболее часто применяются следующие варианты компоновки компрессорных станций (рис. 18): а – сомкнутая компоновка; б – полусомкнутая компоновка; в – разомкнутая компоновка; г – сблокированная компоновка.

Рис. 18. Варианты компоновок компрессорных станций: МЗ – машинный зал; ФК – фильтр-камера; ВС – воздухосборник; ВХ – воздухохранительные емкости; НС – насосная станция; ОХ – охлаждающее устройство; БП – бытовые помещения; ВП – вспомогательные помещения; ПК – производственный корпус; ТП – трансформаторная подстанция

Наиболее желательной считается сомкнутая компоновка. Все основные части главного здания непосредственно примыкают друг к другу, что способствуют сокращению стоимости строительства и созданию хороших условий эксплуатации.

Варианты полусомкнутой и разомкнутой компоновки являются чаще всего вынужденными и применяются в тех случаях, когда нет достаточных площадей под строительство компрессорной станции.

Выбрав вариант компоновки сооружения компрессорной станции, производят предварительную компоновку машинного зала и других помещений главного здания компрессорной станции.

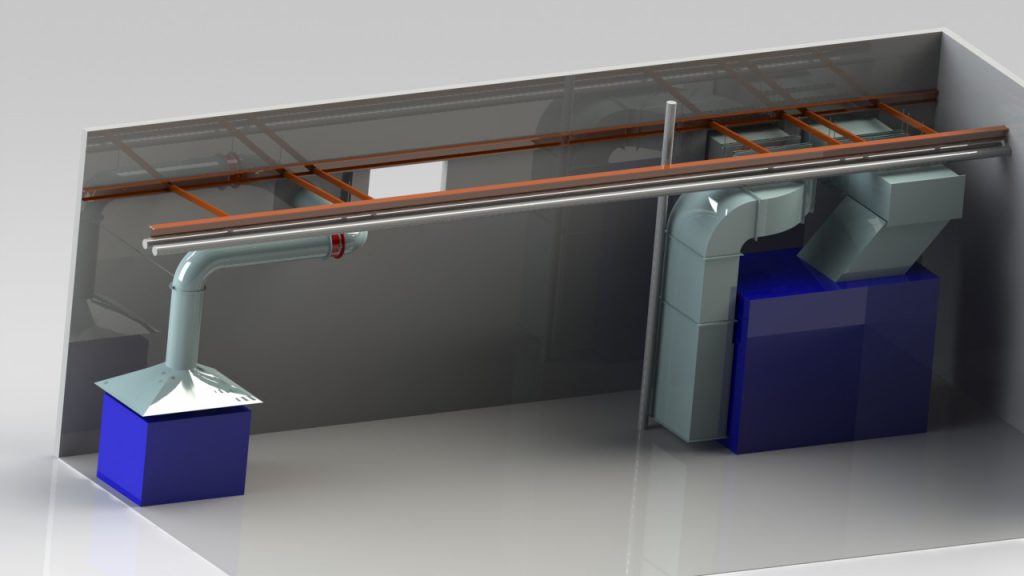

Вентиляционная система в компрессорной должна соответствовать нормативным документам, главным из которых является СНиП 41-01-2003. Ведь неправильный воздухообмен способен негативно влиять на человеческое здоровье и на контрольно-измерительную технику. Правильно смонтированная вентиляция в компрессорной способна повысить эксплуатационный период оборудования, создать благоприятный микроклимат для обслуживающего персонала.

Вентиляция компрессорной: виды и их особенности

Важно! Вентиляционная система должна быть обустроена с учетом особенностей компрессорного оборудования, которое способно нагревать возле себя температуру воздуха до 40 градусов в холодное время года и более 60 градусов в летнюю жару. Также, при обустройстве вентиляции следует учитывать специфику оборудования, климатические особенности региона.

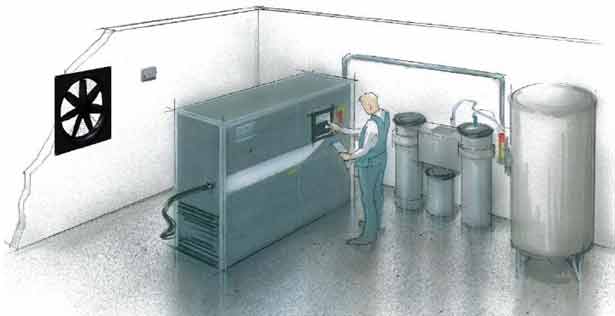

Естественная аэрация

Этот вид воздухообмена основывается на физических законах: холодный воздух с большой массой находится внизу помещения, теплый – более легкий, поднимается вверх. Следуя этому утверждению не сложно определить, что подогретый компрессором воздух будет направляться вверх и скапливаться именно вверху сооружения, вот оттуда его и необходимо удалять.

Естественная аэрация должна обеспечивать поступление свежих воздушных масс как можно ближе к полу, а выводить их показано как можно ближе к потолку.

При монтаже природного воздухообмена необходимо:

• размещать компрессорную установку на линии движения воздушных масс, как можно ближе к приточному отверстию;
• устанавливать приточные и вытяжные отверстия таким образом, чтобы воздушный поток охватывал все помещение;
• мощность компрессорной установки. Естественная вентиляционная система пригодна для использования лишь в тех помещениях, в которых установлен компрессор мощностью не более 16 кВт;
• работоспособность системы в разное время года. Эффективность природного потока воздуха при температуре менее 2 градусов тепла существенно снижается. Вентиляционные клапаны даже могут замерзнуть при минусовых показателях.

Важно! Для повышения эффективности естественной аэрации устанавливается на приточный канал специальная заслонка, которая является специфической регулировкой поступления воздушных масс в помещение.

Принудительная аэрация

Принудительная вентиляция используется для производств, которые применяют компрессоры более 16 кВт. Механическая вентиляция в компрессорной может также применятся и с оборудованием меньшей мощности в том случае, если:

• из-за небольших вентиляционных каналов естественный воздухообмен не выполняет своих функций;
• в цеху находится не один источник тепла;
• помещение небольшого размера.

Принцип работы принудительного воздухообмена заключается в установке вентилятора, который управляется термостатом. Производительность вентилятора нацелена на предотвращение падения давления в воздуховоде. Количество свежего притока должно подавлять рост температуры в помещении в пределах 10 градусов.

Обустроить принудительную вентиляцию в компрессорном цехе можно, если установить воздуховод на выходное отверстие компрессора. В том месте, откуда выходит теплый воздух. Соединение элементов происходит с помощью эластичного кожуха, снижающего вибрацию и шум.

При использовании компрессорной установки в холодное время года целесообразно устанавливать вентиляционный воздуховод с закрывающейся заслонкой. Это позволит устранить неприятные явления, которые приносят низкие температура, а именно замерзание или образование инея.

Расчетные данные для монтажа вентиляционной системы компрессорного цеха

1. В соответствии с ПБ-609 в компрессорном цехе кратность воздухообмена должна соответствовать 5, то есть за 1 час работы воздух в помещении должен смениться 5 раз. В случае аварийной ситуации воздухообмен должен быть увеличен до 10 раз в час.
2. Скорость воздушного потока в помещении не должна превышать 5 м/с. При чем 2/3 воздушных масс должны устраняться с нижней зоны, и 1/3 вверху помещения.
3. Вентиляционная система должна запускаться за 15 минут до начала работы и выключаться через 15 минут после ее завершения.
4. Приточный канал компрессорного цеха должен находиться на высоте не менее 3 м от земли с наружной стороны здания. Отверстие заборного канала следует располагать с северной стороны здания так, чтобы в летний период всасываемый воздух был более прохладным.

Важно! Приточный канал должен быть надежно защищен от попадания сторонних предметов. С целью обеспечения безопасности используется решетка.

В случае использования компрессоров производительностью не более 10 м3/мин забор воздуха можно производить непосредственно в цеху.

Особенности расчетов

Объем очищаемого воздуха компрессорной станции должен соответствовать объему помещения. Рассчитывается этот показатель по формуле: V=a*b*h, где a- длина, b – ширина, h – высота помещения. При этом высота компрессорного помещения в соответствии с требованиями Госгортехнадзора №36 от 26.02.2009 должна обеспечиваться свыше 4 м.

Вентиляция в компрессорной сжатого воздуха регулируется ВСН 21-77, в соответствии с которым расчетные данные зависят от тепловыделения оборудования. Данные о потребности компрессора в холодном воздухе можно посмотреть в техническом паспорте оборудования.

Методика расчета поперечного сечения воздуховода для создания эффективной вентиляционной системы принципиально имеет такое выражение:

Поперечное сечение = поток охлаждающего воздуха (указан в паспорте к оборудованию)/скорость движения воздушных масс*3600.

К примеру, для компрессора необходим поток свежего воздуха 6300 м3/час при движении масс в 5м/с. Поперечное сечение =6300/5*3600=0,35 м2. Таким образом, воздуховод для такого компрессора должен иметь поперечное сечение 0,35 м2.

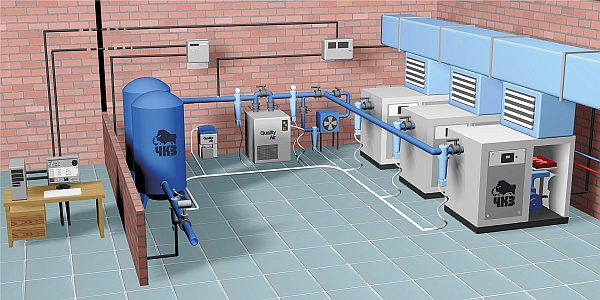

Основы обустройства вентиляционной системы компрессорной станции

В соответствии с СН 245-63 компрессорные станции должны быть оборудованы естественной вентиляционной системой, а также механизмами принудительного воздухообмена. Вентиляционная система должна обеспечивать микроклимат, показатели которого соответствуют нормам. Компрессоры устанавливаются в помещении высотой более 4 м и со свободным к ним доступом для выполнения ремонтных работ. Расстояние между компрессорами должно быть не менее 1,5 м.

Естественная вентиляция монтируется по принципу приточно-вытяжной системы. Кроме вентиляционных шахт необходимо обеспечить открытие окон наружу. Монтаж воздухосборников для компрессорного цеха выполняется с наружной стороны здания. Они монтируются из стали толщиной до 20 мм и являют собой емкости в 2 м3.

Обустройство вентиляционной системы в компрессорном цеху является нелегкой задачей. Для создания эффективной вентиляции необходимо провести точные расчеты и только затем можно приступать к выполнению монтажных работ. Подачу притока свежих воздушных масс стоит предусматривать с наружной стороны здания. Лучше всего отказаться от монтажа слишком длинного воздуховода. Воздухозаборное отверстие должно быть закрыто от попадания мусора в систему. Внутри необходимо установить регулирующую заслонку, которая позволит контролировать подачу холодного потока в зимний период.

Компоновка компрессорной станции - это размещение ее сооружений на отведенной площадке; расположение производственных, бытовых и вспомогательных помещений в главном здании станции размещение основного и вспомогательного оборудования в указанных помещениях.

К сооружениям компрессорных станций относятся: главное здание, трансформаторные подстанции, насосные станции и водо-охлаждающие устройства, воздухосборники, воздухозаборные устройства и т.д.

За основу при выполнении компоновки принимают: технологическую схему получения сжатого воздуха; габариты и конструкции используемых компрессоров и вспомогательного оборудования, а также тип используемых на станции грузоподъемных устройств.

Процесс выполнения компоновки проводят по стадиям:

1. Определение состава сооружений компрессорных станций.

2. Определение размеров площадей и объемов помещений, необходимых для размещения в них оборудования.

3. Выбор варианта компоновки основных сооружений на отведенной площадке.

4. Выбор варианта размещения помещений в главном здании.

5. Компоновка компрессоров и обеспечивающих его работу устройств в машинном зале главного здания.

6. Компоновка оборудования во вспомогательных и бытовых помещениях.

При выполнении компоновки необходимо:

1. Соблюдать требования техники безопасности и охраны труда, санитарных и строительных норм, обеспечивающих надежность, безопасность и удобство обслуживания оборудования.

2. Создавать компактность размещения помещений в здании станции и оборудования в ее помещениях, приводящих к сокращению необходимых площадей и объемов здания, снижению протяженности коммуникаций, т.е. к снижению стоимости строительства компрессорной станции.

3. Размещать взрыво- и пожароопасное оборудование и материалы в отдельных помещениях, отвечающих специальным нормам.

4. Предусматривать возможность расширения и увеличения производительности компрессорной станции без нарушения условий эксплуатации установленного оборудования.

Как правило, компрессорная станция размещается в отдельном здании. Расположение компрессорной в общем здании с производственными цехами (сблокированная компоновка) не рекомендуется из-за сложности решения проблемы естественного освещения как в помещениях компрессорной станции, так и производственных цехах. Она допускается только в том случае, если здание одноэтажное и в нем не возможно такое расположение машинного зала, при котором он будет иметь две свободные стены. Одна из них используется для размещения окон, а вторая как торец расширения.

Наиболее целесообразна сомкнутая компоновка (рис.4.9), обеспечивающая удобство эксплуатации при сокращении коммуникаций и стоимости строительства.

Полусомкнутая и разомкнутая компоновки применяются в тех случаях, когда на предприятии имеются недостаточно загруженные трансформаторные подстанции, охлаждающие устройства, бытовые и другие помещения производственных цехов, которые могут использоваться и для сооружаемой компрессорной станции. В этих случаях некоторые усложнения условий эксплуатации из-за территориальной разобщенности ее отдельных сооружений компенсируется снижением затрат на строительство.

После выбора варианта компоновки основных сооружений и размещения помещений в главном корпусе производят компоновку оборудования в машинном зале.

Рис. 4.9. Компоновка основных сооружений компрессорной станции: (а) сомкнутая; (б) полусомкнутая; (в) разомкнутая; (г) сблокированная:

1-производственный корпус; 2-машинный зал; 3-фильтркамера; 4-воздухосборние; 5-трансформаторная подстанция; 6-распредустройства; 7-насосная; 8-охлаждающие устройства системы воздухоснабжения; 9-вспомогательные помещения; 10-бытовые помещения; 11-склад хранения баллонов с воздухом

Машинный зал является важнейшей частью компрессорной станции. Он размещается в одноэтажном светлом и хорошо вентилируемом помещении с огнестойкими и прочными стенами. К машинному залу обычно примыкают и непосредственно сообщаются с ним: помещения электрораспредустройств, мастерской и насосной. Примыкающие же к нему бытовые и служебные помещения, кладовые масел и вспомогательных материалов сообщаются с ним и с улицей через коридор. Второй выход из машинного зала на заводскую территорию является одновременно монтажными воротами, и его размеры определяются габаритами оборудования компрессорной станции.

В машинном зале размещаются: компрессоры с приводными двигателями, охладители воздуха, небольшие масловодоотделители и другое вспомогательное оборудование.

Помещение машинного зала должно позволять так разместить оборудование, чтобы обеспечить нормальные условия для его обслуживания, а также для производства ремонта и замены компрессоров без нарушения эксплуатации соседних элементов и агрегатов.

Компрессорные агрегаты обычно устанавливают в один ряд, так чтобы их продольные оси были перпендикулярны продольной оси машинного зала (рис. 4.10, 4.11).

Наиболее предпочтительна агрегатная компоновка, когда каждый компрессор имеет свой привод, фильтр, конечный охладитель, масловодоотделитель, воздухосборник.

Часто используется компоновка, при которой компрессоры нагнетают воздух в сборный коллектор и далее в общие для всей станции воздухосборники (рис. 4.11). За счет увеличения единичной емкости и сокращения числа воздухосборников снижаются затраты, упрощается возможность ремонта. К недостаткам такого подключения воздухосборников относится необходимость надежного крепления сборного коллектора, который подвержен вибрации от пульсирующего потока сжатого газа. Такая компоновка позволяет создать общий фронт обслуживания компрессоров, вдоль которого размещаются все трубные коммуникации и всасывающие устройства компрессорной станции. В некоторых случаях в целях сокращения длины здания компрессоры размещаются группами, оставляя один широкий проход (рис. 4.12). Такая компоновка может усложнить коммуникации, ремонт и эксплуатацию станций.

На рис. 4.13 показан еще один вариант компоновки оборудования компрессорной станции, когда воздухосборники и фильтры располагаются в одном месте.

Одна из стен компрессорной станции, находящаяся напротив фронта компрессоров, оборудуется большой площадью остекленения для обеспечения хорошего освещения и сохранения основных конструкций здания при возможной аварии. Противоположная стена расположена параллельно электродвигателям и часто является общей стеной между машинным залом и цехом. Одна из торцевых стен обычно граничит со вспомогательными и бытовыми помещениями, другая является стороной расширения.

Длина машинного зала компрессорной станции определяется в основном количеством устанавливаемых компрессоров, ширина - габаритами компрессорной установки и шириной пролетов, применяемых для промышленных зданий (9, 12, 15, 18 м).

Рис. 4.10а. План компоновки в ряд компрессорной станции с центробежными компрессорами: 1-компрессорный агрегат; 2-осушка воздуха; 3-бытовое помещение; 4-КРУ

Рис. 4.10б. Разрез компрессорной станции с центробежными компрессорами: 5-межсекционный холодильник; 6-концевой холодильник; 7-фильтр-камера.

Рис. 4.11. Размещение поршневых компрессоров в ряд:

1-компрессорный агрегат; 2-концевой холодильник; 3-воздухосборник; 4-фильтр-камера; 5-отделение маслохозяйства; 6-отделение восстановления фильтров; 7-кран; 8-сборный коллектор

Расстояние между крайними выступающими движущимися частями компрессоров и ширина проходов между ними и вдоль фронта машин должна быть не менее 1,5 м. Между ограждениями машин и стенами не менее 1 м, между сосудами - 0,75 м, а между сосудом и стеной 0,5 м.

Высота машинного зала должна обеспечивать свободную работу грузоподъемных машин (не менее 4 м).
