Глава 3.4. Электроустановки во взрывоопасных зонах

3.4.1. Требования настоящей главы распространяются на электроустановки , размещенные во взрывоопасных зонах внутри и вне помещений. При выборе и установке электрооборудования следует руководствоваться требованиями государственных стандартов и правил устройства электроустановок.

проверки полного сопротивления петли фаза-нуль в установках напряжением до 1000 В с глухим заземлением нейтрали (сопротивление проверяется на всех электроприемниках , расположенных во взрывоопасных зонах) с контролем кратности тока однофазного КЗ по отношению к номинальному току ближайшей плавкой вставки предохранителя или уставки автоматического выключателя;

проверки работы электромагнитных расцепителей автоматических выключателей, тепловых расцепителей (реле) магнитных пускателей и автоматов, устройств защитного отключения;

проверки звуковой сигнализации контроля изоляции и целостности пробивного предохранителя в электроустановках напряжением до 1000 В с изолированной нейтралью ;

проверки работы звуковой сигнализации контроля изоляции сети постоянного тока;

в) документация, поставляемая с импортным взрывозащищенным электрооборудованием ;

г) инструкции заводов-изготовителей по монтажу и эксплуатации .

3.4.5. При приемке в эксплуатацию электроустановок кроме выполнения требований государственных стандартов и правил устройства электроустановок, настоящих Правил и инструкций заводов-изготовителей необходимо контролировать:

а) соответствие проекту установленного во взрывоопасных зонах электрооборудования, а также смонтированных проводов и кабелей; соответствие номера электрооборудования, предусмотренного проектом, номеру технологического оборудования, для которого оно предназначено;

б) техническое состояние каждого электротехнического изделия:

наличие маркировки и предупреждающих знаков;

отсутствие повреждений оболочки, смотровых стекол, влияющих на взрывозащищенность;

наличие всех крепежных элементов (болтов, гаек, шайб и т.п.), заземляющих и пломбировочных устройств, заглушек в неиспользуемых вводных устройствах;

в) правильность выполнения ввода проводов, кабелей, надежность их уплотнения в электрооборудовании, надежность их контактных соединений - путем осмотра при снятых крышках вводных устройств, а в случае необходимости - при полной разборке;

г) наличие разделительных уплотнений труб электропроводок , что должно быть подтверждено протоколом испытаний монтажной организации и выборочной проверкой;

д) наличие засыпки песком коробов для прохода открыто проложенных кабелей сквозь стены и отсутствие повреждений наружных оболочек кабелей;

е) наличие уплотнений в патрубках при проходе открыто проложенных одиночных кабелей сквозь стены;

ж) правильность выполнения требований к монтажу, изложенных в инструкциях заводов-изготовителей; следует обращать особое внимание на выполнение требований инструкций заводов-изготовителей электрооборудования, в маркировке которого после знака взрывозащиты стоит знак "X";

з) полноту выполнения комплекса мероприятий, обеспечивающих взрывозащиту, для чего следует:

наличие всех предусмотренных конструкцией болтов, крепящих элементы оболочки (они должны быть хорошо затянуты), пломб, которые предусмотрены конструкцией, заземления;

отсутствие попадания на электрооборудование брызг, капель и пыли;

совпадение порядкового номера на электрооборудовании и технологическом оборудовании;

предельную температуру поверхностей взрывозащищенного электрооборудования там, где для этого предусмотрены средства контроля.

Температура должна быть не выше значений, приведенных ниже:

а) для электрооборудования, изготовленного по государственным стандартам:

Температура, °С Температурный класс 450 T1 300 T2 200 Т3 135 Т4 100 Т5 85 Т6

б) для электрооборудования, изготовленного по правилам изготовления взрывозащищенного и рудничного электрооборудования (далее - ПИВРЭ):

Температура, °С Группа взрывоопасных классов 450 T1 300 T2 200 Т3 135 Т4 100 Т5

в) для электрооборудования, изготовленного по правилам изготовления взрывозащищенного электрооборудования (далее - ПИВЭ):

Температура, °С Группа 360 А 240 Б 140 Г 100 Д

3.4.21. При осмотре электрооборудования с видом взрывозащиты "взрывонепроницаемая оболочка" ("d") необходимо обращать внимание на:

состояние крепежных болтов, обеспечивающих совместно с крышками, фланцами, щитами и другими частями электрооборудования взрывозащиту. Крепежные болты должны быть затянуты, съемные детали плотно прилегать к оболочке, а детали с резьбовым креплением должны быть привинчены и застопорены;

состояние оболочки. На оболочке не должно быть трещин, сколов, вмятин.

3.4.23. При осмотре электрооборудования с защитой вида "е" (повышенной надежности против взрыва в соответствии с ПИВРЭ) должны быть проверены:

наличие и состояние видимых уплотнительных прокладок и состояние доступных фланцевых соединений, обеспечивающих защиту изделия от внешних воздействий;

наличие защиты от перегрузки и соответствие времени ее срабатывания времени, указанному в табличке, паспорте или монтажно-эксплуатационной инструкции на изделие, работу блокировок, состояние внешних изоляционных деталей;

состояние вентиляторов электродвигателей, защитных оболочек вентиляторов и соединительных муфт, соответствие мощности и типа ламп светильников;

отсутствие пыли и грязи на оболочке электрооборудования;

изменения или отклонения от обычного состояния электрооборудования при его функционировании.

3.4.24. При осмотре электрооборудования с видом взрывозащиты "заполнение или продувка оболочки под избыточным давлением" ("р") должны быть проверены:

строительная часть помещения (отсутствие трещин, разрушений);

состояние каналов электрических коммуникаций (в местах, где отверстия открываются во взрывоопасную зону, должны быть заглушки или закрывающиеся клапаны, чтобы предотвратить попадание снаружи взрывоопасных газов или паров при повреждении системы продувки под давлением);

наличие надписи на дверях, ведущих в помещение: "Внимание! Помещение защищенное, под избыточным давлением. Закрывать дверь";

исправность системы подачи защитного газа (вентиляторов, фильтров, трубопроводов и т.д.), системы контроля параметров защитного газа и блокировок;

целостность уплотнений в оболочке электрооборудования и газопроводах, исправность и показания измерительных приборов, контролирующих избыточное давление в оболочке и температуру подшипников, оболочки, а также входящего и выходящего из оболочки электрооборудования защитного газа.

3.4.25. При осмотре электрооборудования с видом взрывозащиты "искробезопасная электрическая цепь" ("i") должны быть проверены:

состояние оболочки. Оболочка должна обеспечивать защиту внутренних элементов искробезопасного электрооборудования во взрывоопасной зоне в соответствии с условиями эксплуатации . Крышка оболочки должна иметь запорные устройства или быть опломбирована;

наличие и целостность заземляющего устройства;

отсутствие повреждений соединительных проводов и кабелей;

отсутствие повреждений крепления видимых монтажных жгутов;

сохранность доступных изоляционных трубок на местах пайки и качество их подклейки;

целостность заливки компаундом доступных блоков искрозащиты;

наличие и целостность предохранителей;

параметры элементов искрозащиты и выходных цепей там, где это предусмотрено;

соблюдение требований и указаний монтажно-эксплуатационной инструкции при замене предохранителей, производстве электрических измерений, испытаний электрической изоляции и др.

Страница 1 из 4

К монтажу взрывозащищенного электрооборудования допускается квалифицированный персонал (рабочие и ИТР), прошедшие соответствующую подготовку и аттестацию
Монтаж взрывозащищенного электрооборудования должен производиться в соответствии с рабочей документацией на электроустановку.
В рабочую документацию должны входить:
1. План взрывоопасных установок (помещений, зон, наружных установок) с расположением электрооборудования. При этом должны быть отражены следующие вопросы:
а) классы взрывоопасных зон и их границы (размеры) с указанием категории и группы взрывоопасных смесей, образующих взрывоопасную среду; а также, по возможности, наименование газов, паров ЛВЖ, пылей и волокон, участвующих в технологическом процессе;
б) привязки кабелей и электротехнических трубопроводов к осям или элементам конструкций зданий, привязки места выводов труб к фундаментам электрических машин, пусковым аппаратам и т.п.;
в) места установки водосборников на трубопроводах в сырых и особо сырых помещениях и (или) наружных зонах.
2. Чертежи ввода внешних проводников (кабелей и проводов) в электрооборудование и их прокладки во взрывоопасных установках в которых должны быть отражены:
а) решения по устройству проходов кабелей или электротехнических трубопроводов сквозь стены, перекрытия с указанием мест установки разделительных уплотнений, их типов и методов их испытаний;
б) решения по выполнению вводов кабелей и проводов в трубах в вводные устройства электродвигателей, аппаратов, светильников;
в) наименование антикоррозионных покрытий лотков, кабельных конструкций, труб, брони кабелей и т.д., стойких к окружающей среде во взрывоопасных зонах, имеющих химически активные среды.
3. Инструкции по монтажу и эксплуатации электрооборудования (изделия), в том числе особенности монтажа узлов, обеспечивающих взрывозащищенность.
4. Паспорта каждого изделия с указанием технических данных и маркировки взрывозащиты.
5. Монтажные и установочные чертежи изделий.
6. Указания по технике безопасности.
Кроме того, при монтаже электроустановок во взрывоопасных зонах следует руководствоваться требованиями ПУЭ, гл. 7.3, ПТЭ и ПТБ, гл. Э3.2, инструкцией по монтажу электрооборудования силовых и осветительных сетей взрывоопасных зон ВСН 332-74/ММСС СССР и другими нормативными документами, действующими в данной области.
Монтировать во взрывоопасных установках допускается электрооборудование, изготовленное в соответствии с национальными правилами изготовления взрывозащищенного электрооборудования и имеющее маркировку (знак) взрывозащищенности, соответствующую взрывоопасным условиям. Электрооборудование, которое не может быть выполнено по правилам изготовления взрывозащищенного электрооборудования (например, аппараты, встраиваемые в технологические установки), допускается применять во взрывоопасных установках при наличии мер и средств обеспечивающих безопасный уровень эксплуатации, и положительного заключения испытательной организации.

Предмонтажная подготовка

Перед отправкой в монтаж взрывозащищенное изделие должно пройти необходимую ревизию и регулировки.
При внешнем осмотре изделия необходимо проверить:
а) наличие маркировки (знака) взрывозащиты или данных о взрывозащищенности на оболочке электрооборудования и соответствие ее взрывоопасным условиям (класс зоны, категория и группа ВЗОС) согласно рабочему проекту на электроустановку.
б) целостность оболочки и ее покрытие.
На оболочке не допускаются вмятины, трещины, видимые механические и другие повреждения, которые могут появиться вследствие коррозии, неправильного хранения или заводского брака.
в) наличие и состояние внешних крепежных элементов (болтов, шайб, гаек и др. элементов).
Болты должны быть ввинчены до отказа и надежно крепить все съемные детали изделия. Их головки, как правило, должны быть защищены охранными кольцами или утоплены в потай. Резьба болтов (и других резьбовых соединений ) не должна иметь вмятин и срезов.
г) наличие и состояние вводных устройств для внешних проводников (проводов или кабелей).
В вводных устройствах, как правило, для уплотнения кабелей и проводников применяются свинцовые и асбестовые набивки, резиновые кольца. Необходимо проверить их состояние. В ряде случаев в вводные устройства электрооборудования (импортного, например, английского) вводят гибкие кабели. Ряд фирм поставляет взрывозащищенное электрооборудование, которое не имеет уплотнений в месте ввода внешних проводников. В этом случае в месте ввода, как правило, предусматривается резьбовое отверстие (не менее 5 ниток резьбы) для подсоединения труб.
При таком вводе внешних проводников, независимо от исполнения по взрывозащите электрооборудования, при монтаже должен быть установлен разделительный фитинг.
д) наличие и крепление заглушек в вводных устройствах, которые при работе не используются.
е) наличие, состояние и работу блокировочных устройств.
ж) целостность и надежность крепления смотровых стекол (если такие имеются). На поверхности стекол не допускается царапин, трещин, сколов, затемнения и других дефектов.
з) состояние и работу органов управления.
и) наличие и контрастность предупредительных знаков и надписей (например, “Открывать, отключив от сети”).
к) наличие и состояние заземляющих зажимов. Каждое электрическое изделие, как правило, должно иметь не менее одного наружного и внутреннего заземляющего зажима. Зажимы, как правило, размещают на выступающих площадках или поверхностях, зачищенных до блеска и покрытых слоем антикоррозийной смазки.
л) наличие и состояние средств защиты от воздействия окружающей среды.
м) наличие фирменной (паспортной) таблички с электротехническими данными.
Кроме выполнения указанных выше требований, должны быть проверены основные параметры и средства, обеспечивающие взрывозащиту электрооборудования.
Отметим необходимые проверки, выполняемые для каждого вида взрывозащиты без разборки изделия.
В изделии с видом взрывозащиты “d” необходимо проверить допустимые по чертежу узлов взрывозащиты параметры взрывозащиты соединений, не требующих разборки (ширину щели S).
В изделии с видом взрывозащиты “маслонаполненное” необходимо проверить:
а) нет ли течи масла;
б) средства защиты от проникновения пыли и воды. Оболочка должна быть закрыта так, чтобы исключалась возможность
проникновения пыли и воды. К находящимся под напряжением внутри оболочки частям возможен доступ только после снятия специальных запорных устройств;
в) наличие отверстия для выхода газов и паров, образующихся внутри оболочки (это отверстие для слаботочного электрооборудования может не предусматриваться);
г) наличие устройства для спуска масла. Это устройство должно быть плотным, защищенным от самопроизвольного ослабления специальными приспособлениями (кожух с малым объемом масла может не иметь этого устройства);
д) наличие и состояние устройства для измерения температуры верхнего слоя масла. Эти устройства (например, металлическая гильза, закрываемая пробкой) предусматриваются, как правило, в оболочках силовых аппаратов. В аппаратах контрольных и вспомогательных цепей устройства для измерения температуры масла чаще всего отсутствуют;
е) наличие и состояние указателя уровня масла. Минимально допустимый в эксплуатации уровень масла должен отмечаться указателем, который должен быть предохранен от механических повреждений и устроен так, чтобы уровень масла можно было определить, не открывая крышки масляного кожуха, т.е. снаружи. Минимально допустимый уровень масла должен быть обеспечен даже при повреждении указателя;
ж) наличие защиты от расплескивания масла электрооборудования для передвижных установок;
з) нанесение на оболочке аппаратов (на фирменной или специальной табличке), предназначенных для отключения цепей при возникновении токов короткого замыкания, допустимой величины этого тока;
и) минимально допустимый уровень масла (в холодном состоянии) – по указателю уровня масла.
В изделии с видом взрывозащиты “продуваемое под избыточным давлением” необходимо проверить:
а) продуваемость всех электрических частей под избыточным давлением чистого воздуха (или инертного газа).
Для частей, которые не продуваются воздухом, необходимо выполнить соответствующие проверки в зависимости от вида их взрывозащиты.
Нормально искрящие части электрооборудования, продуваемого под избыточным давлением, как правило, выполняются в том же исполнении, что и основная часть, т.е. продуваемом, и реже во взрывонепроницаемом или маслонаполненном исполнении.
Вводные коробки, которые не продуваются, как правило изготавливаются в исполнении повышенной надежности против взрыва;
б) состояние оболочки изделия. Продуваемые оболочки должны обладать механической прочностью и плотно закрывать части, находящиеся под напряжением, чтобы исключить подсос взрывоопасной среды внутрь продуваемой системы. В соединениях должны быть предусмотрены уплотняющие средства;
в) наличие и состояние средств контроля избыточного давления внутри продуваемой системы.
Эти средства должны обеспечивать автоматическое отключение электрооборудования при падении давления ниже допустимой (по паспорту изделия) величины в оболочке (или воздуховоде) при использовании изделия в зонах класса B-I и B-II; или автоматическое включение сигнализации при использовании изделия в зонах классов B-Ia, B-IIa.
г) наличие и согласование блокировочных устройств. Электрооборудование должно иметь блокировку, при которой включение его возможно только после продувки воздухом (или инертным газом) объемом не менее пятикратной емкости оболочки и воздуховодов. Дверцы (или крышки) кожухов должны иметь блокировку, препятствующую их открыванию при включенном электрооборудовании, либо открывание их должно производиться с помощью специальных ключей (при снятом напряжении).
д) наличие и состояние охладителей для электрооборудования с нагреваемыми элементами, продуваемого по замкнутому циклу
вентиляции. Температура нагреваемых элементов и воды охладителей должна контролироваться приборами.
В изделии с видом взрывозащиты “повышенная надежность против взрыва” необходимо проверить:
а) наличие и состояние прокладок, предусмотренных конструкцией. Защитные средства должны исключать проникновение внутрь оболочки воды и пыли. Наиболее распространенным средством пыленепроницаемости соединений является, как правило, приклеенная резиновая прокладка;
б) качество соединений токоведущих частей. Неизолированные неискрящие токоведущие части (например, контактные зажимы), размещенные на клеммных колодках или изоляторах, выполненных из изоляционного материала, не должны иметь смещений, могущих привести к короткому замыканию. Поэтому при осмотре следует с особенной тщательностью проверить состояние неизолированных частей. Расстояние утечки и электрические зазоры должны соответствовать указанным на чертеже узлов взрывозащиты;
в) состояние электроизоляционных материалов. Изоляция токоведущих частей не должна иметь трещин, вмятин и других повреждений. Следует подчеркнуть, что важнейшим фактором, обеспечивающим надежность эксплуатации электрооборудования повышенной надежности против взрыва, является контроль теплового режима. Поэтому следует особое внимание обратить на значение teдоп, являющегося исходным (обязательным) для отстройки защитных устройств от перегрузки (пускателей, автоматических выключателей).
В изделии с видом взрывозащиты “искробезопасная электрическая цепь” необходимо проверить:
а) комплектность изделия;
б) наличие надписей, свидетельствующих о принадлежности отдельных блоков (узлов) к единому комплекту;
в) наличие защитной крышки (экрана) и маркировки на искробезопасных зажимах, а также кожухов на элементах искробезопасных схем (если это предусмотрено конструкцией);
г) наличие и состояние пломбировочных устройств или других подобных средств;
д) внешнее соединения приборов, входящих в комплект изделия; марку и допустимую длину кабелей или проводов, указанных в инструкции по монтажу и эксплуатации;
е) наличие и состояние ограничительных и шунтирующих элементов и узлов, в которые входят эти элементы (если это возможно).
В изделии с видом взрывозащиты “специальное” и “кварцезаполненное” необходимо проверить:
а) наличие и качество наполнителя; высоту защитного слоя наполнителя (например, кварцевого песка) от электрических частей. Толщина взрывозащитного слоя указывается в инструкции по монтажу и эксплуатации. Для визуального контроля толщины слоя могут применяться специальные смотровые окна.
б) качество заливки твердыми наполнителями (смолами). Токоведущие части не должны выступать над поверхностью наполнителя. Не допускаются трещины, усадка, выпучивание и другие дефекты.
в) состояние защитных элементов (уплотнений), препятствующих проникновению внутрь оболочки пыли и воды.
Кроме рассмотренных предмонтажных проверок взрывозащищенного электрооборудования практически без его разборки, в ряде случаев выполняют ревизию изделий с их частичной разборкой. Рассмотрим требования ревизии на примере электрических аппаратов.
Электрические аппараты перед монтажом проверяют на соответствие проекту, типу, маркировки взрывозащиты, очищают от пыли и консервации. Без вскрытия визуально проверяют целостность оболочки, наличие крепежных элементов, маркировки взрывозащиты и предупредительных надписей “Открывать, отключив от сети”.
При вскрытии проверяют:
а) наличие уплотнительных прокладок крышек и бачков, резиновых уплотнительных колец для кабелей и проводов, заглушек в резиновых кольцах у неиспользованных вводов;
б) отсутствие царапин, трещин, вмятин и других дефектов на взрывозащитных поверхностях деталей, подвергаемых разборке;
в) целостность внутренних и наружных зажимов и знаков заземления;
г) соответствие диаметров проходных отверстий вводных устройств диаметрам вводимых кабелей, предусмотренных в рабочем проекте: по наружному ПВХ покрову поверх брони или оболочке бронированных и небронированных кабелей без наружного ПВХ покрова;
д) для пускателей – свободное передвижение подвижной системы силовых и блокировочных контактов, а также контактов ключей местного управления, установленных на корпусе пускателя. В замкнутом положении силовые контакты должны иметь одновременное линейное касание без просвета по ширине (добиваться плоского касания по всей площади контактной поверхности не следует). В случае неисправности – контактные поверхности зачищают.
е) усилие нажатия главных силовых контактов пускателей, провалы при их включенном положении, зазоры при отключенном положении, а также зазоры магнитной системы пускателей.
У маслонаполненных аппаратов в случае загрязнения внутренней части бачков для масла промывают их бензином, вытирают и просушивают.
Аппараты, прошедшие ревизию и регулировку, закрепляют на конструкциях (блоках) и укомплектовывают деталями для крепления труб или кабелей, а также кожухами для защиты кабелей на высоте до двух метров.
Производить разборку электродвигателей перед монтажом не требуется если не обнаружен обрыв обмоток и сопротивление их изоляции по отношению к корпусу, замеренное мегаомметром на 1кВ, будет не ниже: для электродвигателей на напряжение до 380В – 0,5МОм; на напряжение 660В – 0,7МОм. У электродвигателей на напряжение 6кВ сопротивление изоляции обмоток измеряют мегаомметром на 2,5кВ; при этом сопротивление должно быть не ниже 6МОм. Если сопротивление изоляции обмоток ниже указанных значений, необходимо произвести сушку обмоток (Данные соответствуют СНиП 3.05.06-85 «Электрические устройства» Госстроя России).

Классификация и маркировка взрывозащищенного электрооборудования осуществляется по трем документам: Правила изготовления взрывозащищенного и рудничного электрооборудования - ПИВРЭ-67, Правила изготовления взрывозащищенного электрооборудования - ПИВЭ-63 и по ГОСТ 12.2.020-76 (ПУЭ).

В маркировку взрывозащищенного электрооборудования по ПИВЭ-63 (прил. 3 к гл. 7.3 ПУЭ) входят обозначения:

• вида взрывозащиты - Н, В, М и т.п.;
• наивысшей категории взрывоопасной смеси, для которой оборудование является взрывозащищенным - 1, 2, 3, 4;
• наивысшей группы взрывоопасной смеси, для которой оборудование является взрывозащищенным, - А, Б, Г, Д.

Обозначение уровня взрывозащиты в маркировке по ПИВЭ-63 отсутствует. Однако оборудование, имеющее в маркировке по взрывозащитевзрыва"; оборудование с остальными маркировками по взрывозащите, выполненными по ПИВЭ-63, относится к уровню "взрыво-безопасное электрооборудование". букву Н, относится к уровню "электрооборудование повышенной надежности против

В маркировку взрывозащищенного электрооборудования по ПИВРЭ-67 (прил. 2 к гл. 7.3 ПУЭ) входят обозначения:

• уровня взрывозащиты - Н, В, О;
• наивысшей категории взрывоопасной смеси, для которой электрооборудование является взрывозащищенным - 1, 2, 3, 4;
• наивысшей группы взрывоопасной смеси, для которой оборудование является взрывозащищенным Т1, Т2 ... Т5;
• вида взрывозащиты - Н, В, М и т.п.

В маркировку взрывозащищенного электрооборудования по ПУЭ-86 входят обозначения:

• уровня взрывозащиты - 2, 1, 0;
• знака Ех, указывающего на соответствие электрооборудования стандартам на взрывозащищенное электрооборудование;
• вида взрывозащиты - d , o , i и т.п.;
• наивысшей категории, для которой оборудование является взрывозащищенным, - IIА, IIВ, IIC;
• наивысшей группы, для которой оборудование является взрывозащищенным, - Т1 ... Т6.
• ПУЭ-86 устанавливает следующие уровни и виды взрывозащиты.

• электрооборудование повышенной надежности против взрыва - оборудование, в котором взрывозащита обеспечивается только в признанном нормальным режиме работы; знак уровня - 2 (Н);
• взрывобезопасное электрооборудование в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средства взрывозащиты; знак уровня - 1 (В);
• особовзрывобезопасное электрооборудование в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты; знак уровня - 0 (О).

• защита вида "е " (повышенная надежность против взрыва) - е (Н);
• взрывонепроницаемая оболочка - d (В);
• масляное заполнение оболочки - О (М);
• искробезопасная электрическая цепь - i (И);
• заполнение или продувка оболочки под избыточным давлением защитных газов - р (П);
• кварцевое заполнение оболочки с токоведущими частями - q (К);
• специальный вид взрывозащиты - s (С).

Соотношение между классификациями категорий и групп взрывоопасных смесей по ПИВЭ- 63, ПИВРЭ-69 и ПУЭ приводится в табл. П1.4 и П1.5 прил. к гл. 7.3 ПУЭ.

Выбор электрооборудования для работы во взрывоопасных зонах производится по табл. 7.3.10... 7.3.12. При этом допускается обоснованная замена электрооборудования, указанного в таблицах, электрооборудованием с более высокими уровнем взрывозащиты и более высокой степенью защиты оболочки. В зонах, взрывоопасность которых определяется горючими жидкостями, имеющими температуру вспышки выше о С и нагретых в условиях производства до температуры вспышки и выше, относящиеся к взрывоопасным, может применяться любое взрывозащищенное электрооборудование для любых категорий и групп, с температурой нагрева поверхности, не превышающей температуру самовоспламенения данного вещества. 61

Во взрывоопасных зонах любого класса электрические соединители должны быть взрывозащищеными, а в зонах классов В-Iб и В-IIа допускается применять соединители в оболочке со степенью защиты IP54 при условии, что разрыв у них происходит внутри закрытых розеток. Установка соединителей допускается только для включения периодически работающих электроприемников, например переносных светильников. Число соединителей должно быть ограничено необходимым минимумом и они должны быть расположены в местах, где образование взрывоопасных смесей наименее вероятно. Искробезопасные цепи могут коммутироваться штепсельными соединениями общего назначения. Сборки зажимов рекомендуется выносить за пределы взрывоопасной зоны. Предохранители и выключатели осветительных цепей рекомендуется устанавливать вне взрывоопасных зон.

При применении аппаратов и приборов с видом взрывозащиты "искробезопасная электрическая цепь" следует руководствоваться следующим:

• индуктивность и емкость взрывобезопасных цепей, в том числе и присоединительных кабелей (емкость и индуктивность которых определяются по характеристикам расчетом или измерением), не должны превосходить максимальных значений, оговоренных в технической документации на эти цепи; если документацией предписывается конкретный тип кабеля (провода) и его максимальная длина, то их изменение возможно только при наличии заключения испытательной организации;
• в искробезопасные цепи могут включаться изделия, которые предусмотрены технической документацией на систему и имеют маркировку "В комплекте...". Допускается включать в эти цепи серийно выпускаемые датчики общего назначения, не имеющие собственного источника тока, индуктивности и емкости. К таким датчикам относятся серийно выпускаемые общего назначения термометры сопротивления, термопары, термисторы, светодиоды и подобные им изделия, встроенные в защитные оболочки;
• цепь, состоящая из серийно выпускаемых общего назначения термопары и гальванометра (милливольтметра), является искробезопасной для любой взрывоопасной среды при условии, что гальванометр не содержит других электрических цепей, в том числе подсветки шкалы;
• в искробезопасные цепи могут включаться серийно выпускаемые общего назначения выключатели, ключи, сборки зажимов и т.п.

Во взрывоопасных зонах любого класса применение неизолированных проводников, в том числе токопроводов к кранам, талям и т.п., запрещается. Запрещается также применение кабелей с алюминиевой оболочкой во взрывоопасных зонах классов В-I и В-Iа. Применение проводов и кабелей с полиэтиленовой изоляцией или оболочкой запрещается во взрывоопасных зонах всех классов.

Ввод проложенных в трубе проводов в машины, аппараты, светильники и т.д. должен выполняться вместе с трубой, при этом в трубе на вводе должно быть установлено разделительное уплотнение, если во вводном устройстве машины, аппарата или светильника такое уплотнение отсутствует. При переходе труб электропроводки из помещения с зоной класса В-I или В-Iа в помещение с нормальной средой или во взрывоопасную зону другого класса, с другой категорией или группой взрывоопасной смеси или наружу труба с проводами в местах прохода через стену должна иметь разделительное уплотнение в специально для этого предназначенной коробке. В зонах классов В-Iб, В-II и В-IIа установка разделительных уплотнений не требуется. Разделительные уплотнения, установленные в трубах электропроводок, должны испытываться избыточным давлением воздуха 250 кПа (2,5 ат) в течение 3 мин. При этом допускается падение давления не более чем до 200 кПа (2 ат).

Кабели, прокладываемые во взрывоопасных зонах любого класса открыто (на конструкциях, стенах, в каналах, туннелях и т.п.), не должны иметь наружных покровов и покрытий из горючих материалов (джут, битум, хлопчатобумажная оплетка и т.п.). Во взрывоопасных зонахискробезопасных цепей. Вводы кабелей в электрические машины и аппараты должны выполняться при помощи вводных устройств. Места вводов должны быть уплотнены. Ввод трубных электропроводок в машины и аппараты, имеющие вводы только для кабелей, запрещается. Через взрывоопасные зоны любого класса по примыкающим к ним стенам, а также на расстояниях менее 5 м по горизонтали и вертикали от взрывоопасной зоны запрещается прокладывать не относящиеся к данному технологическому процессу (производству) транзитные электропроводки и кабельные линии всех напряжений. любого класса запрещается устанавливать соединительные и ответвительные кабельные муфты, за исключением

Для электрического освещения в зонах класса В-I должны применяться двухпроводные линии. В этих зонах должны быть защищены от токов короткого замыкания фазный и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели. Нулевые рабочие проводники и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников.

В осветительных сетях в помещениях со взрывоопасной зоной класса В-I прокладка групповых линий запрещается. Разрешается прокладывать только ответвления от групповых линий. В помещениях с зонами классов В-I, В-Iб, В-II и В-IIа групповые осветительные линии рекомендуется прокладывать также вне взрывоопасных зон.

Во взрывоопасных зонах любого класса подлежат занулению и заземлению:

электроустановки при всех напряжениях переменного или постоянного тока;

электрооборудование, установленное на зануленных (заземленных) металлических конструкциях. Это требование не относится к электрооборудованию, установленному внутри зануленных (заземленных) корпусов шкафов и пультов. В качестве нулевых защитных (заземленных) проводников должны быть использованы проводники, специально предназначенные для этой цели.

В электроустановках до 1 кВ с ГЗН зануление электрооборудования должно осуществляться:

• в силовых сетях во взрывоопасных зонах любого класса отдельной жилой кабеля или провода;
• в осветительных сетях во взрывоопасных зонах любого класса, кроме класса В-I на участке от светильника до ближайшей ответвительной коробки отдельным проводником, присоединенным к нулевому рабочему проводу в ответвительной коробке;
• в осветительных сетях в зоне класса В-I - отдельным проводником, проложенным от светильника до ближайшего группового щитка.

Нулевые защитные проводники во всех звеньях сети должны быть проложены в общих оболочках, трубах, коробах, пучках с фазными проводами.

Электроустановки в помещениях с нормальной средой

В помещениях с нормальной средой электрооборудование должно соответствовать требованиям гл. 1.1 - 1.4; 2.1; 3.1; 5.3; 6.1 - 6.5 ПУЭ-86 с учетом условий окружающей среды и требований электробезопасности, пожарной безопасности и архитектурных особенностей.

В помещениях с нормальной средой и в пожароопасных зонах, а также некоторых взрывоопасных зонах (например, В-Iб, В-II) применяется электрооборудование общего назначения с необходимой степенью защиты оболочки от воздействия окружающей среды и взрывозащищенное электрооборудование.

Степени защиты электрооборудования от воздействия окружающей среды обозначаются двумя начальными буквами английских слов "International Protection" - IP. Следующие за ними две цифры характеризуют: первая - степень защиты персонала от соприкосновения с токоведущими и движущимися частями и от проникновения внутрь оболочки твердых тел и пыли; вторая - степень защиты от проникновения воды.

Защита от проникновения внутрь электрооборудования твердых тел и пыли имеет 7 градаций: 0 - отсутствие защиты; 1 - от попадания крупных тел диаметром не менее 50 мм; 2 - от попадания тел диаметром не менее 12,0 мм: 3 - от попадания мелких тел размером не менее 2,5 мм; 4 - от попадания тел размером не менее 1 мм; 5 - от пыли, которая не может проникать в изделие в количестве, нарушающем его работу; 6 - полную защиту от проникновения пыли.

Защита электрооборудования от проникновения воды имеет 9 градаций: 0 - отсутствие защиты от попадания воды; 1 - от вертикально падающих капель воды; 2 - от капель, падающих под углом 15º; 3 - от дождя, падающего на оболочку под углом 60º; 4 - от брызг любого направления;
5 - от водяных струй; 6 - от морской воды; 7 - от погружения в воду;
8 - при длительном погружении в воду.

Если в данных условиях окружающей среды отсутствует необходимость в одном виде защиты, вместо ее обозначения проставляется знак Х, например IP5Х. Для разных видов электрооборудования стандартами установлены предпочтительные сочетания степеней защиты от проникновения внутрь оболочки пыли и воды. Этим достигается целесообразное сокращение номенклатуры изделий по степени защиты от воздействия окружающей среды. Обозначение защиты по системе IP заменяет устаревшую терминологию исполнения электрооборудования: защищенное, закрытое, уплотненное и т.п.

В систему обозначения светильников по ГОСТ 14254-80 внесены дополнения, вызванные тем, что этот стандарт распространяется на одинаковую степень защиты от пыли всех частей электрооборудования и в нем не учтены особенности конструкций светильников с открытыми лампами или лампами, закрытыми неуплотненными светопропускающими оболочками при разной степени уплотнения их корпусов. В связи с этим, в
ГОСТ 17677-82 введены дополнительные обозначения, в которых отсутствуют буквы IP, а у первой цифры, обозначающей степень защиты от пыли, проставляется знак "штрих", например ΄3.

Выбор видов электропроводки, проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл.2.1.2 и 2.1.3 ПУЭ.

В помещениях всех видов и наружных установках допускаются:

• открытые электропроводки: непосредственно по поверхности стен, потолков, на струнах, полосах и других несущих конструкциях, в лотках и коробах с открытыми крышками и в глухих стальных коробах, на тросах, в металлических гибких рукавах, стальных тонкостенных и обыкновенных трубах, в неметаллических трубах и неметаллических глухих коробах из трудносгораемых материалов, в изоляционных трубах с металлической оболочкой - незащищенными и защищенными одно- и многожильными проводами и кабелями в неметаллической и металлической оболочках;
• скрытые электропроводки: в неметаллических трубах из сгораемых материалов, замкнутых каналах строительных конструкций; под штукатуркой, в металлических гибких рукавах, стальных трубах и глухих коробах из трудносгораемых материалов, в изоляционных трубах с металлической оболочкой - незащищенными и защищенными одно- и многожильными проводами и кабелями в неметаллической оболочке.

В сухих помещениях допускаются также открытые электропроводки на роликах и клицах незащищенными одножильными и скрученными двужильными проводами, а во влажных помещениях - на роликах и клицах незащищенными одножильными проводами. В сухих, влажных и сырых помещениях допускаются скрытые электропроводки в строительных конструкциях при их изготовлении незащищенными проводами.

В сырых и особо сырых помещениях и наружных установках запрещаются открытые и скрытые электропроводки в изоляционных трубах с металлической оболочкой и применение стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее.

В помещениях и наружных установках с химически активной средой все элементы электропроводки должны быть стойкими по отношению к среде, либо защищенными от ее воздействия.

По условиям пожарной безопасности допускаются:

• открытые электропроводки по основаниям и конструкциям из несгораемых материалов;
• на роликах, изоляторах или с подкладкой несгораемых материалов незащищенными и защищенными проводами и кабелями в оболочке из сгораемых материалов;
• непосредственно защищенными проводами и кабелями в оболочке из несгораемых и трудносгораемых материалов;
• открытые электропроводки по основаниям и конструкциям из несгораемых и трудносгораемых материалов, прокладываемые непосредственно в трубах и коробах из несгораемых и трудносгораемых материалов;
• в трубах и коробах из несгораемых материалов незащищенными и защищенными проводами и кабелями в оболочках из сгораемых и трудносгораемых материалов;
• скрытые электропроводки по основаниям и конструкциям из несгораемых материалов - непосредственно незащищенными проводами, а также защищенными проводами и кабелями в оболочке из сгораемых материалов;
• по сгораемым материалам - с подкладкой несгораемых материалов и с последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов - незащищенными проводами и защищенными проводами и кабелями в оболочке из сгораемых материалов;
• непосредственно защищенными проводами и кабелями в оболочке из несгораемых материалов;
• в трубах и коробах из трудносгораемых материалов с подкладкой под трубы и короба несгораемых материалов и последующим оштукатуриванием - незащищенными проводами и кабелями в оболочке из сгораемых, несгораемых и трудносгораемых материалов;
• непосредственно в трубах и коробах из несгораемых материалов незащищенными проводами и кабелями в оболочке из сгораемых, несгораемых и трудносгораемых материалов;
• в трубах и коробах: из сгораемых, несгораемых и трудносгораемых материалов - замоноличенно, в бороздах и т.п., в сплошном слое несгораемых материалов - незащищенными проводами и кабелями в оболочке из сгораемых, несгораемых и трудносгораемых материалов.

Исполнение электродвигателей в помещениях с нормальной средой должно соответствовать условиям окружающей среды. Для привода механизмов, не требующих регулирования частоты вращения, независимо от их мощности, рекомендуется применять синхронные или асинхронные электродвигатели с короткозамкнутым ротором. Для привода механизмов, имеющих тяжелые условия пуска или работы, либо требующих изменения частоты вращения, следует применять электродвигатели с наиболее простыми и экономичными методами пуска или регулирования частоты вращения, возможными в данной установке. Электродвигатели, устанавливаемые в электромашинных помещениях с нормальной средой, как правило, должны иметь исполнение IP00 или IP20. Электродвигатели, устанавливаемые в местах сырых или особо сырых, должны иметь исполнение не менее IP43 и изоляцию, рассчитанную на действие влаги и пыли (со специальной смазкой, влагостойкую и т.п.). Электродвигатели, устанавливаемые в помещениях, где возможно оседание на их обмотках пыли и других веществ, нарушающих естественное охлаждение, должны иметь исполнение не менее IP44 или продуваемое с подводом чистого воздуха. Корпус продуваемого электродвигателя и все сопряжения и стыки должны быть уплотнены для предотвращения подсоса воздуха в систему вентиляции. При продуваемом исполнении электродвигателя рекомендуется предусматривать задвижки для предотвращения всоса окружающего воздуха при остановке электродвигателя; подогрев наружного (холодного) воздуха не требуется. Электродвигатели, устанавливаемые в местах с химически активными парами или газами, должны иметь исполнение не менее IP44 или продуваемое с подводом чистого воздуха. Допускается также применение электродвигателей исполнения не менее IP33, но с химически стойкой изоляцией и с закрытием открытых неизолированных токоведущих частей колпаками или другим способом. Электродвигатели, устанавливаемые на открытом воздухе, должны иметь исполнение не менее IP44 или специальное, соответствующее условиям их работы (например, для открытых химических установок, для особо низких температур). Электродвигатели и аппараты, за исключением имеющих степень защиты не менее IP44, а также резисторы и реостаты всех исполнений должны быть установлены на расстоянии не менее 1 м от конструкций зданий, выполненных из сгораемых материалов. Электродвигатели должны быть выбраны и установлены таким образом, чтобы была исключена возможность попадания на их обмотки и токосъемные устройства воды, эмульсии и т.п., а вибрация оборудования, фундаментов и частей здания не превышала допустимых значений. Кабели и провода, присоединяемые к электродвигателям, устанавливаемые на вибрирующих основаниях на участке между подвижной и неподвижной частями основания, должны иметь гибкие медные жилы.

Для защиты электродвигателей от КЗ должны применяться предохранители или автоматические выключатели. Защита электродвигателей от перегрузки должна устанавливаться в случаях, когда возможна перегрузка по технологических причинам, а также когда при особо тяжелых условиях пуска или самопуска необходимо ограничить длительность пуска при понижении напряжения. Защита должна выполняться с выдержкой времени и может быть осуществлена тепловым реле или другими устройствами. Защита от перегрузки должна действовать на отключение, на сигнал или на разгрузку механизма, если разгрузка возможна. Применение не требуется для электродвигателей с повторно-кратковременным защиты от перегрузки режимом работы. Каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока аппарата, уставки расцепителя и номинального тока плавной вставки, требующееся для защиты сети. Надписи рекомендуется наносить на аппарате или схеме, расположенной вблизи места установки аппаратов защиты. Аппараты защиты должны устанавливаться непосредственно в местах присоединения защищаемых проводников к питающей линии. Допускается в случаях необходимости принимать длину участка между питающей линией и аппаратом защиты ответвления до 6 м. Проводники на этом участке могут иметь сечение меньше, чем сечение проводников питающей линии, но не менее сечения проводников после аппарата защиты. Для ответвлений, выполняемых в труднодоступных местах, например на большой высоте, аппараты защиты допускается устанавливать на расстоянии до 30 м от точки ответвления в удобном для обслуживания месте, например на вводе в распределительный пункт, в пусковом устройстве электроприемника и т.п. Прокладка проводников ответвлений должна производиться при горючих наружных оболочках или изоляции проводников - в трубах, металлорукавах или коробах; в остальных случаях, кроме кабельных сооружений, пожароопасных и взрывоопасных зон, - открыто на конструкциях при условии их защиты от возможных механических повреждений. При защите сетей предохранителями последние должны устанавливаться на всех нормально незаземленных полюсах или фазах. Установка предохранителей в нулевых рабочих проводниках запрещается. При защите сетей автоматическими выключателями расцепители в нулевых проводниках допускается устанавливать лишь при условии, что при их срабатывании отключаются от сети одновременно все проводники, находящиеся под напряжением. Аппараты защиты допускается не устанавливать, если это целесообразно по условиям эксплуатации, в местах:

• ответвления проводников от щита к аппаратам, установленным на том же щите. При этом проводники должны выбираться по расчетному току ответвления;
• снижения сечения питающей линии по ее длине и на ответвлениях от нее, если защита предыдущего участка линии защищает участок со сниженным сечением проводников или если незащищенные участки линии или ответвления от нее выполнены проводниками, выбранными с сечениями не менее половины сечения защищенного участка линии;
• ответвления от питающей линии к электроприемникам малой мощности, если питающая их линия защищена аппаратом с уставкой не более
  25 А для силовых электроприемников и бытовых электроприборов;
• ответвления от питающей линии проводников цепей измерений, управления и сигнализации, если эти проводники не выходят за пределы соответствующих машин или щита или если эти проводники выходят за их пределы, но электропроводка выполнена в трубах или имеет негорючую оболочку.

Не допускается устанавливать аппараты защиты в местах присоединения к питающей линии таких цепей управления, сигнализации и измерения, отключение которых может повлечь за собой опасные последствия (отключение пожарных насосов, вентиляторов, предотвращающих образование взрывоопасных смесей, некоторых механизмов собственных нужд электростанций и т.п.). Во всех случаях такие цепи должны выполняться проводниками в трубах или иметь негорючую оболочку. По условиям механической прочности сечения этих цепей должно быть не менее 1,5 мм 2 для меди и
2,5 мм 2 для алюминия; для токовых цепей - 2,5 мм 2 для меди и 4 мм 2 для алюминия; для неответственных вторичных цепей и цепей контроля и сигнализации допускается присоединение под винт кабелей с медными жилами сечением 1 мм 2 . Присоединение однопроволочных жил под винт или пайкой допускается осуществлять только с неподвижными элементами аппаратуры (вторичными соединителями, выемными блоками и др.), а присоединения к панелям и аппаратам, подверженным вибрации, следует выполнять гибкими (многопроволочными) жилами.

Для электрического освещения должны применяться газоразрядные лампы (люминесцентные, ртутные высокого давления с исправленной цветностью типов ДРЛ, ДРИ, ксеноновые) и лампы накаливания. Конструкция и вид исполнения светильников должны соответствовать номинальному напряжению сети и условиям окружающей среды. Светильники следует располагать по возможности в местах, удобных и безопасных для обслуживания. Светильники с люминесцентными лампами на напряжение 127 - 220 В допускается устанавливать на высоте менее 2,5 м от пола при условии недоступности их токоведущих частей для случайных прикосновений.

Питание светильников местного освещения без понизительного трансформатора допускается осуществлять при помощи ответвления от главной электрической цепи механизма или станка, обслуживаемого этим светильником. При этом, если номинальный ток плавкой вставки или расцепителя аппарата защиты главных цепей не более 25 А, установка отдельного аппарата защиты для осветительной цепи не обязательна. Электропроводка к светильникам местного освещения напряжением выше 42 В должна выполняться в пределах рабочего места в трубах или гибких рукавах. Светильники, применяемые в установках, подверженных вибрациям и сотрясениям, должны иметь конструкцию, не допускающую самоотвинчивания и выпадения ламп. Винтовые токоведущие гильзы патронов ламп накаливания, ДРЛ, ДРИ и натриевых ламп в сетях ГЗН должны быть присоединены к нулевому проводнику. Это требование не распространяется на переносные электроприемники и светильники, не требующие заземления и зануления. Если патрон имеет нетоковедущую винтовую гильзу, нулевой рабочий проводник может присоединяться к любому контакту патрона. Патроны, независимо от напряжения, на которое они рассчитаны, должны иметь такую конструкцию, чтобы токоведущие части лампы были недоступны для прикосновения, а при ввертывании лампы ее цоколь мог оказаться под напряжением сети только после того, как прикосновение к нему будет невозможно. Проводники должны вводиться в осветительную арматуру так, чтобы в месте ввода они не подвергались механическим повреждениям, а контакты патронов были разгружены от механических усилий. Осветительную арматуру допускается подвешивать непосредственно на питающих ее проводах при условии, что они предназначены для этой цели и изготавливаются по специальным техническим условиям.

Аппараты, применяемые при открытой электропроводке, должны устанавливаться на подкладках из непроводящего материала толщиной не менее 10 мм. Эти подкладки могут являться конструктивными частями аппаратов. Металлические корпуса арматур должны быть снабжены специальными винтами диаметром не менее 4 мм для присоединения к заземляющей сети. Аппараты, предназначенные для стационарной установки, должны иметь контактные зажимы для присоединения к ним проводов с медными и алюминиевыми жилами. Аппараты, устанавливаемые скрыто, должны быть заключены в коробки или специальные кожухи. Аппараты, устанавливаемые вне зданий, в помещениях сырых, особо сырых, со средой, вредно действующей на контакты, должны быть защищены от воздействия среды или иметь исполнение, соответствующее условиям окружающей среды. Эти требования распространяются на аппараты (выключатели, переключатели и т.п.) для номинального тока 10 А и напряжения до 250 В, а также на втычные соединения с заземляющим или нулевым защитным контактом для номинального тока до 63 А и напряжения до 380 В.

Особенности электропитания во взрывоопасных зонахВзрывоопасная зона - помещение или ограниченное пространство в помещении или наружной установке, в котором имеются или могут образоваться взрывоопасные смеси.
Источники вторичного электропитания (ИЗ) резервированные, предназначенные для обеспечения электропитанием средств пожарной сигнализации, размещенных во взрывоопасных зонах, должны конструктивно соответствовать требованиям Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ГОСТ Р 53325-2009 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний», а также национальным стандартам по взрывобезопасности.

Применение источников вторичного электропитания регламентирует Свод правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», Правила устройства электроустановок (ПУЭ) раздел 7 «Электрооборудование специальных установок».
По требованиям к источникам 1-й категории надежности электроснабжения источники вторичного электропитания резервированные обеспечивают питание средств пожарной сигнализации от двух источников: от питающей сети через понижающий источник питания либо от аккумуляторной батареи, резервирующей питание нагрузки при отключении питающей сети (п. 5.2.1.1 ГОСТ Р 53325-2009). Поэтому резервированные ИЭ должны содержать канал питания нагрузки от сети, канал заряда АКБ от сети, канал разряда АКБ в нагрузку при отсутствии питающей сети.

Важным свойством резервированных ИЭ является обеспечение функционирования автоматических систем пожарной сигнализации (АСПС) при отключении основного питания, и характеристики аккумулятора влияют на выполнение условий п. 15.3 СП 5.1313.2009 «…должны обеспечивать питание указанных электроприемников в дежурном режиме в течение 24 ч плюс 1 ч работы системы пожарной автоматики в тревожном режиме».

В первую очередь «время жизни» связано с токами потребления нагрузки, далее - время зависит от емкости АКБ. Есть разные схемы обеспечения разряда АКБ, которые отличаются потерями в схеме и в конечном счете возможной глубиной разряда. Приблизительно оценить время разряда можно по емкости применяемой АКБ: 10-часовой разряд батареи при токе 10% от емкости полностью заряженной АКБ, это соотношение позволяет пропорционально пересчитать на токи нагрузки «время жизни» АСПС при питании от аккумуляторной батареи.

Во избежание повреждения АКБ необходимо обеспечить ограничение разряда батареи не ниже допустимого значения (определяется изготовителем ТД), ограничение уровня и темпа заряда.
Обязательное условие для источника по п. 5.2.1.9 ГОСТ Р 533252009 - «ИЭ должен сохранять свои параметры при изменении напряжения по любому вводу электроснабжения от 85% до 110% номинального значения». В этих условиях должен полностью работать сетевой канал источника питания, заряжаться АКБ. Если ИЭ обеспечивает работу сетевого канала в увеличенном относительно требуемого диапазоне напряжения, то это косвенно влияет на «время жизни» АСПС, поскольку причиной перехода на питание от АКБ является не только полное отключение питающей сети, но и выход сетевого напряжения на уровни, которые не позволяют питать нагрузку по сетевому каналу. Рисунок 1.

Рисунок 1.
Импульсный источник питания, как правило, имеет более широкий диапазон входных напряжений, чем трансформаторный. Как следствие, при просадке напряжения может продолжить работу сетевой канал импульсного ИЭ, не задействуя для питания нагрузки аккумуляторную батарею.
Для обеспечения низковольтным электропитанием связанного оборудования во взрывоопасной зоне (в частности, приборов АСПС и систем безопасности) можно подойти двумя способами:

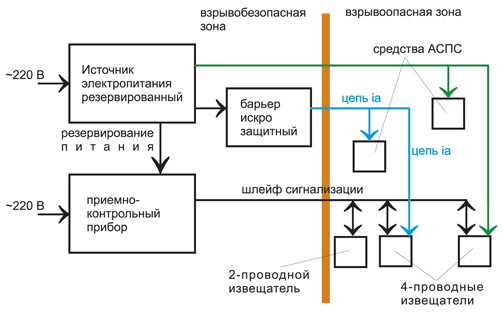

1. Резервированный ИЭ устанавливается вне взрывоопасной зоны. В этом случае ИЭ может не иметь средств взрывозащиты, но во взрывоопасной зоне питающие кабельные линии должны иметь соответствующую защиту. Недостатком этого способа электропитания является то, что нужно учитывать неизбежное большое падение напряжения при длинных линиях питания. В шахтах, в тоннелях да и на других промышленных взрывоопасных объектах расстояния до взрывобезопасной зоны могут быть очень большими. Такой способ обеспечивает централизованное питание устройств, находящихся во взрывоопасной зоне. Рисунок 2.

Рисунок 2.

2. При втором способе электропитания резервированный ИЭ устанавливается непосредственно во взрывоопасной зоне. Тогда можно построить распределенную систему обеспечения перигферийных устройств АСПС (и не только) низковольтным питанием. В этом случае резервированный ИЭ можно установить в непосредственной близости от потребителей энергии (светозвуковые оповещатели (табло), охранные и пожарные извещатели с 4-проводной схемой включения, видеокамеры, приборы низковольтного освещения и проч.), избежав при этом больших падений напряжения. Однако в этом случае резервированный ИЭ должен иметь взрывозащищенное исполнение, что накладывает дополнительные требования к его конструкции. Рисунок 3.

Рисунок 3.

Резервированный ИЭ взрывозащищенного исполнения должен соответствовать стандартам по взрывозащите.

Оболочка ИЭ должна быть выполнена по ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Общие требования», что сразу ограничивает возможное конструктивное исполнение прибора. Достаточно часто оболочки ИЭ изготавливают из пластических материалов (ABS-пластик, полистирол). Для взрывозащищенного ИЭ применение пластиков для оболочки ограничивается п. 7.3.2 ГОСТ Р 51330.0-99 - «Оболочки должны конструироваться таким образом, чтобы при нормальных условиях эксплуатации, обслуживания и чистки исключалась опасность воспламенения от электростатических зарядов», это, как правило, специальная антистатическая пластмасса, имеющая сопротивление изоляции не более 109 Ом.

Более доступно использовать оболочки металлические, однако материал оболочки должен быть фрикционно безопасен, о чем гласит раздел 8 ГОСТ Р 51330.0-99 - «Материалы, содержащие легкие металлы, применяемые для изготовления оболочек электрооборудования групп I и II, должны обеспечивать фрикционную искробезопасность».

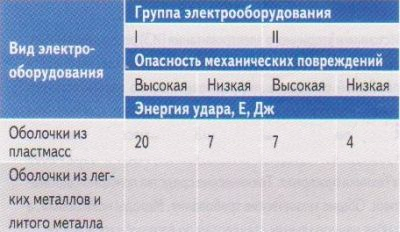

Не последнее место занимает механическая прочность оболочки, методы испытаний которых описаны в п. 23.4.3 ГОСТ Р 51330.0-99.

Испытания на ударную прочность.

Таким образом, по сумме требований оболочки из пластмасс довольно затруднительно применять в конструкции взрывозащищенных резервированных ИЭ.

Поскольку желательно, чтобы ИЭ мог применяться по разным температурным классам, в идеале по температурному классу Т6, - это накладывает ограничение на электрическую конструкцию источника: импульсный ИЭ предпочтительнее, чем трансформа торный, поскольку нагрев устройства меньше, поэтому возможно использовать оболочку ИЭ в качестве радиатора, одновременно решая задачу герметичности устройства.

К аккумуляторной батарее с точки зрения взрывозащиты также предъявляются особые требования. Если в ИЭ используется вид взрывозащиты d - «взрывонепроницаемая оболочка», то при возможном взрыве АКБ внешняя оболочка ИЭ должна выдержать взрывной удар.

Взрывозащита вида е п. 5.7 ГОСТ Р 51330.8-99 «Защита вида е» определяет другие подходы. Если суммировать требования к АКБ, которые нужно обеспечить для взрывозащиты вида е, то они сводятся к следующему:

Применять герметичную АКБ;
применять заливку компаундом электрических частей, соединений от вероятного разбрызгивания геля из АКБ при ее повреждении;
обеспечить защиту устройства от перегрева АКБ при глухом коротком замыкании на контактах батарей.
Во взрывоопасной зоне установку резервированного ИЭ, его подключение, прокладку кабелей и проводов, а также заземление прибора следует проводить в соответствии с требованиями проекта и ПУЭ. Типы проводов и кабелей, а также способ их прокладки выбираются исходя из класса взрывоопасной зоны.

Согласно ПУЭ (издание 6, глава 7.3.) во взрывоопасных зонах любого класса допускается применение проводов с резиновой и ПВХ-изоляцией; кабелей с резиновой, ПВХ и бумажной изоляцией в резиновой, ПВХ и металлической оболочках.

Во взрывоопасных зонах любого класса не допускается применение проводов и кабелей с полиэтиленовой изоляцией и оболочкой.

Во взрывоопасных зонах классов В-1 и В-la должны применяться провода и кабели с медными жилами. Применение проводов и кабелей с алюминиевыми жилами допускается во взрывоопасных зонах классов: В-16, В-1г, В-П, В-Па.

Вводы кабелей должны быть сделаны с помощью специализированных вводных устройств, а места вводов уплотнены. Соответствующие требования по уплотнению труб, кабелей, проводов предъявляются при переходе кабельной трассы из взрывоопасной зоны в зону с другим классом опасности или в зону взрывобезопасную.

Евгений САЙДУЛИН, директор компании “ЭТРА-спецавтоматика”

Классификация взрывоопасных зон

Взрывоопасной считается зона в помещении в пределах до 5м по горизонтали и вертикали от аппарата, из которого возможно выделение горючих газов или паров легковоспламеняющихся жидкостей (ЛВЖ), если объем взрывоопасной смеси ³5% от объема помещения.

Взрывоопасные зоны подразделяются на следующие классы:

1) В-I - зоны, расположенные в помещениях, где выделяются горючие газы и пары ЛВЖ, которые с воздухом могут образовывать взрывоопасные смеси;

2) В-Iа - зоны, расположенные в помещениях, где взрывоопасные смеси могут образовываться в результате аварий;

3) В-Iб - зоны, где имеются горючие газы не превышающие 5% от всего объема помещения, а взрывоопасные смеси могут образовываться при авариях;

4) В-Iг - пространство у наружных установок, содержащих горючие газы или ЛВЖ;

5) В-II - зоны, расположенные в помещениях, в которых выделяются, переходящие во взвешенное состояние горючие пыли или волокна способные образовывать с воздухом взрывоопасные смеси при нормальных режимах работы;

6). В-IIа - тоже, что п.5, но только при авариях.

Проектируемые и сооружаемые электроустановки во взрывоопасных зонах должны отвечать требованиям ПУЭ гл. VII-3, СНиП III-33-76 “Электротехнические устройства”, ГОСТ 12.2.020-76. Эксплуатация электрооборудования взрывоопасных производств регламентируется “Правилами технической эксплуатации электроустановок потребителей”, гл.ЭIII-13; “Правилами безопасности во взрывоопасных и взрывопожароопасных химических и нефтехимических производствах”.

Взрывозащищенным называется электрооборудование, в котором предусмотрены меры с целью устранения или затруднения возможности воспламенения окружающей среды.

К монтажу и эксплуатации во взрывоопасных установках допускается электрооборудование, которое изготовлено в соответствии с требованиями “Правил изготовления взрывозащищенного и рудничного электрооборудования”.

Вновь смонтированная или реконструированная электроустановка должна быть принята в эксплуатацию специальной комиссией, утвержденной главным инженером.

Электрооборудование с частями, искрящими при нормальной работе, рекомендуется выносить за пределы взрывоопасных помещений.

Контактные соединения в электрических цепях необходимо выполнять сваркой, пайкой.

Взрывозащищенные электрические аппараты, установленные во взрывоопасных зонах В-I, В-II, должны иметь блокировку, допускающую открывание их только при снятом напряжении.

Взрывозащищенные электроустановки должны открываться при помощи специальных торцевых ключей.

В различных зонах классов В-I, В-II используют электрооборудование с различными видами защиты:

1. взрывозащищенная оболочка,

2. искробезопасная электрическая цепь,

3. защита вида “е” - устройства затрудняющие появление опасных нагревов, электрических искр, дуг,

4. масляное заполнение,

5. заполнение или продувка оболочки под избыточным давлением,

6. кварцевое заполнение оболочки,

7. специальный вид взрывозащиты.

Монтаж электрических сетей следует выполнять во взрывоопасных помещениях в соответствии с “ Инструкцией по монтажу электрооборудования силовых и осветительных сетей взрывоопасных зон” (ВСН 332-74).
