На какое расстояние допускается приближение людей к неогражденным. Допустимые расстояния до токоведущих частей, находящихся под напряжением

* Постоянный ток.

Вопрос 75. В какое время и кто может выполнять единоличный осмотр электроустановок и электротехнической части технологического оборудования?

Ответ. Может выполнять работник, имеющий группу не ниже III, из числа оперативного персонала, обслуживающего данную электроустановку в рабочее время или находящегося на дежурстве, либо работник из числа административно-технического персонала, имеющий группу V, для электроустановок выше 1000 В, и работник, имеющий группу IV, для электроустановок до 1000 В и право единоличного осмотра на основании письменного распоряжения руководителя организации.

Вопрос 76. При каком условии могут допускаться в электроустановки работники, их не обслуживающие?

Ответ. Могут допускаться в сопровождении оперативного персонала, имеющего группу IV в электроустановках выше 1000 В и группу III в электроустановках до 1000 В, либо работника, имеющего право единоличного осмотра.

Вопрос 77. Что запрещается при осмотре электроустановок выше 1000 В?

Ответ. Запрещается входить в помещения, камеры, не оборудованные ограждениями или барьерами, препятствующими приближению к токоведущим частям на расстояния менее указанных в табл. Не допускается проникать за ограждения и барьеры электроустановок.

Вопрос 78. Какие требования Правил по недопущению приближения к месту замыкания при замыкании на землю в электроустановках 3-35 кВ?

Ответ. Приближаться к месту замыкания на расстояние менее 4 м в ЗРУ и менее 8 м в ОРУ и на ВЛ допускается только для оперативных переключений с целью ликвидации замыкания и освобождения людей, попавших под напряжение.

Вопрос 79. При каком условии следует снимать и устанавливать предохранители?

Ответ. Следует при снятом напряжении. Допускается снимать и устанавливать предохранители, находящиеся под напряжением, но без нагрузки. Под напряжением и под нагрузкой допускается заменять:

предохранители во вторичных цепях;

предохранителя ТН;

предохранители пробочного типа.

Вопрос 80. Чем необходимо пользоваться при снятии и установке предохранителей?

Ответ. Необходимо пользоваться:

в электроустановках выше 1000 В – изолирующими клещами (штангой) с применением диэлектрических перчаток и средств защиты лица или глаз;

в электроустановках до 1000 В – изолирующими клещами или диэлектрическими перчатками и средствами защиты лица и глаз.

Вопрос 81. Кем определяется порядок хранения и выдачи ключей от электроустановок?

Ответ. Определяется распоряжением руководителя организации.

Вопрос 82. Какие правила учета ключей?

Ответ. Ключи должны находиться на учете у оперативного персонала. При его отсутствии ключи могут быть на учете у административно-технического персонала. Ключи должны быть пронумерованы и храниться в запираемом ящике. Один комплект должен быть запасным.

Вопрос 83. Какие правила выдачи ключей?

Ответ. Ключи должны выдаваться под расписку:

работникам, имеющим право единоличного осмотра (в том числе оперативному персоналу), от всех помещений;

при допуске по наряду-допуску – допускающему из числа оперативного персонала, ответственному руководителю и производителю работ, наблюдающему – от помещений, в которых предстоит работать.

Вопрос 84. Какие правила возврата ключей?

Ответ. Подлежат возврату ежедневно по окончании осмотра или работы. При работе в электроустановках, не имеющих местного оперативного персонала, ключи должны возвращаться не позднее следующего рабочего дня после осмотра или полного окончания работы.

Страница 8 из 16

1. Какие допускаются расстояния до токоведущих частей, находящихся под напряжением?
1.3.3. В электроустановках не допускается приближение людей, механизмов и грузоподъемных машин к находящимся под напряжением неогражденным токоведущим частям на расстояния менее указанных в табл. 1.1.
Таблица 1.1
Допустимые расстояния до токоведущих частей, находящихся под напряжением

Напряжение, кВ		Расстояние от людей и применяемых ими инструментов и приспособлений, от временных ограждений, м	Расстояния от механизмов и грузоподъемных машин в рабочем и транспортном положении, от стропов, грузозахватных приспособлений и грузов, м
		Не нормируется (без прикосновения)
	В остальных электроустановках

2. За что отвечает лицо выдающие наряд, отдающий распоряжение? Кто имеет право выдачи нарядов и распоряжений?
2.1.3. Выдающий наряд, отдающий распоряжение определяет необходимость и возможность безопасного выполнения работы. Он отвечает за достаточность и правильность указанных в наряде (распоряжении) мер безопасности, за качественный и количественный состав бригады и назначение ответственных за безопасность, а также за соответствие выполняемой работе групп перечисленных в наряде работников, проведение целевого инструктажа ответственного руководителя работ (производителя работ, наблюдающего).
2.1.4. Право выдачи нарядов и распоряжений предоставляется работникам из числа административно-технического персонала организации, имеющим группу V - в электроустановках напряжением выше 1000 В и группу IV - в электроустановках напряжением до 1000 В.
В случае отсутствия работников, имеющих право выдачи нарядов и распоряжений, при работах по предотвращению аварий или ликвидации их последствий допускается выдача нарядов и распоряжений работниками из числа оперативного персонала, имеющими группу IV. Предоставление оперативному персоналу права выдачи нарядов должно быть оформлено письменным указанием руководителя организации.

3.При монтаже, ремонте и эксплуатации каких устройств производителю работ допускается их включение и отключение? Чье разрешение необходимо?
2.3.11. При монтаже, ремонте и эксплуатации вторичных цепей, устройств релейной защиты, измерительных приборов, электроавтоматики, телемеханики, связи, включая работы в приводах и агрегатных шкафах коммутационных аппаратов, независимо от того находятся они под напряжением или нет, производителю работ разрешается по распоряжению отключать и включать вышеуказанные устройства, а также опробовать устройства защиты и электроавтоматики на отключение и включение выключателей с разрешения оперативного персонала.

4. Требования правил безопасности при перерыве в работе. Повторный допуск к работе.
2.10.1. При перерыве в работе на протяжении рабочего дня (на обед, по условиям работы) бригада должна быть удалена с рабочего места, а двери РУ закрыты на замок.
Наряд остается у производителя работ (наблюдающего). Члены бригады не имеют права возвращаться после перерыва на рабочее место без производителя работ (наблюдающего). Допуск после такого перерыва выполняет производитель работ (наблюдающий) без оформления в наряде.
2.10.2. При перерыве в работе в связи с окончанием рабочего дня бригада должна быть удалена с рабочего места.
Плакаты безопасности, ограждения, флажки, заземления не снимаются.
Производитель работ (наблюдающий) должен сдать наряд допускающему, а в случае его отсутствия оставить наряд в отведенном для этого месте, например, в папке действующих нарядов. В электроустановках, не имеющих местного оперативного персонала, производителю работ (наблюдающему) разрешается по окончании рабочего дня оставлять наряд у себя.
Окончание работы производитель работ (наблюдающий) оформляет подписью в своем экземпляре наряда.
2.10.3. Повторный допуск в последующие дни на подготовленное рабочее место осуществляет допускающий или с его разрешения ответственный руководитель работ. При этом разрешения на допуск от вышестоящего оперативного персонала не требуется.
Производитель работ (наблюдающий) с разрешения допускающего может допустить бригаду к работе на подготовленное рабочее место, если ему это поручено, с записью в строке «Отдельные указания» наряда (приложение № 4 к настоящим Правилам).
При возобновлении работы на следующий день производитель работ (наблюдающий) должен убедиться в целости и сохранности оставленных плакатов, ограждений, флажков, а также надежности заземлений и допустить бригаду к работе.
Допуск к работе, выполняемый допускающим из числа оперативного персонала, оформляется в обоих экземплярах наряда; допуск, осуществляемый ответственным руководителем или производителем работ (наблюдающим), - в экземпляре наряда, находящемся у производителя работ (наблюдающего).

5. Какие группы должен иметь персонал, выполняющий операции по установке и снятию заземления?
3.5.7. В электроустановках напряжением до 1000 В операции по установке и снятию заземлений разрешается выполнять одному работнику, имеющему группу III, из числа оперативного персонала.
3.5.8. В электроустановках напряжением выше 1000 В устанавливать переносные заземления должны два работника: один - имеющий группу IV (из числа оперативного персонала), другой - имеющий группу III; работник, имеющий группу III, может быть из числа ремонтного персонала, а при заземлении присоединений потребителей - из персонала потребителей. На удаленных подстанциях по разрешению административно-технического или оперативного персонала при установке заземлений в основной схеме разрешается работа второго работника, имеющего группу III, из числа персонала потребителей; включать заземляющие ножи может один работник, имеющий группу IV, из числа оперативного персонала.
Отключать заземляющие ножи и снимать переносные заземления единолично может работник из числа оперативного персонала, имеющий группу III.

6. Что должно быть в каждом аккумуляторном помещении?
4.12.4. В каждом аккумуляторном помещении должны быть:
стеклянная или фарфоровая (полиэтиленовая) кружка с носиком (или кувшин) емкостью 1,5 - 2 л для составления электролита и доливки его в сосуды;
нейтрализующий 2,5%-ный раствор питьевой соды для кислотных батарей и 10%-ный раствор борной кислоты или уксусной эссенции (одна часть на восемь частей воды) для щелочных батарей;
вода для обмыва рук;
полотенце.

7. Требование правил безопасности при обходах и осмотрах ВЛ.
4.15.72. При обходах и осмотрах ВЛ назначать производителя работ не обязательно. Во время осмотра ВЛ не допускается выполнять какие-либо ремонтные и восстановительные работы, а также подниматься на опору и ее конструктивные элементы. Подъем на опору допускается при верховом осмотре ВЛ. Проведение целевого инструктажа обязательно.
4.15.73. В труднопроходимой местности (болота, водные преграды, горы, лесные завалы и т.п.) и в условиях неблагоприятной погоды (дождь, снегопад, сильный мороз и т.п.), а также в темное время суток осмотр ВЛ должны выполнять не менее двух работников, имеющие группу II, один из которых назначается старшим. В остальных случаях осматривать ВЛ может один работник, имеющий группу II.
Не разрешается идти под проводами при осмотре ВЛ в темное время суток.
При поиске повреждений осматривающие ВЛ должны иметь при себе предупреждающие знаки или плакаты.
При проведении обходов должна быть обеспечена связь с диспетчером.
4.15.74. Не разрешается приближаться на расстояние менее 8 м к лежащему на земле проводу ВЛ напряжением выше 1000 В, к находящимся под напряжением железобетонным опорам ВЛ напряжением 6 - 35 кВ при наличии признаков протекания тока замыкания на землю (повреждение изоляторов, прикосновение провода к телу опоры, испарение влаги из почвы, возникновение электрической дуги на стойках и в местах заделки опоры в грунт и др.). В этих случаях вблизи провода или опоры следует организовать охрану для предотвращения приближения к месту замыкания людей и животных, установить по мере возможности предупреждающие знаки или плакаты, сообщить о происшедшем владельцу ВЛ.

8. Требования безопасности при работах на радио и радиорелейных линиях.
7.5.1. С радиоаппаратурой допускается работать по распоряжению. Одному работнику, имеющему группу III, разрешается обслуживать радиоаппаратуру без права выполнения каких-либо ремонтных работ, за исключением работ на аппаратуре, питание которой осуществляется напряжением до 25 В.
7.5.2. При работе в электромагнитных полях с частотами в диапазоне 60 кГЦ - 300 ГГЦ должны выполняться требования ГОСТ 12.1.006-84.
7.5.3. При настройке и испытаниях аппаратуры высокой частоты следует пользоваться средствами защиты от поражения электрическим током и от повышенных электромагнитных излучений.
Применяемые защитные очки должны иметь металлизированное покрытие стекол (например, типа ОРЗ-5).
7.5.4. Устранять неисправности, производить изменения в схемах, разборку и сборку антенно-фидерных устройств следует после снятия с них напряжения. Не допускается:
определять наличие электромагнитного излучения по тепловому эффекту на руке или другой части тела;
находиться в зоне излучения с плотностью потока энергии выше допустимой без средств защиты;
нарушать экранирование источника электромагнитного излучения;
находиться перед открытым работающим антенно-фидерным устройством.
7.5.5. Работы по монтажу и обслуживанию внешних антенно-фидерных устройств на башнях и мачтах должна выполнять бригада, состоящая из работников, имеющих группы IV и III. Перед началом работ следует отключать аппаратуру высокой частоты.

9. Переноска и перевозка пострадавшего.
Опасно транспортировать пострадавшего, находящегося без сознания.
Опасно транспортировать пострадавшего в состоянии шока, при сильных кровотечениях, открытых переломах до оказания первой медицинской помощи.

1. Перенос на жердине.

2. Носилки, изготовленные из двух футболок и пальто. Жердины продеваются в вывернутые рукава, пуговицы застегиваются. Пострадавший укладывается сверху.

Б) лежа на животе - с ранениями позвоночника, когда пострадавший находится без сознания;
в) лежа на спине с согнутыми в коленях ногами - при открытых ранениях брюшной полости, при переломе костей таза;
г) лежа на спине с приподнятыми нижними конечностями и опущенной вниз головой - раненых со значительной кровопотерей и при шоке;
д) в положении на боку - раненых, находящихся в бессознательном состоянии, если нет другого выхода;
е) полусидя с вытянутыми ногами - при ранениях шеи, при значительных ранениях верхних конечностей;
ж) полусидя с согнутыми коленями (под колени уложить валик-опору) - с ранениями мочеполовых органов, кишечной непроходимости и других внезапных заболеваниях брюшных органов и травмах полости при ранении грудной клетки.

1.3.4. Единоличный осмотр электроустановок, электротехнической части технологического оборудования может выполнять работник, имеющий группу не ниже III, из числа оперативного персонала, обслуживающего данную электроустановку в рабочее время или находящегося на дежурстве, либо работник из числа административно-технического персонала, имеющий группу V, для электроустановок напряжением выше 1000 В, и работник, имеющий группу IV, – для электроустановок напряжением до 1000 В и право единоличного осмотра на основании письменного распоряжения руководителя организации.

Осмотр ВЛ должен выполняться в соответствии с требованиями пп. 2.3.15, 4.15.72, 4.15.73, 4.15.74 настоящих Правил.

1.3.5. Работники, не обслуживающие электроустановки, могут допускаться в них в сопровождении оперативно го персонала, имеющего группу IV, в электроустановках напряжением выше 1000 В и имеющего группу III – в электроустановках напряжением до 1000 В, либо работника, имеющего право единоличного осмотра.

Сопровождающий работник должен следить за безопасностью людей, допущенных в электроустановки, и предупреждать их о запрещении приближаться к токоведущим частям.

1.3.6. При осмотре электроустановок разрешается открывать двери щитов, сборок, пультов управления и других устройств.

При осмотре электроустановок напряжением выше 1000 В не допускается входить в помещения, камеры, не оборудованные ограждениями (требования к установке ограждений приведены в Правилах устройства электроустановок) или барьерами, препятствующими приближению к токоведущим частям на расстояния, менее указанных в табл. 1.1. Не допускается проникать за ограждения и барьеры электроустановок.

Не допускается выполнение какой-либо работы во время осмотра.

1.3.7. При замыкании на землю в эл ектроустановках напряжением 3-35 кВ приближаться к месту замыкания на расстояние менее 4 м в ЗРУ и менее 8 м – в ОРУ и на ВЛ допускается только для оперативных переключений с целью ликвидации замыкания и освобождения людей, попавших под напряжение. При этом следует пользоваться электрозащитными средствами.

1.3.8. Отключать и включать разъединители, отделители и выключатели напряжением выше 1000 В с ручным приводом необходимо в диэлектрических перчатках.

1.3.9. Снимать и устанавливать предохранители следует при снятом напряжении.

Допускается снимать и устанавливать предохранители, находящиеся под напряжением, но без нагрузки.

Под напряжением и под нагрузкой допускается заменять: предохранители во вторичных цепях, предохранители трансформаторов напряжения и предохранители пробочного типа.

1.3.10. При снятии и установке предохранителей под напряжением необходимо пользоваться:

в электроустановках напряжением выше 1000 В – изолирующими клещами (штангой) с применением диэлектрических перчаток и средств защиты лица или глаз;

в электроустановках напряжением до 1000 В – изолирующими клещами или диэлектрическими перчатками и средствами защиты лица и глаз.

1.3.11. Двери помещений электроустановок, камер, щитов и сборок, кроме тех, в которых проводятся работы, должны быть закрыты на замок.

1.3.12. Порядок хранения и выдачи ключей от электроустановок определяется распоряжением руководителя организации. Ключи от электроустановок должны находиться на учете у оперативного персонала. В электроустановках, не имеющих местного оперативного персонала, ключи могут быть на учете у административно-технического персонала.

Ключи должны быть пронумерованы и храниться в запираемом ящике. Один комплект должен быть запасным.

Ключи должны выдаваться под расписку:

работникам, имеющим право единоличного осмотра (в том числе оперативному персоналу), – от всех помещений;

при допуске по наряду-допус ку – допускающему из числа оперативного персонала, ответственному руководителю и производителю работ, наблюдающему – от помещений, в которых предстоит работать.

Ключи подлежат возврату ежедневно по окончании осмотра или работы.

При работе в электроустановках, не имеющих местного оперативного персонала, ключи должны возвращаться не позднее следующего рабочего дня после осмотра или полного окончания работы.

Выдача и возврат ключей должны учитываться в специальном журнале произвольной формы или в оперативном журнале.

1.3.13. При несчастных случаях для освобождения пострадавшего от действия электрического тока напряжение должно быть снято немедленно без предварительного разрешения.

1.4. Порядок и условия производства работ.

1.4.1. Работы в действующих электро установках должны проводиться по наряду-допуску (далее – наряду), форма которого и указания по его заполнению приведены в приложении № 4 к настоящим Правилам, по распоряжению, по перечню работ, выполняемых в порядке текущей эксплуатации.

1.4.2. Не допускается самовольное проведение работ, а также расширение рабочих мест и объема задания, определенных нарядом или распоряжением или утвержденным перечнем работ, выполняемых в порядке текущей эксплуатации.

1.4.3. Выполнение работ в зоне действия другого наряда должно согласовываться с работником, выдавшим первый наряд (ответственным руководителем или производителем работ).

Согласование оформляется до начала подготовки рабочего места по второму наряду записью «Согласовано» на лицевой стороне второго наряда и подписями работников, согласующих документ.

1.4.4. Капитальные ремонты электрооборудования напряжением выше 1000 В, работа на токоведущих частях без снятия напряжения в электроустановках напряжением выше 1 000 В, а также ремонт ВЛ независимо от напряжения, как правило, должны выполняться по технологическим картам или ППР, утвержденным техническим руководителем организации.

1.4.5. В электроустановках напряжением до 1000 В при работе под напряжением необходимо:

оградить расположенные вблизи рабочего места другие токоведущие части, находящиеся под напряжением, к которым возможно случайное прикосновение;

работать в диэлектрических галошах или стоя на изолирующей подставке либо на резиновом диэлектрическом ковре;

применять изолированный инструмент (у отверток, кроме того, должен быть изолирован стержень) или пользоваться диэлектрическими перчатками.

Не допускается работать в одежде с короткими или засученными рукавами, а также использовать ножовки, напильники, металлические метры и т.п.

1.4.6. Не допускается в электроустановках работать в согнутом положении, если при выпрямлении расстояние до токоведущих частей будет менее расстояния, указанного в табл. 1.1.

Не допускается при работе около неогражденных токоведущих частей располагаться так, чтобы эти части находились сзади работника или с двух боковых сторон.

1.4.7. Не допускается прикасаться без применения электрозащитных средств к изоляторам, изолирующим частям оборудования, находящегося под напряжением.

1.4.8. В пролетах пересечения в ОРУ и на ВЛ при замене проводов (тросов) и относящихся к ним изоляторов и арматуры, расположенных ниже проводов, находящихся под напряжением, через заменяемые провода (тросы) в целях предупреждения подсечки расположенных выше проводов должны быть перекинуты канаты из растительных или синтетических волокон. Канаты следует перекидывать в двух местах – по обе стороны от места пересечения, закрепляя их концы за якоря, конструкции и т.п. Подъем провода (троса) должен осуществляться медленно и плавно.

1.4.9. Работы в ОРУ на проводах (тросах) и относящихся к ним изоляторах, арматуре, расположенных выше проводов, тросо в, находящихся под напряжением, необходимо проводить в соответствии с ППР, утвержденным руководителем организации. В ППР должны быть предусмотрены меры для предотвращения опускания проводов (тросов) и для защиты от наведенного напряжения. Не допускается замена проводов (тросов) при этих работах без снятия напряжения с пересекаемых проводов.

1.4.10. Персоналу следует помнить, что после исчезновения напряжения на электроустановке оно может быть подано вновь без предупреждения.

1.4.11. Не допускаются работы в неосвещенных местах. Освещенность участков работ, рабочих мест, проездов и подходов к ним должна быть равномерной, без слепящего действия осветительных устройств на работающих.

1.4.12. При приближении грозы должны быть прекращены все работы на ВЛ, ВЛС, ОРУ, на вводах и коммутационных аппаратах ЗРУ, непосредственно подключенных к ВЛ, на КЛ, подключенных к участкам ВЛ, а также на вводах ВЛС в помещениях узлов связи и антенно-мачтовых сооружениях.

1.4.13. Весь персонал, работающий в помещениях с энергооборудованием (за исключением щитов управления, релейных и им подобных), в ЗРУ и ОРУ, в подземных сооружениях, колодцах, туннелях, траншеях и котлованах, а также участвующий в обслуживании и ремонте ВЛ, должен пользоваться защитными касками.

1.4.14. На ВЛ независимо от класса напряжения допускается перемещение работников по проводам сечением не менее 240 мм2и по тросам сечением не менее 70 мм2при условии, что провода и тросы находятся в нормальном техническом состоянии, т.е. не имеют повреждений, вызванных вибрацией, коррозией и др. При перемещении по расщепленным проводам и тросам строп предохранительного пояса следует закреплять за них, а в случае использования специальной тележки – за тележку.

1.4.15. Техническое обслуживание осветительных устройств, расположенных на потолке машинных залов и цехов, с тележки мостового крана должны производить по наряду не менее двух работников, один из которых, имеющий группу III, выпол няет соответствующую работу. Второй работник должен находиться вблизи работающего и следить за соблюдением им необходимых мер безопасности.

Устройство временных подмостей, лестниц и т.п. на тележке мостового крана не допускается. Работать следует непосредственно с настила тележки или с установленных на настиле стационарных подмостей.

С троллейных проводов перед подъемом на тележку мостового крана должно быть снято напряжение. При работе следует соблюдать Межотраслевые правила по охране труда при работе на высоте.

Передвигать мост или тележку крана крановщик должен только по команде производителя работ. При передвижении мостового крана работники должны размещаться в кабине или на настиле моста. Когда работники находятся на тележке, передвижение моста и тележки запрещается.

1.4.16. При проведении земляных работ необходимо соблюдать требования действующих СНиП «Безопасность труда в строительстве».

2. Организационные меропр иятия, обеспечивающие безопасность работ.

2.1. Общие требования. Ответственные за безопасность проведения работ, их права и обязанности.

2.1.1. Организационными мероприятиями, обеспечивающими безопасность работ в электроустановках, являются:

оформление работ нарядом, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации; допуск к работе; надзор во время работы;

оформление перерыва в работе, перевода на другое место, окончания работы.

2.1.2. Ответственными за безопасное ведение работ являются:

выдающий наряд, отдающий распоряжение, утверждающий перечень работ, выполняемых в порядке текущей эксплуатации;

ответственный руководитель работ;

допускающий;

производитель работ;

наблюдающий;

члены бригады.

2.1.3. Выдающий наряд, отдающий распоряжение определяет необходимость и возможность безопасного выполнения работы. Он отвечает за достаточн ость и правильность указанных в наряде (распоряжении) мер безопасности, за качественный и количественный состав бригады и назначение ответственных за безопасность, а также за соответствие выполняемой работе групп перечисленных в наряде работников, проведение целевого инструктажа ответственного руководителя работ (производителя работ, наблюдающего).

2.1.4. Право выдачи нарядов и распоряжений предоставляется работникам из числа административно-технического персонала организации, имеющим группу V – в электроустановках напряжением выше 1000 В и группу IV– в электроустановках напряжением до 1000 В.

В случае отсутствия работников, имеющих право выдачи нарядов и распоряжений, при работах по предотвращению аварий или ликвидации их последствий допускается выдача нарядов и распоряжений работниками из числа оперативного персонала, имеющими группу IV. Предоставление оперативному персоналу права выдачи нарядов и распоряжений должно быть оформлено письменным указанием руководителя ор ганизации.

2.1.5. Ответственный руководитель работ назначается, как правило, при работах в электроустановках напряжением выше 1000 В. В электроустановках напряжением до 1000 В ответственный руководитель, как правило, не назначается.

Ответственный руководитель работ отвечает за выполнение всех указанных в наряде мер безопасности и их достаточность, за принимаемые им дополнительные меры безопасности, необходимые по условиям выполнения работ, за полноту и качество целевого инструктажа бригады, в том числе проводимого допускающим и производителем работ, а также за организацию безопасного ведения работ.

Ответственными руководителями работ назначаются работники из числа административно-технического персонала, имеющие группу V в электроустановках напряжением выше 1000 В и группу IV в электроустановках напряжением до 1000 В. В тех случаях, когда отдельные работы (этапы работы) необходимо выполнять под надзором и управлением ответственного руководителя работ, выдающий на ряд должен сделать запись об этом в строке «Отдельные указания» наряда (приложение № 4 к настоящим Правилам).

Ответственный руководитель работ назначается при выполнении работ в одной электроустановке (ОРУ, ЗРУ):

с использованием механизмов и грузоподъемных машин при работах в электроустановках, а на ВЛ – при работах в охранной зоне ВЛ;

с отключением электрооборудования, за исключением работ в электроустановках, где напряжение снято со всех токоведущих частей (п. 2.2.8 настоящих Правил), в электроустановках с простой и наглядной схемой электрических соединений, на электродвигателях и их присоединениях в РУ;

на КЛ и КЛС в зонах расположения коммуникаций и интенсивного движения транспорта;

по установке и демонтажу опор всех типов, замене элементов опор ВЛ;

в местах пересечения ВЛ с другими ВЛ и транспортными магистралями, в пролетах пересечения проводов в ОРУ;

по подключению вновь сооруженной ВЛ;

по изменению схем присоедине ний проводов и тросов ВЛ;

на отключенной цепи многоцепной ВЛ с расположением цепей одна над другой или числом цепей более 2, когда одна или все остальные цепи остаются под напряжением;

при одновременной работе двух и более бригад в данной электроустановке;

по пофазному ремонту ВЛ;

под наведенным напряжением;

без снятия напряжения на токоведущих частях с изоляцией человека от земли;

на оборудовании и установках СДТУ по устройству мачтовых переходов, испытанию КЛС, при работах с аппаратурой НУП (НРП), на фильтрах присоединений без включения заземляющего ножа конденсатора связи.

Необходимость назначения ответственного руководителя работ определяет выдающий наряд, которому разрешается назначать ответственного руководителя работ и при других работах, помимо перечисленных.

2.1.6. Допускающий отвечает за правильность и достаточность принятых мер безопасности и соответствие их мерам, указанным в наряде или распоряжении, характеру и месту работы, за правильный допуск к работе, а также за полноту и качество проводимого им целевого инструктажа.

Допускающие должны назначаться из числа оперативного персонала, за исключением допуска на ВЛ, при соблюдении условий, перечисленных в п. 2.1.11 настоящих Правил. В электроустановках напряжением выше 1000 В допускающий должен иметь группу IV, а в электроустановках до 1000 В – группу III.

2.1.7. Производитель работ отвечает:

за соответствие подготовленного рабочего места указаниям наряда, дополнительные меры безопасности, необходимые по условиям выполнения работ;

за наличие, исправность и правильное применение необходимых средств защиты, инструмента, инвентаря и приспособлений;

за сохранность на рабочем месте ограждений, плакатов, заземлений, запирающих устройств;

за безопасное проведение работы и соблюдение настоящих Правил им самим и членами бригады;

за осуществление постоянного контроля за членами бригады.

Производитель работ, выполняемых по наряду в электроустановках напряжением выше 1000 В, должен иметь группу IV, а в электроустановках напряжением до 1000 В – группу III, кроме работ в подземных сооружениях, где возможно появление вредных газов, работ под напряжением, работ по перетяжке и замене проводов на ВЛ напряжением до 1000 В, подвешенных на опорах ВЛ напряжением выше 1000 В, при выполнении которых производитель работ должен иметь группу IV.

Производитель работ, выполняемых по распоряжению, может иметь группу III при работе во всех электроустановках, кроме случаев, оговоренных в пп. 2.3.7, 2.3.13, 2.3.15, 4.2.5, 5.2.1 настоящих Правил.

2.1.8. Наблюдающий должен назначаться для надзора за бригадами, не имеющими права самостоятельно работать в электроустановках.

Наблюдающий отвечает:

за соответствие подготовленного рабочего места указаниям, предусмотренным в наряде;

за четкость и полноту целевого инструктажа членов бригады;

за наличие и сохранность установленных на рабочем месте заземлении, ограждений, плакатов и знаков безопасности, запирающих устройств приводов;

за безопасность членов бригады в отношении поражения электрическим током электроустановки.

Наблюдающим может назначаться работник, имеющий группу III.

Ответственным за безопасность, связанную с технологией работы, является работник, возглавляющий бригаду, который входит в ее состав и должен постоянно находиться на рабочем месте. Его фамилия указывается в строке «Отдельные указания» наряда.

2.1.9. Каждый член бригады должен выполнять требования настоящих Правил и инструктивные указания, полученные при допуске к работе и во время работы, а также требования инструкций по охране труда соответствующих организаций.

2.1.10. Письменным указанием руководителя организации должно быть оформлено предоставление его работникам прав: выдающего наряд, распоряжение; допу скающего, ответственного руководителя работ; производителя работ (наблюдающего), а также права единоличного осмотра.

2.1.11. Допускается одно из совмещений обязанностей ответственных за безопасное ведение работ в соответствии с табл. 2.1.

Допускающий из числа оперативного персонала может выполнять обязанности члена бригады.

На ВЛ всех уровней напряжения допускается совмещение ответственным руководителем или производителем работ из числа ремонтного персонала обязанностей допускающего в тех случаях, когда для подготовки рабочего места требуется только проверить отсутствие напряжения и установить переносные заземления на месте работ без оперирования коммутационными аппаратами.

Страница 29 из 30

Ограждение токоведущих частей и расположение их на недоступной высоте.
Помимо токоведущих частей, имеющих электрическую изоляцию по всей длине, в электроустановках применяют неизолированные токоведущие части, которые закрепляют на изоляторах в отдельных точках. Для предотвращения случайного прикосновения их закрывают сплошными ограждениями в виде крышек (например, присоединительные зажимы электродвигателей), кожухов (у электрических аппаратов, шинопроводов) или сетчатыми ограждениями (в распределительных устройствах) либо располагают на определенной высоте (провода линий электропередачи и др.).
Ограждения делают из диэлектрика или из металла. Они должны располагаться на определенном расстоянии от неизолированных токоведущих частей, зависящем от напряжения электроустановки и конструкции ограждения . Так, в закрытых РУ это расстояние для сплошных ограждений должно составлять при напряжении 6 кВ - 120 мм, 10 кВ - 150 мм, 35 кВ - 320 мм, а для сетчатых - соответственно 190, 220 и 390 мм.
Наряду со стационарными применяют временные ограждения, назначение которых при работах в электроустановках состоит в предупреждении опасного случайного прикосновения к находящимся под напряжением токоведущим частям, расположенным вблизи места работы. Они предназначаются также для закрытия проходов в помещения, куда вход работающим запрещен. Такими ограждениями могут быть специальные сплошные или решетчатые деревянные щиты, ширмы и т. п.; резиновые или пластмассовые колпаки, надеваемые на ножи однополюсных разъединителей для предотвращения их ошибочного включения; изолирующие накладки - пластины из резины, текстолита и им подобных материалов, используемые для покрытия ножей отключенного рубильника или разъединителя и препятствующие их ошибочному включению.
Ограждения в виде щитов, ширм применяются в электроустановках всех напряжений. Их устанавливают так, чтобы расстояние от них до токоведущих частей установок напряжением до 15 кВ было не меньше 0,35 м.

Случайное прикосновение к находящимся под напряжением токоведущим частям исключено в получивших широкое применение аппаратах закрытых конструкций: выключателях и переключателях, рубильниках и переключателях с рычажным приводом (у которых открытый рубильник располагается за панелью распределительного щита, а рукоятка управления - на его лицевой стороне), магнитных пускателях серии П, установочных автоматических выключателях типов АП-50, А-3000 и др.
В тех случаях, когда изоляция или ограждение токоведущих частей нецелесообразны или невозможны, их размещают на недоступной высоте. Примером могут служить неизолированные провода воздушных линий электропередачи, прокладываемых вне зданий, которые действительно невозможно оградить. На воздушных линиях расстояние от земли до низшей точки провеса проводов (габарит) нормируется :
на линиях напряжением до 1 кВ габарит должен быть не менее 6 м; наименьшее допустимое расстояние от земли до проводов ввода в дом при напряжении 380/ 220 В - 2,75 м; расстояние до вводного пролета, пересекающего пешеходную дорожку, или в месте пересечения с непроезжей частью улиц, ответвлениями от ВЛ должно быть не менее 3,5 м; также равным 3,5 м должно быть расстояние от земли до изоляторов выводов напряжением до 1 кВ на мачтовых и комплектных трансформаторных подстанциях;
на воздушных линиях выше 1 кВ и до 110 кВ расстояние от проводов до земли должно составлять 7 м (населенная местность), в ненаселенной местности - 6 м, в труднодоступной - 5 м. В местах пересечения автомобильных и железных дорог при напряжении до 110 кВ габарит линии должен быть соответственно не менее 7 и 7,5 м. Габарит до изоляторов выводов напряжением 6-10 кВ на трансформаторных подстанциях - не менее 4 м.
Внутри производственных зданий (в цехах, мастерских, гаражах и т. п.) неогражденные токоведущие шины должны прокладываться на высоте не менее 3,5 м от пола.

Блокировки безопасности.

Надежным средством защиты персонала от прикосновения к токоведущим частям, находящимся под напряжением, является блокировка. В общем случае блокировками называют устройства, исключающие возможность опасных ошибок в работе. Блокировки могут быть электромагнитными и механическими. Примером электромагнитной блокировки может служить блокировка двери ячейки РУ выше 1 кВ с выключателем и разъединителем, которая позволяет открыть дверь ячейки только при отключенных выключателе и разъединителе, через которые в ячейку подается напряжение. При механической блокировке, например, при снятии защитного кожуха размыкается штепсельный разъем и подача напряжения к устройствам под кожухом прекращается.
Особая роль при эксплуатации электроустановок отводится оперативной блокировке, исключающей ошибочные операции коммутационной аппаратуры, в результате которых может произойти не только авария, но и несчастный случай. Такими операциями могут быть: отключение и включение разъединителями тока нагрузки при включенном выключателе; включение коммутационной аппаратуры на заземляющие ножи; включение заземляющих ножей на ошиновку, находящуюся под напряжением.
В сельских электроустановках применяют в основном механические блокировки разъединителей с непосредственной рычажной связью между приводами выключателя и разъединителя. Кроме того, в ячейках типа КРН-10 оборудуются блокировка двери или сетчатого ограждения ячейки со стороны масляного выключателя с разъединителем, исключающая возможность открывания двери или сетчатого ограждения ячейки при включенном разъединителе.
Мачтовые и комплектные трансформаторные подстанции 6(10)/0,38 кВ, включение которых осуществляется через выносные разъединители, имеют замок-блокировку системы Гинодмана с приводом главного рубильника 0,38 кВ, которая не позволяет проводить операции включения и отключения разъединителя при включенном главном рубильнике.

Применение малых напряжений, защитное разделение сетей и контроль изоляции.

Малым напряжением называют номинальное напряжение не более 42 В между фазами и по отношению к земле, применяемое в электрических установках для обеспечения электробезопасности. Область применения малых напряжений невелика, так как уменьшение напряжения связано с увеличением тока, сечений проводов и токоведущих частей электрических машин и аппаратов. Она ограничивается различным инструментом, сетями освещения, некоторыми бытовыми приборами и т. д. Источником малого напряжения может быть батарея гальванических элементов, аккумулятор, выпрямительная установка и трансформатор.
Наиболее часто в качестве источника малого напряжения используют понижающие трансформаторы с вторичным напряжением 12-35 В. Для обеспечения невозможности перехода тока из первичной обмотки во вторичную, питающую электроприемники, корпус трансформатора заземляют и удаляют его от электроприемников на расстояние не менее 5 м. Для большей безопасности на вторичной стороне трансформатора следует применять хорошо изолированные провода, а для переносных электроприемников - изолированные шланговые провода. При работе в металлических резервуарах и на токо- проводящих конструкциях трансформаторы необходимо устанавливать вне емкостей и конструкций, а их корпуса соединять с этими объектами с целью выравнивания потенциалов на трансформаторе и конструкции.

Защитное разделение сети - деление электрической сети большой протяженности на короткие участки. Оно осуществляется путем подключения отдельных электроприемников через разделительный трансформатор, защитное действие которого основано на том, что он отделяет электроприемник от первичной сети и сети заземления. Вследствие этого при пробое изоляции в электроприемнике на корпус опасности для человека не возникает.
Разделительные трансформаторы должны удовлетворять следующим требованиям:
первичное напряжение - до 1 кВ, а вторичное - до 380 В. При этом коэффициент трансформации может быть 1:1;
от трансформатора может питаться только один электроприемник по сравнительно коротким проводам с надежной изоляцией;
конструкция и изоляция трансформатора должны иметь повышенную надежность;
корпус трансформатора должен быть заземлен или занулен в зависимости от режима работы нейтрали питающей сети;
заземлять или занулять вторичную обмотку трансформатора или питающийся от него электроприемник запрещается.
Разделительные трансформаторы применяют, например, для питания электрифицированного инструмента, который из-за сравнительно большой мощности трудно выполнить на пониженном напряжении.
Контроль изоляции - это измерение ее активного (омического) сопротивления с целью обнаружить дефекты и предупредить замыкания на землю и короткие замыкания. Существует два вида контроля: периодический и постоянный. Периодический контроль состояния изоляции электроустановок напряжением до 1 кВ производится не реже 1 раза в 3 года, а также перед вводом электроустановок в эксплуатацию и после длительного пребывания в нерабочем состоянии. Измерение изоляции осуществляется при помощи омметра или мегаом- метра.
Непрерывный контроль сопротивления изоляции в сетях переменного тока выше 1 кВ с изолированной или заземленной через дугогасящий реактор нейтралью, в сетях переменного тока до 1 кВ с изолированной нейтралью и в сетях постоянного тока должен выполняться автоматически с действием на сигнал при снижений сопротивления изоляции ниже заданного значения, с последующим контролем напряжения при помощи показывающего прибора (с переключением).

Плакаты и знаки безопасности.

Одним из средств предупреждения случайных прикосновений к токоведущим частям, находящимся под напряжением, являются плакаты и знаки безопасности, а также надписи. Они предостерегают посторонних или позволяют персоналу, обслуживающему электроустановки, избежать опасных ошибок, в результате которых на место работ может быть подано напряжение. Плакаты и знаки делятся на предупреждающие, запрещающие, предписывающие и указательные.
Предупреждающими служат плакаты «Стой - напряжение», «Испытание- опасно для жизни», «Не влезай - убьет!» и знак, назначение которого состоит в предупреждении об опасности поражения электрическим током («Осторожно! Электрическое напряжение»).
Запрещающими плакатами, применяемыми в электросетях, являются: «Не включать - работают люди», «Не включать - работа на линии», «Не открывать - работают люди».
Предписывающие плакаты: «Работать здесь» и «Влезать здесь».
Указательный плакат - «Заземлено».
По характеру применения плакаты и знаки могут быть постоянными и переносными. Например, для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением на оборудовании и ограждениях токоведущих частей при подготовке рабочего места вывешивается переносный плакат «Испытание - опасно для жизни».
Практически во всех электроустановках до 1 кВ и выше на внешних сторонах дверей РУ, щитов и сборок, ограждений в настоящее время укрепляется постоянный знак «Осторожно! Электрическое напряжение». Знак представляет собой вычерченный на желтом фоне черной каймой треугольник с черной стрелой внутри. Буквенных надписей нет. Такой знак укрепляется также на деревянных и металлических опорах BЛ напряжением выше 1 кВ на высоте 2,5-3 м от земли. На железобетонных опорах BЛ несмываемой черной краской с помощью трафарета наносят рамку и стрелу.

Средства защиты.

К средствам защиты, применяемым в электроустановках, относятся:
изолирующие штанги (оперативные, для наложения заземления, измерительные), клещи изолирующие для операций с предохранителями и электроизмерительные, указатели напряжения, указатели напряжения для фазировки и т. д.;
изолирующие устройства и приспособления для ремонтных работ под напряжением выше 1 кВ и слесарно-монтажный инструмент с изолирующими рукоятками для работы в электроустановках до 1 кВ;
диэлектрические перчатки, боты, галоши, коврики, изолирующие накладки и подставки;
переносные заземления; оградительные устройства и диэлектрические колпаки; плакаты и знаки безопасности (эта группа защитных средств рассмотрена выше);
защитные очки, каски, противогазы, рукавицы, предохранительные монтерские пояса и страховочные канаты.
Средства защиты по степени надежности делятся на основные и дополнительные. При этом основными нельзя пользоваться без применения дополнительных. Основными считаются защитные средства, которые допускают непосредственное прикосновение ими к токоведущим частям под напряжением. Дополнительные защитные средства служат только дополнительной гарантией на случай повреждения основных или появления напряжения на частях установки, нормально не находящихся под напряжением.
К основным электрозащитным средствам для работы в электроустановках выше 1 кВ относятся: изолирующие штанги; изолирующие и токоизмерительные клещи; указатели напряжения и указатели напряжения для фазировки; изолирующие устройства и приспособления для ремонтных работ: изолирующие лестницы, площадки, тяги, непосредственно касающиеся проводов, канаты, корзины телескопических вышек и т. д.
К дополнительным средствам электрозащиты, применяемым в электроустановках напряжением выше 1 кВ, относятся: диэлектрические перчатки, боты и коврики; диэлектрические колпаки и изолирующие подставки и накладки; переносные заземления; оградительные устройства, плакаты и знаки безопасности.
К основным электрозащитным средствам, применяемым в электроустановках до 1 кВ, относятся: изолирующие штанги; изолирующие и токоизмерительные клещи; диэлектрические перчатки; указатели напряжения; слесарно-монтажный инструмент с изолирующими рукоятками.
В качестве дополнительных в электроустановках до 1 кВ могут применяться защитные средства: диэлектрические галоши и коврики; переносные заземления; изолирующие подставки и накладки; оградительные устройства, плакаты и знаки безопасности.
Порядок пользования, нормы и сроки испытаний защитных средств нормируются и показаны в .

Минимальные изоляционные расстояния в воздухе для ЗРУ с напряжением от 3 до 220 кВ, обеспечивающие условия безопасности и удобство обслуживания, установлены ПУЭ.
Минимальные расстояния от токоведущих частей до заземленных конструкций А ф а также между токоведущими частями разноименных фаз А ф ф указаны на рис. 4 и табл. 1. Установлены также минимальные расстояния от токоведущих частей до сплошных и сетчатых ограждений (размер В на рис. 5 и табл. 2).
Неогражденные проводники, относящиеся к различным цепям, расположенным с двух сторон коридора обслуживания должны быть удалены друг от друга на расстояние не менее размера Г на рис. 5, а расстояние от контактов и ножей разъединителей в отключенном положении до ошиновки своей фазы, присоединенной ко второму контакту - не менее размера Ж.



Рис. 4. Минимальное расстояние, между фазами и между ними и заземленными частями ЗРУ

Наименьшее расстояние и свечу от токоведущих частей до различных элементов ЗРУ

Номер рисунка	Наименование расстояний	Обозначения	Изоляционное расстояние, мм, для напряжения, кВ
	От токоведущих частей до заземленных конструкций и частей зданий
	Между проводниками разных фаз
	От токоведущих частей до сплошных ограждении
	Or токоведущих частей до сетчатых ограждений
	Между не огражденными токоведущими частями разных цепей
	От не огражденных токоведущих частей до пола
	От не огражденных выводов из ЗРУ до земли при выходе их не на территорию ОРУ и при отсутствии проезда под выводами

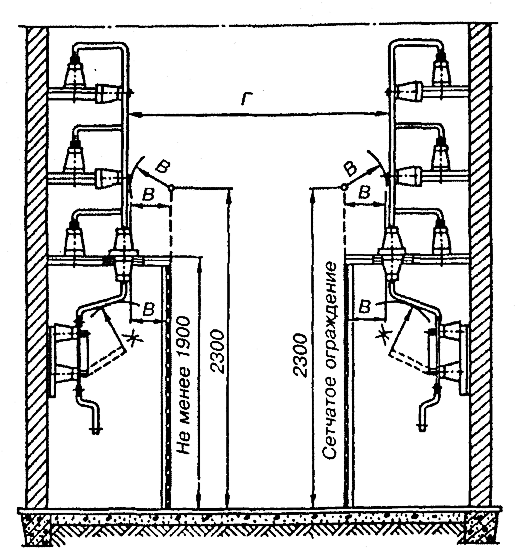

Рис. 5. Минимальные расстояния между токоведущими частями разных цепей и между ними и сетчатыми ограждениями
Неогражденные проводники, относящиеся к разным цепям и расположенные на высоте, превышающей размер Д (рис. 6), должны быть расположены друг от друга на расстоянии, обеспечивающем безопасное обслуживание при наличии напряжения в соседних цепях. Если высота расположения проводников ниже размера Д, они должны ограждаться. Высота прохода под ограждением должна быть не менее 1,9 м. Аппараты, у которых нижняя кромка фарфора изоляторов расположена над уровнем пола на высоте 2,2 м и более, разрешается не ограждать. При воздушных вводах в ЗРУ, не пересекающих проездов транспорта, расстояние от низшей точки провода забором высотой 1,6 м. Заборы могут быть сплошными, сетчатыми или решетчатыми.

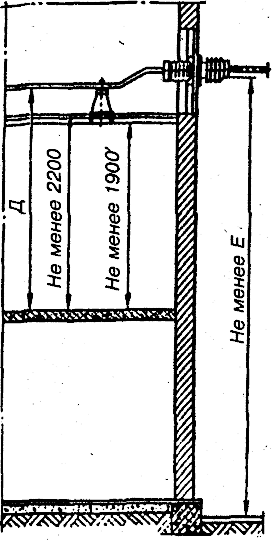

Рис. 6. Минимальное расстояние от проводов до поверхности земли
Токоведущие части (выводы, шины, спуски и т.п.) могут не иметь внутренних ограждений, если они расположены над уровнем планировки или уровнем сооружения, по которому могут ходить люди (например, плиты кабельных каналов) на высоте не менее размера Г (табл. 2). Трансформаторы и аппараты, у которых нижняя кромка фарфора изо- до поверхности земли должно быть не менее размера Е (рис. 6), указанного в табл. 1. Расстояния от проводников до сплошных ограждений должно быть не меньше размера Б на рис. 7.
Открытые распределительные устройства (ОРУ) выполняются на напряжение 35 кВ и выше выполняются, как и ЗРУ, в соответствии с требованиями ПУЭ. Территория ОРУ и подстанции должна быть ограждена внешним забором высотой 1,8-2 м.

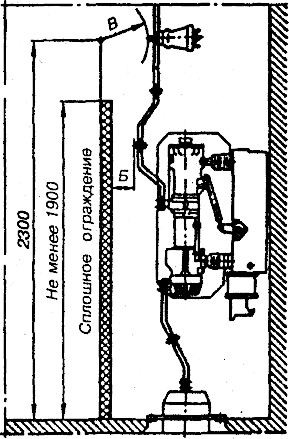

Рис. 7. Минимальные расстояния от проводников до сплошных ограждений

Таблица 2.
Наименьшее расстояние от токоведущих частей до различных элементов ОРУ (подстанции)

Наименование расстояния	Обозначение	Изоляционное расстояние, мм, для номинального напряжения, кВ
От токоведущих частей или от элементов оборудования и изоляции, находящихся под напряжением, до заземленных
Между проводами разных фаз
От токоведущих частей или от элементов оборудования и изоляции, находящихся под напряжением, до постоянных внутренних ограждений высотой 1,6 м, до габаритов транспортируемого оборудования
Между токоведущими частями разных цепей в разных плоскостях при обслуживаемой нижней цепи и не отключенной верхней
От не огражденных токоведущих частей до земли или до кровли зданий при наибольшем провисании проводов
Между токоведущими частями разных цепей в разных плоскостях, а также между токоведущими частями разных цепей по горизонтали при обслуживании одной цепи и не отключенной другой, от токоведущих частей до внешней кромки внешнего забора, между токоведущими частями и зданиями или сооружениями
От контакта и ножа разъединителя в отключенном положении до ошиновки, присоединенной ко второму контакту

При расположении ОРУ на территории подстанции оно должно быть ограждено внутри расположена над уровнем планировки или уровнем сооружения на высоте не менее 2,5 м разрешается не ограждать. Расстояние между соседними трансформаторами зависит от их мощности и допускается не менее 1,25 м, а между трансформатором и огнестойким зданием - не менее 0,8 м. Окна и двери в стене здания должны располагаться выше уровня крышки трансформатора. Минимальные расстояния в воздухе между токоведущими частями разноименных фаз и от токоведущих частей до заземленных конструкций А1 и Аф3 (рис. 8) для ОРУ установлены несколько большими соответствующих расстояний для ЗРУ с учетом неблагоприятных условий работы (дождь, снег, пыль и др.) (табл. 2).



Рис. 8. Минимальные расстояния в ОРУ между жесткими токоведущими частями и от них до заземленных конструкций

Рис. 9. Минимальные расстояния в ОРУ между проводами и от них до заземленных конструкций
Наибольшие расстояния от токоведущих частей до ограждений (рис. 10), до поверхности земли (рис. 11), до транспортируемого оборудования (рис. 12) и другие (рис. 13-17) также увеличены. При многофазных КЗ гибкие проводники разноименных фаз отклоняются от своего нормального положения, возникают качания и опасность недопустимого сближения и даже схлестывания проводников. Исходя из этого расстояния между фазами, а также между проводами и заземленными конструкциями устанавливают с учетом наибольшего возможного отклонения а гибких проводников при КЗ и ветре (см. рис. 9).

Рис. 10. Минимальные расстояния от токоведущих частей до постоянных ограждений
Для предотвращения растекания масла и распространения пожара при повреждениях маслонаполненных силовых трансформаторов и баковых выключателей 110 кВ и выше должны быть выполнены маслоприемники, маслоотводы и маслосборники.

Рис. 11. Минимальные расстояния от неогражденных проводов до земли
Габариты маслоприемника должны выступать за габариты единичного маслонаполненного электрооборудования. Объем маслоприемника должен быть рассчитан на одновременный прием 100% масла, содержащегося в корпусе трансформатора. У баковых выключателей маслоприемник должен быть рассчитан на прием 80% масла, содержащегося в одном баке. Маслоотводы должны обеспечивать отвод из маслоприемника масла и воды, применяемой для тушения пожара. Они выполняются в виде подземных трубопроводов или открытых кюветов и лотков. Маслосборники должны быть рассчитаны на полный объем масла единичного оборудования, содержащего наибольшее количество масла, и должны выполняться закрытого типа.

Монтаж комплектных распределительных устройств наружной установки (КРУН) и комплектных трансформаторных подстанций (КТП) должны отвечать следующим требованиям:
КРУН и КТП должен быть расположены на спланированной площадке на высоте не менее 0,2 м от уровня планировки с устройством около шкафов площадки для обслуживания;
расположение устройства должно обеспечивать транспортировку трансформаторов и выкатных частей ячеек;
КРУН и КТП должны иметь при необходимости устройства охлаждения и подогрева оборудования.



Рис. 12. Минимальные расстояния от токоведущих частей до транспортируемого оборудования

Рис. 13. Минимальные расстояния между проводниками разных цепей в ОРУ
На рис. 18 показан разрез шкафа КРУН с воздушным вводом. Внутренняя часть шкафа разделена сплошными металлическими перегородками на пять отсеков: сборных шин 3, верхних разъемных силовых контактов11, трансформаторов тока и нижних силовых контактов 9, выдвижной тележки 7, релейной защиты и измерительных приборов 4. Воздушный ввод подключается к проходным изоляторам 1, к которым внутри шкафа подключена жесткая ошиновка, соединяющая изоляторы 1 с трансформаторами тока 10 (на фазах А и С) и нижним силовым контактом 8 (на фазе В), на фазах А и С контакты подключены к трансформаторам тока 20. Верхние силовые контакты 12 связаны с шинами 2 ошиновкой через проходные изоляторы, соединяющие электрически отсеки 11 и 3.


Рис. 18. Шкаф КРУН с воздушными вводами
В отсеке 4 находится откидной лист приборов 5. Штепсельный разъем 6 обеспечивает размыкание низковольтных цепей при выкатывании тележки с высоковольтным выключателем. Тележку можно выкатывать только при отключенном выключателе. После выкатывания тележки (На рис. 18 она выдвинута из шкафа) специальными шторами автоматически закрываются верхний и нижний проемы для прохода подвижных и главных контактов. Применение КРУН позволяет сооружать РУ-6 и 10 кВ без здания, что значительно снижает стоимость сооружения и эксплуатации электроустановок.
